نظرة عامة على معدات معالجة الصفائح المعدنية

باعتبارها عملية أساسية في التصنيع الحديث، تتطلب معالجة الصفائح المعدنية سلسلة من المعدات المتخصصة لإتمام العمليات الرئيسية مثل القطع والثني والتشكيل والقص. وتشكل هذه المعدات، بدءًا من الأدوات اليدوية التقليدية وصولًا إلى ماكينات الأدوات CNC المتقدمة، نظامًا متكاملًا لمعالجة الصفائح المعدنية.

تصنيف معدات المعالجة الأساسية

1. معدات الثني والتشكيل

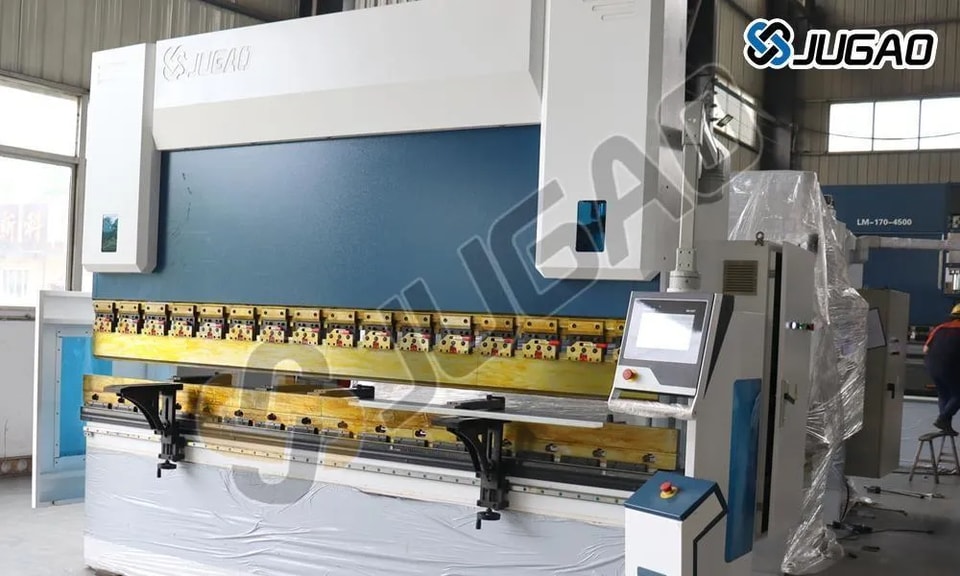

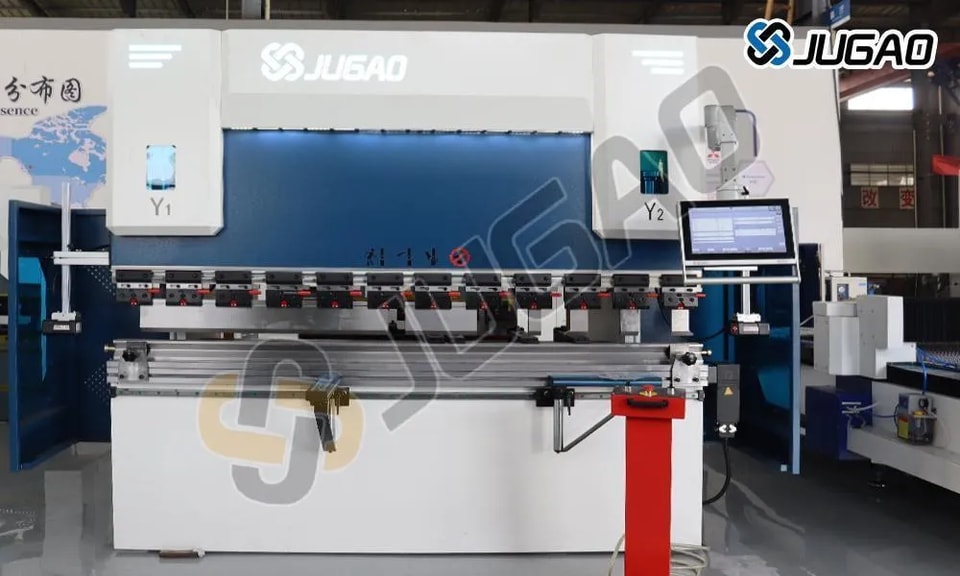

CNCمكبس الثنيهو المعدة الأساسية لثني الصفائح المعدنية الحديثة، ويتمتع بالخصائص التالية:

l يعتمد على نظام تشغيل هيدروليكي أو بمحرك سيرفو

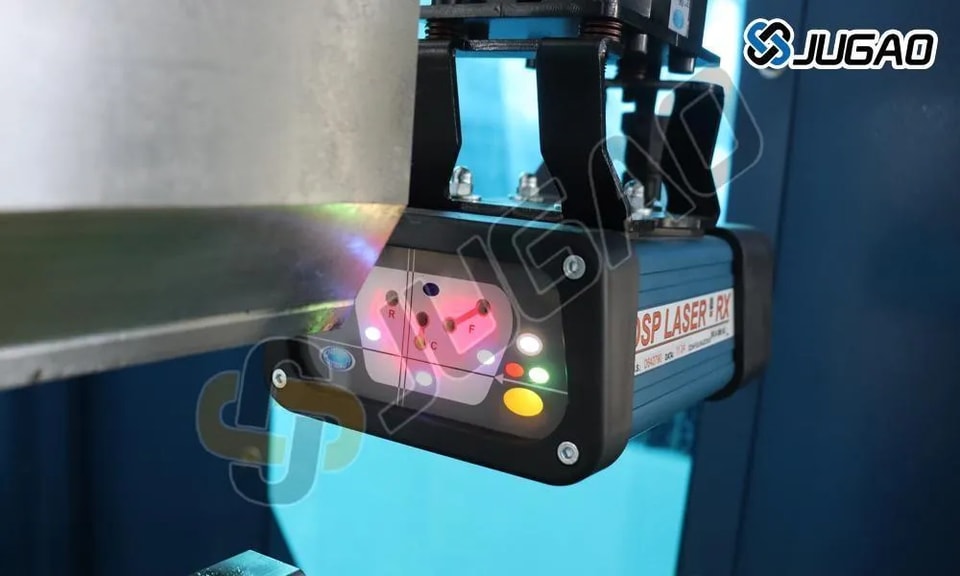

l مزود بمقياس خلفي عالي الدقة (يمكن أن تصل الدقة إلى ±0.01 مم)

l تحكم برمجي في الربط متعدد المحاور

l نطاق السماكة النموذجي للمعالجة: 0.5-25 مم

تشمل معدات الثني المساعدة ما يلي:

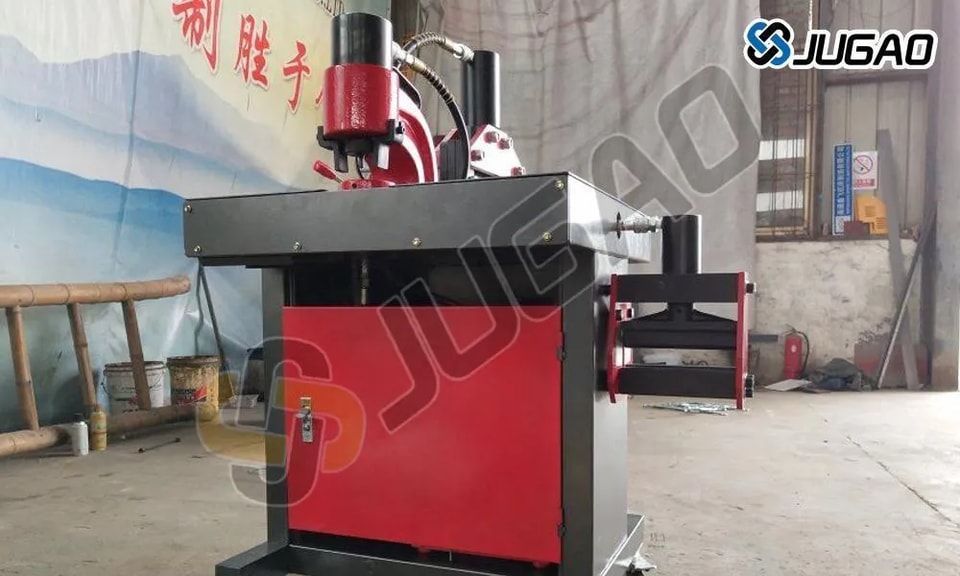

l مكبس ثني طاولةمكبس الثني:مناسب لمعالجة القطع الصغيرة، ويكون الحد الأقصى لطول المعالجة عادةً 1-2 متر

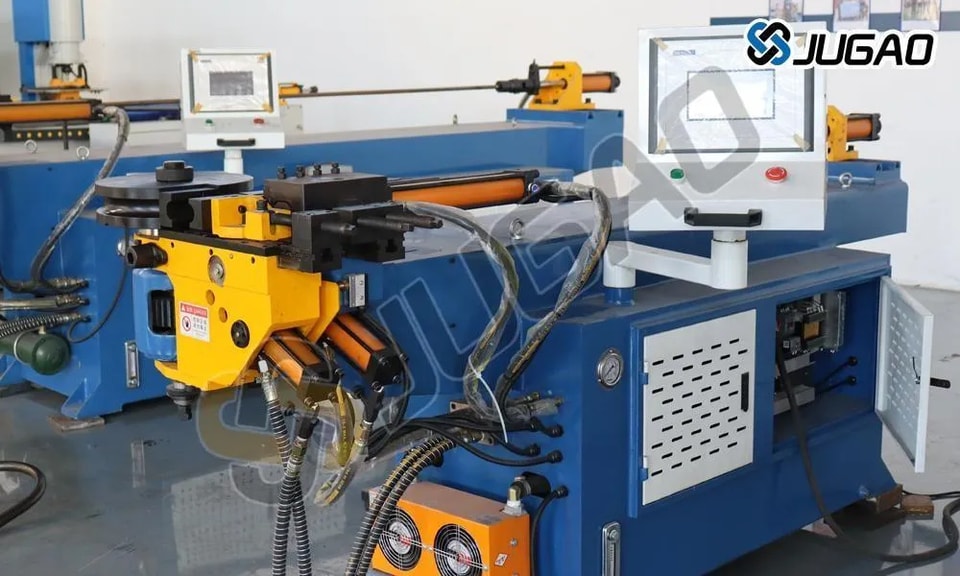

l ماكينة ثني الأنابيب:مخصصة لثني الأنابيب والمواد ذات الأشكال الخاصة

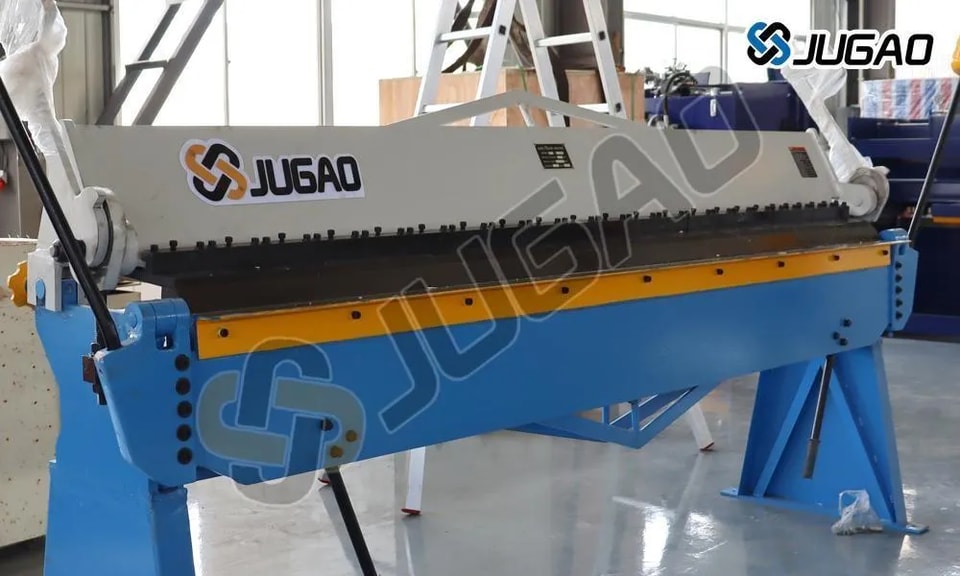

l ماكينة طي يدوية:مناسبة لعمليات الثني البسيطة ذات الكميات الصغيرة ومتطلبات الدقة المنخفضة

2. سلسلة معدات القطع

معدات القطع CNC الشائعة:

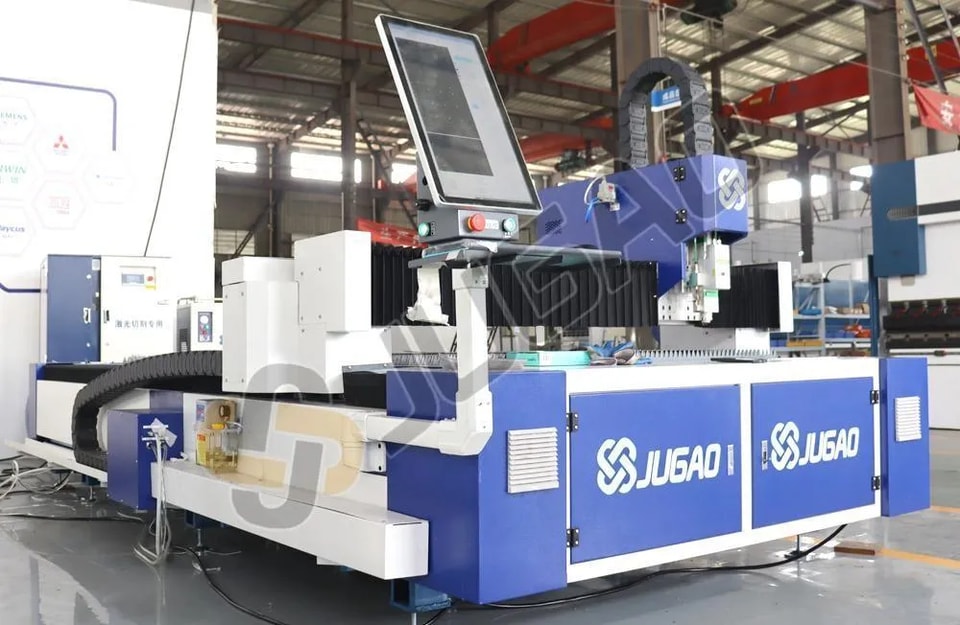

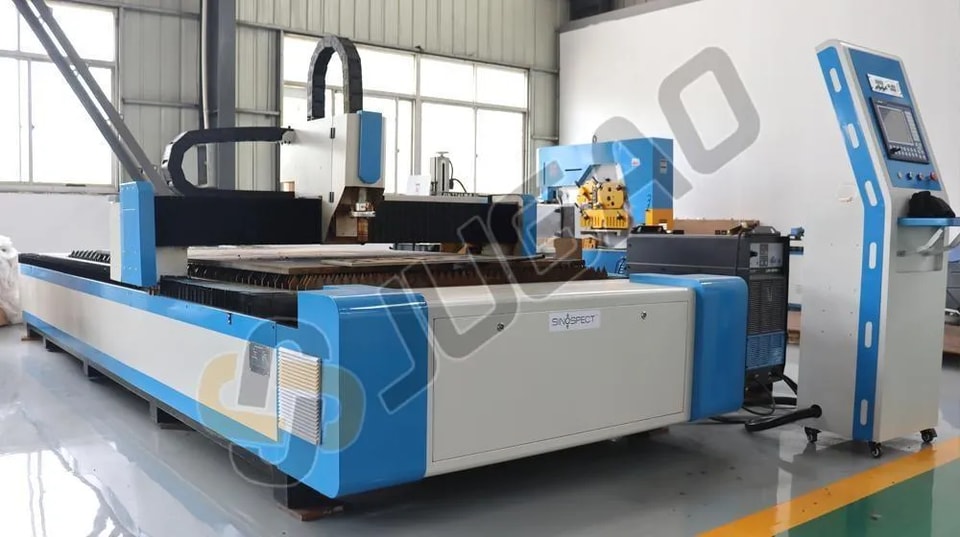

l ماكينة القطع بالليزر:يمكن أن تصل دقة المعالجة إلى ±0.05 مم، وهي مناسبة لقطع الأشكال المعقدة

l ماكينة القطع بالبلازما:مناسبة لقطع الصفائح السميكة (حتى 50 مم)

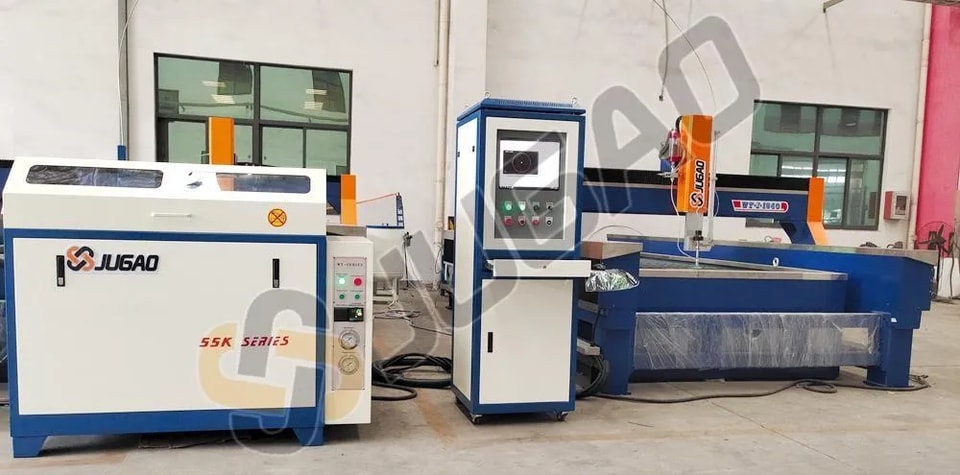

l ماكينة القطع بنفث الماء:لا توجد منطقة متأثرة بالحرارة، وهي مناسبة لمعالجة المواد الخاصة

أدوات القطع التقليدية:

l ماكينة قص كهربائية:يمكن أن يصل الحد الأقصى لسماكة القص إلى 6 مم

l أدوات القص اليدوية:تشمل القص المستقيم والقص الدائري والقص المركب

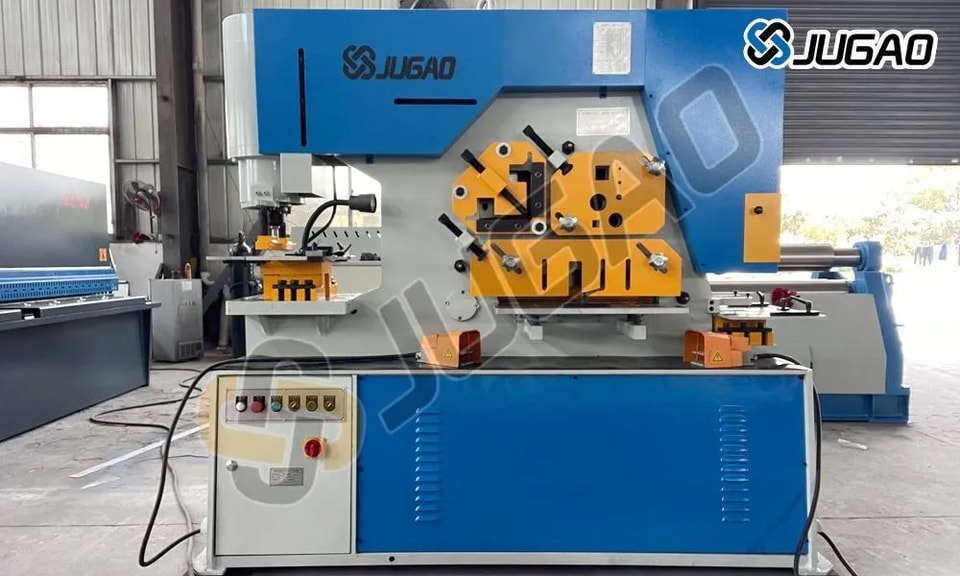

l ماكينة تثقيب وقص المعادن:مناسبة للقطع واسع النطاق للأشكال القياسية

3. معدات التشكيل والمعالجة

معدات التشكيل المتقدمة:

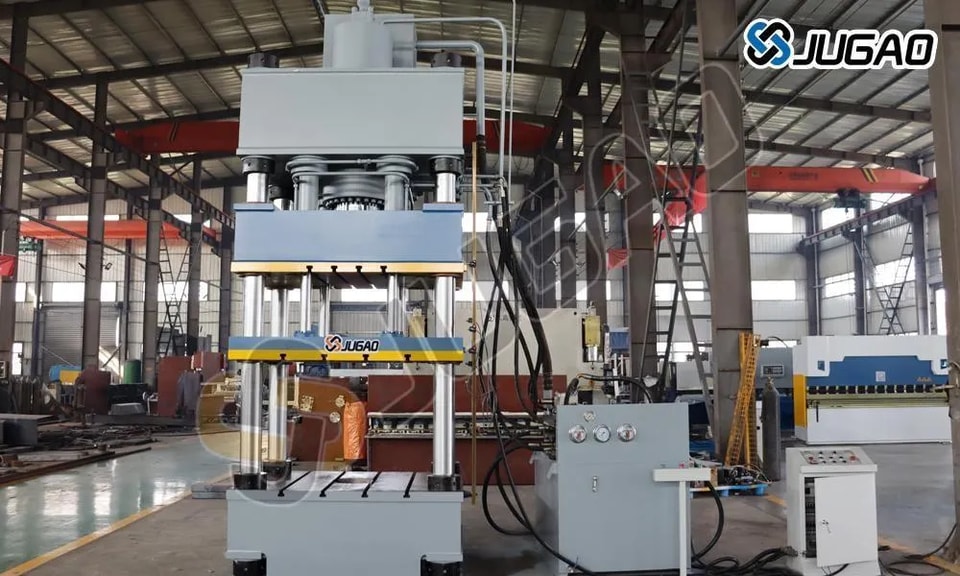

l هيدروليكياضغطة:يمكن أن يصل ضغط التشغيل إلى أكثر من 2000 طن

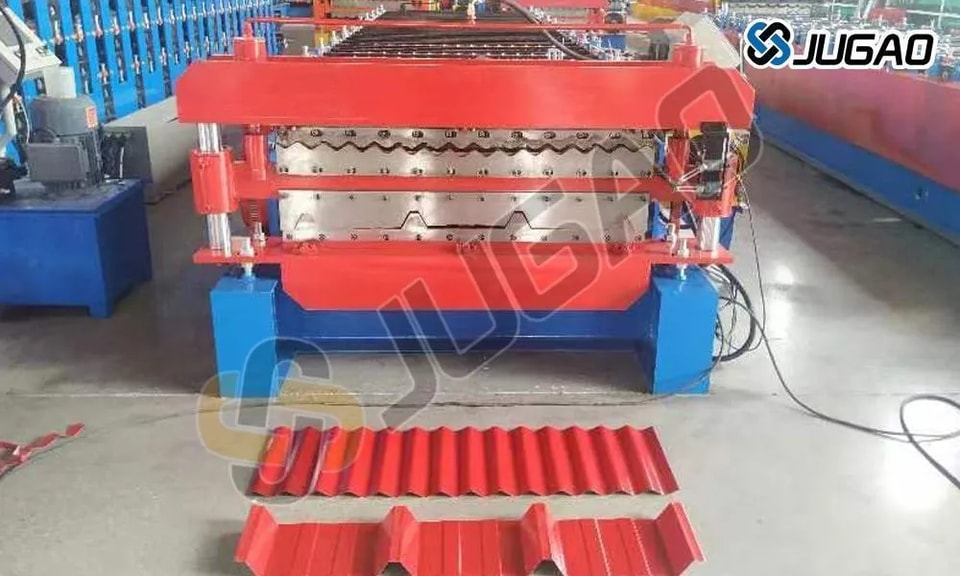

l خط إنتاج التشكيل بالدرفلة:يمكن أن يصل طول المعالجة المستمرة إلى عشرات الأمتار

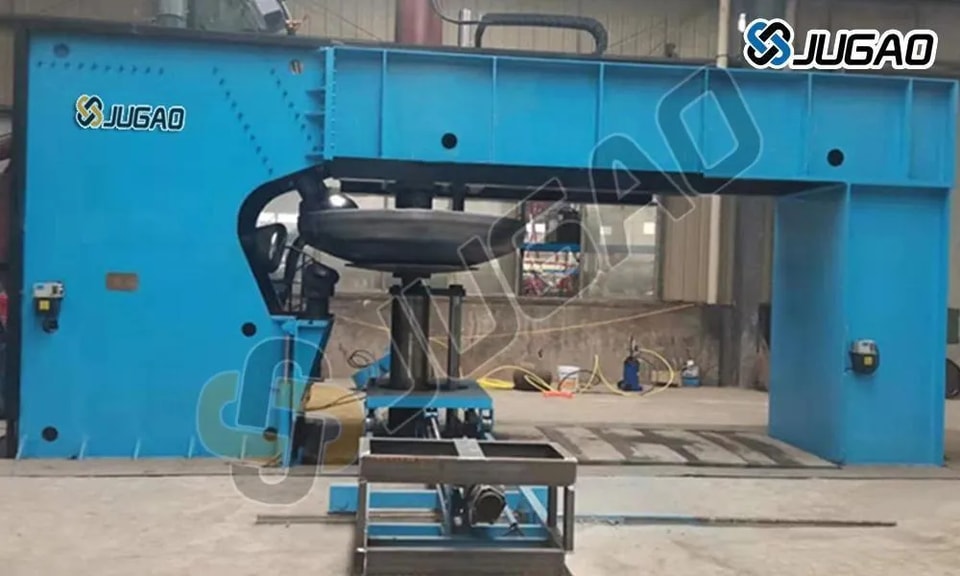

l ماكينة الغزل:مناسبة للتشكيل الدقيق للأجزاء المتماثلة حول المحور

أدوات تشكيل خاصة:

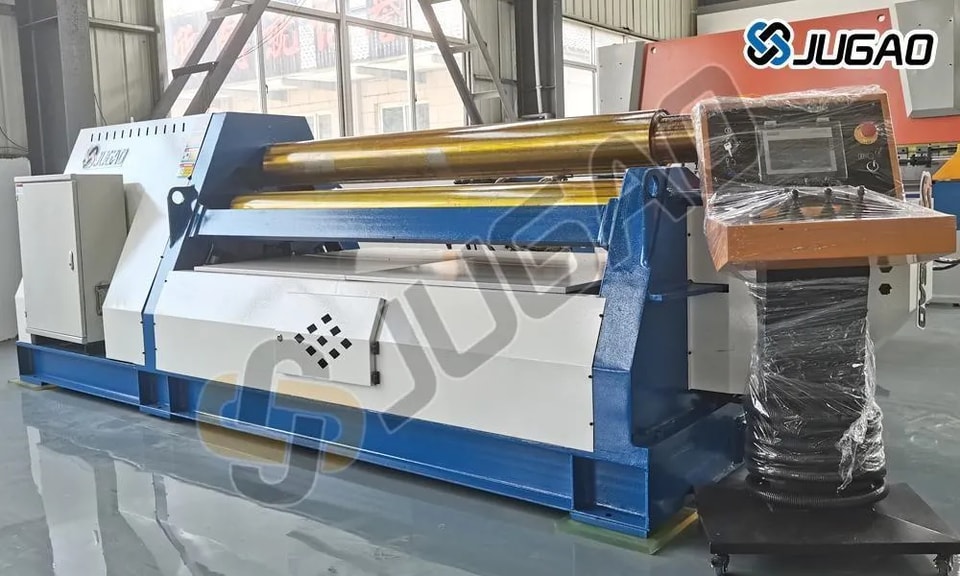

l ماكينة الدرفلة:هيكل بثلاث بكرات أو أربع بكرات، يمكنها معالجة صفائح بسمك 3-50 مم

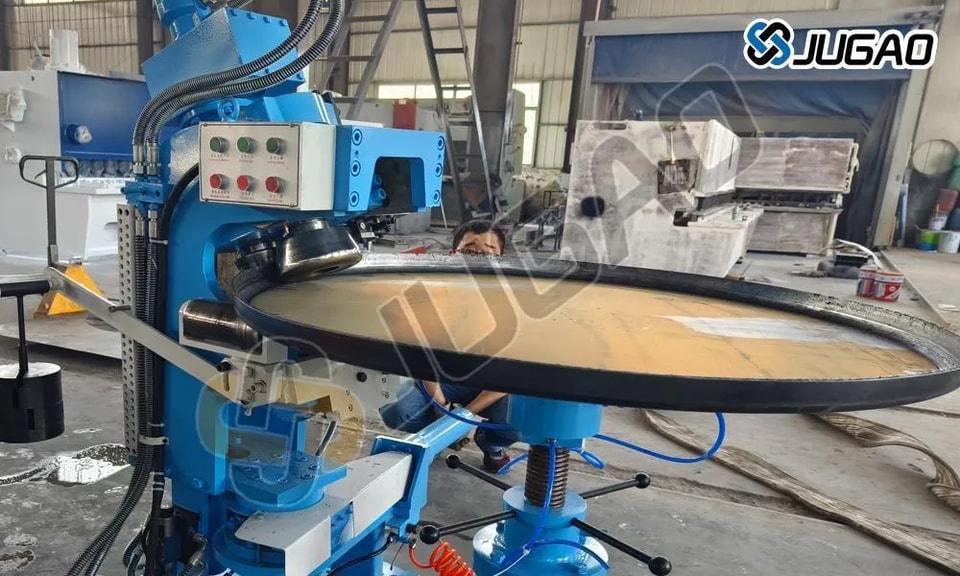

l ماكينة عمل الحافة:تُستخدم لصنع مختلف حواف الفلنجة

l ماكينة التوسيع:تحقق التشكيل التوسعي المحلي للأنابيب

4. معدات القص والتشطيب

معدات قص احترافية:

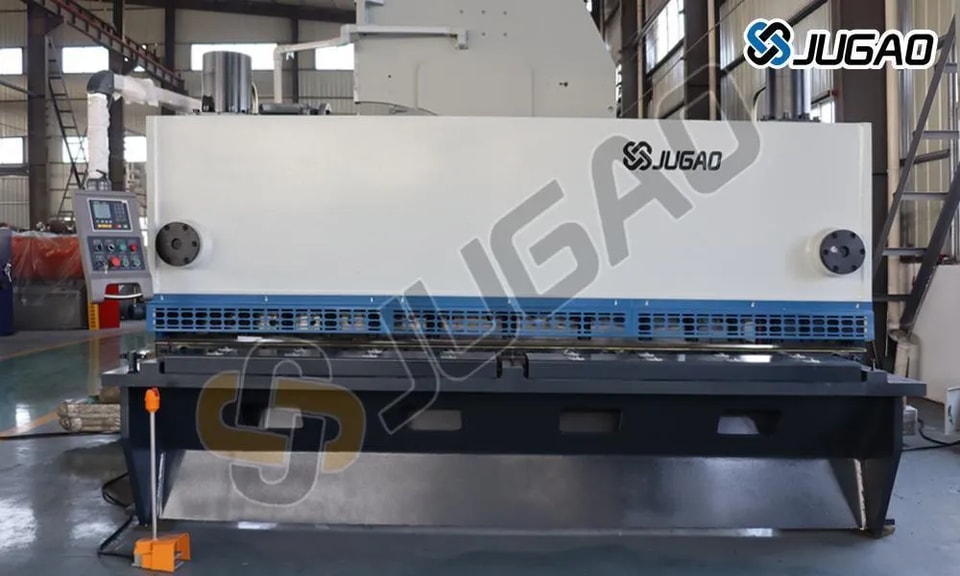

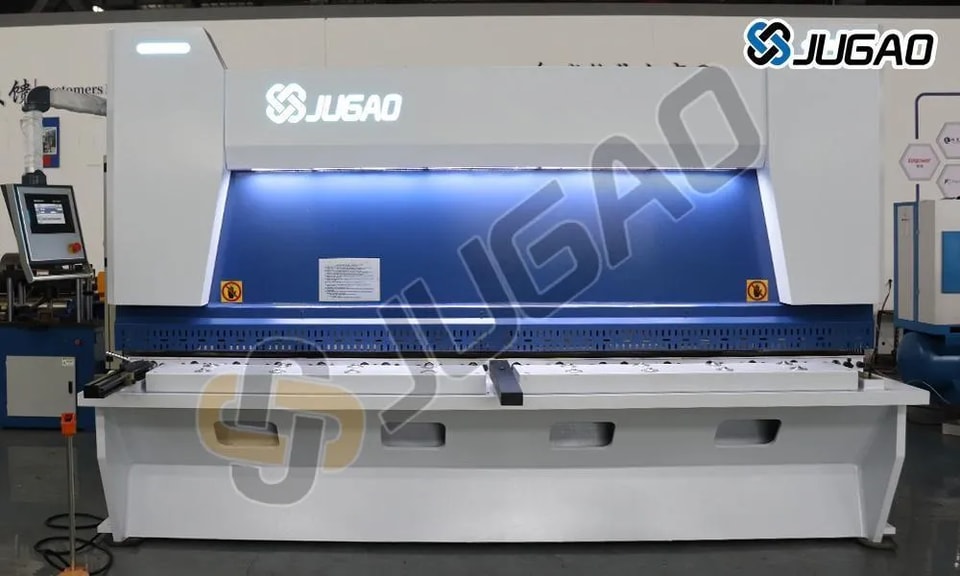

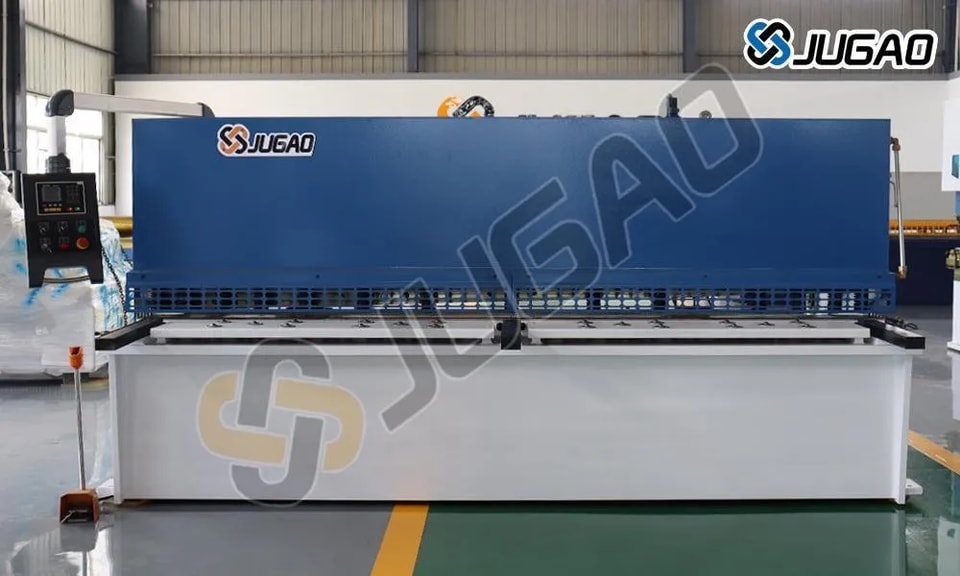

l ماكينة قص CNC:يمكن أن يصل أقصى طول للقص إلى 6 أمتار

l ماكينة القص المتأرجح:زاوية قص قابلة للضبط لتقليل التشوه

l ماكينة القص الاهتزازي:مناسبة لقص المنحنيات المعقدة

معدات معالجة السطح:

l ماكينة إزالة الزوائد:تزيل الزوائد تلقائيًا من حواف القطع

l ماكينة التلميع:تحقق تأثير المرآة على السطح

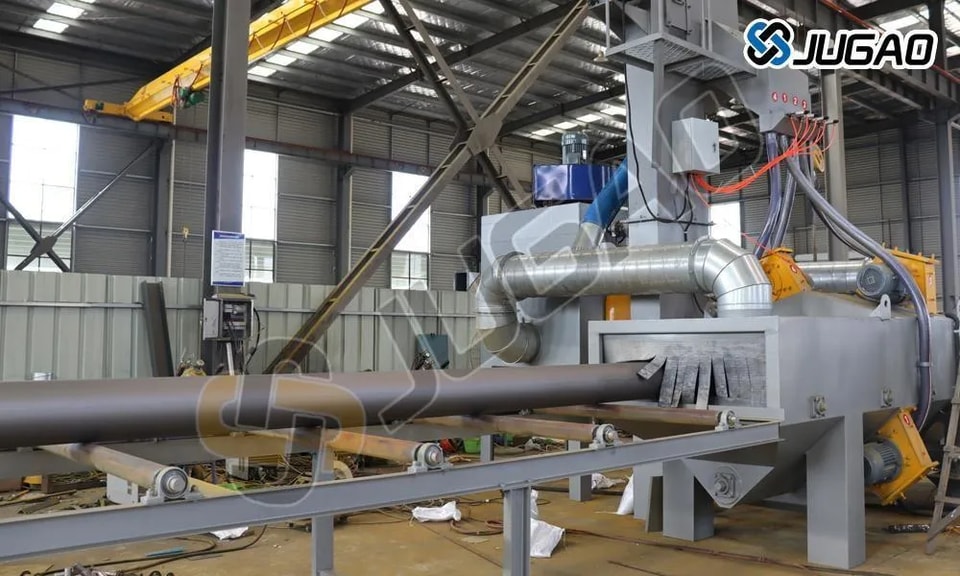

l ماكينة السفع الرملي:تحسن التصاق السطح والمظهر

دليل اختيار المعدات

اعتبارات:

1. خصائص المواد

l الفولاذ المقاوم للصدأ: يُوصى باستخدام ماكينة قطع بالليزر عالية القدرة

l سبائك الألومنيوم: مناسبة للقطع بنفث الماء أو القطع الميكانيكي

l الفولاذ الكربوني: الأكثر تنوعًا، ومناسب لمعظم المعدات

2. حجم الإنتاج

l دفعات صغيرة: مزيج من المعدات اليدوية وشبه الأوتوماتيكية

l دفعات متوسطة: تكوين آلة CNC منفردة

l دفعات كبيرة: خط إنتاج آلي

3. متطلبات الدقة

l المستوى العادي: ±0.5 مم

l مستوى الدقة: ±0.1 مم

l مستوى الدقة العالية: ±0.02 مم

اتجاهات حديثة في معالجة الصفائح المعدنية

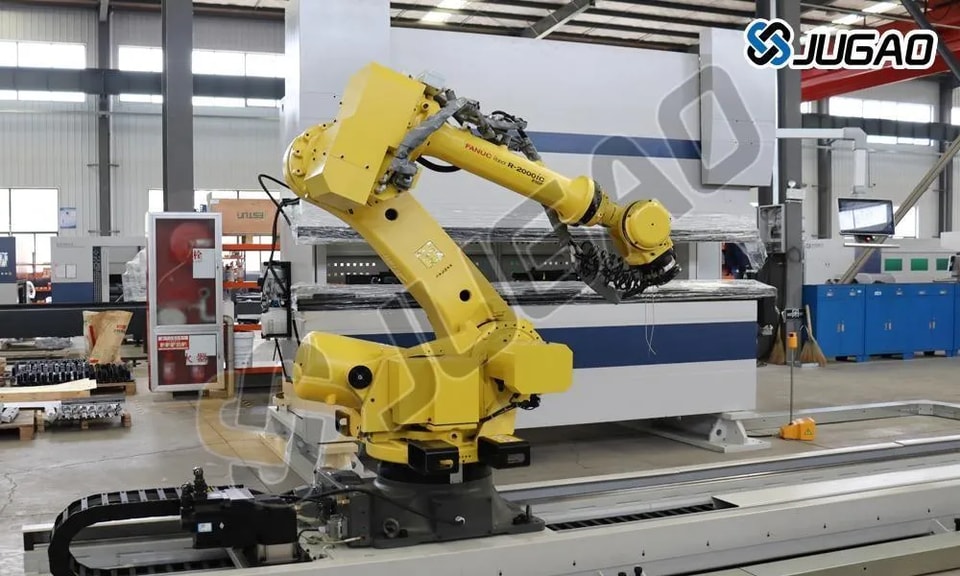

1. التطوير الذكي

l ربط المعدات بالشبكات والمراقبة عن بُعد

l البرمجة التلقائية وتحسين العمليات

l نظام الكشف والتعويض الذكي

2. تقنية المعالجة المركبة

l معدات متكاملة للقطع والثني

l عملية مركبة للطباعة ثلاثية الأبعاد ومعالجة الصفائح المعدنية

l ماكينة مركبة للقطع واللحام بالليزر

3. التصنيع الأخضر

l نظام قيادة سيرفو موفر للطاقة

l جهاز تلقائي لإعادة تدوير المخلفات

l تقنية تبريد صديقة للبيئة

اقتراحات لصيانة المعدات وإدارتها

1. الصيانة اليومية

l التشحيم المنتظم للأجزاء المتحركة

l فحص ضغط النظام الهيدروليكي

l تنظيف الأجسام الغريبة من سطح العمل

2. الصيانة الدقيقة

l فحص دقة المعدات شهريًا

l استبدال الأدوات المتآكلة في الوقت المناسب

l معايرة نظام القياس

3. التشغيل الآمن

l مزوّد بأجهزة حماية وسلامة

l تدريب مهني للمشغلين

l وضع مواصفات تشغيل المعدات

من خلال التهيئة العقلانية للمعدات المذكورة أعلاه واعتماد تقنية معالجة علمية، يمكن للشركات إنشاء نظام فعال ودقيق لمعالجة الصفائح المعدنية يلبي مختلف احتياجات المعالجة، من الأجزاء البسيطة إلى المكونات المعقدة.
