تحليل نظام التحكم في شوط المنزلق في مكابس الثني الهيدروليكية

1. المبادئ التقنية الأساسية

2. سير عمل النظام

3. دليل إعداد كتلة التوقف الميكانيكية

4. تحليل المزايا التقنية

في مجال معالجة الصفائح المعدنية، يُعد التحكم في شوط الكباس في مكابس الثني الهيدروليكية عاملاً حاسمًا لضمان دقة التشغيل. وتؤثر هذه التقنية مباشرةً في ثبات زاوية الثني وكفاءة المعالجة من خلال تنظيم مسار حركة الكباس بدقة.

أولاً. المبادئ التقنية الأساسية

تعتمد مكابس الثني الهيدروليكية الحديثة حلاً للتحكم «المتكامل الكهروهيدروليكي الميكانيكي»، ويشمل:

l نظام هيدروليكي لإخراج طاقة مستقرة

l مستشعرات إلكترونية لمراقبة الموضع في الوقت الحقيقي

l كتل توقف ميكانيكية كحماية للحدود الفيزيائية

l نظام CNC للتحكم الذكي ذي الحلقة المغلقة

ثانياً. سير عمل النظام

1. مرحلة التهيئة
يقوم نظام CNC تلقائيًا بحساب أفضل المعلمات بناءً على البرامج المسبقة، بما في ذلك:

○ سرعة الكباس (قابلة للضبط من 20 إلى 200 مم/ث)

○ دقة التموضع (±0.01 مم)

○ منحنى الضغط (متكيف مع خصائص المادة)

2. مرحلة التشغيل
تقوم المشفرات الخطية عالية الدقة بأخذ عينات بتردد 500 هرتز، مما يوفر تغذية راجعة فورية عن موضع الكباس. وإذا تم رصد أي انحرافات، يعوض النظام ذلك خلال 0.05 ثانية.

3. مرحلة الإنهاء
يضمن نظام كبح ثلاثي المراحل توقفًا دقيقًا:

1. إبطاء إلكتروني مسبق

2. تخفيف هيدروليكي للاهتزاز

3. التموضع النهائي عبر كتل التوقف الميكانيكية

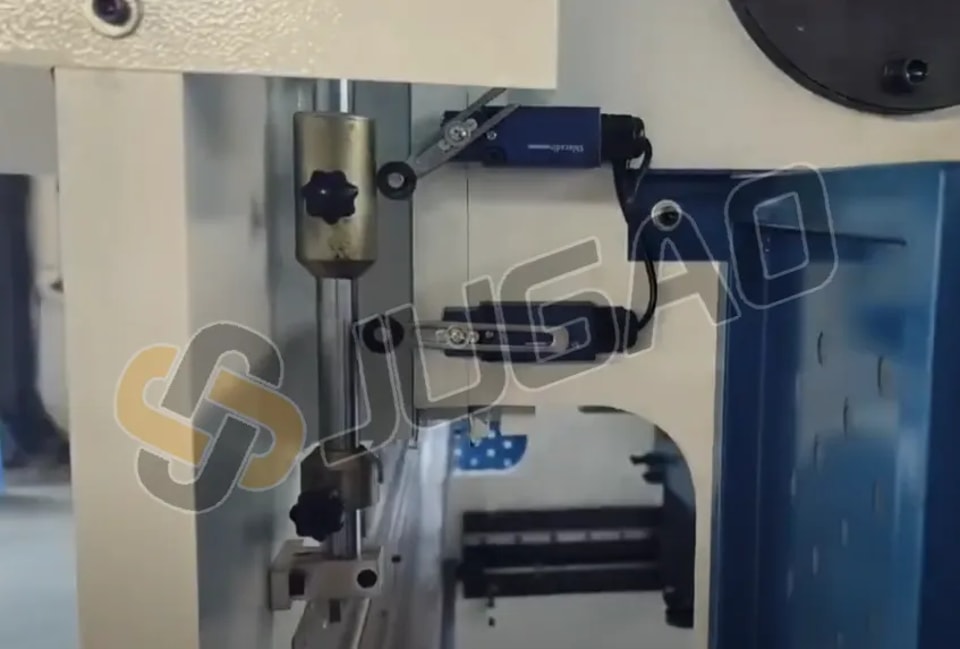

ثالثاً. إرشادات إعداد كتل التوقف الميكانيكية

1. التحضير للقياس

○ عاير الأسطح المرجعية باستخدام أجهزة قياس المسافة بالليزر

○ أدخل معلمات المادة (النوع/السماكة/الصلادة)

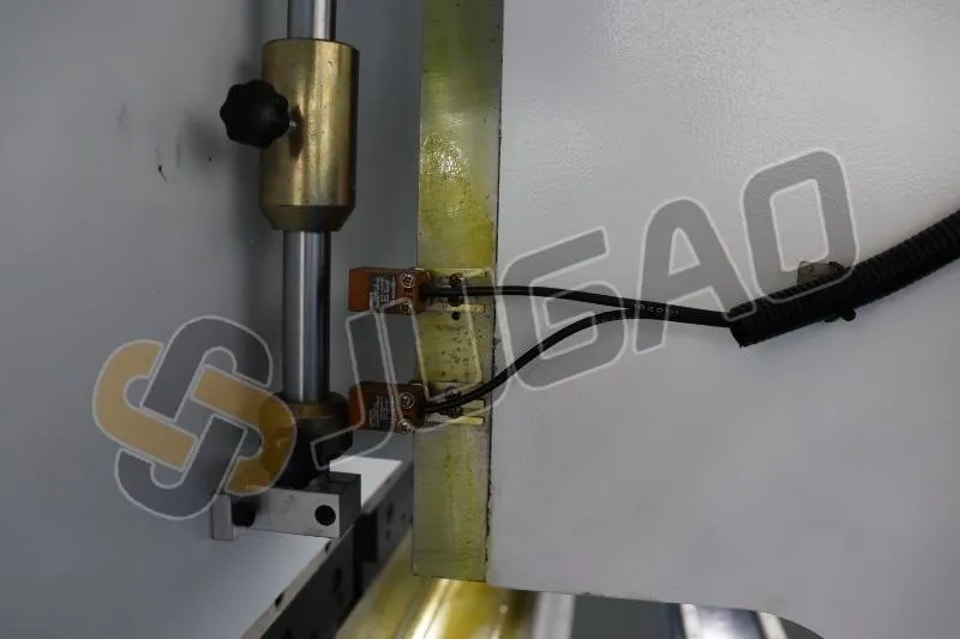

2. ضبط كتل التوقف

○ كتلة التوقف العلوية: تحدد موضع البداية الآمن

○ كتلة التوقف السفلية: تحدد عمق الثني
(مزودة بآليات قفل سريع، وزمن الضبط أقل من 30 ثانية)

رابعاً. مقارنة المزايا التقنية

حالة تطبيقية مبتكرة

حققت إحدى شركات تصنيع قطع غيار السيارات النتائج التالية بعد اعتماد هذا النظام:

○ ارتفعت نسبة مطابقة المنتج إلى99.8%

○ انخفض وقت تغيير القالب بنسبة65%

○ انخفض استهلاك الطاقة بنسبة22%
