حساب الزاوية – كم عدد الانحناءات المطلوبة للقوس الكبير وكيفية حساب زاوية الانحناء

الطريقة 1

كيف تنحني قوسًا؟ (بدون قالب مخصص ）

كما هو موضح أعلاه:

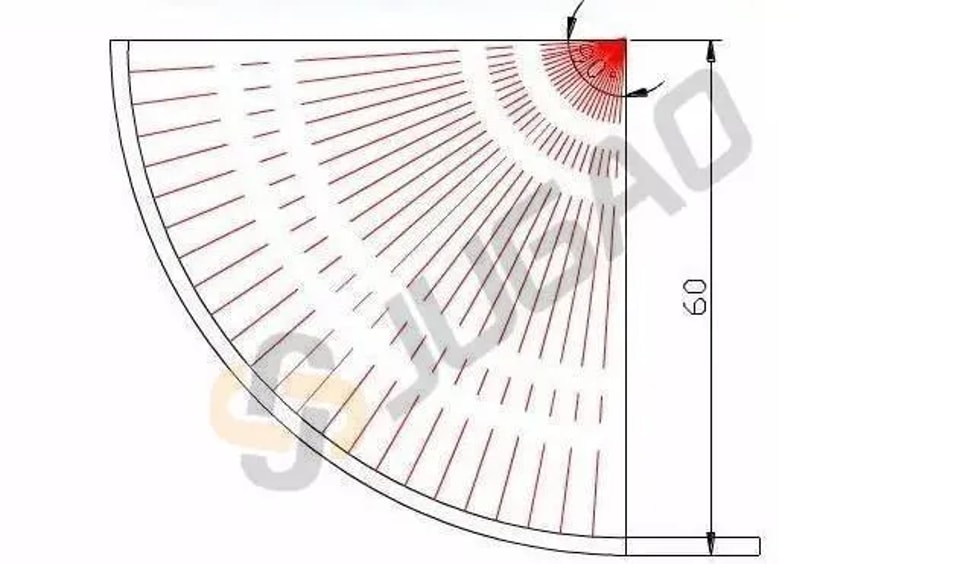

سمك الصفيحة T = 2 مم، الزاوية المركزية = 90°

1. احسب طول القوس:

طول القوس L = 90° × π ÷ 180° × نصف قطر المحور المحايد R59 = 92.63 مم

2. اختر أدوات الانحناء:

استخدم نصلًا مستقيمًا للقالب العلوي و قالب سفلي 8V (عند ثني قوس، اختر الحد الأدنى المسموح به لعرض V، عادةً من 4T إلى 6T).

3. احسب التغذية لكل انحناء:

التغذية لكل انحناء = نصف عرض V للقالب السفلي المختار.

4. احسب عدد الانحناءات المطلوبة:

عدد الانحناءات = طول القوس L (92.63 مم) ÷ (عرض V / 2 = 4 مم) ≈ 23 انحناءًا.

5. احسب البعد التموضعي لكل انحناء:

بعد حساب أبعاد تحديد موقع الانحناء الأول، قم بتقليل كل انحناء لاحق بمقدار 4 مم (يجب تخطيط تسلسل الانحناء من الداخل إلى الخارج).

6. أخيراً، احسب زاوية الانحناء لكل انحناء:

هذا يعتمد على الصيغ المثلثية القياسية.

7. اختبار الانحناء:

بعد التحقق من الحسابات، قم بإجراء اختبار الانحناء على مواد الخردة لتأكيد الزاوية قبل المضي قدماً في الجزء الفعلي.

الطريقة 2

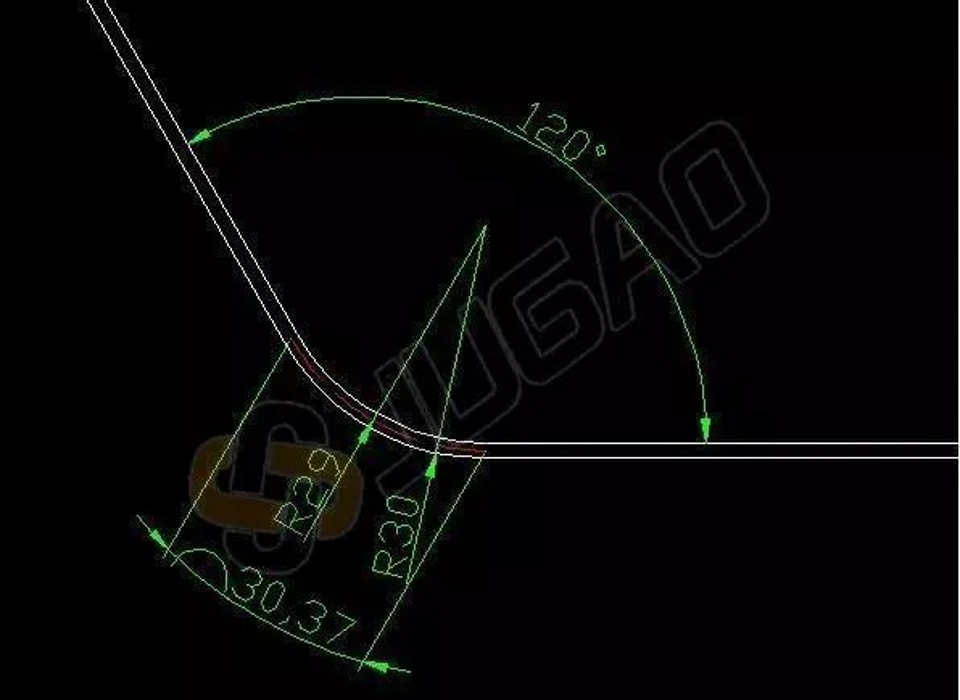

ضع في الاعتبار الرسم البياني التالي:

سمك الصفيحة: 2 مم
زاوية الانحناء: 120°
نصف قطر الانحناء الخارجي: 30 مم
نصف قطر المحور المحايد: 29 مم
بالنسبة للانحناء القوسي، يعتمد الطول المطور على طول قوس المحور المحايد. لذلك، يجب أيضاً حساب عدد الانحناءات وزاوية كل انحناء باستخدام طول قوس المحور المحايد.

يقع المحور المحايد على مسافة تساوي نصف سمك الصفيحة من السطح الداخلي.

بالنسبة للانحناء القوسي الموضح أعلاه، كم عدد الانحناءات المطلوبة وما يجب أن تكون زاوية الانحناء لكل منها؟

إذا كان التغذية لكل انحناء 2 ملم:

لتر عدد الانحناءات = طول القوس / 2 ملم = 30.37 / 2 ≈ 15 انحناءًا

لتر زاوية الانحناء لكل انحناء
= 180 - { (2 / طول القوس) × (180 - زاوية الانحناء الكلية) }
= 180 - { (2 / 30.37) × 60 }
= 176°

إذا لم يمكن قياس طول القوس مباشرة أثناء التشغيل، يمكن أيضًا حساب زاوية الانحناء باستخدام الصيغة التالية:

زاوية الانحناء لكل انحناء = 180 - { (2 / (π × نصف قطر المحور المحايد)) × 180 }
= 180 - { (2 / (3.14 × 29)) × 180 }
= 176°

لاستخدام تغذية مختلفة لكل انحناء (مثل 3 ملم)، استبدل ببساطة القيمة '2' في الصيغ أعلاه بقيمة التغذية المطلوبة.

تقدم هذه الصيغ قيمًا نظرية. عمليًا، يجب إجراء تعديلات بناءً على نتائج الاختبار باستخدام القيم المحسوبة كنقطة بداية.
