المعرفة الأساسية لقوالب الثني

1.القالب العلوي للثني

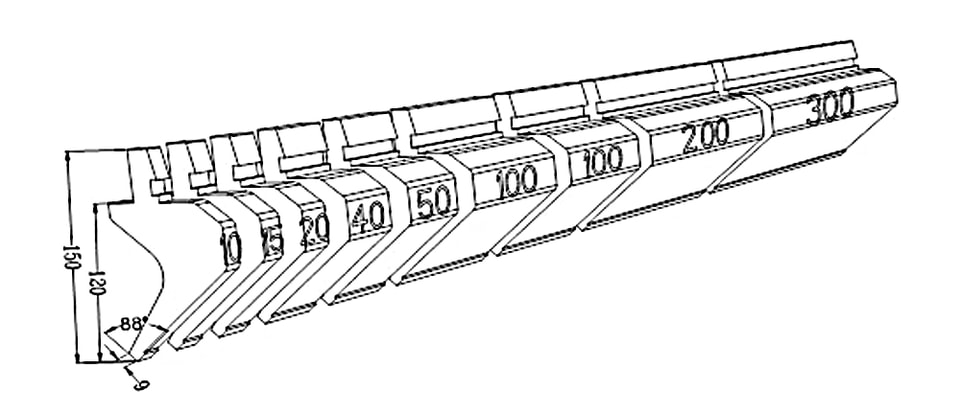

يُسمّى القالب العلوي أيضًا سكين الطي. وينقسم إلى نوعين: متكامل ومجزأ. يبلغ طول القالب العلوي المتكامل 415 مم و835 مم. أما طول النوع المجزأ فهو 10 و15 و20 و40 و50 و100 (أذن يسار) و100 (أذن يمين) و200 و300 مم؛ ويمكن دمج القالب المجزأ للحصول على أطوال ثني مختلفة.

ينقسم القالب العلوي إلى أربعة أنواع: سكين مستقيم، وسكين منحني، وسكين قوسي، وسكين خاص.

(1) أنواع وخصائص معالجة السكاكين المستقيمة

مناسب لثني المنتجات المتماثلة، ويمكن تجنب الاتجاهين الأمامي والخلفي، وسماكة الأداة 6 مم، لذا يمكن أن تكون فتحة الثني صغيرة حتى 6 مم.

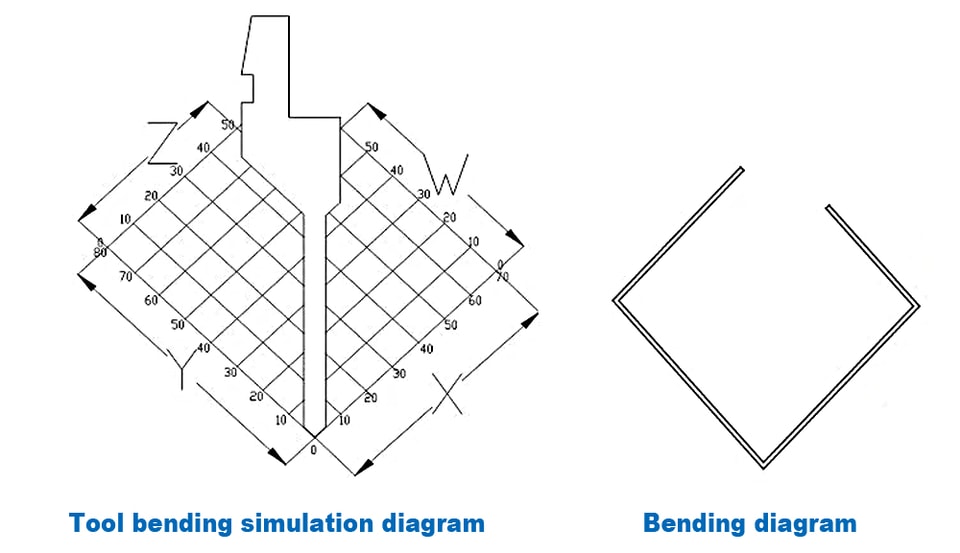

من مخطط محاكاة ثني الأداة، يمكن ملاحظة أنه يمكن تجنب الاتجاهين الأمامي والخلفي للأداة، لكن طول Z وW أصغر من طول X وY. زاوية رأس هذه الأداة 88 درجة، ونصف قطر رأسها R هو 0.2. بالإضافة إلى ذلك، تُستخدم أدوات بزوايا رأس 30 درجة و45 درجة على نطاق واسع.

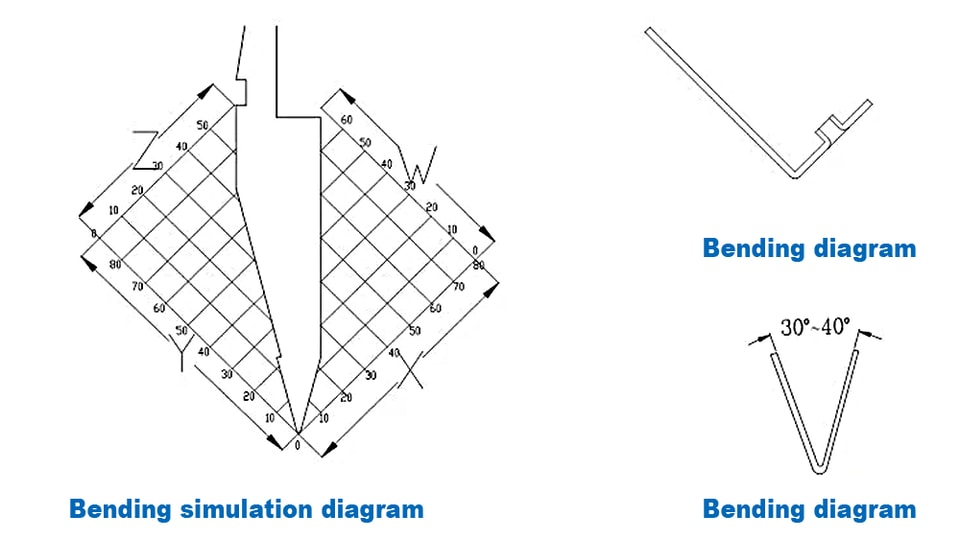

زاوية الرأس 30 درجة، ونصف قطر الرأس R هو 0.67، لذا يمكن أن تكون زاوية الثني من 30 إلى 180 درجة. ويمكن استخدام الزاوية الصغيرة لرأس الأداة لتجنب فتحة البرعم أو الصامولة، وغيرها. كما يمكن استخدامها كقالب إدخال عميق، ويمكن للأداة أن تتجنب الأمام والخلف.

(2) أنواع وخصائص معالجة السكاكين المنحنية

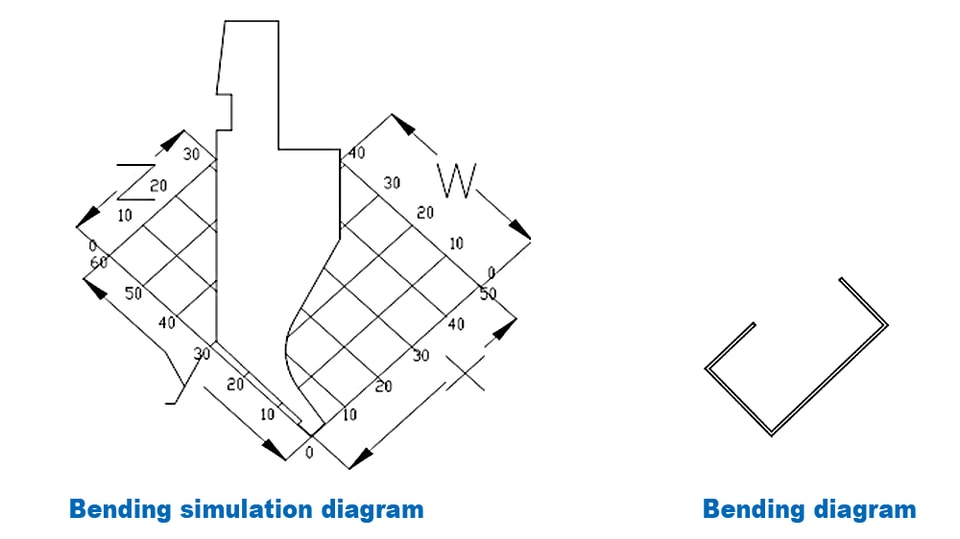

أثناء عملية الثني، تعتمد الأداة أساسًا على الإزاحة في اتجاه W. عند X>15 مم، يزداد تأثير الإزاحة سوءًا تدريجيًا. وعندما تكون Y>30، تتحقق شروط الثني، وإلا ستصطدم بظهر السكين. ويُعرف هذا النوع من الأدوات عادةً باسم سكين منحنٍ صغير.

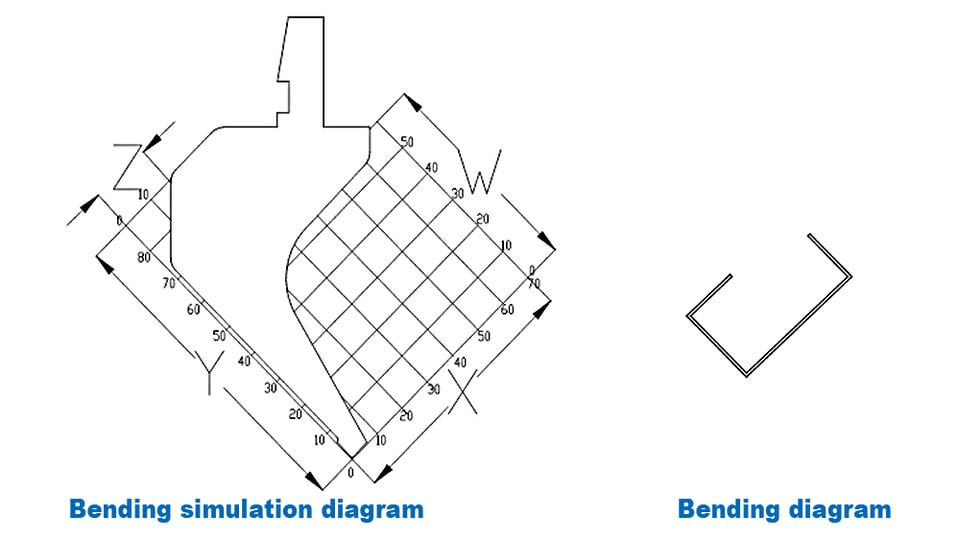

أثناء عملية الثني، تعتمد الأداة أساسًا على الإزاحة في اتجاه W. عند X>25 مم، يزداد تأثير الإزاحة سوءًا تدريجيًا. وعندما تكون Y>75، تتحقق شروط الثني، وإلا ستصطدم بظهر السكين. ويُعرف هذا النوع من الأدوات عادةً باسم سكين منحنٍ كبير.

(3) أنواع وخصائص معالجة القواطع القوسية

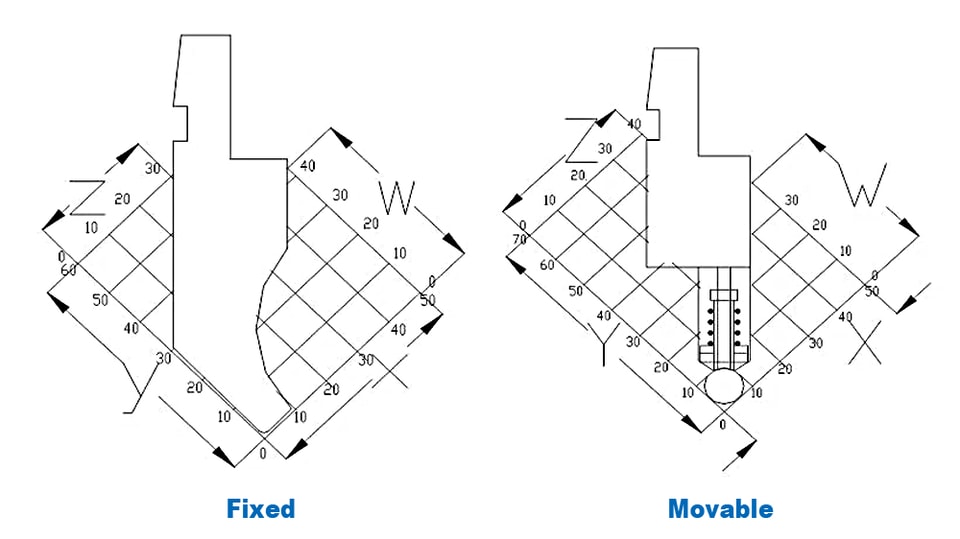

تُقسم القواطع القوسية إلى نوع ثابت ونوع متحرك. وتلبّي القواطع القوسية متطلبات ثني الأقواس المختلفة من خلال استبدال القضبان المستديرة. وعندما يكون بُعد X في القاطع القوسي الثابت أكبر من 10 مم، فإن تأثير الإزاحة فيه يكون مماثلًا لتأثير السكين المنحني الصغير. ويُحدد معيار الاختيار العام لمجرى V في القالب السفلي بقطر القوس مضافًا إليه سماكتا صفيحة.

(4) أنواع وخصائص معالجة الأدوات الخاصة

تشمل الأدوات الخاصة لماكينة الثني قوالب النزول التدريجي، وقوالب التسطيح، وبعض القوالب العلوية الخاصة بالثني ذات الأشكال الخاصة.

أ: تُقسم قوالب النزول التدريجي المتوفرة حاليًا إلى نوعين: 415 مم و835 مم. وتتوافق مواصفات الحجم للشكل المقسّم مع مواصفات تقسيم الأداة. ويُشكَّل الشكل المنحني وفق مواصفات الرسم التكويني. ولكن عند زيادة سماكة الصفيحة، مثل T=2.0، ومع الأخذ في الاعتبار شدة الأثر والقيود المفروضة على القالب نفسه، يصبح التشكيل صعبًا.

ب: القالب العلوي لقالب التسطيح هو قالب مسطح، ويمكن استبدال القالب السفلي بقالب ثني سفلي عادي، مع تجنب مجرى V. ويُستخدم أساسًا لعمليات مثل تسطيح الحافة الميتة وتركيب الصواميل بالبرشمة.

2. القالب السفلي للثني

يشمل القالب السفلي لماكينة الثني القالب السفلي للثني، والقالب السفلي للإدخال، والقالب السفلي للتسطيح، إلخ.

(1) القالب السفلي للثني

يعتمد اختيار القالب السفلي للثني في ماكينة الثني أساسًا على سماكة الصفيحة للمنتج المُعالج. وفي الوقت الحالي، يعتمد معيار اختيار القالب السفلي لدى شركة Yixin على 6T، ويُستخدم هذا المعيار في العمليات الميدانية ما لم تكن هناك ظروف خاصة. وعندما تقتضي قيود المعالجة استخدام مجرى V كبير أو صغير، يلزم تعديل معامل الثني وفقًا لذلك.

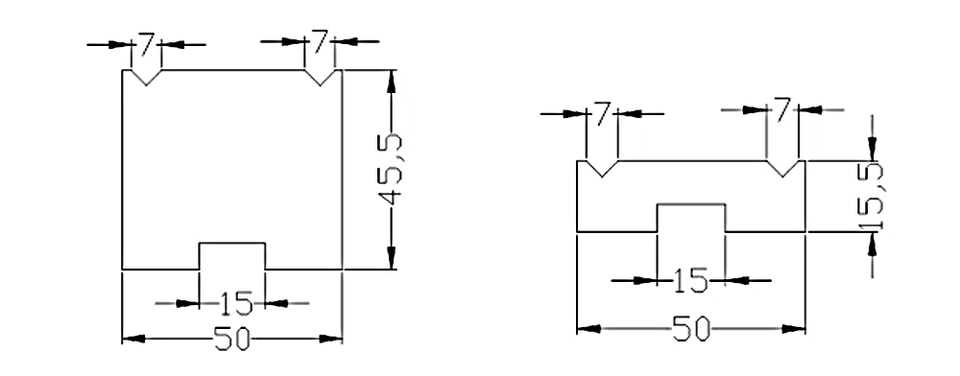

تحليل القالب: يوضح الشكل أحد أنواع القوالب السفلية. وتشمل أنواع مجاري V أساسًا 4V و6V و7V و8V و10V و12 و16V و25V، بالإضافة إلى بعض أدوات الثني الخاصة ذات مجرى V الكبير. ويُقسم هذا النوع من القوالب السفلية للثني أساسًا إلى ارتفاع 46 وارتفاع 26 حسب الارتفاع.

(2) القالب السفلي بعمق إدخال

تحليل القالب: يوضح الشكل أحد القوالب السفلية بعمق إدخال. وتشمل أنواع مجاري V أساسًا 4V و6V و8V و12، بالإضافة إلى بعض القوالب السفلية الخاصة بعمق الإدخال. وهو مناسب للثني والإدخال بأي زاوية بين 30 و180 درجة.
