1.معالجة الانحناء على شكل L

الشكل الأساسي للانحناء، زاوية الانحناء بين 30 درجة و 180 درجة.

عند الانحناء بزوايا حادة، تحتاج إلى اختيار قالب سفلي عميق و قالب علوي حاد. عند الانحناء بزوايا 90 درجة أو زوايا منفرجة، يمكنك اختيار أي قالب للمعالجة.

• مبدأ التموضع لمعالجة الانحناء L: أ: مبدأ التموضع هو استخدام مقياسين خلفيين (نقطتين) والتموضع وفقًا لشكل قطعة العمل. ب: عند تموضع مقياس خلفي، انتبه إلى الانحراف وتطلب أن يكون على نفس الخط المركزي مثل حجم الانحناء لقطعة العمل. ج: عند ثني الانحناءات الصغيرة، فإن المعالجة العكسية للتموضع هي الأفضل. د: من الأفضل تموضعه في الجزء الأوسط والسفلي من المقياس الخلفي (المقياس الخلفي ليس من السهل إمالته عند التموضع). هـ: جانب التموضع أقرب إلى المقياس الخلفي. و: من الأفضل تموضعه على الجانب الطويل. ز: استخدم أداة تثبيت كتموضع مساعد (التموضع والانحناء للجوانب المائلة وغير المنتظمة).

(2) احتياطات للانحناء الداخلي L

أ: عند الانحناء مع القالب في مكانه، يحتاج المقياس الخلفي إلى أن يتم سحبه للخلف لمنع تشوه القطعة أثناء عملية الانحناء؛

ب: عند الانحناء الداخلي لقطعة كبيرة، يكون للقطعة شكل كبير ومنطقة انحناء صغيرة، مما يجعل من الصعب على الأداة ومنطقة الانحناء أن تتداخلا، مما يؤدي إلى صعوبة في تحديد موقع القطعة المنحنية أو تلفها.

(3) احتياطات للانحناء الخارجي L

أ: عند الانحناء بحجم صغير، تحقق مما إذا كان القالب العلوي والمقياس الخلفي يتداخلان مع بعضهما البعض؛

ب: عندما تكون الفتحة قريبة من خط الانحناء أو عندما يكون حجم حافة الانحناء أقل من نصف الأخدود V، انتبه إلى سحب الانحناء.

(4) طرق انحناء خاصة لانحناء L

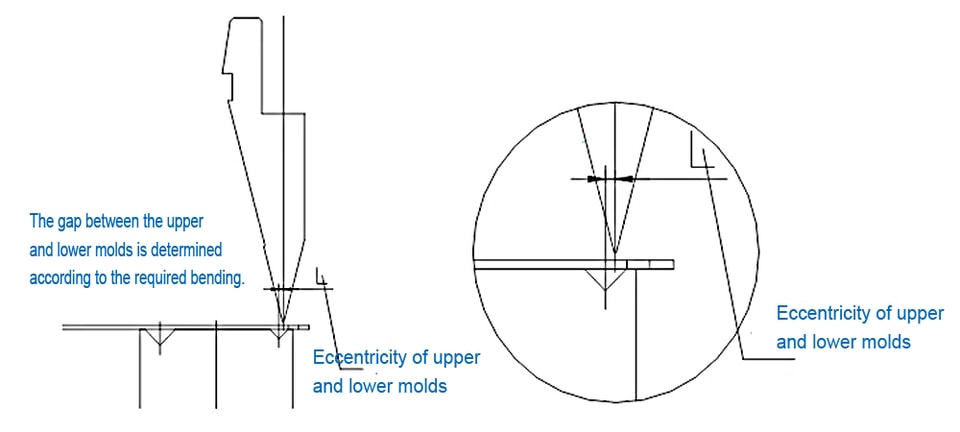

أ: طريقة الانحناء اللامركزي

الانحناء اللامركزي له الفرق بين التركيب الإيجابي والسلبي للقالب السفلي. أثناء المعالجة، يتم إحداث الفرق اعتمادًا على ما إذا كان السحب على الداخل أو الخارج من خط الانحناء. بالإضافة إلى ذلك، يعتبر الانحناء اللامركزي طريقة معالجة خاصة بها بعض المخاطر. لا يتم استخدامها إلا في ظروف خاصة.

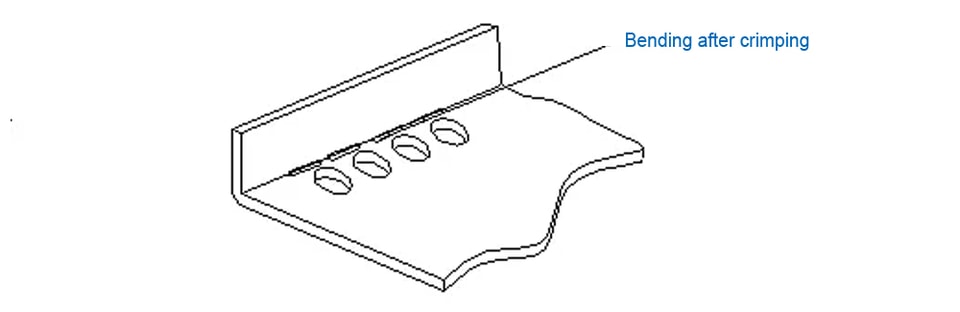

ب: الانحناء بعد الكبس

نظرًا لأن الانحناء اللامركزي له تأثير قص، فهو غير مناسب لبعض المنتجات ذات المتطلبات السطحية العالية. توقيت انحناء الكبس هو نفسه توقيت الانحناء اللامركزي. قبل الانحناء، يمكنك استخدام أداة 88 درجة أو قالب كبس خاص للكبس على خط الانحناء، ثم استخدام قالب عادي للانحناء.

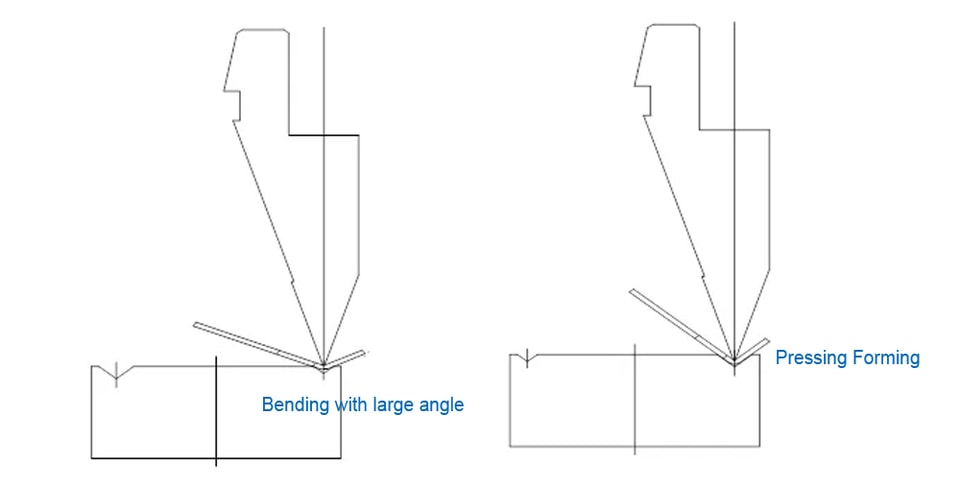

ج: انحناء V صغير بزاوية كبيرة وضغط V كبير

قم بالانحناء أولاً بأخدود V صغير إلى زاوية كبيرة، ثم بالانحناء بقالب عادي. هذه الطريقة في المعالجة يمكن أن تتجنب الحجم الصغير غير المكشوف الناتج عن الانحناء المباشر للأخدود V الصغير.

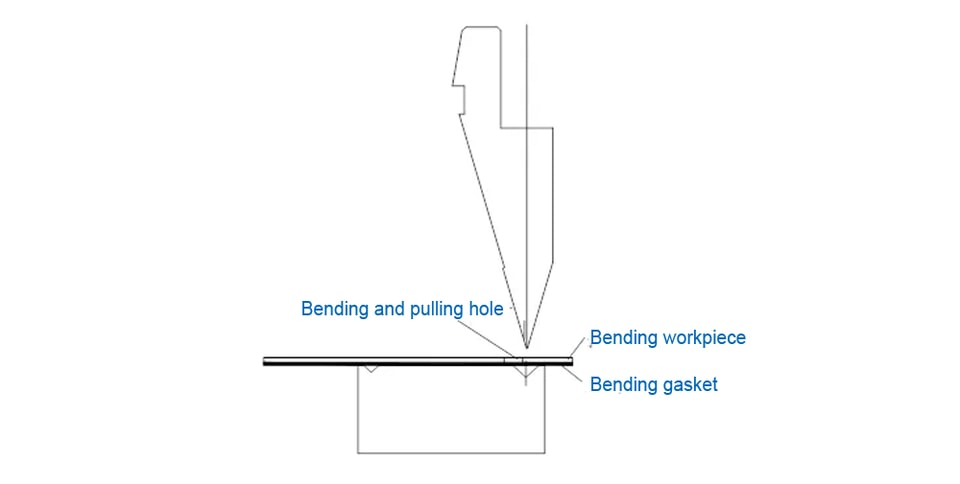

د: الانحناء مع الحشوة والمادة

هذه الطريقة في المعالجة مناسبة في الغالب للمنتجات ذات المتطلبات الصارمة على مظهر القطعة. بالإضافة إلى ذلك، بسبب اعتبارات التكلفة، فهي محدودة في الغالب لمعالجة العينات.

الطرق الأربعة المذكورة أعلاه يمكن أيضًا استخدامها في combination، وسيكون تأثير التشكيل أكثر مثالية.

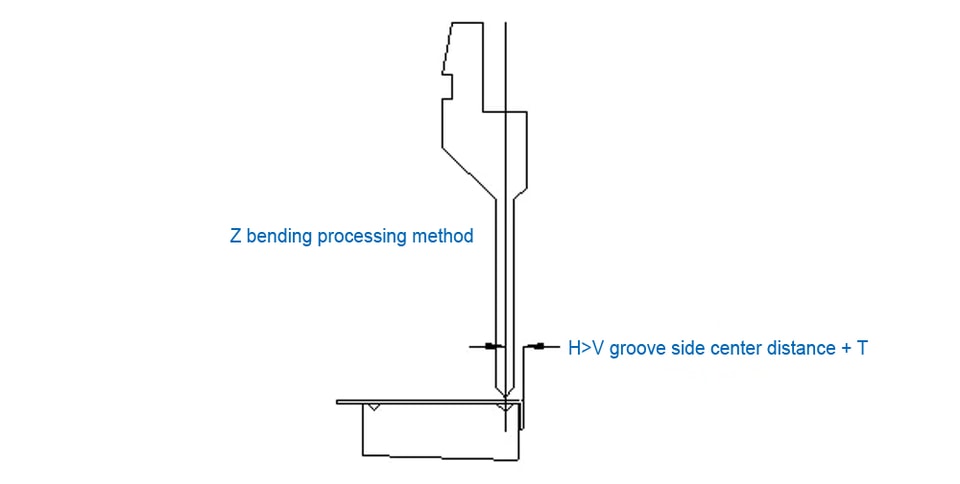

2.معالجة الانحناء على شكل Z

أي انحناء يتم تشكيله إلى عكس واحد وإيجابي واحد هو انحناء من النوع Z.

نطاق معالجة الانحناء القياسي: ارتفاع الانحناء Z> مسافة مركز جانب الأخدود V زائد T.

يتم تحديد الحد الأدنى لحجم المعالجة بواسطة القالب المستخدم في المعالجة، ويتم تحديد الحد الأقصى لحجم المعالجة من خلال شكل آلة المعالجة.

(1) معالجة Z خطوات Z

أ: أول عملية L طي وفقًا لطريقة معالجة L طي؛

ب: معالجة Z طي مع تحديد موقع L طي؛ (أو معالجة Z طي مع الجانب الآخر من L طي.)

(2) مبدأ تحديد موقع Z طي لمعالجة Z

أ: مبدأ التحديد، تحديد موقع مريح، استقرار جيد؛

ب: عادةً، يكون التحديد هو نفسه L طي؛

ج: يجب أن تكون قطعة العمل والقالب السفلي متساويين أثناء معالجة التحديد الثانوي؛

(3) احتياطات معالجة Z

أ: يجب أن تكون زاوية معالجة L طي في مكانها، عادةً تتطلب حوالي 89.5 درجة إلى 90 درجة؛

ب: يجب ضبط مقياس الإعداد الخلفي للسحب للخلف لمنع تشوه قطعة العمل.

(4) طريقة المعالجة العامة Z

أ: يجب النظر في ترتيب المعالجة في الشكل أدناه، أولاً انحناء 1 ثم انحناء 2؛

ب: نوع آخر من الانحناء الأول L ثم معالجة Z طي، والتأكد مما إذا كانت معالجة Z طي تتعارض مع الآلة؛

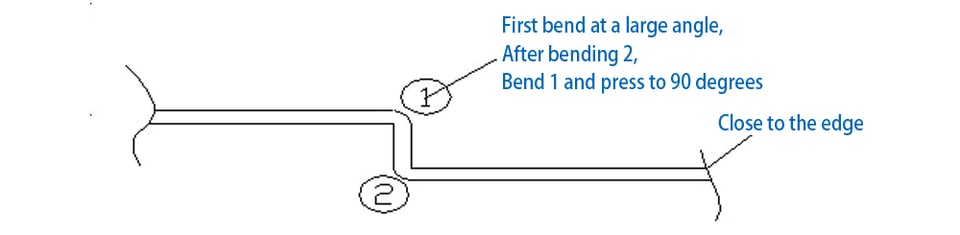

إذا كان هناك تداخل، انحناء 1 أولاً إلى زاوية كبيرة، ثم انحناء 2، ثم اضغط 1؛

إذا لم يكن هناك تداخل، اتبع طريقة معالجة Z طي العامة، أولاً انحناء 1 ثم انحناء 2؛

ج: اثنين من الانحناءات Z بزاوية حادة، انحناء أولاً إلى 90 درجة، ثم أدخل 2، وأدخل 1؛

(5) طرق المعالجة الخاصة لانحناء Z:

أ: معالجة غريبة الأطوار للقالب السفلي؛

ب: المعالجة مع أخدود V صغير؛

ج: الانحناء بزاوية كبيرة أولاً ثم الضغط؛

د: استخدام قالب سفلي طحن؛

(6) طرق معالجة أخرى للانحناء Z:

أ: المعالجة مع قالب تنازلي:

ب: المعالجة مع قالب سهل:

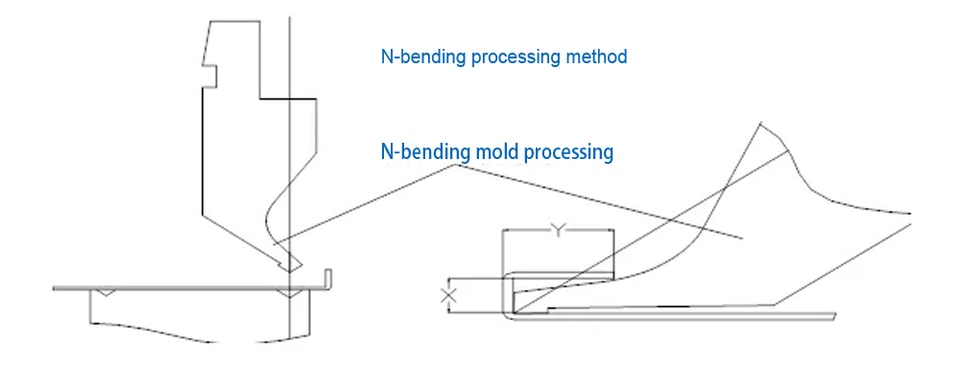

3. معالجة الانحناء N

المعالجة المستمرة مرتين على نفس سطح المعالجة تسمى معالجة N-fold.

(1) احتياطات المعالجة العامة للانحناء N:

أ: يجب أن تكون زاوية المعالجة للطي الأول أقل من أو تساوي 90 درجة؛

ب: عند معالجة الطية الثانية، يجب أن يكون المقياس النهائي بناءً على سطح المعالجة كسطح مرجعي.

(2) طرق معالجة خاصة للانحناء N:

أ: عندما يتداخل البعد Y للانحناء N قليلاً مع القالب العلوي ==> بعد ثني الانحناء N، استخدم قالب تسوية لتشكيله؛

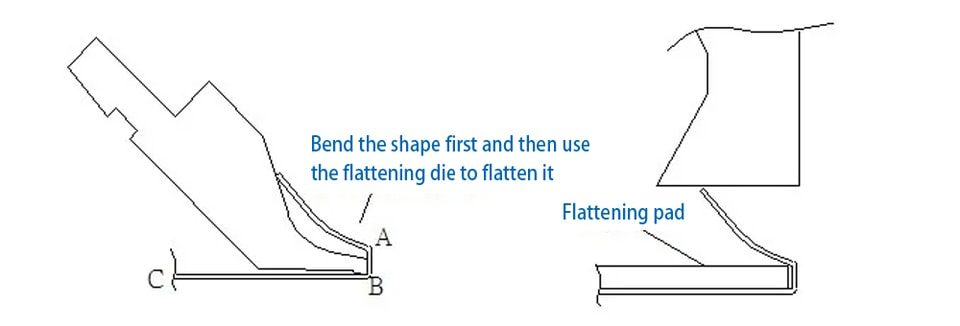

ب: عندما يتداخل البعد Y للانحناء N بشكل كبير مع القالب العلوي ==> بعد ثني A، اثنه إلى نقطة التداخل، اثني انحناء B مع C كدعم، ثم استخدم (قالب تسوية + حشو) لتشكيله؛

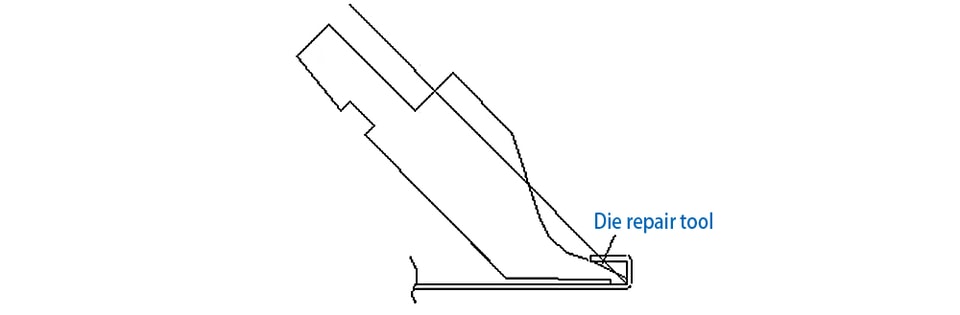

ج: المعالجة مع أداة إصلاح القالب؛

4. معالجة القوس

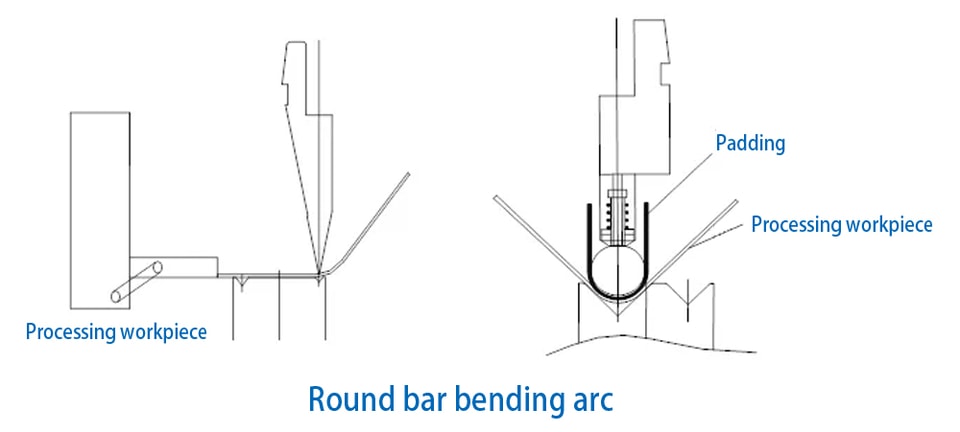

تنقسم معالجة القوس إلى نوعين: استخدام قالب الانحناء لقطع دائرة واستخدام سكين القوس. ينقسم سكين القوس إلى نوعين: النوع الثابت ونوع القضيب المستدير.

احتياطات المعالجة:

أ: عند استخدام قالب سفلي بزاوية 90 درجة للمعالجة، قد لا تكون المعالجة في مكانها، لذا من الضروري دفعها يدويًا أو اختيار قالب سفلي بزاوية 88 درجة إذا سمحت الظروف؛

ب: استخدم المزيد من أدوات التفتيش لضمان الحجم الظاهري للقطعة؛

ج: عند معالجة قوس 90 درجة، اختر 2 (R+T) للقالب السفلي.
