نصف قطر الثني

ما هو نصف قطر الثني للصفائح المعدنية؟

يُعد نصف قطر الثني للصفائح المعدنية قيمة مطلوبة في رسومات الصفائح المعدنية، لكن من الصعب تحديد قيمته المحددة في المعالجة الفعلية. ويرتبط ذلك إلى حدٍّ ما بسماكة المادة، وضغط ماكينة الثني، وعرض مجرى القالب السفلي لقالب الثني، وغيرها.

فكيف نحصل على نصف قطر ثني الصفائح المعدنية؟

1. سماكة الصفائح المعدنية

أولًا وقبل كل شيء، تُعد سماكة الصفائح المعدنية أحد الأسس الرئيسية لتحديد ثني الصفائح المعدنية.

عمومًا، عندما لا تتجاوز سماكة اللوح 6 مم، يمكن استخدام سماكة اللوح مباشرةً كنصف قطر الثني داخل اللوح عند الثني.

عندما تكون سماكة اللوح أكبر من 6 مم وأقل من 12 مم، يكون نصف قطر الثني داخل اللوح عادةً من 1.25 إلى 1.5 مرة من سماكة اللوح. وعندما لا تقل سماكة اللوح عن 12 مم، يكون نصف قطر الثني داخل اللوح عادةً من 2 إلى 3 مرات من سماكة اللوح.

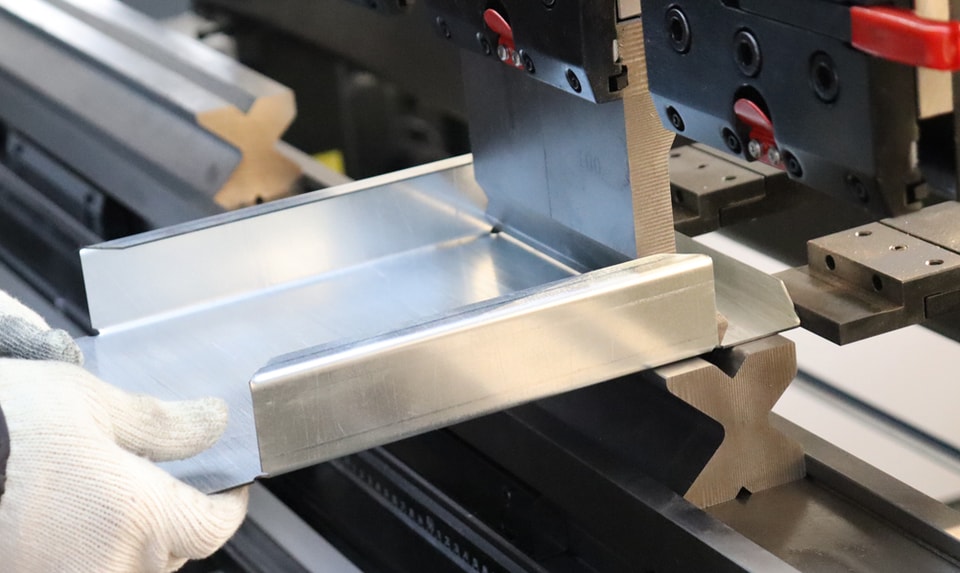

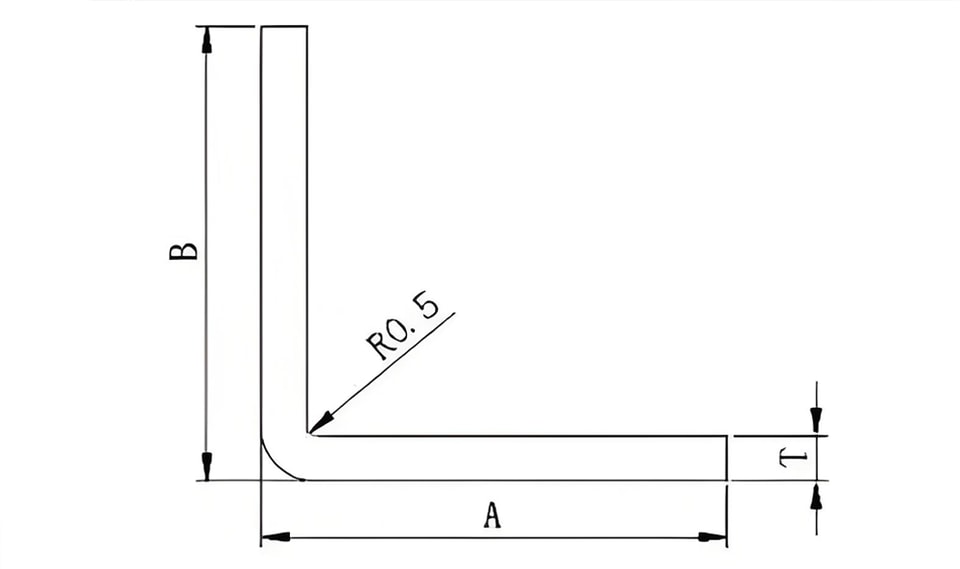

عندما يكون نصف قطر الثني R=0.5، تكون سماكة الصفيحة المعدنية العامة T مساوية لـ 0.5 مم. وإذا كانت هناك حاجة إلى نصف قطر أكبر أو أصغر من سماكة الصفيحة، فهناك حاجة إلى قالب خاص للمعالجة.

عندما يتطلب رسم الصفيحة ثنيها بزاوية 90°، وكان نصف قطر الثني صغيرًا جدًا، فينبغي إجراء تخديد للصفيحة أولًا ثم ثنيها. كما يمكن تجهيز قوالب علوية وسفلية خاصة لماكينة الثني.

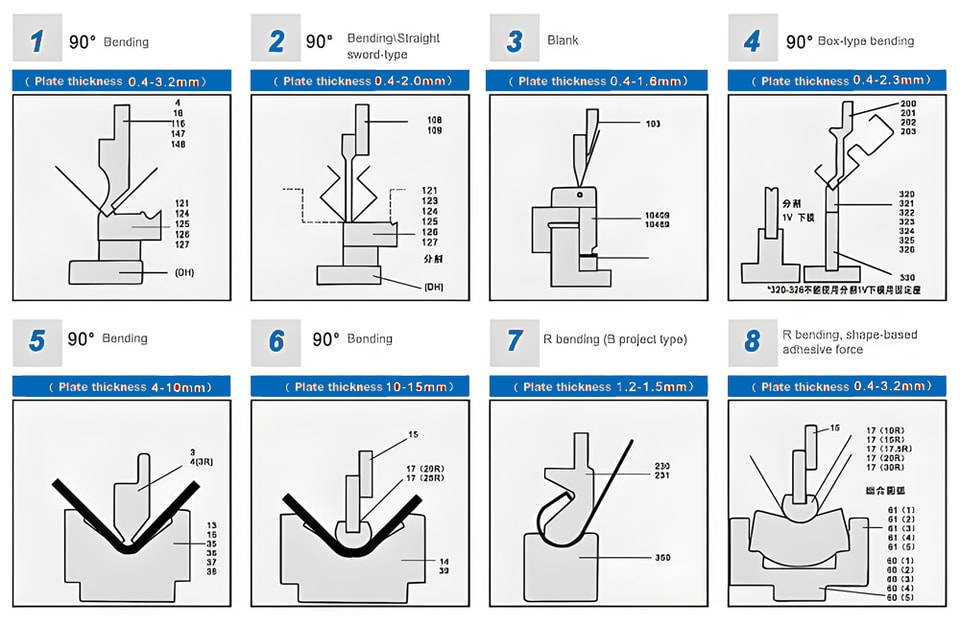

2. عرض مجرى القالب السفلي لقالب الثني

وفي الوقت نفسه، ومن خلال عدد كبير من التجارب في معالجة الصفائح المعدنية، تبيّن أن عرض مجرى القالب السفلي لقالب الثني له علاقة معينة بحجم نصف قطر الثني.

على سبيل المثال: عند ثني صفيحة بسماكة 1.0 مم باستخدام مجرى بعرض 8 مم، فإن نصف قطر الثني الناتج يكون R1 في الظروف المثالية.

إذا استُخدم مجرى بعرض 20 مم للثني، فعندما تتحرك القالب العلوي إلى الأسفل أثناء الثني، يصل عمق الصفيحة الممدودة إلى زاوية معينة.

ثم نعلم أن مساحة المجرى بعرض 20 مم أكبر من مساحة المجرى بعرض 8 مم. وعند الثني باستخدام مجرى بعرض 20 مم، تزداد أيضًا مساحة التمدد، كما تزداد زاوية R أيضًا.

لذلك، عندما تكون هناك متطلبات لنصف قطر ثني الصفيحة دون الإضرار بقالب ماكينة الثني، نحاول استخدام مجرى ضيق للثني.

في الظروف العادية، يُوصى بالعمل وفق النسبة القياسية بين سماكة اللوح وعرض الشق 1:8. وألا تقل النسبة الدنيا عن 1:6. يمكن أن يكون ثني الصفائح المعدنية أصغر قليلًا، ولكن ليس أقل من 1:4.

اقتراح: إذا كانت المتانة تسمح، فالأفضل استخدام طريقة تخديد المجرى أولًا ثم الثني للحصول على نصف قطر ثني صغير للصفائح المعدنية.
