تصنيف وخصائص روبوتات اللحام

تُعد روبوتات اللحام المتنقلة روبوتات تنفذ أعمال اللحام، وتتكون أساسًا من جزأين: الروبوت نفسه ومعدات اللحام. وتنقسم روبوتات اللحام عمومًا إلى لحام نقطي ولحام بالقوس الكهربائي. ويمكن رؤية الروبوتات وهي تعمل في صناعات متنوعة، وتُعد روبوتات اللحام المتنقلة من أكثر الأنواع استخدامًا في الصناعة. فهل تعرف تصنيف روبوتات اللحام وخصائصها؟ دعونا نلقي نظرة على التعريف ذي الصلة.

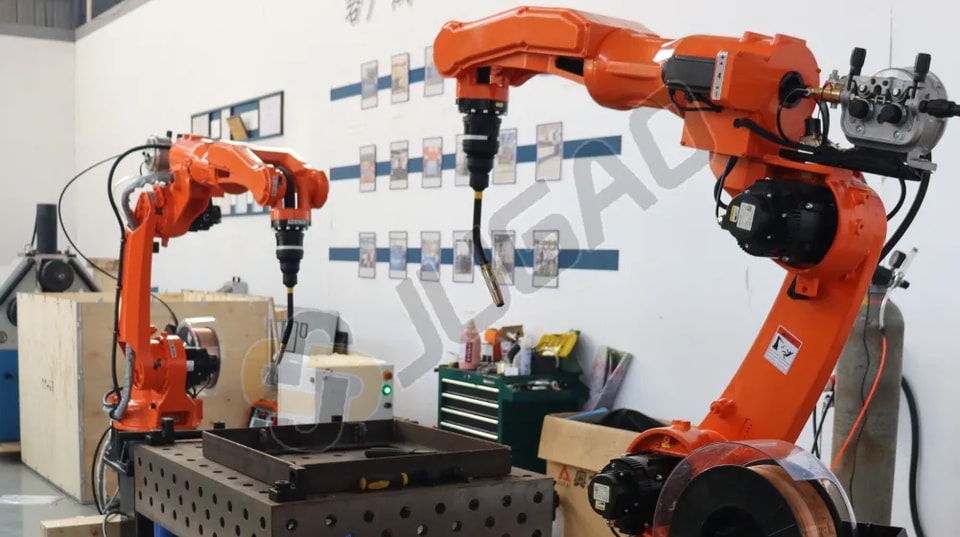

خصائص روبوتات اللحام بالقوس الكهربائي

تستخدم روبوتات اللحام بالقوس الكهربائي غالبًا طرق اللحام المحمية بالغاز. ويمكن تركيب مصادر القدرة الشائعة للحام، مثل الأنواع القائمة على الثايرستور، أو العاكس، أو التحكم في الموجة، أو النبضي، أو غير النبضي، على الروبوت للحام القوسي. وبما أن خزانة التحكم الخاصة بالروبوت تعتمد التحكم الرقمي، في حين أن مصدر قدرة اللحام يعتمد غالبًا التحكم التناظري، فهناك حاجة إلى واجهة بين مصدر القدرة وخزانة التحكم.

يمكن تلخيص خصائصها على النحو التالي:

1. كفاءة إنتاج عالية وثبات ممتاز

l قدرة التشغيل المستمر: يمكنه العمل 24 ساعة يوميًا دون انقطاع، مما يحسن كفاءة الإنتاج بشكل كبير.

l **ثبات زمن الدورة:** تبقى معلمات مثل سرعة اللحام، وسرعة تغذية السلك، ومسار الاهتزاز ثابتة، وغير متأثرة بإرهاق المشغل أو تقلب مستوى المهارة، مما يضمن زمن دورة إنتاج متسقًا لكل منتج.

2. **اتساق ممتاز في جودة اللحام:**

l دقة مسار عالية: تكرارية عالية للغاية (عادةً ±0.05 مم إلى ±0.1 مم)، تعيد بدقة المسار المُعلَّم وتتفادى العيوب العشوائية الشائعة في اللحام اليدوي مثل القطع السفلي، وانحراف اللحام، وخيوط اللحام غير المنتظمة.

l ثبات معلمات العملية: يضمن التحكم الدقيق في تيار اللحام، والجهد، وطول القوس، وسرعة اللحام تشكيل لحام جميل ومتناسق، واختراقًا ثابتًا، ويقلل بشكل كبير من معدلات إعادة العمل.

l تقليل الجهد البدني: في أعمال اللحام الثقيلة للمكونات الهيكلية الكبيرة (مثل معدات الهندسة وأقسام السفن)، يزيل الروبوت الحاجة إلى مراعاة حدود المشغل البدنية أثناء مسك شعلة اللحام، ويُنجز بسهولة أعمال اللحام طويلة المدة في أوضاع معقدة.

34. **مرونة عالية وتكامل مع الأتمتة:**

l التبديل السريع: من خلال تعديل برنامج التحكم، يمكنه التكيف بسرعة مع متطلبات اللحام لمنتجات مختلفة، وهو مناسب بشكل خاص لأنماط الإنتاج متعددة الأنواع وصغيرة الدفعات.

l الارتباط بالمحاور الخارجية: يكون عادةً مزودًا بوظيفة الربط مع المموضع. يتحرك الروبوت والمموضع (الطاولة الدوارة) معًا، مع الحفاظ دائمًا على شعلة اللحام في وضعية «العمودي إلى الأسفل» أو الوضع المثالي للحام، مما يحقق لحامًا عالي الجودة للمنحنيات الفضائية المعقدة.

l تكامل النظام: يسهل دمجه مع أنظمة التحميل والتفريغ، وروبوتات المناولة، وأنظمة التعرف البصري، وأنظمة فحص الجودة (مثل تتبع درز اللحام بالليزر ومراقبة حوض الانصهار) لتكوين وحدات تصنيع ذكية غير مأهولة أو ورش رقمية.

4. الاعتماد على التحضير والإدارة قبل الإنتاج

l متطلبات عالية لدقة قطعة العمل: روبوتات اللحام بالقوس الكهربائي هي أجهزة من نوع «التعليم والتشغيل اللاحق» أو تعتمد على حساسات عالية الدقة. فإذا كانت دقة تحميل قطعة العمل ضعيفة أو كانت فجوة التجميع غير متسقة، فلن يتمكن الروبوت من تعديل أسلوبه بمرونة مثل اللحام البشري، مما يؤدي بسهولة إلى الاحتراق الزائد أو الاختراق غير الكامل. لذلك تُطلب عادةً أدوات تثبيت وقوالب عالية الدقة.

l عوائق البرمجة والصيانة: على الرغم من توفر تقنيات البرمجة دون اتصال والتعليم بالسحب والإفلات، فإنها لا تزال تتطلب مستوى عاليًا من مهارات البرمجة ومعرفة عمليات اللحام وخبرة صيانة المعدات من المشغلين.

l استثمار أولي مرتفع: الجهاز نفسه، والمموضع، وأدوات التثبيت والقوالب، وأنظمة السلامة والحماية، وتكاليف الصيانة اللاحقة كلها مرتفعة نسبيًا.

وخلاصة القول، تكمن الخصائص الأساسية لروبوتات اللحام بالقوس الكهربائي في الثبات والكفاءة والدقة، مما يحسن بشكل كبير اتساق جودة اللحام ومستوى أتمتة الإنتاج. ومع ذلك، فإنها تفرض أيضًا متطلبات أعلى على دقة العمليات السابقة (تحضير المواد، والشطف، والتجميع) وإدارة العمليات والصيانة.

خصائص روبوتات اللحام النقطي

نظرًا لاستخدام مسدس لحام متكامل، يُركَّب محول اللحام خلف مسدس اللحام، لذا يجب أن يكون محول روبوت اللحام النقطي صغير الحجم قدر الإمكان. وفي الوقت الحالي، تعتمد المؤقتات الجديدة على الحاسوب الدقيق، لذا يمكن لخزانة تحكم الروبوت التحكم في المؤقت مباشرة دون الحاجة إلى واجهة منفصلة.

يستخدم مسدس اللحام في روبوت اللحام النقطي مسدس لحام كهربائيًا مؤازرًا. ويتم تشغيل فتح وإغلاق مسدس اللحام بواسطة محرك مؤازر، مع تغذية راجعة من قرص الترميز، ما يسمح باختيار درجة فتح مسدس اللحام مسبقًا وفقًا للاحتياجات الفعلية، كما يمكن أيضًا ضبط قوة الكبس بين الأقطاب بشكل غير متدرج.

يمكن تلخيص خصائص روبوتات اللحام النقطي على النحو التالي:

1. سرعة حركة عالية جدًا وزمن دورة قصير

l حركة عالية السرعة: تستخدم روبوتات اللحام النقطي عادةً محركات مؤازرة AC في الدفع، وتمتلك تسارعًا وسرعة حركة عاليتين جدًا (يمكن أن تصل السرعات القصوى إلى أكثر من 2.0 م/ث) لتحقيق قفزات سريعة بين مئات نقاط اللحام. 1. عالية جدًا

l زمن دورة قصير: لا يتطلب لحام النقطة الواحدة عادةً سوى 1.5-3 ثوانٍ (بما في ذلك الضغط، والتغذية الكهربائية، والحفاظ، والتوقف). ويمكن للروبوت إكمال التموضع الدقيق بين نقاط اللحام بسرعات عالية جدًا، بما يلبي متطلبات زمن الدورة العالية لخطوط إنتاج السيارات حيث تخرج سيارة من الخط كل عشرات الثواني.

2. قدرة تحميل عالية وبنية عالية الصلابة

l حمولة ثقيلة: تتطلب روبوتات اللحام النقطي محول لحام متكامل، ومشبك لحام (بما في ذلك أذرع الأقطاب)، وكابلات، وأنابيب تبريد بالماء. وتتراوح الحمولة الكلية عادةً بين 100 كجم و500 كجم (وهي أعلى بكثير من 6 كجم إلى 20 كجم في روبوتات اللحام بالقوس الكهربائي).

l تعزيز هيكلي: نظرًا لقوى الصدمة ورد الفعل الكبيرة الناتجة عند إغلاق مشبك اللحام وتطبيق الضغط (حيث يصل الضغط عادةً إلى 300 كجم-قوة إلى 600 كجم-قوة)، يجب أن يتمتع جسم الروبوت وبنية المعصم بصلابة عالية جدًا لضمان عدم تحرك موضع نقطة اللحام أثناء لحظة تطبيق الضغط.

3. تقنية مسدس اللحام المتكامل والتحكم المؤازر

l مسدس لحام متكامل: لتقليل فقد الكابل وتحسين سرعة الاستجابة، تستخدم روبوتات اللحام النقطي عادةً مسدسات لحام متكاملة بالمحول (المحول ومسدس اللحام مدمجان)، وتُركب مباشرة على معصم الروبوت.

l مسدس لحام مؤازر (مدفوع بمحرك مؤازر): تستخدم روبوتات اللحام النقطي الحديثة عالية المستوى على نطاق واسع مسدسات لحام مؤازرة، والتي توفر مزايا كبيرة مقارنةً بمسدسات اللحام الهوائية التقليدية:

² عمر أطول للقطب: يقلل التحكم الدقيق في سرعة إغلاق القطب من تطاير الرذاذ الناتج عن الصدمة.

² ضغط دقيق وقابل للضبط: يمكن ضبط ضغط اللحام ديناميكيًا وفقًا لسماكة الصفائح وعدد الطبقات.

² شوط مرن: الضبط التلقائي لشوط الفتح وفقًا لقطع العمل المختلفة، مما يلغي الحاجة إلى استبدال الأسطوانات أو ضبط مفاتيح الحد.

² مراقبة الجودة: تُسهّل التغذية الراجعة الفورية بشأن تآكل القطب الصيانة التنبؤية.

4. ربط المحور الخارجي المعقد وإمكانية الوصول المكاني

l التعاون متعدد المحاور: في خطوط لحام هياكل السيارات قبل الطلاء، تحتاج روبوتات اللحام النقطي عادةً إلى الربط مع مموضعات مؤازرة أو محور سابع (سكة أرضية/سقف) لتحقيق اللحام في جميع الوضعيات للأسطح المنحنية الكبيرة والمعقدة مثل ألواح الهيكل والأسقف وألواح الأرضية.

l قدرة تجنب العوائق: إن البنية المعقدة لهيكل السيارة والعدد الكبير والكثيف من نقاط اللحام (تضم السيارة النموذجية من 3000 إلى 5000 نقطة لحام) يفرضان على الروبوت قدرات متقدمة لتخطيط المسار لمنع التداخل بين مسدس اللحام وهيكل السيارة أو التجهيزات في المساحات الضيقة.

5. اعتماد مرتفع على أدوات التثبيت والقوالب وتكامل النظام

l التموضع الدقيق: يتميز اللحام النقطي بهامش تسامح منخفض جدًا تجاه الفجوات في تجميع قطعة الشغل. ولضمان جودة اللحام (قطر حبيبة اللحام، ومعدل الاختراق)، تُستخدم عادةً قوالب لحام عالية الدقة لتثبيت قطعة الشغل بالكامل، ومنع الفجوات أو سوء المحاذاة أثناء الضغط.

l تعقيد النظام: لا تضم محطة روبوت اللحام النقطي جسم الروبوت فحسب، بل تشمل أيضًا نظام تبريد بالماء (لتبريد محول مسدس اللحام والأقطاب)، وجلاخة أقطاب (لطحن رأس القطب تلقائيًا للحفاظ على الموصلية)، ووحدة تحكم لحام، ونظام تحكم جماعي (لتعاقب توقيت تزويد الطاقة عندما تعمل عدة روبوتات في الوقت نفسه لتجنب تقلبات الشبكة).

6. مراقبة جودة ذكية وعبر الإنترنت

l التعويض التكيفي: تمتلك روبوتات اللحام النقطي الحديثة قدرات تكيفية للتعامل مع تآكل الأقطاب وتغيرات سماكة قطعة الشغل وتحويل التيار. ويمكنها ضبط تيار اللحام وزمن تطبيق الضغط في الوقت الحقيقي من خلال مراقبة معايير مثل المقاومة الديناميكية وإزاحة القطب.

l تتبّع الجودة: يمكن تحميل معلمات اللحام لكل نقطة لحام (التيار، والضغط، والزمن، وعدد مرات تآكل القطب) إلى نظام تنفيذ التصنيع (MES)، مما يتيح إمكانية تتبع الجودة عبر دورة الحياة الكاملة. وهذا مطلب شائع في أنظمة جودة صناعة السيارات (مثل IATF 16949).

الخلاصة: يمكن تلخيص الخصائص الأساسية لروبوتات اللحام النقطي في: قدرة تحميل عالية، وحركة عالية السرعة من نقطة إلى نقطة، وتطبيق دقيق للضغط بواسطة مسدسات لحام مؤازرة، وتكامل نظام يعتمد بدرجة كبيرة على أدوات التثبيت والقوالب.

في مجال تصنيع السيارات، تُعد روبوتات اللحام النقطي من المعدات الأساسية في خط إنتاج الهياكل قبل الطلاء. ولا تقتصر التحديات التقنية على التحكم في الحركة ذات الحمولة العالية للروبوت نفسه، بل تشمل أيضًا التكامل العميق لعمليات اللحام وأنظمة الأتمتة — بما في ذلك تعويض تآكل الأقطاب، والتحكم التعاوني بين عدة آلات، والمراقبة اللحظية لجودة اللحام. وإذا كنتَ تقيم تطبيق روبوتات اللحام النقطي، فمن المستحسن التركيز على: دقة تموضع قطعة الشغل، وإعدادات دورة إعادة تجليخ الأقطاب، والتصميم الاحتياطي لنظام التبريد. وغالبًا ما تكون هذه عوامل رئيسية تؤثر في زمن تشغيل خط الإنتاج.

وبهذا نختتم مقدمة تصنيف وخصائص روبوتات اللحام. تُستخدم روبوتات اللحام على نطاق واسع في مختلف الصناعات. وقد أسهم ظهورها في تقليل شدة العمل اليدوي، وإتاحة العمل في البيئات المعقدة، والتشغيل المستمر، وزيادة إنتاجية العمل، وخفض استثمار الشركات.
