إنذار محرك السيرفو لماكينة ثني الأنابيب CNC؟ لا داعي للذعر، اتبع طريقة استكشاف الأخطاء وإصلاحها هذه ومن المرجح أن تقوم بإصلاحها.

كل من يعمل بآلات ثني الأنابيب يعرف أن أكبر مشكلة في الطرازات ذات التحكم الرقمي CNC هي إنذار محرك السيرفو. فظهور سلسلة من الرموز على الشاشة يعني أن الماكينة متوقفة، وأن المشروع بأكمله سيتأخر. يبدو هذا مخيفًا، لكنه في الواقع يرجع إلى مشكلات في ثلاثة مجالات: «الحمل الميكانيكي، والتوصيلات الكهربائية، وإعدادات المعلمات». وفيما يلي جمعتُ خبرتي عبر السنوات لشرح كل نوع من الإنذارات على حدة.

الخطوة 1: عند حدوث إنذار، دوِّن الرمز.

أكواد الإنذار تشبه «السجل الطبي» للمعدات؛ فكتابتها بشكل خاطئ يشبه وصف الدواء الخطأ. وبغض النظر عن علامة النظام التجارية، احرص على تسجيل رمز الإنذار الكامل الظاهر على الشاشة، ووصف العطل، وظروف التشغيل وقت الحادثة (مثل: أي أنبوب كان يُثنى، وما هي مادته). تختلف خصائص الأنظمة: فـ FANUC يعرض غالبًا إنذار زيادة حمل السيرفو "SRVO-414"، وتعرض Siemens كثيرًا "25201" للمراقبة المحيطية، بينما لدى Mitsubishi أكواد مثل "AL.E6" و"AL.16". تدوين الرمز هو الخطوة الأولى؛ ويمكنك العثور عليه في الدليل أو بالبحث عبر الإنترنت.

الخطوة 2: إنذار زيادة الحمل (الأكثر شيوعًا، ويشكل 60-70%)

إذا كان سطح المحرك ساخنًا جدًا ويعرض المشغل رموزًا مثل "OL" أو "AL.50"، فالأرجح أنها حالة زيادة حمل. وغالبًا ما يكون السبب ميكانيكيًا: نقص تشحيم سكة التوجيه، أو تعليق مسمار القيادة، أو شد زائد في سير التوقيت، أو عدم محاذاة القالب. أدر العمود يدويًا لتشعر بالمقاومة. وهناك احتمال آخر وهو أن زمن التسارع/التباطؤ مضبوط على قيمة قصيرة جدًا، مما يجعل المحرك يتعرض لتيار لحظي مرتفع جدًا ويُفسَّر خطأً على أنه زيادة حمل. الحل: أولًا افحص تشحيم أجزاء النقل، ثم جرّب زيادة زمن التسارع/التباطؤ بشكل مناسب في معلمات المشغل.

الخطوة 3: إنذار المشفر (دقة الزاوية تعتمد عليه)

إذا كان المشغل يعرض "AL.16" (Mitsubishi) أو "Encoder Error" أو "25000" (Siemens)، أو إذا كانت الزاوية غير مضبوطة أو يهتز المحرك بشكل مفرط، فالمشكلة غالبًا في وصلة المشفر. يحدث ذلك عادةً في هذه المواضع: ارتخاء موصلات المشفر أو دخول الماء/الزيت إليها، أو تلف أسلاك التدريع، أو انقطاع الكابل داخليًا عند نقاط الانحناء. وتكون مشغلات السيرفو من Delta عرضة لهذه المشكلات بشكل خاص، ولا سيما جسر التقويم ودائرة تغذية راجعة المشفر. يمكنك توصيل مقاومة على التوازي مباشرةً لاختبار ما إذا كانت التغذية الراجعة طبيعية. الحل: أعد توصيل الموصلات ونظفها، وتحقق من وجود انحناء أو تلف في الكابل. عند استكشاف هذا النوع من الأعطال، انتبه إلى التمييز بين مشكلات البرامج والأعطال المادية؛ فأسلوب الاستبعاد هو الأكثر موثوقية لتحديد موضع الخلل.

الخطوة 4: مشكلات جهد التغذية أو التوصيلات الكهربائية

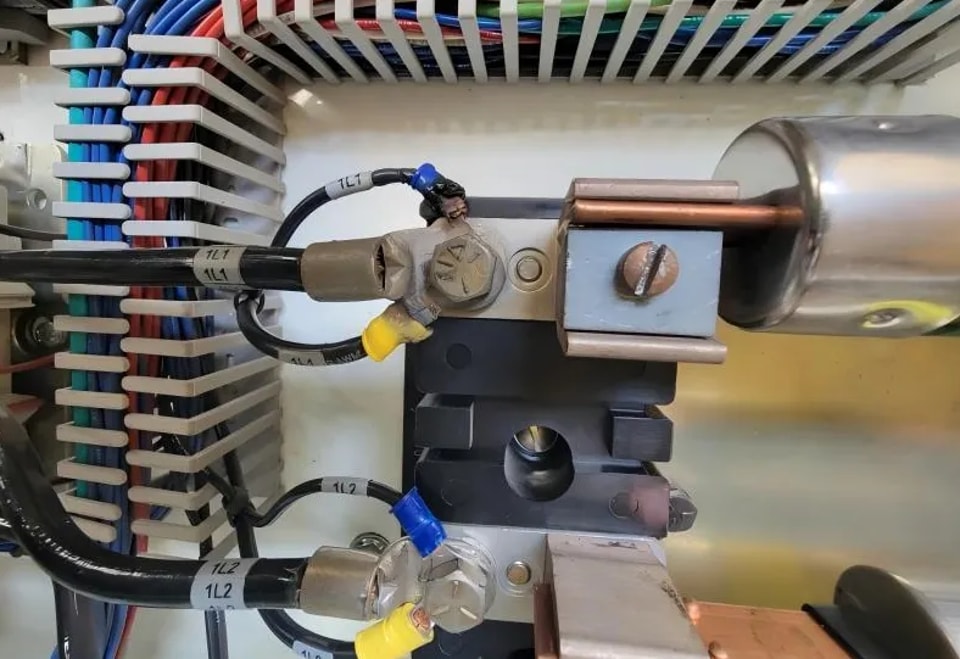

إذا أطلق الجهاز إنذارًا مباشرةً عند التشغيل، أو إذا لم يستجب المحرك إطلاقًا، فافحص مصدر الطاقة أولًا. استخدم مقياسًا متعددًا لقياس جهد الإدخال (ويجب أن تكون التقلبات ضمن±10%)، وتحقق مما إذا كان جهد ناقل التيار المستمر في المشغل ضمن المستوى المطلوب، وتأكد مما إذا كان القاطع قد فصل. عندما تطلق عدة مشغلات سيرفو إنذارًا في الوقت نفسه، فالأرجح أن مصدر الطاقة الرئيسي يعاني من فقدان طور أو هبوط جهد. وإذا كان الإنذار يخص محورًا واحدًا فقط، فركّز على فحص خطوط القدرة (U، V، W) وخطوط المشفر لذلك المحور، مع التحقق من دخول الماء إلى الموصلات ووجود أرجل مثنية.

الخطوة 5: فشل الاتصال

إذا كانت الشاشة تعرض خطأ الاتصال "AL.E6" (Mitsubishi) أو "AL.16"، فغالبًا يكون السبب ضعف تلامس التوصيلات أو نقص في المعلمات. خطوات الاستكشاف: افصل كابل الاتصال وأعد شده بإحكام، واستعد برنامج PLC الاحتياطي، وتحقق من إعدادات رقم المحطة ومعدل الباود في المشغل. إذا كان التداخل شديدًا، فيجب استخدام كابلات محمية لخطوط الإشارة، مع تأريض طبقة التدريع من طرف واحد عند المشغل. كما أن تثبيت الكابل أمر بالغ الأهمية؛ إذ ينبغي تثبيته بإحكام في موضع ثابت لتقليل إجهاد الانحناء.

الخطوة 6: إنذارات ناتجة عن مفاتيح الحد أو التداخل

قد يصدر الإنذار إذا ضغط عمود على مفتاح حد نهائي صلب، أو حدث تصادم بين الأجزاء الميكانيكية، أو لم يُغلق باب الأمان بإحكام. أولًا، افحص بصريًا موضع كل عمود. إذا كان يضغط على مفتاح حد، فحرّكه في الاتجاه المعاكس لفكّه؛ وإذا لم يكن يضغط على مفتاح حد، فتحقق مما إذا كانت إشارة مفتاح الحد نفسه طبيعية.

تسلسل استكشاف الأعطال عمليًا (ابدأ بالأكثر احتمالًا):

① أوقف التشغيل لمدة 5 دقائق ثم أعد التشغيل: ستختفي بعض الإنذارات الوهمية تلقائيًا.

② افحص مصدر الطاقة ودائرة الإيقاف الطارئ: تشكل مشكلات فقدان الطور أو الإيقاف الطارئ نسبة كبيرة من الإنذارات الوهمية.

③ تأكد من خطوط المشفر وخطوط القدرة: افصل الموصلات وأعد توصيلها لقياس الاستمرارية.

④ استبعد مشكلات الحمل الميكانيكي والتشحيم: أدر المحرك يدويًا للتحقق من أي تعليق.

⑤ تحقق من إعدادات معلمات المشغل: انتبه بشكل خاص إلى أزمنة التسارع/التباطؤ، ونِسَب التروس الإلكترونية، وقيم حد العزم.

⑥استبدال قطع الغيار للتحقق: بدّل المحركات أو السيرفو من الطراز نفسه لتحديد أعطال العتاد بسرعة.

منطق أساسي لاستكشاف الأعطال: إذا استمر الإنذار بعد إزالة محور سيرفو، فعادةً يمكن استبعاد وجود خلل في ذلك المحور. واصل استخدام هذه الطريقة لإزالة محاور السيرفو الأخرى حتى يختفي الإنذار. وبذلك يمكن تحديد العطل في محور محدد، ثم استخدام الطرق المذكورة سابقًا لفحص مشغل هذا المحور، والمشفّر، والمحرك، والكابلات، والعوامل الخارجية.

عادات الصيانة الدورية والوقاية من الإنذارات

افحص مروحة تبريد المحرك شهريًا ونظّف الغبار السطحي؛ وكل ستة أشهر، وعند إيقاف التشغيل، امسح داخل الخزانة الكهربائية بقطعة قماش ونظّف موصلات المشفّر؛ افتح غلاف المشغل واستخدم مكنسة كهربائية أو فرشاة ناعمة لإزالة الغبار من لوحة الدوائر—البيئات الصناعية معقدة، والعديد من الإنذارات تنتج عن دوائر قصر بسبب تراكم الغبار. أثناء الفحوصات الروتينية، تحقّق من درجة حرارة المحرك ومن عمل مروحة التبريد بشكل طبيعي، واستخدم أحيانًا برنامج التشخيص لفحص معدل الحمل لمتابعة الحالة. بالإضافة إلى ذلك، لا تستخدم مطرقة مطلقًا لضرب عمود محرك السيرفو مباشرةً عند تركيب الوصلة أو إزالتها، لأن ذلك سيتلف المشفّر الدقيق الموجود في الطرف الآخر من المحرك.

إن إنذارات السيرفو في آلات ثني الأنابيب CNC ليست سببًا للقلق. ما دمت تتبع أسلوب استكشاف الأعطال القائم على «تسجيل الرمز→ فحص إحساس الماكينة→ قياس جهد الدائرة الرئيسية→ فحص كابل تغذية الراجعة للمشفّر→ التحقق من معلمات النظام»، يمكن تحديد السبب الجذري لمعظم الإنذارات في غضون 30 دقيقة.
