تُعد آلات الثني ضرورية في تشكيل المعادن، حيث تتيح ثني الصفائح المعدنية والمواد الأخرى بدقة. لتحقيق الأداء الأمثل، تُستخدم أدوات وملحقات متنوعة إلى جانب هذه الآلات. يقدم هذا المستند نظرة متعمقة على الأدوات والملحقات الأكثر شيوعًا لآلات الثني، ووظائفها، وأفضل الممارسات لتطبيقها.

الأدوات الأساسية لآلات الثني

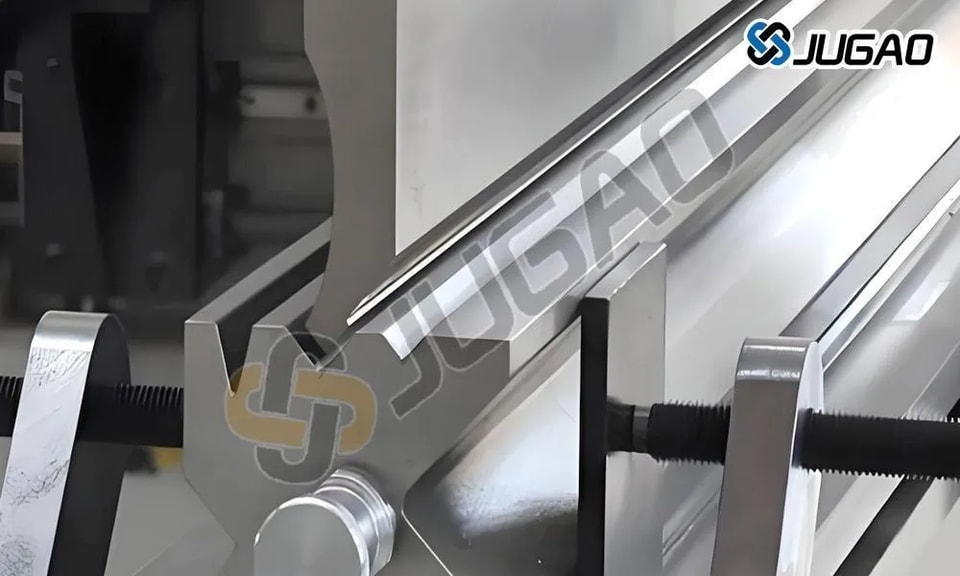

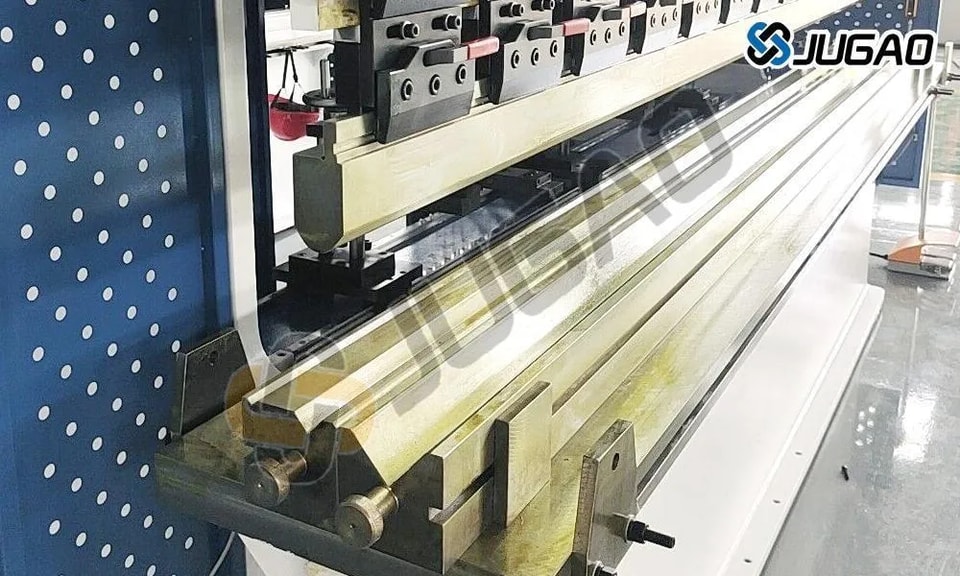

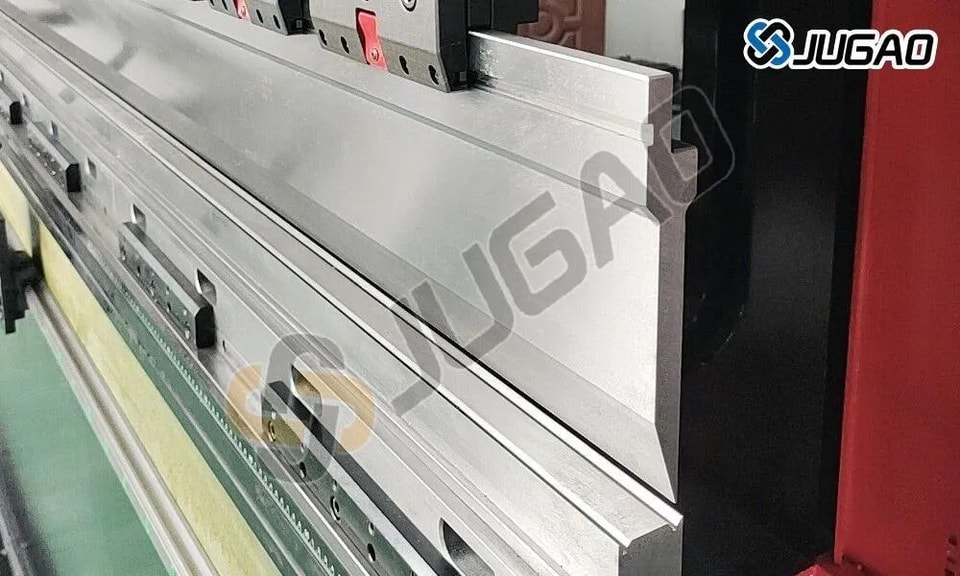

1. قوالب مكابس الثني (مجموعات الأدوات)

تُعد قوالب مكابس الثني حاسمة لتشكيل الصفائح المعدنية إلى الأشكال المرغوبة. وهي تتكون من:

l القالب العلوي (Punch): المكون الذكري الذي يطبق القوة على قطعة العمل.

l القالب السفلي (Die): المكون الأنثوي الذي يشكل المعدن.

الأنواع الشائعة من القوالب:

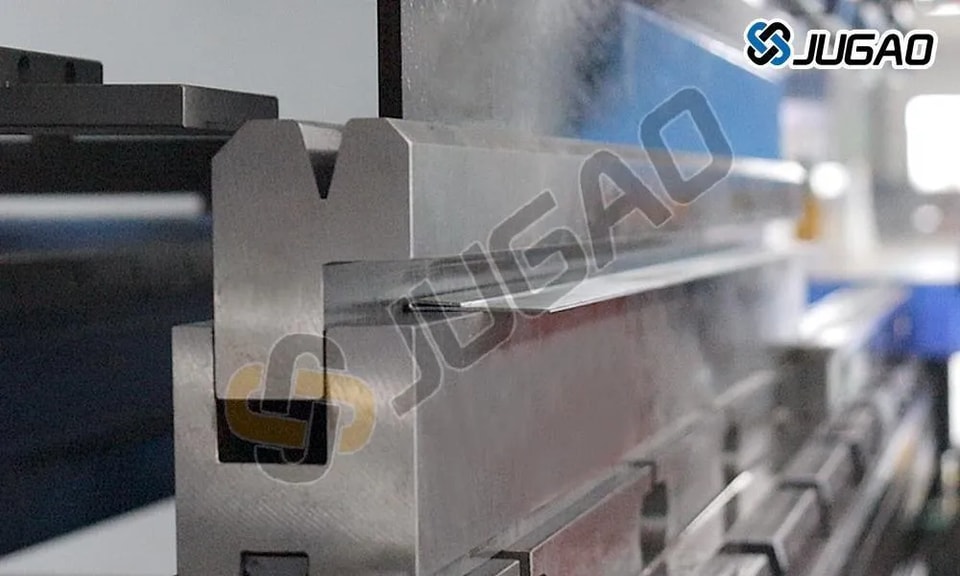

l قوالب V: تُستخدم للثنيات القياسية (مثل زوايا 90 درجة).

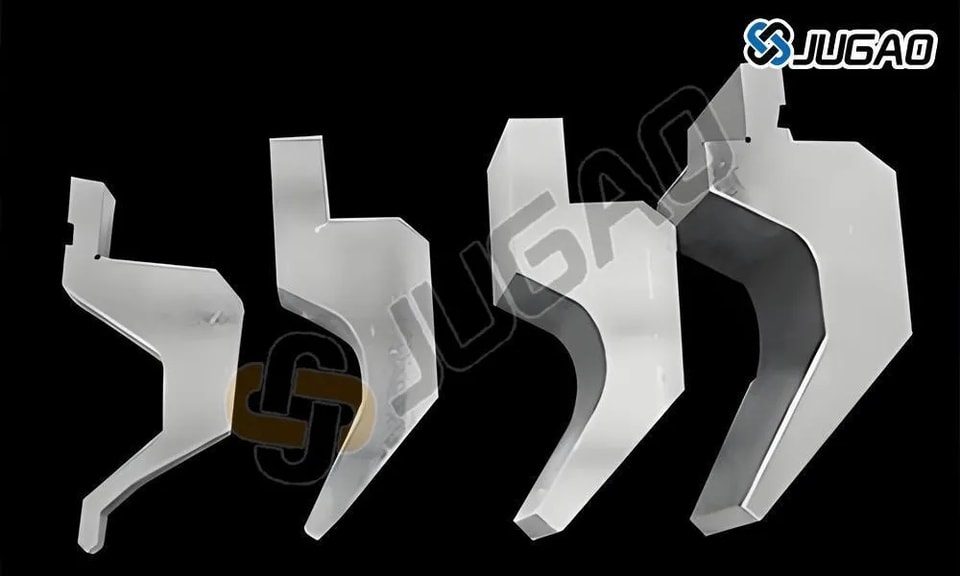

l قوالب Gooseneck: تسمح بحواف العودة العميقة.

l قوالب الزوايا الحادة: للثنيات الأكثر حدة من 90 درجة.

l قوالب الحواف المطوية: تُنشئ حوافًا مطوية للدرزات المعززة.

l قوالب نصف القطر: للانحناءات المنحنية بدلاً من الزوايا الحادة.

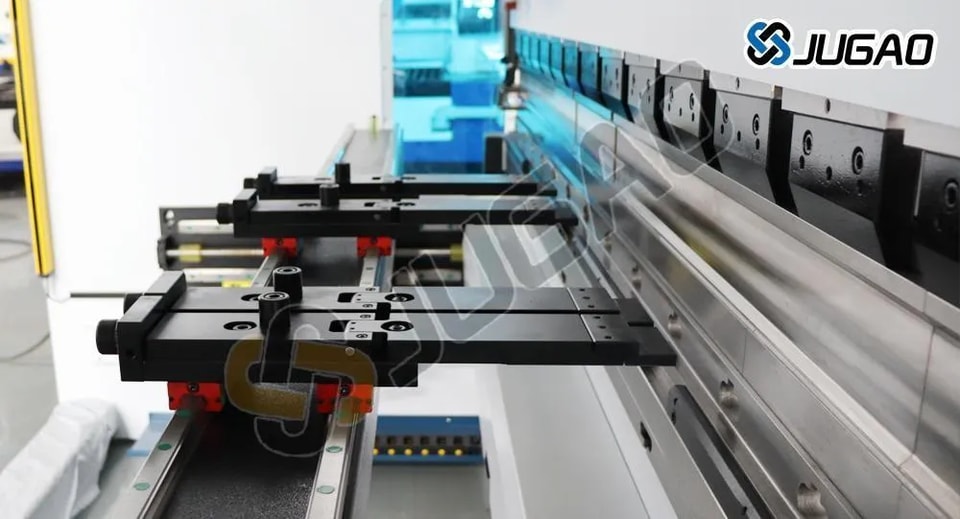

2. القياسات الخلفية

تضمن القياسات الخلفية التموضع الدقيق للقطعة قبل الانحناء. تحسن القياسات الخلفية المتحكم بها بالتحكم الرقمي الحاسوبي (CNC) الدقة والتكرار.

3. أنظمة التاج

لتعويض انحراف مكابس الانحناء، تضبط أنظمة التاج (اليدوية أو الآلية) السرير للحفاظ على قوة الانحناء الموحدة على طول القطعة.

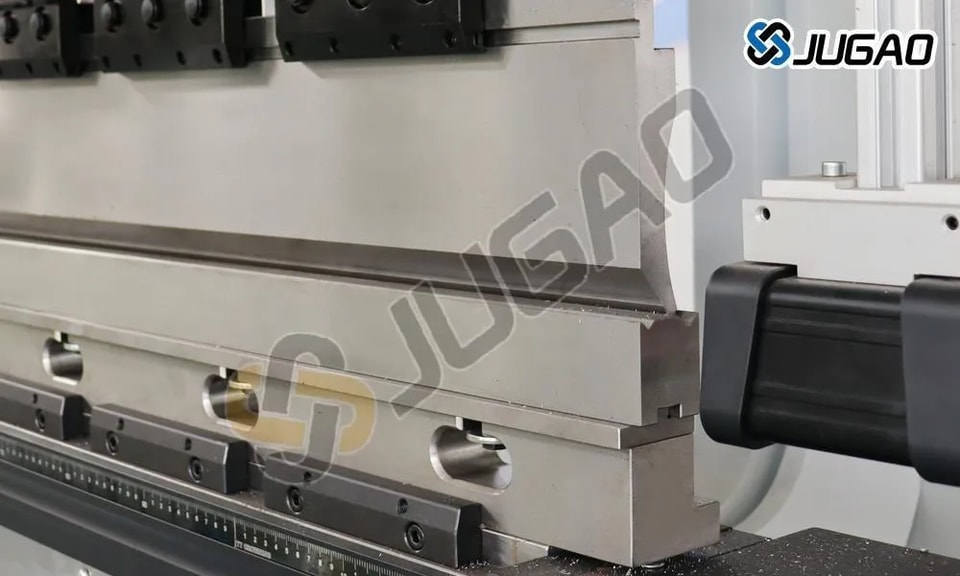

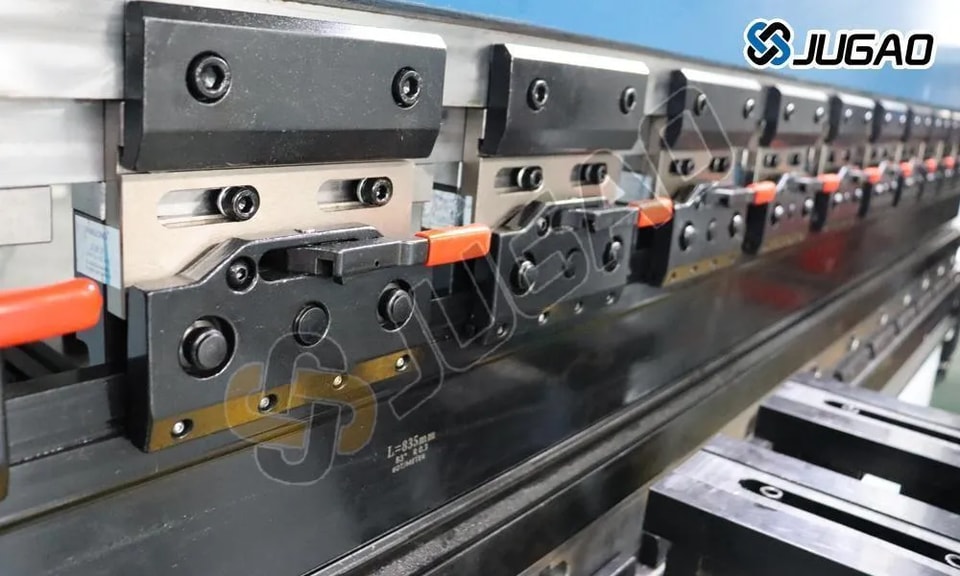

4. حوامل الأدوات والمشابك

هذه تؤمن القالب العلوي والسفلي في مكانهما، مما يضمن الاستقرار أثناء التشغيل. تسمح أنظمة التغيير السريع بتبديل القوالب بشكل أسرع.

ملحقات آلات الانحناء الرئيسية

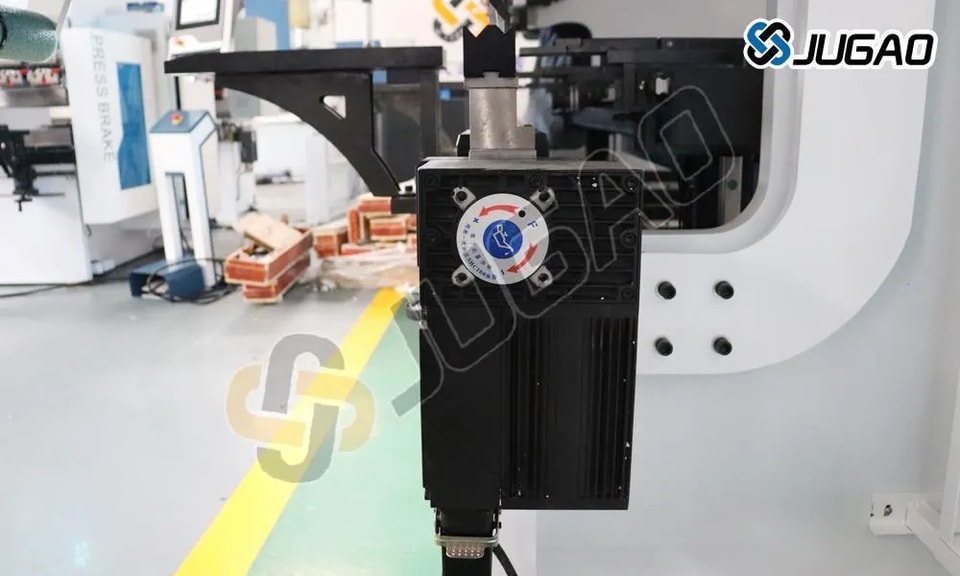

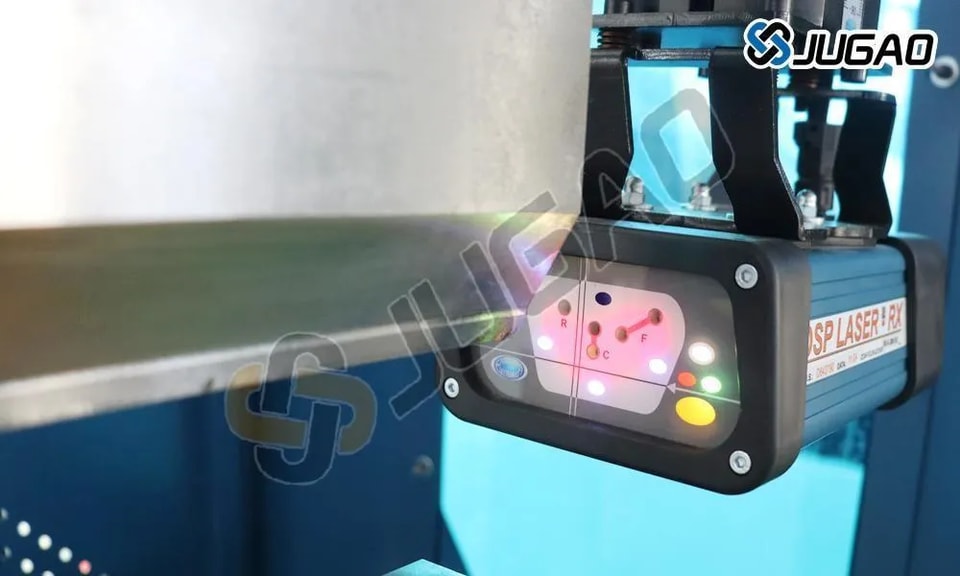

1. واقيات الأصابع وأنظمة الليزر الآمنة

تمنع إصابات المشغل عن طريق الكشف عن وجود اليد بالقرب من منطقة الانحناء.

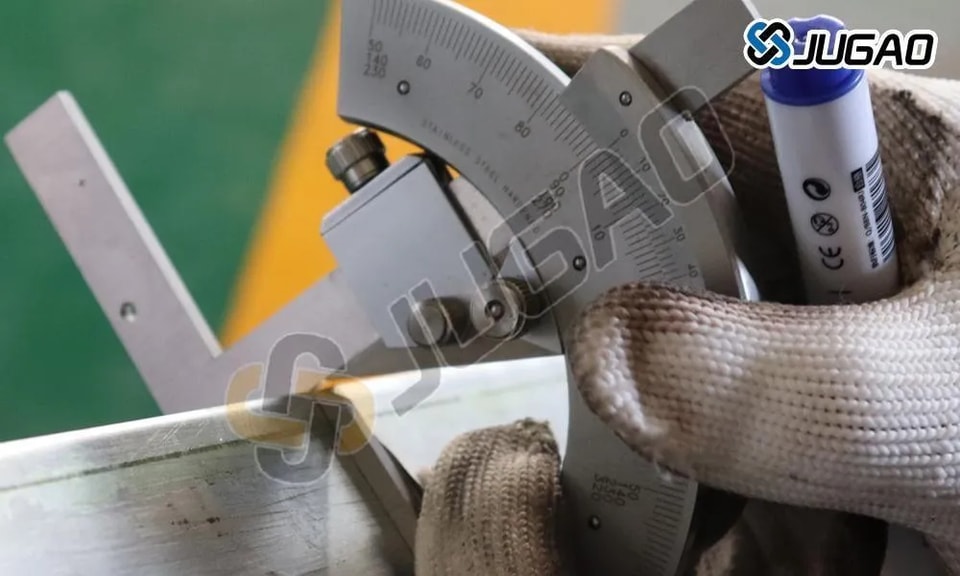

2. أجهزة قياس الزوايا

l المنقلات الرقمية: تقيس زوايا الانحناء بدقة عالية.

l مستشعرات الزوايا (المتكاملة مع CNC): توفر ردود فعل فورية للتعديلات الآلية.

3. دعامات ورفاعات الألواح

تساعد في التعامل مع الألواح الكبيرة أو الثقيلة، مما يقلل من إجهاد المشغل.

4. أنظمة التحكم الهيدروليكية والتحكم الرقمي بالحاسوب

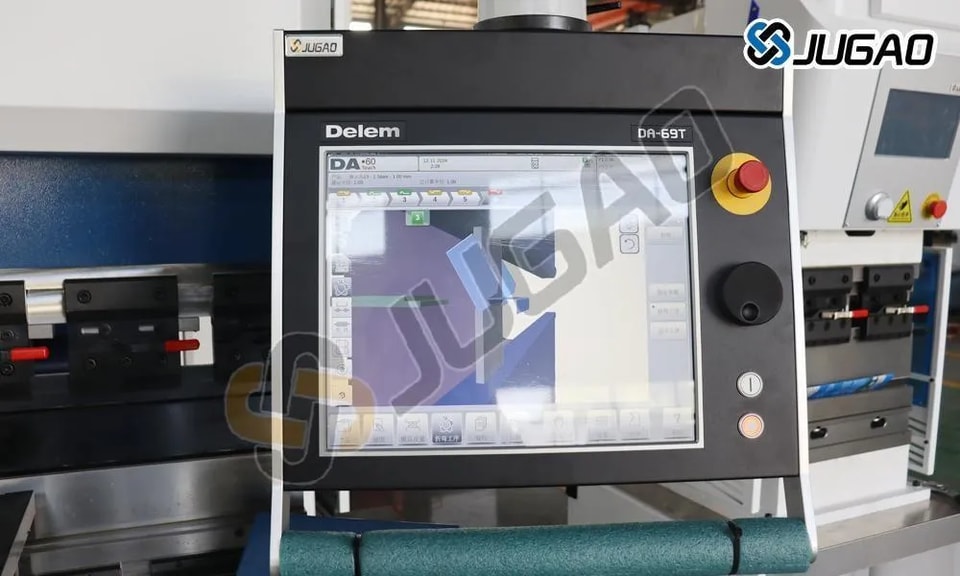

l وحدات التحكم بالتحكم الرقمي بالحاسوب: برمجة وأتمتة تسلسلات الثني.

l أنظمة الضغط الهيدروليكية: ضمان تطبيق قوة متسقة

5. مشاريع خطوط الثني بالليزر أو الثنائيات الباعثة للضوء

إسقاط دليل مرئي على قطعة العمل، لتحسين دقة المحاذاة.

6. حواجز تقليل الضوضاء

تقليل ضوضاء مكان العمل الناتجة عن عمليات الثني.

معايير اختيار أدوات الثني والملحقات

عند اختيار الأدوات والملحقات، ضع في الاعتبار:

l سُمك ونوع المادة (الصلب، الألومنيوم، إلخ)

l متطلبات زاوية ونصف قطر الثني

l توافق الماكينة (الطناج، طول السرير)

l حجم الإنتاج (الأعمال عالية الحجم مقابل الأعمال المخصصة)

l احتياجات الأتمتة (CNC مقابل التشغيل اليدوي)

الصيانة وأفضل الممارسات

l التفتيش المنتظم: فحص القوالب للتآكل أو التشققات أو عدم المحاذاة.

l التشحيم المناسب: يقلل الاحتكاك ويطيل عمر الأداة.

l التخزين الصحيح: تنظيم الأدوات لمنع التلف.

l تدريب المشغل: ضمان الاستخدام الآمن والفعال للملحقات.

الخلاصة

يؤثر الاختيار والاستخدام الصحيحين لأدوات وملحقات آلة الثني بشكل كبير على الدقة والكفاءة والسلامة في تصنيع المعادن. من خلال فهم أنواع القوالب والمقاييس وأنظمة الدعم المختلفة، يمكن للمصنعين تحسين عمليات الثني للحصول على نتائج متميزة.
