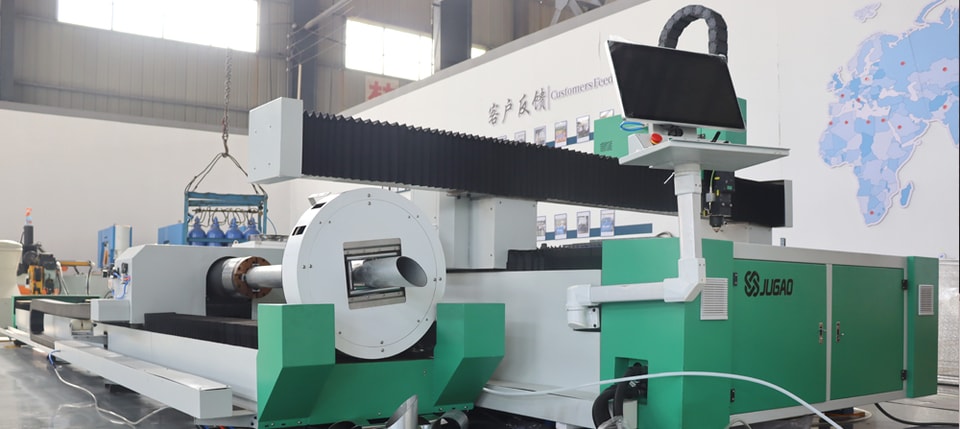

الأعطال الشائعة وحلول ماكينات القطع بالليزر

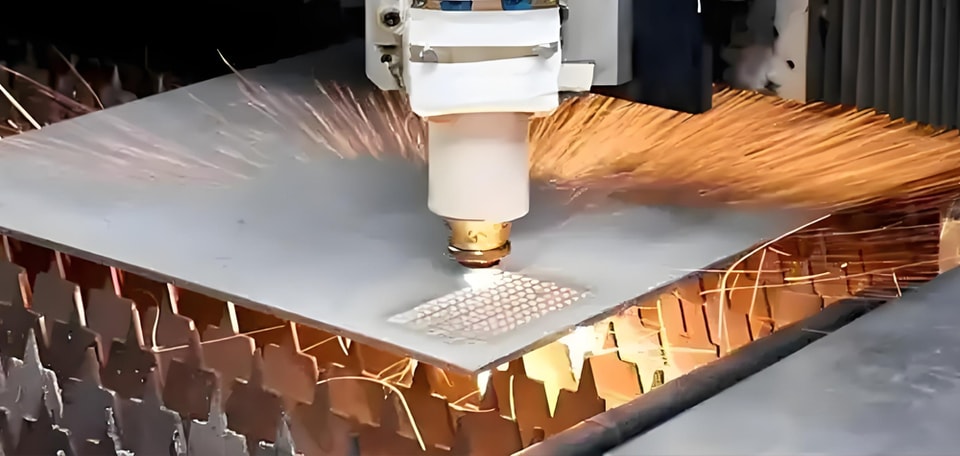

هل جودة القطع غير جيدة أم أنه لا يقطع بشكل كامل؟

إعداد القدرة منخفض جدًا، أو تم خفض المقاومة المتغيرة، أو أن الشعاع منحرف، أو العدسة متسخة، أو أن عدسة التركيز مركبة بالمقلوب، أو هناك مشكلة في البعد البؤري، أو في مزود طاقة الليزر، أو ضعف قدرة أنبوب الليزر، أو ارتفاع درجة حرارة الماء، أو عدم استقرار الجهد، إلخ. ويُعالج ذلك حسب الحالة الفعلية، من الأسباب البسيطة إلى الأعمق.

هل يتعذر الاتصال بالجهاز؟

هل تم تثبيت برنامج تشغيل اللوحة؟ وهل كابل USB أو كابل الشبكة موصولان بشكل صحيح؟ (قد يكون كابل USB أو كابل الشبكة تالفًا، أو لوحة المحول تالفة، أو اللوحة نفسها، إلخ.)

عند تشغيل الجهاز يعود إلى نقطة الأصل ويتحرك في الاتجاه المعاكس؟

مفتاح نقطة الأصل تالف

هل الرسومات المقطوعة مشوهة ومتداخلة؟

مسمار عجلة التزامن مرتخٍ، أو سلك المحرك مقطوع، أو المحرك تالف، أو المشغّل، أو الجهد، إلخ.

لا يمكن تشغيل الجهاز ويفصل القاطع الداخلي عند تشغيله؟

هل زر الإيقاف الطارئ بارز؟ وهل الدائرة الخارجية موصلة؟ وهل القاطع الداخلي للجهاز مغلق؟ وهل يُسمع صوت طقطقة عند تشغيل الجهاز؟ إذا كان الأمر كذلك، فيُرجى فحص الكونتاكتور الرئيسي ومحولة التحكم، إلخ؛ كما أن تسرب حماية الماء يؤدي إلى دخول الماء وحدوث قصر في مزود طاقة الليزر (مثلًا إذا كانت حماية الماء JGHY1257C مثبتة على الجانب وكان مزود طاقة الليزر أسفلها مباشرة)، أو قصر في مضخة الماء 107، أو أن القاطع الداخلي صغير جدًا، إلخ.

شرر في خط الجهد العالي؟

هذه المشكلة مزعجة حقًا. يُنصح بوضع غلاف عازل عالي الجهد على الجزء الخارجي من خط الجهد العالي.

هل حجم الرسم كبير جدًا أم صغير جدًا؟

هل حجم الرسم الناتج هو نفسه؟ هل يتغير موضع ارتفاع المحور Z؟ وهل ملف المعايرة، إلخ؟

هل يختلف لون مركز الصورة المطبوعة عن اللون المحيط بها؟

اضبط معامل التركيز، واضبط بؤرة المحور W، إلخ.

هل موضع الرسم الوسمي منحرف؟

إن موضع المحور X أو Y لعدسة الجلفانومتر منحرف. ابحث عن نقطة المركز واضبط موضع المحورين XY وفقًا لاتجاه الانحراف الفعلي.

هل يهتز المحوران XY لعدسة الجلفانومتر عشوائيًا عند بدء التشغيل، وهل يهتز المحرك الديناميكي عشوائيًا مع ضوضاء غير طبيعية؟

استبدل مزود الطاقة التبديلية ±12±15؛ واستبدل مزود الطاقة التبديلية ±12±28

لا يوجد ضوء؟

هل عودة الماء من أنبوب الليزر وأجهزة التبريد الأخرى طبيعية؟ وهل يتغير موضع المحور W؟ وهل مزود طاقة الليزر DC48V32A طبيعي؟

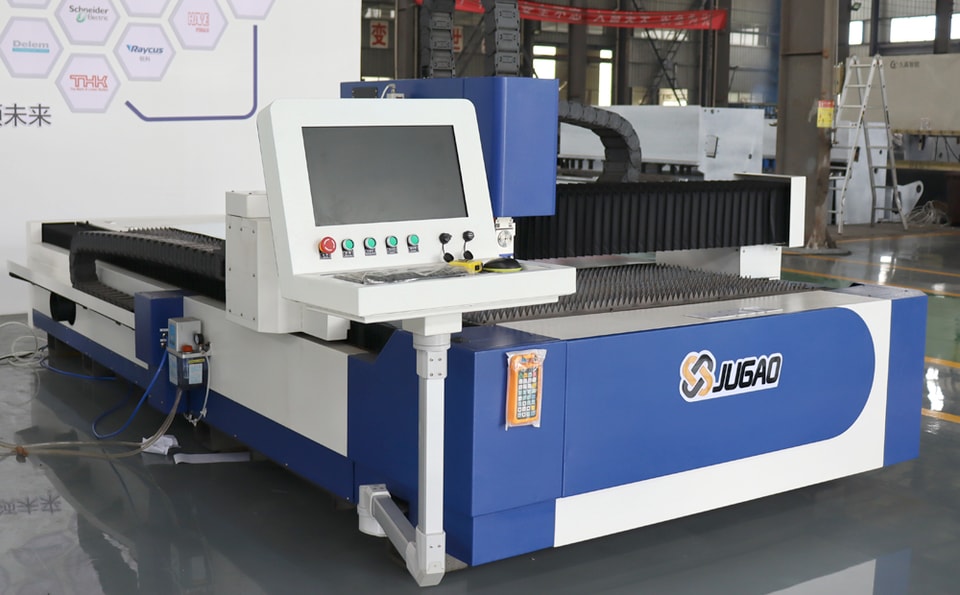

لا توجد شاشة عرض عند بدء التشغيل؟

هل مزود الطاقة التبديلية 5V12V24V طبيعي؟ وهل لوحة العرض، إلخ.

هل تفشل لوحة العرض عندما لا يعود إلى نقطة الأصل عند بدء التشغيل؟

استبدل بطاقة التشغيل دون اتصال

هل لا يتغذى المحور Z أو يتحرك بضعف؟

مشكلة في محرك تغذية المحور Z، أو مشكلة في المشغّل، أو المحمل، أو وجود جسم غريب xx، إلخ.

هل لا يصدر الأنبوب الزجاجي ضوءًا؟

يشمل التحكم في إصدار الضوء من الأنبوب الزجاجي بشكل رئيسي أنبوب الليزر، ومزود طاقة الليزر، ونظام تدوير الماء، وإشارة إصدار الضوء. وتشمل إشارة إصدار الضوء إشارة PWM التي ترسلها اللوحة، وإشارة حماية الماء، وإشارة مفتاح الباب، إلخ. لذلك فإن عدم إصدار أنبوب الليزر للضوء يرجع أساسًا إلى أنبوب الليزر، ومزود طاقة الليزر، ونظام تدوير الماء، وإشارة إصدار الضوء. وبشكل عام، يُفحص أولًا ما إذا كان مزود طاقة الليزر يعمل بشكل طبيعي، وما إذا كان هناك أي خلل في الأنبوبين الداخلي والخارجي لأنبوب الليزر، وما إذا كان نظام تدوير الماء طبيعيًا. وإذا لم يكن كذلك، فيجب إجراء الاستبدال أو الضبط المناسب. وإذا كانت الجوانب المذكورة أعلاه طبيعية، فيجب النظر في مشكلة إشارة إصدار الضوء. وعادةً ما يتم اختبار أنبوب الليزر ومزود طاقة الليزر عبر قصر الإشارة (قصر التيار 5v في مزود طاقة الليزر مع AIN، وقصر حماية الماء P مع GND، واستخدام المفتاح غير القابل للقفل للتحكم في L وGND). إذا أمكن إصدار الضوء بشكل طبيعي بهذه الطريقة، فهذا يعني أن أنبوب الليزر ومزود طاقة الليزر ليسا معطلين. وتكون المشكلة عندئذٍ في إشارة مفتاح حماية الماء، أو المرحل، أو مفتاح الباب، أو إشارة PWM الخاصة باللوحة، إلخ، ويمكن التخلص منها بالتتابع. أما إذا لم يصدر الضوء بهذه الطريقة، فالمشكلة تكون في أنبوب الليزر أو مزود طاقة الليزر. وعند صعوبة الحكم، يمكن حلها بالاستبدال.

هل أنبوب ليزر RF لا يصدر ضوءًا؟

عندما تكون قناة الماء غير مسدودة ويبدأ مزود طاقة الليزر بشكل طبيعي، قِس أولًا ما إذا كان جهد تيار مستمر 48V الخاص بمزود طاقة الليزر طبيعيًا؛ وتحقق من التوصيل بين الطرفين 4 و13 في القابس ذي الـ25 سنًا لأنبوب الليزر. إذا كان التوصيل ممكنًا، فهذا يعني أن إشارة حماية الماء طبيعية. وإذا لم يكن ذلك ممكنًا، فتحقق من حماية الماء؛ وقِس الجهد بين الطرفين 7 و20. إذا لم يكن مضبوطًا أو كان جهد التيار المستمر عند البدء حوالي 4 إلى 5 فولت، فهذه إشارة طبيعية (توصيل بمستوى منخفض) عند الضبط أو بدء التشغيل. وإذا كان الماء، ومزود الطاقة، وهاتان الإشارتان طبيعيين، فيمكن عادةً الحكم بأن أنبوب الليزر تالف. وإذا كانت الإشارة غير طبيعية، فهذا يعني أن هناك مشكلة في اللوحة أو الدائرة الكهربائية.

بعد استبدال أنبوب ليزر RF، تظهر رسالة تفيد بأن توصيل أنبوب الليزر غير صحيح.

إذا كان الموصل (السلك الداخلي غير مفصول باللحام أو غير مقصور)، وخط الطاقة (القطب السالب في الجهة اليمنى من xx موصول بسلك التأريض)، ودائرة الماء موصلة بشكل طبيعي. وإذا ظل التوصيل غير طبيعي بعد إعادة تشغيل المبرد والجهاز، فعادةً يكون السبب مشكلة في لوحة توصيل الموصل ذي الـ25 سنًا. فهي تالفة أو غير متوافقة. على سبيل المثال، لوحة دائرة أنبوب xx وغير xx غير متوافقتين.

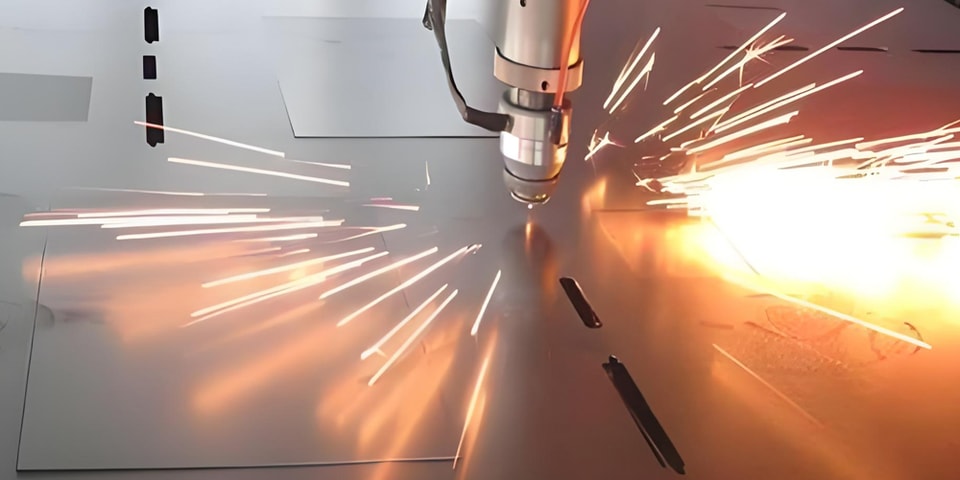

هل يوجد انحراف في قطع ماكينة القطع؟

1.) (عند قطع رسومات ثقيلة أو متساوية الخط بعد القطع، تكون المسافة كبيرة جدًا) "انحراف القطع أثناء التغذية. الأول هو مسافة الخطوة لمحور التغذية. والثاني هو القياس الفعلي لـ xx*مسافة الخطوة الأصلية/xx الفعلية (ضبط التغذية XX). والثاني هو التحقق مما إذا كانت عجلة قفل السير المتزامن لمحور التغذية وعجلة قفل السير المتزامن للمحرك مرتخيتين. والثالث هو أن الشبكة الدوارة مرتخية ويوجد انزلاق نسبي بين محور التغذية. تحقق مما إذا كانت هناك ظاهرة xx.

2.) انحراف القطع دون تغذية. أحد الأسباب هو ارتخاء محرك العربة أو عجلة التزامن للمحور البصري. والسبب الثاني هو فقدان الخطوات. وقد يكون فقدان الخطوات بسبب ضبط سرعة المعالجة أو سرعة الحركة الخاملة أو التسارع على مستوى مرتفع جدًا. وقد يكون بسبب سوء تلامس سلك محرك العربة. وقد يكون بسبب أن تيار المشغّل صغير جدًا. وقد يكون بسبب تلف المشغّل أو المحرك. وبشكل عام، فإن ظاهرة فقدان الخطوات بسبب عطل في المحرك نادرة.

هل يطعم المغذي طولًا زائدًا؟

عادةً ما يكون سبب تغذية المغذي بطول زائد هو تلف المفتاح الكهروضوئي أو عدم ضبط حساسية الضوء في المفتاح الكهروضوئي بشكل صحيح. إن حساسية الضوء في المفتاح الكهروضوئي للمغذي قابلة للضبط. وعند توصيل المفتاحين العلوي والسفلي وإغلاقهما، يبدأ المغذي بالعمل عندما تكون شدة الضوء أكبر من xx، وحتى إذا وُجدت مادة مقطوعة تحجبها، فسيتم استشعارها على أنها مرور للضوء، وبالتالي سيواصل التغذية مدة أطول من اللازم. في هذه الحالة، اضبط مقبض الضبط ذو درجة xx عند وصلة المفتاح الكهروضوئي حتى يضيء مؤشر المفتاح الكهروضوئي عند وجود مادة تحجبه.

هل بقعة ضوء الجالفانومتر خشنة جدًا؟

شدة الضوء غير كافية. عندما يتم ضبط المسار البصري الأساسي ومسار موسِّع الحزمة الضوئية بشكل جيد، ويتم ضبط البعد البؤري الديناميكي جيدًا، تظل البقعة الضوئية خشنة. يلزم ضبط المسافة بين العدستين في موسِّع الحزمة. وبالنسبة لموسِّع الحزمة ثلاثي التكبير الشائع استخدامه في شركتنا، يُضبط عادةً ليكون قطر بقعة الخروج من موسِّع الحزمة 13–14 مم للحصول على نتائج أفضل. ويمكن أيضًا ضبطه بشكل مناسب وفقًا لمتطلبات معالجة العميل.

هل يحدث إثارة ذاتية ديناميكية للجالفانومتر؟

أزيز ديناميكي: بالنسبة للديناميكي xx، اضبط R103 وR28 لضبط الإثارة الذاتية والأزيز. إذا لم ينجح الضبط، فقِس ما إذا كان محور المحرك يقصر مع الهيكل. عند القياس، افصل سلك طاقة المحرك، وإلا فستكون هناك حالة توصيل مستمر. إذا كان سلك طاقة المحرك مفصولًا وما زالت نتيجة القياس تُظهر توصيلًا، فاستخدم فيلمًا عازلًا لعزل المحرك عن الهيكل جيدًا قبل ضبط R103 وR28. بعد الانتهاء من الضبط، استبدله إذا لم تكن النتيجة ناجحة.

هل حجم العلامة أو القطع في آلة الوسم وآلة القطع غير صحيح؟

في آلة الوسم الديناميكية، يكون الحجم غير صحيح عندما لا تتحرك عدسة الجالفانومتر صعودًا وهبوطًا. وعادةً ما يكون السبب هو تغيير بيانات معلمات المعايرة أو حدوث خطأ. أعد ضبط معلمات الجالفانومتر xx لحل المشكلة. أما في آلة القطع، فيكون حجم القطع غير صحيح، ويحدث ذلك عادةً بسبب خطأ في مسافة الخطوة وعدد نبضات المشغّل. ويمكن عادةً حل المشكلة بتحديد عدد النبضات وحساب مسافة الخطوة.

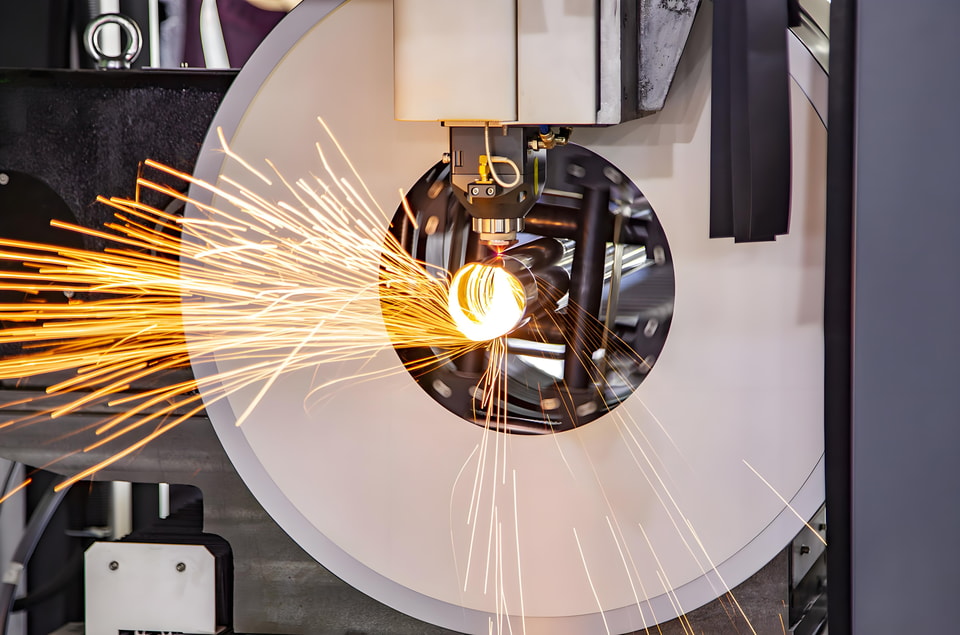

هل اتجاه العودة إلى الأصل في آلة القطع معكوس عند تشغيلها؟

ينتج هذا النوع من الأعطال عادةً عن تلف مفتاح نقطة الأصل. وهناك نوعان من مفاتيح نقطة الأصل: مفتاح تقارب ومفتاح تلامس (مفتاح تحكم مغناطيسي). وغالبًا ما يكون اتجاه العودة إلى الأصل المعكوس ناتجًا عن قصر في ملف المفتاح. ويؤدي الاستبدال إلى حل المشكلة.

هل العطل في مصدر تغذية تبديل التيار المستمر لموتور آلة القطع أو مشغّل الموتور أو خط الموتور أو مزوّد طاقة المشغّل؟

تتمثل الأعراض المحددة لهذا النوع من الأعطال في المعدات عادةً في: (1) عدم تحرك رأس الليزر (2) تحرك رأس الليزر بشكل غير طبيعي أثناء التشغيل، مع وجود توقف مفاجئ أو اهتزاز وما إلى ذلك. وعند حدوث هذا النوع من الحالات، يُلاحظ ويُقاس أولًا ما إذا كان مصدر التغذية التبديلية DC بجهد 48 فولت أو 42 فولت يعمل بشكل صحيح. فعدم كفاية جهد التغذية أو عدم استقراره يسبب هذا العطل. وإذا كان مصدر التغذية التبديلية يعمل بشكل طبيعي، فيجب النظر فيما إذا كان العطل في مشغّل الموتور أو خط الموتور. وللتأكد من الموتور، يُلاحظ أولًا ما إذا كان الموتور نفسه يدور بسلاسة عندما يكون غير موصول بالطاقة ويكون خط الموتور مفصولًا عن المشغّل. وإذا كان الموتور نفسه يدور بشكل غير طبيعي، فيمكن الحكم مباشرةً بوجود عطل في الموتور واستبداله. وإذا كان الموتور يعمل بشكل طبيعي، فَقِس ملف الموتور. بالنسبة إلى موتور سداسي الأسلاك، فإن A+ وA- تيار متردد يُعدّان مجموعة من الملفات، وكذلك ac وa+ يتم تشغيلهما على التوالي، وbeb+ وb- مجموعة أخرى من الملفات، والتوصيل يكون كما سبق. إذا كان التوصيل غير طبيعي، فيمكن الحكم مباشرةً بوجود عطل في الموتور. بالنسبة إلى مشغلات الخطوة xx وYAK0، عندما تكون تغذية التيار المستمر طبيعية ويكون خط الموتور مفصولًا، وإذا لم يكن مصباح المؤشر في المشغّل مضاءً، فيمكن الحكم مباشرةً بوجود عطل في المشغّل. وإذا تعذر الحكم المباشر، فيمكن الاختبار بطريقة الاستبدال. في هذا النوع من الأعطال، يكون عطل خط الموتور منخفض الاحتمال. وبعد استبعاد الموتور والمشغّل، يجب فحص خط الموتور للتحقق من وجود قصر أو انقطاع. استخدم مقياسًا متعددًا لإجراء قياسات تفصيلية للتوصيل والانقطاع.

هل أنبوب الليزر لا يصدر ضوءًا؟

1) مفتاح مستوى الماء تالف.

2) السلك عالي الجهد مقطوع

3) أنبوب الليزر تالف أو محترق

4) مزوّد الطاقة الضوئية تالف

5) لا توجد دورة للماء (بما في ذلك انسداد أنبوب الماء وعدم عمل مضخة الماء)

6) خط حماية الماء مقطوع أو به تلامس ضعيف

7) لا يوجد دخل بجهد 220 فولت إلى مزوّد طاقة الليزر

8) لا توجد إشارة داخلة إلى مزوّد طاقة الليزر (خط الإشارة مقطوع أو به تلامس ضعيف، أو أن مرحل التحكم في إخراج الضوء تالف، أو أن بطاقة اللوحة تالفـة، أو أن لحام الأسلاك غير جيد)

9) بطاقة المحورين المتصلة بالخط تالفـة

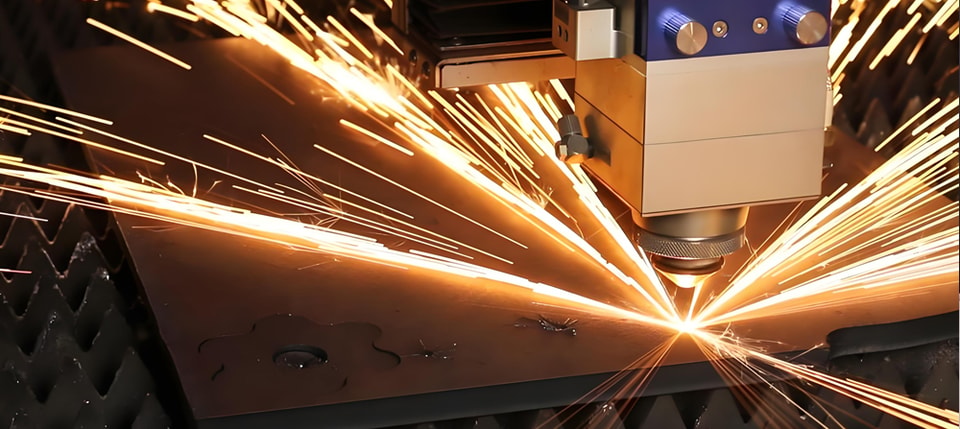

هل خرج الضوء من أنبوب الليزر ضعيف جدًا؟

1) أنبوب الليزر محترق أو عدسة أنبوب الليزر محترقة

2) تراجع شدة ضوء أنبوب الليزر

3) أحد مكونات مزوّد طاقة الليزر محترق

4) إعداد قدرة الليزر منخفض جدًا

5) لم يتم ضبط منظم الطاقة على الحد الأقصى

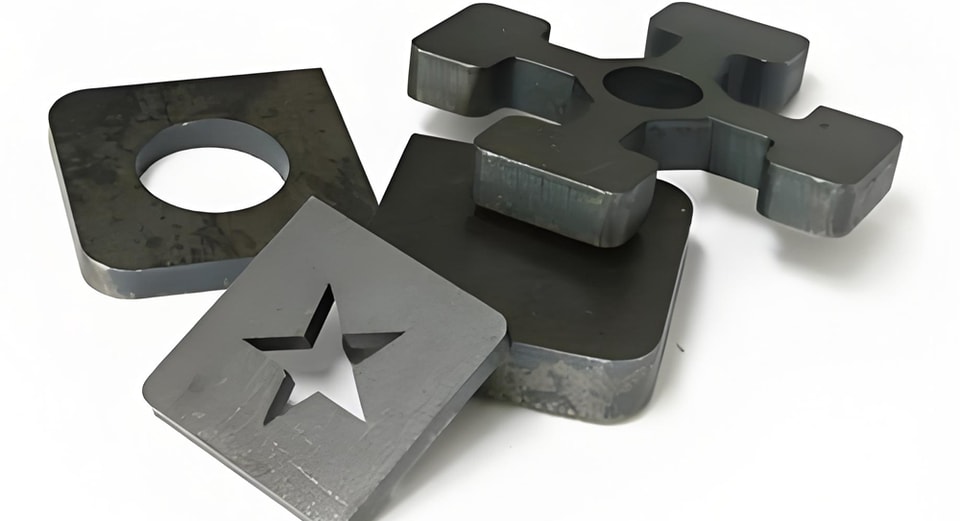

هل لا يمكن القطع؟

1) ضوء أنبوب الليزر ضعيف والقدرة منخفضة

2) عدسة الليزر متسخة أو تالفة

3) عدسة الليزر غير مركبة جيدًا وهي مرتخية

4) طول البؤرة غير صحيح

5) انحراف الشعاع

6) إعداد قدرة أنبوب الليزر منخفض جدًا

7) سطح المنصة غير مستوٍ

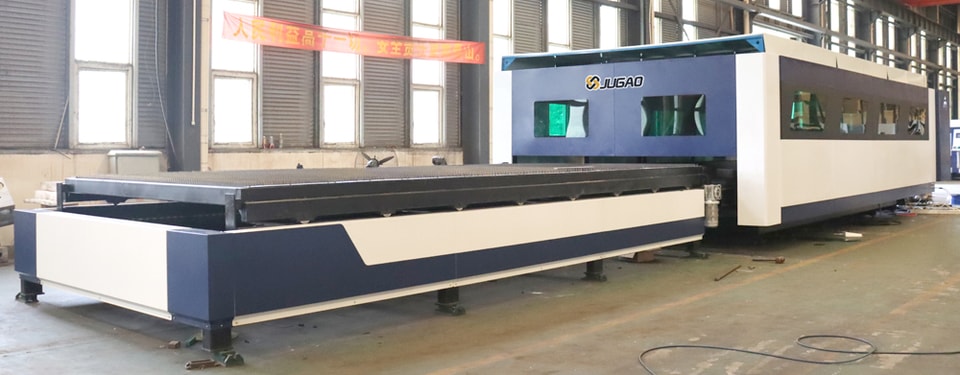

هل لا يمكن بدء تشغيل الآلة؟

1) الآلة غير موصولة بالطاقة

2) القاطع الهوائي مفصول

3) زر الإيقاف الطارئ مضغوط

4) زر البدء تالف

5) محول 24 فولت تالف

6) القاطع تالف

7) السلك مقطوع

8) تلامس السلك ضعيف

9) مزوّد الطاقة التبديلية 24 فولت تالف

ألا يمكن لمحوري X وY في الماكينة الحركة؟

1) مزوّد الطاقة التبديلية 42 فولت تالف

2) اللوحة تالفة

3) توجد مشكلة في خط الإشارة

ألا يتحرك محور X أو Y في الماكينة، أم لا توجد بهما طاقة؟

1) الدرايفر غير موصول بالطاقة

2) الدرايفر تالف

3) تلامس سلك الدرايفر ضعيف أو مقطوع

4) قابس المحرك تالف أو تلامسه ضعيف

5) عمود المحرك مكسور

6) جزء الجلد في عمود القيادة مرتخٍ أو مكسور

7) توجد مشكلة في خط إشارة الدرايفر

8) المنزلق عالق أو عجلة القيادة عالقة
