تحليل شامل لـ press brake: المعدة التقنية الأساسية في مجال تشكيل المعادن

القيمة الأساسية ومبدأ عمل مكبس الثني

تجعل لدونة المواد المعدنية منها المادة الأساسية للصناعة الحديثة، ومكبس الثني هو المعدّات الرئيسية لتحقيق التشكيل الدقيق باستخدام هذه الخاصية. وباعتباره المعدّات الأساسية في مجال معالجة الصفائح المعدنية، فإن مكبس الثني يحول المعدن المسطح إلى أشكال هندسية معقدة متنوعة عبر التحكم الدقيق في عملية التشوه، بما يلبي نطاقًا واسعًا من احتياجات التصنيع من الفضاء الجوي إلى الأجهزة المنزلية اليومية.

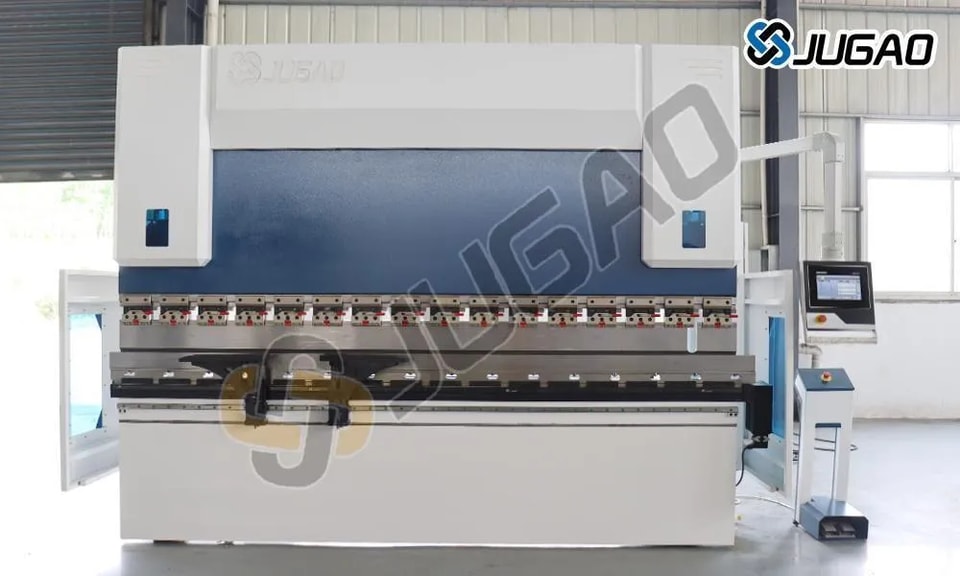

مكبس الثني هو معدّات صناعية تُستخدم للتشكيل البارد للألواح المعدنية. ويطبّق ضغطًا قابلًا للتحكم لجعل اللوح المعدني يُحدث تشوهًا لدنًا في موضع محدد للحصول على الزاوية والشكل المطلوبين. وباعتباره المعدّات الأساسية في مجال معالجة الصفائح المعدنية، فإن مكبس الثني يمكنه تلبية مختلف احتياجات المعالجة، من الثني البسيط الأحادي إلى التشكيل المعقد متعدد المراحل.

أصل تسمية المعدّات والتطور التكنولوجي

يجمع المصطلح المهني "Press Brake" بين مفهومين أساسيين:

l Press: مشتقة من الكلمة اللاتينية "pressare"، وتشير إلى جهاز ميكانيكي يطبّق الضغط

l Brake: في الإنجليزية القديمة، تعني أداة ضغط، وقد استُخدمت لوصف معدات التشكيل منذ القرن الرابع عشر

لقد تطورت مكبس الثني لتصبح أنظمة معالجة عالية الدقة تدمج التقنيات الميكانيكية والهيدروليكية والكهربائية وتقنيات CNC. وقد شهد تطورها التكنولوجي قفزة ثورية من التشغيل الميكانيكي اليدوي إلى التحكم الرقمي CNC الكامل.

التصنيف التقني ومقارنة أداء مكبس الثني الحديثة

مقارنة تقنيات القيادة السائدة

التصنيف حسب نظام التحكم

تحليل المعايير التقنية الأساسية

l القوة الاسمية (الحمولة): تحدد سُمك المادة القابلة للمعالجة، وصيغة الحساب: T=(K×S×L×σb)/1000

l (K: معامل الأمان 1.2-1.5، S: سُمك اللوح مم، L: طول الثني مم، σb: مقاومة الشد للمادة MPa)

l طول طاولة العمل: تتراوح المواصفات القياسية من 1 م إلى 12 م، ويحدد أقصى عرض للمعالجة

l ارتفاع الفتحة: يؤثر في ارتفاع قطعة العمل واختيار حجم القالب

l نظام تعويض الانحراف: تقنية أساسية لضمان استقامة ثني قطع العمل الطويلة

المكونات الرئيسية والتحليل التقني

هيكل الإطار

l لحام متكامل: هيكل من النوع C/النوع O، صلابة عالية

l عملية تخفيف الإجهاد: معالجة التقادم بالاهتزاز (إزالة أكثر من 95% من الإجهاد المتبقي)

l تحسين باستخدام العناصر المحدودة: انحراف طاولة العمل <0.02 مم/م

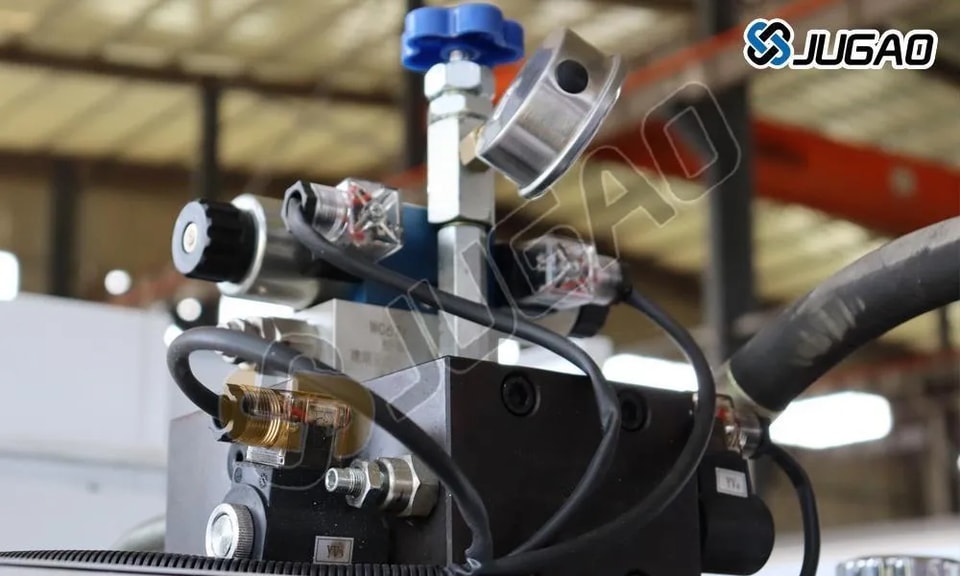

النظام الهيدروليكي

l التكوين المتقدم:

# صمام سيرفو نسبي (زمن الاستجابة <10 مللي ثانية)

# مجموعة المجمّع (تعويض التدفق الفوري)

# نظام التحكم في درجة حرارة الزيت (الحفاظ على 40±2℃)

l تقنية توفير الطاقة:

# مضخة ذات إزاحة متغيرة (توفير الطاقة 30%)

# التحكم المطابق للضغط

نظام القالب

l معايير المواد:

# القالب العلوي: 42CrMo (الصلادة HRC52-54)

# القالب السفلي: Cr12MoV (الصلادة HRC58-60)

l المعلمات الهندسية:

# عرض مجرى V = 6×سماكة المادة (قاعدة عامة)

# نصف قطر الطرف R = 0.2-0.6×سماكة المادة

عملية التشكيل

l الثني الهوائي:الطريقة الأكثر استخدامًا، وتُحدَّد زاوية التشكيل بواسطة فتحة القالب السفلي V وعمق الكبس

l الثني بالضغط السفلي:تشكيل عالي الدقة، يتطلب تحكمًا دقيقًا في الضغط والموضع

l الثني التدريجي:عملية تشكيل متعددة الأضلاع معقدة

l الثني بالدرفلة:تقنية خاصة لتشكيل الأقواس الكبيرة

إدارة دورة حياة المعدات

نظام الصيانة الوقائية

l الفحص اليومي: مراقبة 8 معلمات رئيسية (ضغط الزيت/درجة الحرارة/النظافة، إلخ)

l الصيانة الربع سنوية: فحص حجم جسيمات زيت الهيدروليك (وفق معيار NAS المستوى 8)

l العمرة السنوية: معايرة دقة سكة التوجيه واستبدال الأختام

حل الصيانة الذكية

l نظام مراقبة الاهتزاز (التنبؤ بعمر المحامل)

l تحليل الزيت عبر الإنترنت (الماء/القيمة الحمضية/التلوث)

l منصة التشخيص عن بُعد (بدعم تقنية 5G)

اتجاهات تطوير التكنولوجيا ومسارات الابتكار

تطبيقات التكنولوجيا المتقدمة

1. التحكم التكيفي:ضبط العملية في الوقت الحقيقي بناءً على خصائص المادة

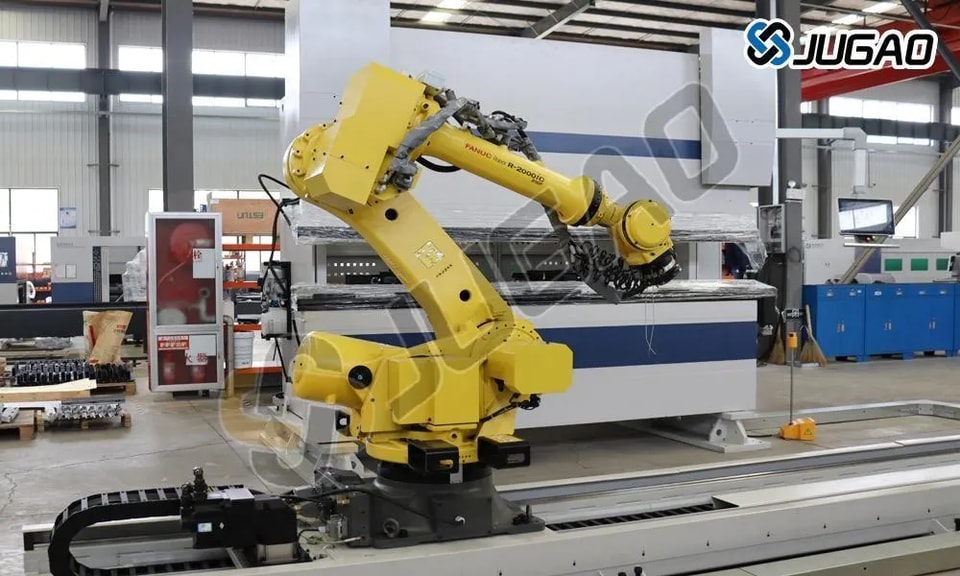

2. التعاون بين الإنسان والآلة:مراقبة منطقة الأمان وتقديم المساعدة في التوجيه

3. التصنيع الأخضر:معدل استرجاع ضباب الزيت >99%

4. الخط الرئيسي الرقمي:اتصال كامل للبيانات من التصميم إلى الخدمة

JUGAOمكبس الثنييمثل أعلى مستوى تقني في معدات تشكيل المعادن الحالية. ولا يقتصر تصميمه المبتكر على تلبية احتياجات التصنيع الحالية فحسب، بل يوفر أيضًا معدات أساسية موثوقة لبناء المصانع الذكية في عصر الصناعة 4.0. إن اختيار حل ثني مناسب سيعزز بشكل كبير قدرات التصنيع والقدرة التنافسية للشركة في السوق.
