تصنيف شامل لأحجام ماكينات القطع بالليزر

تصنيف أنظمة الليزر الصناعية

تُصنَّف معدات القطع بالليزر بشكل منهجي إلى ثلاث فئات رئيسية استنادًا إلى القدرة التشغيلية والأبعاد الفيزيائية. ويتيح هذا الإطار التصنيفي مواءمة دقيقة بين إمكانات الآلة والمتطلبات الصناعية المحددة عبر مختلف مستويات الإنتاج.

1. أنظمة ليزر مدمجة عالية الدقة

المواصفات الفنية:

l منطقة العمل:‏300×200 مم إلى 600×450 مم (12×8 بوصة إلى 24×18 بوصة)

l قدرة الليزر:‏30–100 واط (ثاني أكسيد الكربون/الألياف)

l دقة التموضع:‏±0.01 مم

l المساحة المطلوبة:أقل من 1.5 م² مع نظام مدمج لاستخلاص الأبخرة

الميزات المتقدمة:

l مسح غالفانومتري عالي الدقة (حتى 5000 نقطة/بوصة)

l مصادر ليزر مبردة بالهواء لتحقيق كفاءة أعلى في استهلاك الطاقة

l واجهة تشغيل HMI بشاشة لمس مع برنامج تصميم حصري

l ضبط تلقائي للتركيز (±0.1 مم)

القطاعات والتطبيقات المستهدفة:

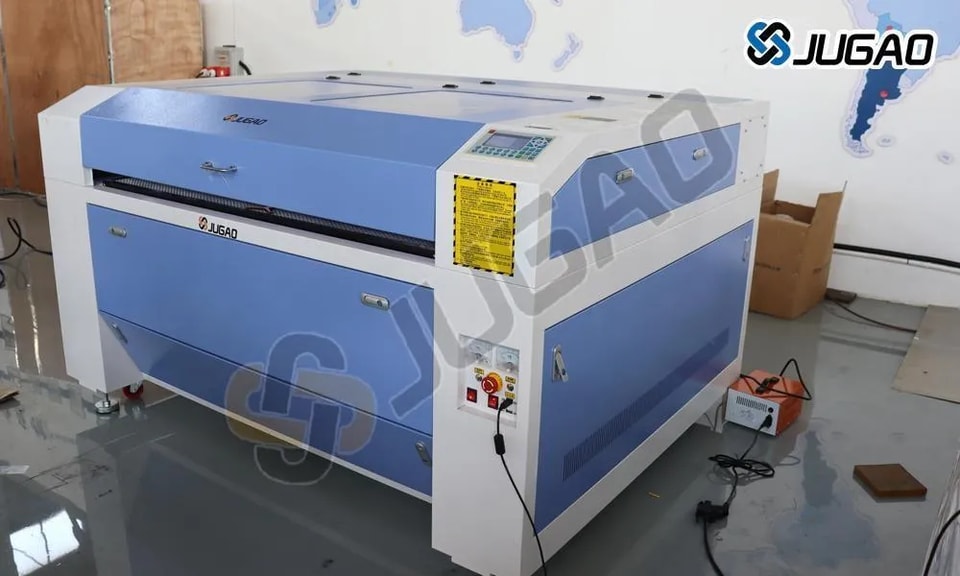

2. قواطع ليزر إنتاجية متوسطة المدى

المواصفات الفنية:

l منطقة العمل:‏600×450 مم إلى 1200×900 مم (24×18 بوصة إلى 48×36 بوصة)

l قدرة الليزر:‏100–300 واط (ألياف/قرص)

l سرعة القطع:حتى 20 م/دقيقة (فولاذ طري بسمك 1 مم)

l المساحة المطلوبة:3–5 م² مع نظام مناولة المواد

الميزات المتقدمة:

l خيارات تكوين هجينة بليزر مزدوج

l نظام تغيير الفوهة التلقائي

l تشخيصات الشعاع في الوقت الفعلي

l واجهة الصيانة التنبؤية

التطبيقات الصناعية:

l موردو المستوى الثاني لقطاع السيارات:

 النمذجة الأولية لألواح الهيكل

 تصنيع مكونات المقصورة الداخلية

 إنتاج أغلفة بطاريات المركبات الكهربائية

l شاشات نقاط البيع:

 هياكل أكريليك متعددة الطبقات

 هياكل مركّبة من المعدن والخشب

 القطع المتجهي عالي السرعة

l التصنيع المتقدم للمنسوجات:

 معالجة الأقمشة التقنية

 رصّ المواد المركبة

 التعشيق الآلي للأنماط

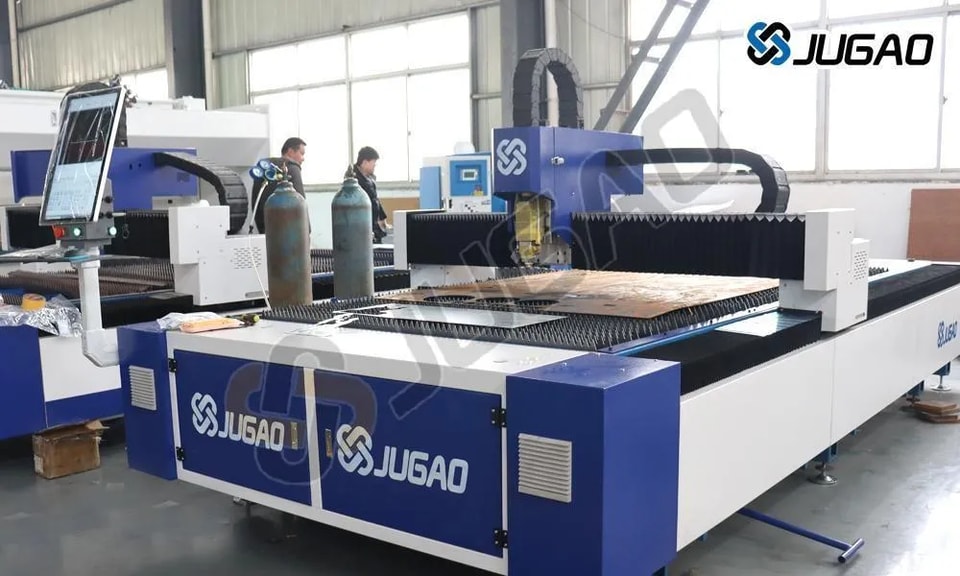

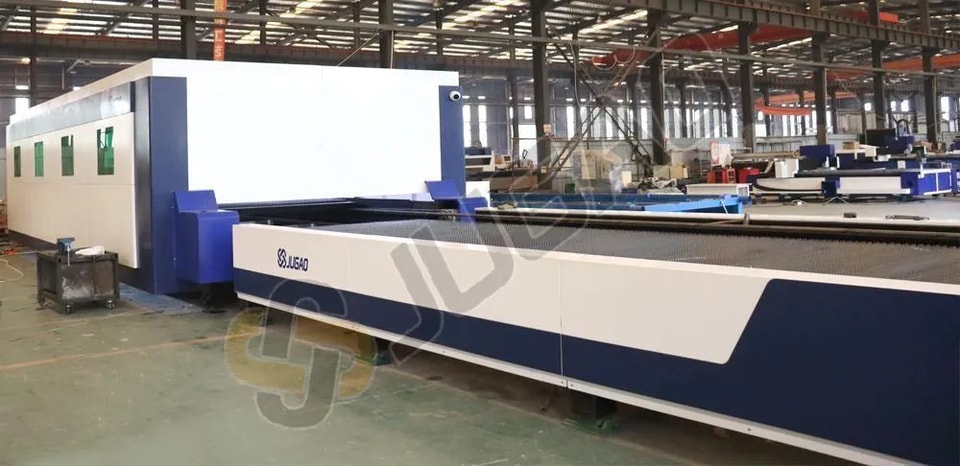

3. منصات الليزر الصناعية الثقيلة

المواصفات الفنية:

l منطقة العمل:1200×900 مم إلى 2500×1500 مم+ (48"×36" إلى 100"×60"+)

l قدرة الليزر:300 واط-15 كيلوواط (ألياف/CO₂)

l القدرة على معالجة المواد:حتى 50 مم من الفولاذ الطري

l المساحة المطلوبة:8-15 م² مع الأنظمة الطرفية

الميزات المتقدمة:

l أنظمة حركة خطية من نوع الجسر (دقة 0.05 مم/م)

l أتمتة التحميل متعدد الطبالي

l تقنية رأس القطع التكيفية

l وحدات فحص الجودة المدمجة

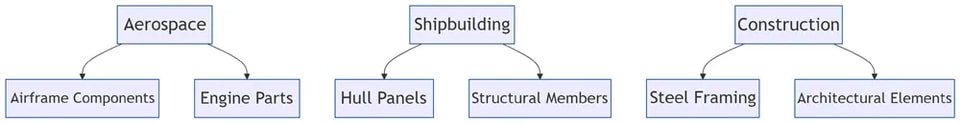

تطبيقات الصناعات الثقيلة:

مصفوفة المقارنة التقنية:

*لفولاذ منخفض الكربون مع مساعدة O₂

منهجية الاختيار

إطار اتخاذ القرار من أربع خطوات:

1. تحليل خصائص المادة

 إجراء اختبارات معدنية

 قياس الموصلية الحرارية

 تحديد معامل الانعكاسية

2. تقييم حجم الإنتاج

 حساب متطلبات الإنتاج السنوي

 تقييم أنماط الورديات

 استشراف سيناريوهات النمو

3. تدقيق المنشأة

 قياس المساحة الأرضية المتاحة

 التحقق من البنية التحتية للطاقة

 تقييم مسارات تدفق المواد

4. نمذجة التكلفة الإجمالية للملكية

 تكاليف المعدات الرأسمالية

 مصاريف المواد الاستهلاكية

 ساعات عمل الصيانة

 استهلاك الطاقة

تكامل التقنيات الناشئة

l ميزات التصنيع الذكي:

 مراقبة الأداء المدعومة بإنترنت الأشياء

 جدولة الأعمال عبر السحابة

 أدلة صيانة بالواقع المعزز

 تحسين العمليات بالتعلم الآلي

l عمليات مستدامة:

 أنظمة استعادة الطاقة

 تبريد مائي مغلق الدورة

 ترشيح الجسيمات بنسبة تزيد عن 99.97%

 أغطية عزل وتقليل الضوضاء

يُمكّن نظام التصنيف هذا المصنّعين من:

l تقليل وقت اختيار المعدات بنسبة 40-60%

l تحسين العائد على استثمار النفقات الرأسمالية

l تقليل اختناقات الإنتاج إلى الحد الأدنى

l الاستثمارات التقنية الجاهزة للمستقبل

للحصول على أفضل النتائج، يُنصح بالتشاور مع مهندسي تطبيقات الليزر لإجراء تحليل شامل للإنتاج قبل اعتماد مواصفات المعدات.
