دليل شامل لتغيير فتحات V في القوالب متعددة الفتحات (Multi-V Dies)

قائمة التحقق قبل التغيير

قبل البدء في عملية تغيير فتحة V، أكمل هذه التجهيزات الأساسية:

1. مراجعة متطلبات أمر العمل

l التحقق من نوع المادة وسماكتها

l تأكيد زوايا الانحناء وأنصاف الأقطار المطلوبة

l تحديد مقاس فتحة V الأمثل (عادةً 6–12× سماكة المادة)

2. تجهيز الأدوات اللازمة

l مقاسات المفاتيح المناسبة لمشابك القالب

l معدات الرفع (للقوالب التي يزيد وزنها على 15 كجم)

l دبابيس أو مقاييس المحاذاة

l أدوات المعايرة

3. إعداد منطقة العمل

l إخلاء مساحة عمل كافية حول ماكينة الثني

l التأكد من الإضاءة المناسبة

l تجهيز خردة معدنية لإجراء اختبارات الثني

الإجراء التفصيلي خطوة بخطوة

1. قفل أمان الماكينة

l فصل مفتاح التغذية الكهربائية الرئيسي

l تركيب أجهزة القفل المادية مع أقفال السلامة الشخصية

l التحقق من حالة انعدام الطاقة بمحاولة تشغيل دورة الماكينة

l ضع بطاقات «عدم التشغيل» عند جميع نقاط التحكم

*ملاحظة سلامة: وفقًا للمعيار OSHA 1910.147، تتطلب جميع أعمال الصيانة والخدمة تطبيق إجراءات القفل/الوسم بشكل صحيح.*

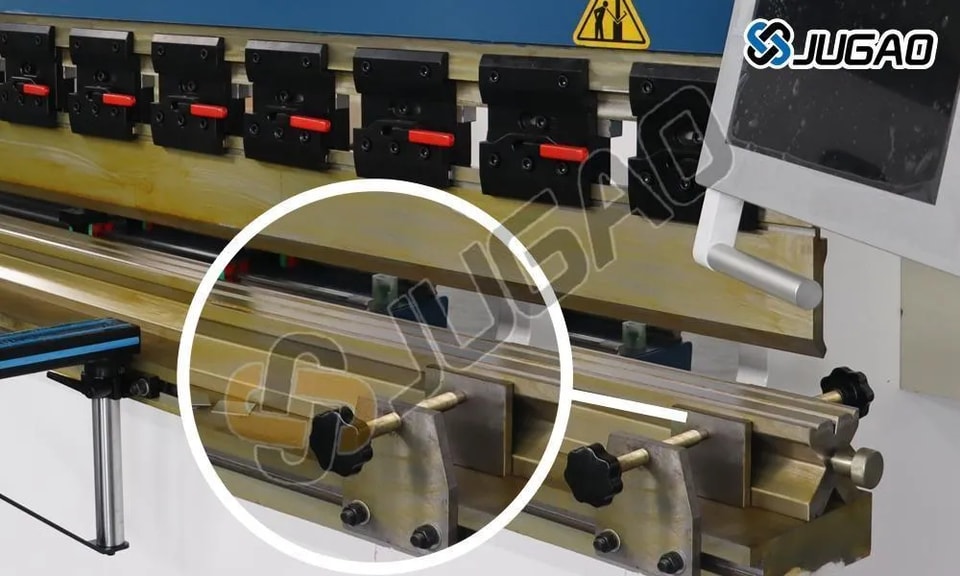

2. ضبط مشبك القالب

l تحديد نوع المشبك (ميكانيكي، هيدروليكي، أو هوائي)

l للمشابك الميكانيكية:

 استخدم مفتاح عزم معايرًا لضمان شدٍّ متسق

 فكّ تدريجيًا بنمط نجمي لتجنب الإجهاد غير المتساوي

l للأنظمة الهيدروليكية/الهوائية:

 حرّر الضغط ببطء باستخدام صمام التفريغ

 راقب مقاييس الضغط أثناء التفريغ

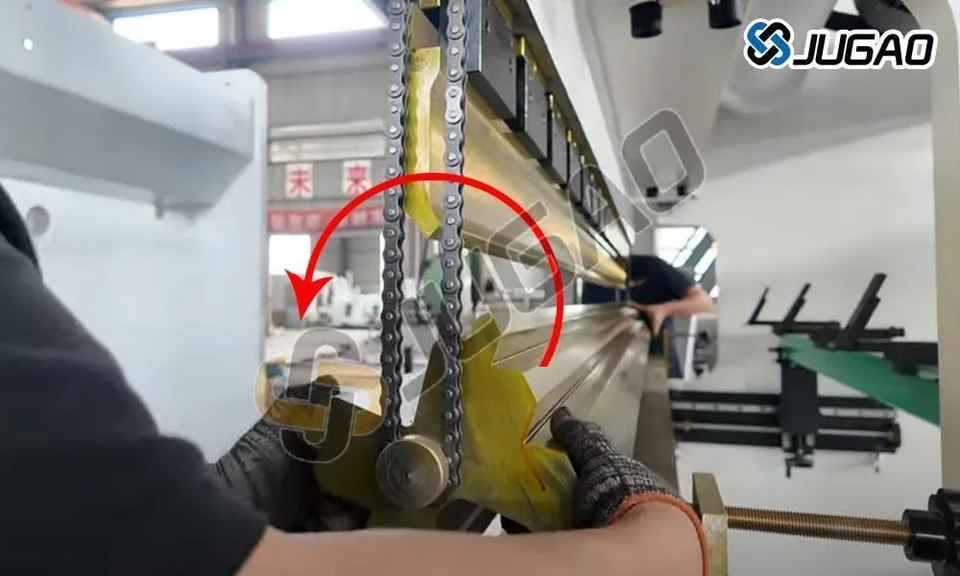

3. عملية تدوير القالب

1) أسلوب الرفع

l استخدم نقاط رفع متوازنة على القالب

l للتعامل اليدوي:

 حافظ على وضعية ظهر مستقيمة

 ارفع باستخدام الساقين لا الظهر

 استخدم الرفع الجماعي للقوالب التي يزيد وزنها عن 25 كجم

2) إرشادات الدوران

l نظّف أخاديد القالب قبل الدوران

l قم بمحاذاة علامات الدوران مع مؤشرات المرجع

l بالنسبة للقوالب ذات التعشيق المحدد، استمع إلى صوت «نقرة» الإحكام

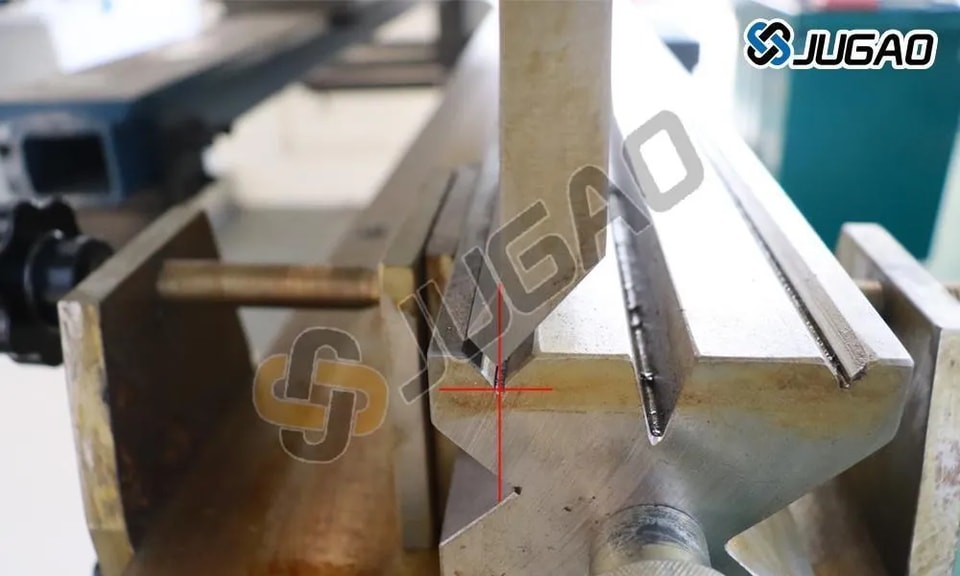

4. التحقق من المحاذاة الدقيقة

l استخدم مؤشرات القياس للتحقق من:

 المحاذاة العمودية (سماحية ±0.05 مم)

 التوازي الأفقي (±0.1 مم/م)

 تمركز القالب بالنسبة للسنبة

l تقنيات متقدمة:

 المحاذاة بالليزر للتطبيقات الحرجة

 أجهزة عرض الشكل الجانبي للأدوات المعقدة

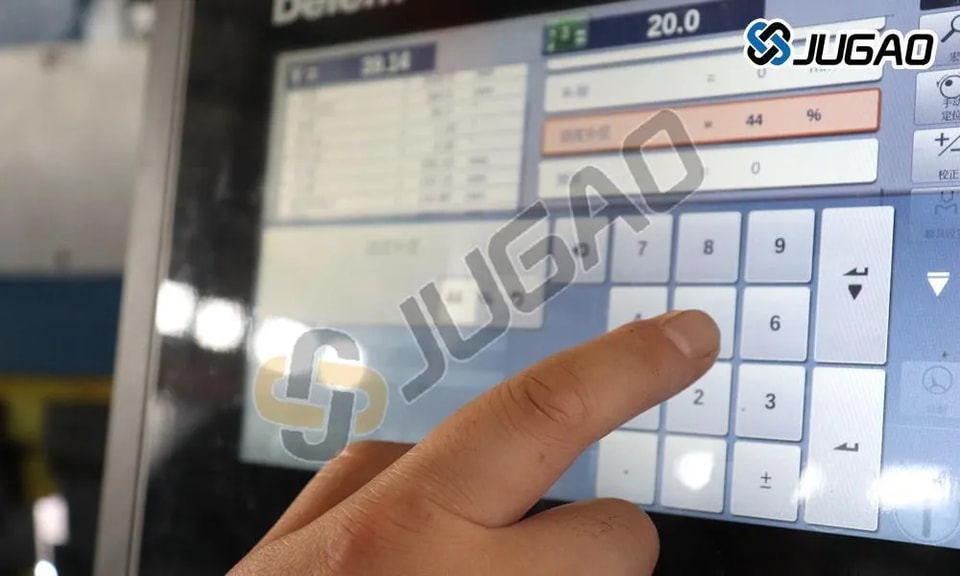

5. إعداد نظام التحكم

1) تحديثات معلمات CNC

l أدخل بُعد فتحة V بدقة

l حدّث قاعدة بيانات المواد بالقيم التالية:

 معامل المرونة

 عامل K

 معاملات الارتداد المرن

2) معايرة المقياس الخلفي

l نفّذ إجراء اللمس الصفري

l تحقق من قابلية التكرار (±0.02 مم)

l عوّض عن إزاحات الأدوات

6. التحقق والاختبار

l بروتوكول الاختبار على ثلاث مراحل:

①تشغيل جاف دون مادة

②اختبار الثني على مادة تضحية

③التحقق من عينة الإنتاج

l معايير الفحص:

 دقة زاوية الثني (±0.5°)

 جودة تشطيب السطح

 التناسق الأبعادي

استكشاف المشكلات الشائعة وإصلاحها

الصيانة بعد التغيير

1. العناية بالأدوات

l طبّق طلاءً مضادًا للتآكل

l افحص وجود تآكل في الحواف

l وثّق ساعات الاستخدام

2. فحوصات الماكينة

l تحقق من الضغط الهيدروليكي

l اختبر أجهزة التعشيق الآمنة

l نظّف منطقة العمل

3. توثيق العملية

l سجّل معلمات الإعداد

l دوّن أي تعديلات أُجريت

l وثّق نتائج الاختبار

نصائح متقدمة للمحترفين

1. للإنتاج عالي الحجم:

l طبّق أنظمة قوالب سريعة التغيير

l استخدم أدوات مزوّدة بوسم RFID لاستدعاء المعلمات تلقائيًا

2. للتطبيقات الدقيقة:

l ثبّت حرارة الأدوات

l فكّر في استخدام قوالب مصقولة بدقة فائقة للتشطيبات الحرجة

3. تعزيز السلامة:

l ركّب حساسات قرب للتحقق من موضع القالب

l طبّق أنظمة تحقق مزدوجة للإعدادات الحرجة

تضمن هذه الإجراءات المحسّنة أفضل النتائج مع الحفاظ على أعلى معايير السلامة. يُرجى دائمًا الرجوع إلى دليل تشغيل الماكينة الخاصة بك للاطلاع على الممارسات الموصى بها من الشركة المصنِّعة.
