دليل تشغيل تهيئة ثوابت برنامج DELEM DA-52S

عند الحديث عن تهيئة ثوابت برنامج DELEM DA-52S، فإن فهم الإعداد الأساسي أمر ضروري لضمان الأداء الأمثل لآلة الثني. إذا كنت تبحث عن ضبط هذه المعلمات بفعالية، فأنت في المكان الصحيح. في هذا الدليل، سأرشدك خلال عملية تهيئة هذه الإعدادات المهمة، لمساعدتك على تحقيق أقصى قدر من الكفاءة والدقة في عمليات الثني. سواء كنت مشغّلًا متمرسًا أو مبتدئًا يسعى إلى تطوير مهاراته، فستجد في هذا المقال المعرفة التي تحتاجها لضبط DELEM DA-52S بثقة بما يلبي متطلباتك المحددة. وباتباع الخطوات الموضحة، يمكنك ضمان تنفيذ أعمال تشكيل المعادن بدقة وثبات.

مقدمة

يُعدّ DELEM DA-52S نظام تحكم CNC قويًا يوفّر ميزات متقدمة لتحسين عمليات آلة الثني. ويُعد الفهم الصحيح لثوابت البرنامج وتهيئتها المفتاح لتحقيق دقة أعلى وكفاءة أفضل وإنتاجية إجمالية أكبر.

اضغط هذا المفتاح للدخول إلى ثوابت البرنامج.

تم تقسيم ثوابت البرنامج على عدة صفحات. وسيجري تناولها في الأقسام التالية.

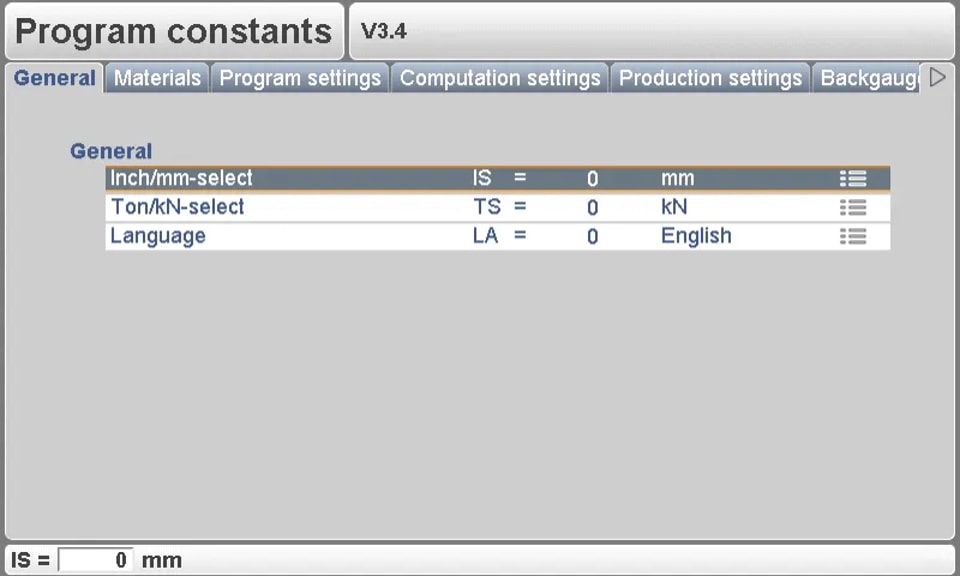

عام

لاستغلال ثوابت برنامج DELEM DA-52S على الوجه الأمثل، من الضروري فهم الإعدادات العديدة التي تؤثر في تشغيله. تحدد هذه الثوابت سلوك الماكينة العام وحدود التشغيل وإعدادات واجهة المستخدم. فيما يلي دليل مبسّط للتنقل بين هذه المعلمات وضبطها:

استخدم مفتاحي السهم يمين/يسار للتنقل بين الصفحات المختلفة التي تحتوي على المعلمات. ولتحديد معلمات بعينها، استخدم مفتاحي السهم أعلى/أسفل. وبالنسبة لبعض المعلمات، يمكن تعديل القيمة باستخدام مفتاح «الثوابت»، ويُشار إليه برمز محدد.

ثوابت البرنامج الرئيسية

l اختيار البوصة/الملليمتر (IS):
اختر وحدة القياس المفضلة لديك.

² 1للأبعاد بالبوصة

² 0للأبعاد بالملليمتر

l اختيار الطن/الكيلو نيوتن (TS):
حدّد الوحدة المستخدمة لعرض بيانات القوة.

² 1للأطنان

² 0للكيلو نيوتن

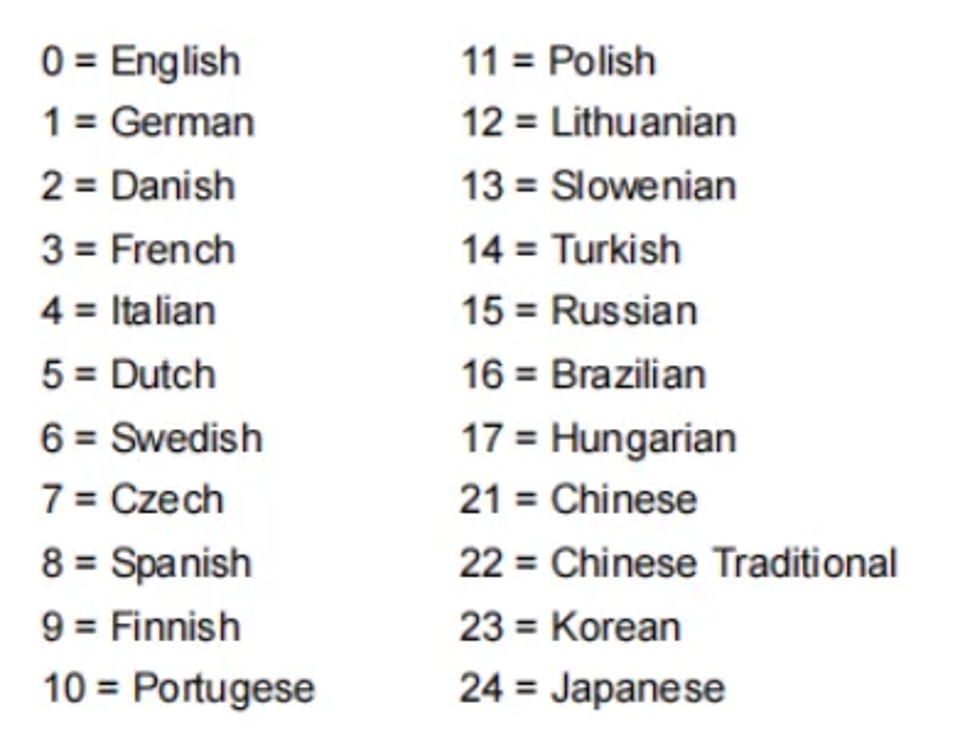

l اللغة (LA):
اضبط اللغة المفضلة لواجهة المستخدم. يدعم DELEM DA-52S عدة لغات، بما في ذلك:

اضبط هذه الإعدادات وفقًا لاحتياجات التشغيل لديك لضمان عملية تشغيل سلسة ودقيقة.

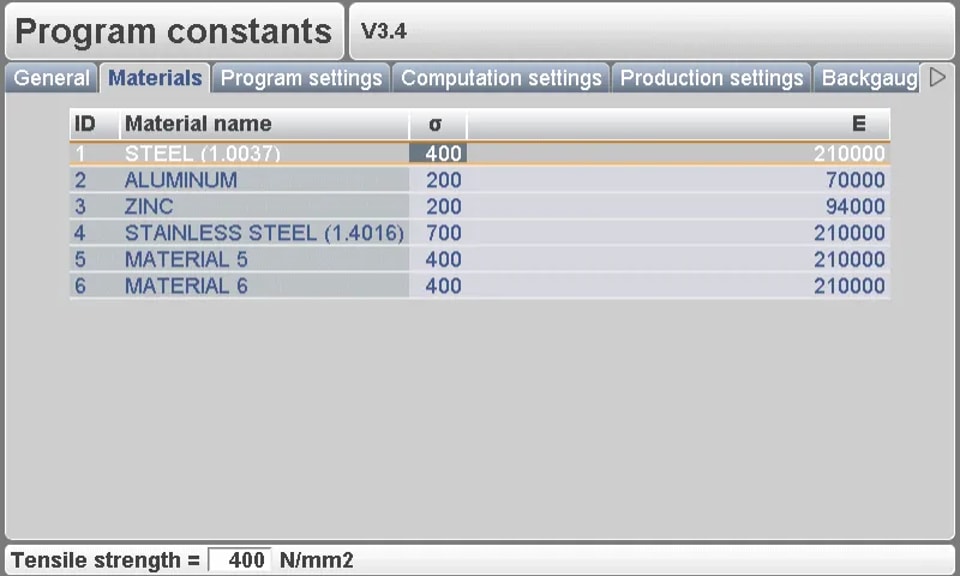

المواد

تُعد إعدادات المواد أمرًا بالغ الأهمية لضمان أن يؤدي DELEM DA-52S عمليات الثني بدقة. ويتطلب الضبط الصحيح إدخال نوع المادة والسماكة ومقاومة الشد بدقة لتمكين النظام من حساب معلمات الثني اللازمة على نحو صحيح.

الخطوة 1: الوصول إلى إعدادات المواد

للبدء، انتقل إلى قائمة إعدادات المواد على DELEM DA-52S لديك. هنا يمكنك تعديل المواد الموجودة، أو برمجة مواد جديدة، أو حذف المواد غير المطلوبة. ويمكن برمجة ست مواد كحد أقصى في أي وقت على لوحة التحكم.

الخطوة 2: ضبط خصائص المادة

في هذه النافذة، يمكنك تعديل وإدخال خصائص المادة الضرورية لعمليات الثني الدقيقة:

l اسم المادة:يجب أن يكون لكل مادة اسم فريد (حتى 25 حرفًا) يبدأ بحرف. وهذا يسهّل التعرف عليها أثناء البرمجة.

l مقاومة الشد:أدخل مقاومة الشد الخاصة بالمادة. وهذا أمر بالغ الأهمية لكي يطبق DELEM DA-52S القوة الصحيحة أثناء عمليات الثني.

l معامل المرونة E:يجب أيضًا تحديد معامل المرونة E لكل مادة لضمان الحساب الدقيق لمعلمات الثني.

تُدرج المواد في البداية بحسب رقم التعريف الخاص بها. ولتعديل مادة موجودة، حدّد السطر المطلوب، وغيّر قيم الخصائص حسب الحاجة، ثم أكّد كل إدخال بالضغط على مفتاح ENTER.

لحذف مادة، ضع المؤشر على سطر المادة واضغط مفتاح الوظيفة «حذف المادة» (S6). ولإضافة مادة جديدة، انقل المؤشر إلى مساحة إدخال فارغة وابدأ برمجة القيم المحددة لتلك المادة.

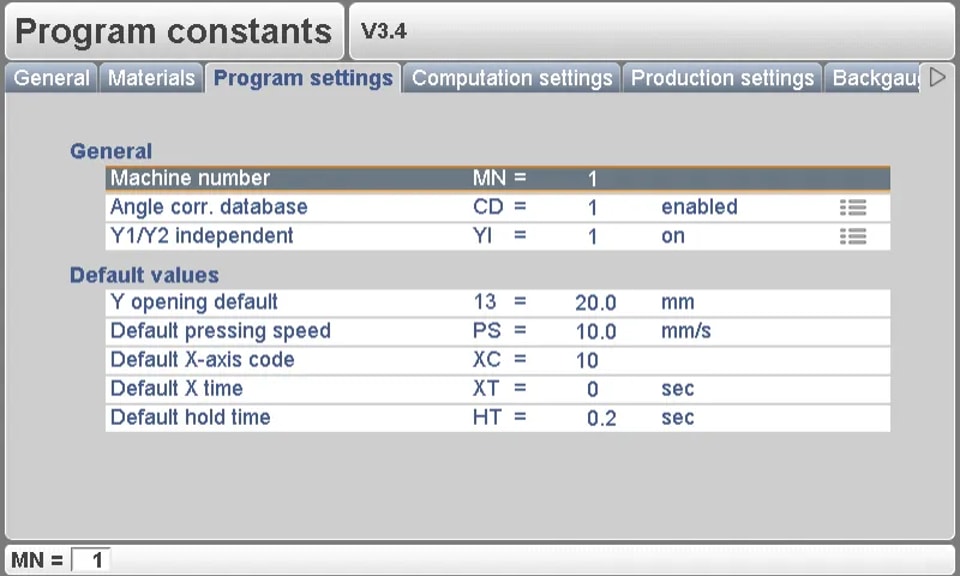

إعدادات البرنامج

تحدد إعدادات البرنامج ضمن ثوابت برنامج DELEM DA-52S كيفية عمل مكبس الثني أثناء البرمجة والإنتاج، مما يساعد المشغلين على تحسين الدقة والثبات والكفاءة.

رقم الماكينة (MN)

إن تعيين رقم فريد للماكينة أمر ضروري عندما تعمل عدة مكابس ثني في المنشأة نفسها. ويُخزَّن هذا الرقم في كل برنامج ثني واسم ملف الأداة، مما يضمن إسنادًا صحيحًا للماكينة.
الوظائف الرئيسية:

l يعرّف كل ماكينة بشكل فريد

l يتحقق من رقم الماكينة عند تحميل البرامج من USB

l يتطلب التأكيد إذا لم تتطابق الأرقام

l يؤدي تغيير رقم الماكينة إلى تحديث جميع أسماء ملفات الأدوات ويتطلب نسخة احتياطية جديدة للأدوات

قاعدة بيانات تصحيح الزاوية (CD)

يتيح هذا الخيار أو يعطّل استخدام قاعدة بيانات مشتركة لتصحيح الزاوية. وعند تفعيله، تُحفظ التصحيحات المُدخلة أثناء الإنتاج لاستخدامها لاحقًا، وتُقترح تلقائيًا للثنيات المماثلة.
تقارن وحدة التحكم خصائص الثني التالية:

l المادة

l السماكة

l فتحة القالب

l نصف قطر القالب

l نصف قطر اللكمة

l الزاوية

تظهر اقتراحات التصحيح أو الاستيفاءات عندما:

l تكون الزاوية الحالية ضمن 10° من ثنيين معروفين

l لا تختلف تصحيحات هذين الثنيين بأكثر من 5°

القيم الافتراضية للبرنامج

لتبسيط إنشاء برامج الثني الجديدة، يمكن ضبط عدة معاملات افتراضية مسبقًا:

l القيمة الافتراضية لفتحة Y– القيمة الابتدائية لفتحة محور Y

l رمز المحور X الافتراضي (XC)– رمز تغيير الخطوة الافتراضي (قيمة المصنع: 2)

l زمن X الافتراضي (XT)– وقت الانتظار قبل تغيير الخطوة

l زمن التثبيت الافتراضي (HT)– زمن التوقف عند موضع الثني

باستخدام ثوابت برنامج DELEM DA-52S المحسّنة هذه، يمكن للمشغلين الحفاظ على جودة ثني ثابتة مع تقليل جهد الإعدادات المتكررة.

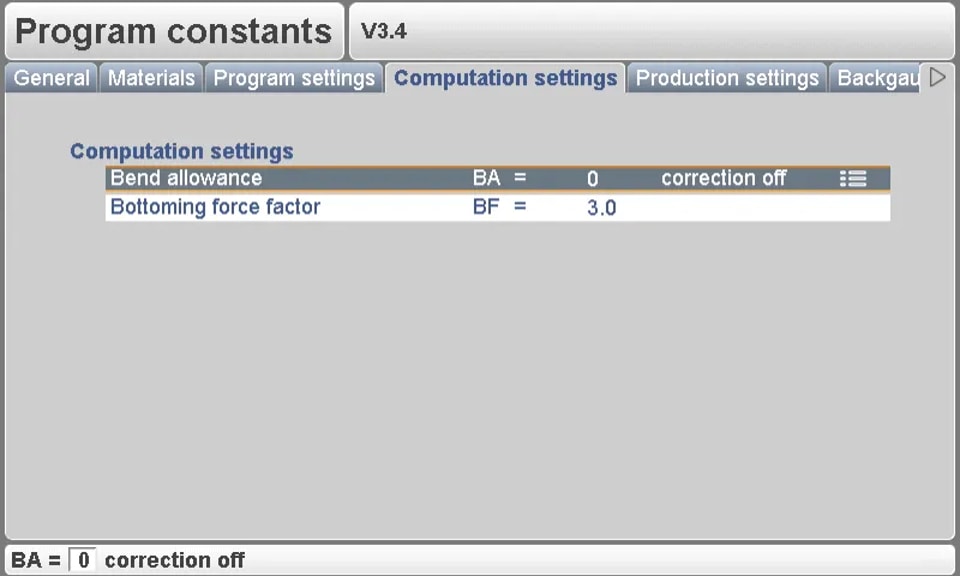

إعدادات الحساب

تعتمد الدقة في عمليات الثني المعقدة على إعدادات الحساب الفعّالة في جهاز DELEM DA-52S لديك. ويُعدّ ضبط الخوارزميات والحفاظ على تحديث البرنامج أمرين أساسيين.

الخطوة 1: معايرة خوارزميات الحساب

حسّن السرعة والدقة إلى أقصى حد من خلال معايرة خوارزميات الحساب. ركّز على إعداد بدل الانحناء (BA) :

l 0 = إيقاف التصحيح

l 1 = تشغيل التصحيح

يحدد هذا الإعداد ما إذا كانت تصحيحات بدل الانحناء تُطبَّق في مرحلة البرمجة. أما التصحيحات التي تُطبَّق أثناء البرمجة فيتم حسابها وحفظها، ويمكن تعديلها في وضع الإنتاج.

الخطوة 2: ترقية خوارزميات البرنامج

حدّث برنامجك بانتظام لتحسين أداء الخوارزمية ودقتها. انتبه إلى عامل قوة الكبس السفلي (BF)، تُستخدم لضبط الضغط الخاص بالثني الهوائي لتحقيق ضغط الكوينغ المطلوب.

إن تطبيق هذه الإعدادات يضمن أن يعمل جهاز DELEM DA-52S بكفاءة ودقة استثنائيتين. ولمزيد من المساعدة، اطّلع على وثائقنا أو تواصل مع فريق الدعم لدينا.

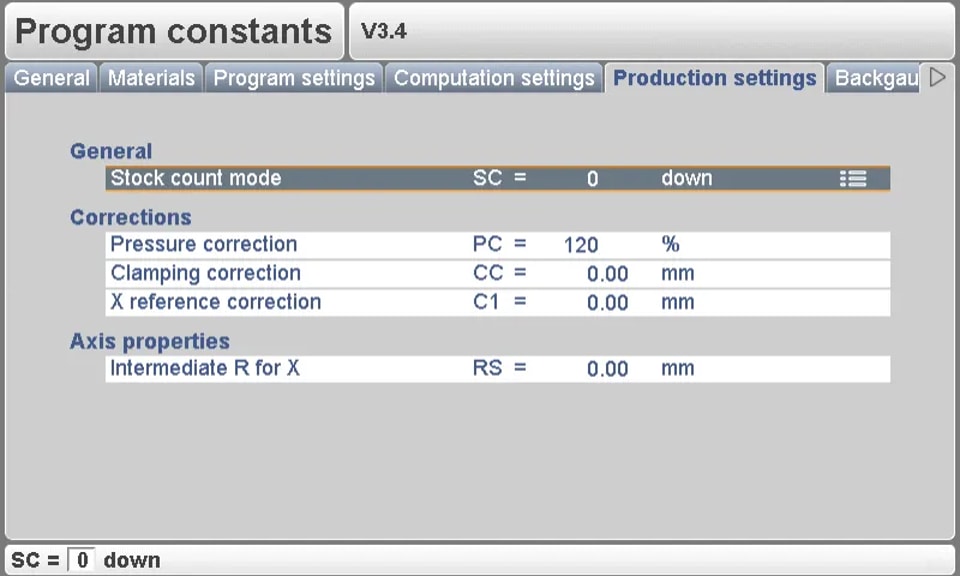

إعدادات الإنتاج

تُعد إعدادات الإنتاج في DELEM DA-52S أساسية لإدارة كيفية تشكيل قطع العمل بكفاءة باستخدام ماكينة ثني الصفائح. فالتكوين الصحيح يحسّن الأداء والجودة.

الخطوة 1: ضبط متغيرات الإنتاج

اضبط متغيرات الإنتاج بدقة مثل حجم الدفعة والسرعة لتحقيق كفاءة مثلى. استخدموضع عدّ المخزون (SC)لعدّ المنتجات تصاعديًا أو تنازليًا أثناء التصنيع. يوقف العدّ التنازلي الماكينة عند الصفر بعد الوصول إلى الكمية المحددة مسبقًا، بينما يوفّر العدّ التصاعدي تقارير تقدم مستمرة. اضبطتصحيح الضغط (PC)للتحكم في ضغط الصمام، بما يضمن الاتساق.

استخدم تصحيح التثبيت (CC)لضبط موضع تثبيت العارضة بدقة، وتحقيق تثبيت محكم عبر تعويض نقطة الكبس؛ فالقيم الموجبة تعمّق، والقيم السالبة ترفع.تصحيح مرجع X (C1)يصحح الفروقات بين المواضع الميكانيكية والمعروضة للمحور X لضمان الدقة.

الخطوة 2: مراقبة جودة المخرجات

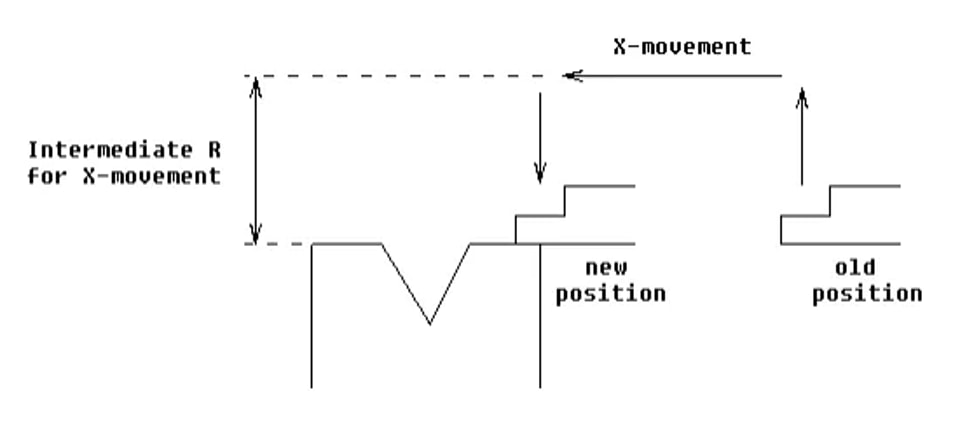

راجِع جودة الإنتاج بانتظام وأجرِ التعديلات اللازمة.R الوسطي لحركة X (RS)يمنع التصادمات من خلال ضبط محور R أثناء تحرك محور X داخل منطقة الأمان، بما يضمن تشغيلًا سلسًا.

من خلال ضبط ثوابت برنامج DELEM DA-52S هذه بفعالية، يمكنك تحقيق أقصى أداء للماكينة وجودة للمنتج.

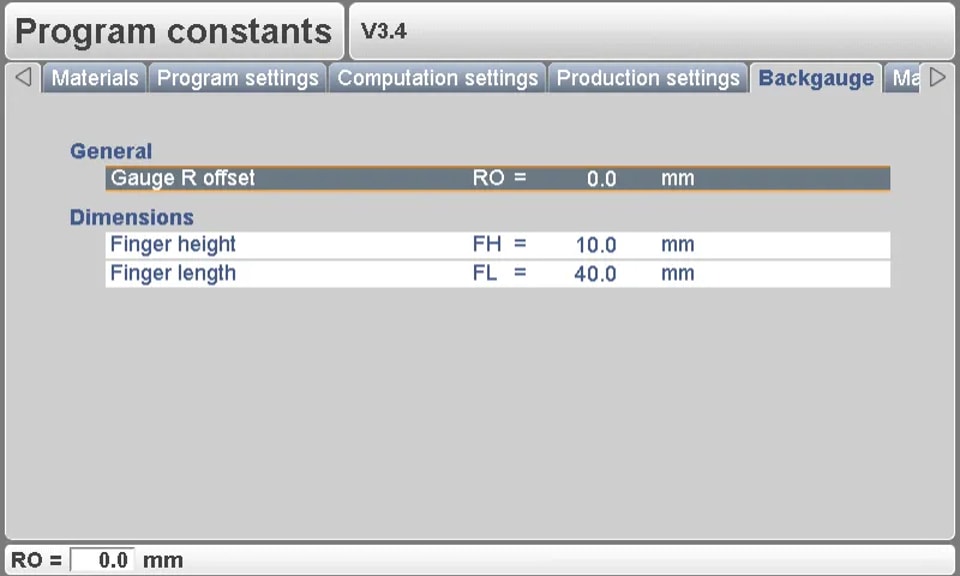

أبعاد المقياس الخلفي

إن إعدادات المقياس الخلفي الصحيحة ضرورية للحفاظ على دقة الانحناءات وتكراريتها.

الخطوة 1: قياس أبعاد المقياس الخلفي

l إزاحة R للمقياس (RO):اضبط إزاحة محور R للحالات التي يكون فيها محور X خارج منطقة أمان القالب. يضمن هذا الضبط مواضع أقل للمقياس الخلفي عند موضع القياس 0 لتحقيق انحناءات دقيقة.

l ارتفاع الأصابع (FH):اضبط الارتفاع الافتراضي لمستوى الأصابع لتصحيح محور R أثناء حالات الاستناد على السطح، مما يعزز دقة الثني.

l طول الأصابع (FL):صحّح موضع محور X باستخدام طول أول مستوى للأصابع للحفاظ على التموضع الصحيح أثناء التشغيل.

الخطوة 2: معايرة آلية المقياس الخلفي

أجرِ معايرات دورية للتأكد من أن المقياس الخلفي يحافظ على المواضع المبرمجة بدقة، مما يعزز اتساق عمليات الثني لديك.

من خلال الضبط والمعايرة الدقيقين لهذه الإعدادات، يمكنك تحسين موثوقية وأداء نظام DELEM DA-52S بشكل ملحوظ.

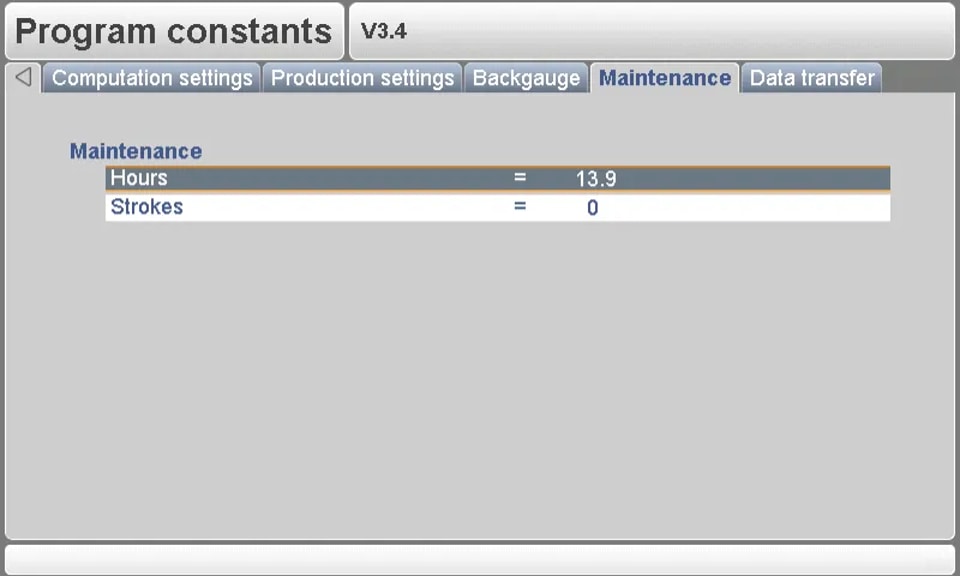

الصيانة

إن صيانة DELEM DA-52S تضمن طول العمر والأداء الأمثل.

الخطوة 1: الفحوصات الدورية

l ساعات تشغيل الماكينة: تتبّع ساعات التشغيل للتخطيط للصيانة في الوقت المناسب.

l عدد الأشواط: راقب عدد الأشواط التي ينفذها شعاع الكبس لاكتشاف المشكلات المحتملة مبكرًا.

الخطوة 2: بروتوكولات التزييت

تأكد من تزييت جميع الأجزاء المتحركة بانتظام لتقليل الاحتكاك والتآكل، مع الالتزام بإرشادات الشركة المصنعة بشأن أنواع مواد التزييت وجداولها.

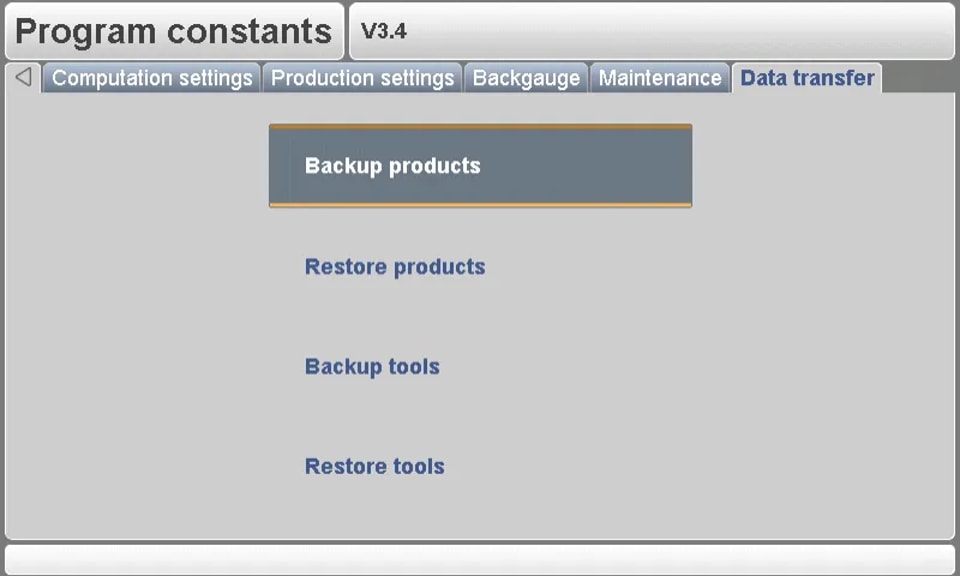

نقل البيانات

يُعد نقل البيانات بكفاءة وأمان أمرًا بالغ الأهمية لإدارة ثوابت برنامج DELEM DA-52S، بما يتيح التحديثات والمشاركة بسلاسة بين الماكينات وأجهزة الكمبيوتر.

من هذه القائمة، يمكن حفظ جميع بيانات البرامج الموجودة على وحدة التحكم على جهاز USB خارجي أو استعادتها من هذا الجهاز.

l نسخ احتياطي للمنتجات: نسخ جميع المنتجات من وحدة التحكم إلى قرص USB. سيتم استبدال المنتجات الموجودة على قرص USB التي تحمل الاسم نفسه.

l استعادة المنتجات: نسخ جميع المنتجات الموجودة على قرص USB إلى وحدة التحكم. سيتم استبدال المنتجات الموجودة على وحدة التحكم التي تحمل الاسم نفسه.

l نسخ احتياطي للأدوات: نسخ جميع الأدوات من وحدة التحكم إلى قرص USB. سيتم استبدال الأدوات الموجودة على قرص USB التي تحمل الاسم نفسه. وبالإضافة إلى الأدوات، يتم أيضًا حفظ ثوابت البرنامج.

l استعادة الأدوات: نسخ جميع الأدوات الموجودة على قرص USB إلى وحدة التحكم. سيتم استبدال الأدوات الموجودة على وحدة التحكم التي تحمل الاسم نفسه.

الخلاصة

باختصار، يتطلب إعداد ثوابت برنامج DELEM DA-52S سلسلة من الخطوات الأساسية التي تضمن الدقة والكفاءة في عمليات مكبس الثني لديك. ومن خلال تعريف خصائص المواد وإعدادات البرنامج ومعلمات الحساب وتكوينات الإنتاج بدقة، يمكنك تحسين أداء الماكينة ودقتها بشكل ملحوظ. كما يسهم الصيانة الدورية والتعامل الآمن مع البيانات في تعزيز موثوقية النظام واستقراره التشغيلي على المدى الطويل.

يُعد الإعداد السليم والصيانة المستمرة أمرين حاسمين للحفاظ على أداء مكبس الثني المزود بنظام DELEM DA-52S. ومن خلال اتباع هذه الإرشادات وإجراء الصيانة الدورية لآلتك، يمكنك تقليل وقت التوقف عن العمل وتحسين كفاءة الإنتاج الإجمالية.

للحصول على دعم أكثر تفصيلاً أو لأي استفسارات إضافية، ندعوك للتواصل مع خبرائنا في HARSLE. كما يمكنك أيضًا استكشاف قسم الوثائق لدينا للحصول على أدلة وموارد إضافية شاملة تتعلق بعمليات مكبس الثني.
