دليل استخدام نظام Cybelec CybTouch 6 C

إذا كنت متحمسًا للبدء مع Cybelec CybTouch 6 C، فقد وصلت إلى المكان المناسب. في هذا المقال، سأرشدك إلى الأساسيات الخاصة بإعداد هذا النظام التحكمي المتطور وسهل الاستخدام وتشغيله—وهو مصمم لتعزيز الدقة والكفاءة في أعمال تشكيل المعادن لديك. سواء كنت جديدًا على أنظمة CybTouch أو تبحث عن تحسين سير العمل، فسيزوّدك هذا الدليل بالمعلومات الأساسية التي تحتاجها لتحقيق أقصى استفادة من تجربتك مع Cybelec CybTouch 6 C. هيا بنا ننطلق ونستكشف إمكانات عمليات تشكيل المعادن لديك باستخدام هذه الأداة القوية.

مقدمة

يُعدّ Cybelec CybTouch 6 C نظام تحكم بشاشة لمس متطورًا وسهل الاستخدام، صُمم خصيصًا لثني الصفائح المعدنية. ويشتهر بواجهته البديهية وميزاته المتقدمة، ما يمكّن المشغّلين من تحقيق دقة وكفاءة استثنائيتين. إن فهم كيفية التنقل في CybTouch 6 C واستخدامه أمر أساسي لتعزيز الإنتاجية والدقة. ومن خلال إتقان مكوناته الرئيسية، يمكنك الاستفادة الكاملة من قدرات النظام لتحسين عمليات الثني لديك.

صُمم Cybelec CybTouch 6 C لسهولة الاستخدام في التحكم بمكابس الثني، ويوفر تجربة تشغيل سلسة. يرجى ملاحظة أنه نظرًا لتحديثات البرمجيات والاختلافات في تكوينات مكبس الثني، قد تظهر فروق طفيفة عن المعلومات الواردة هنا. إن إبقاء نظامك محدّثًا يضمن الأداء الأمثل مع CybTouch 6 C.

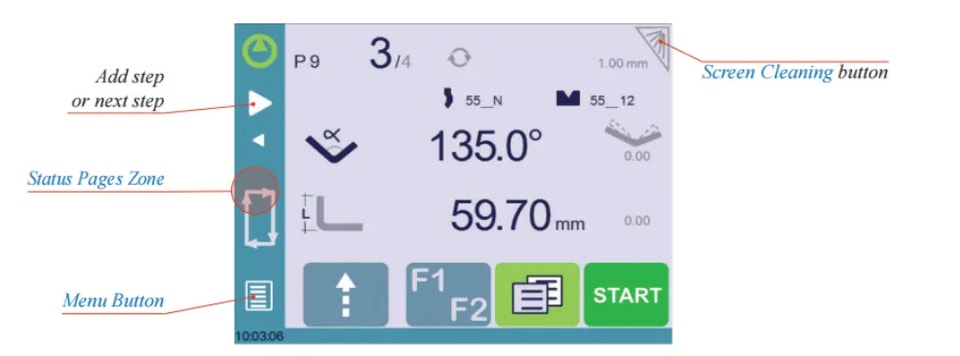

التنقل العام

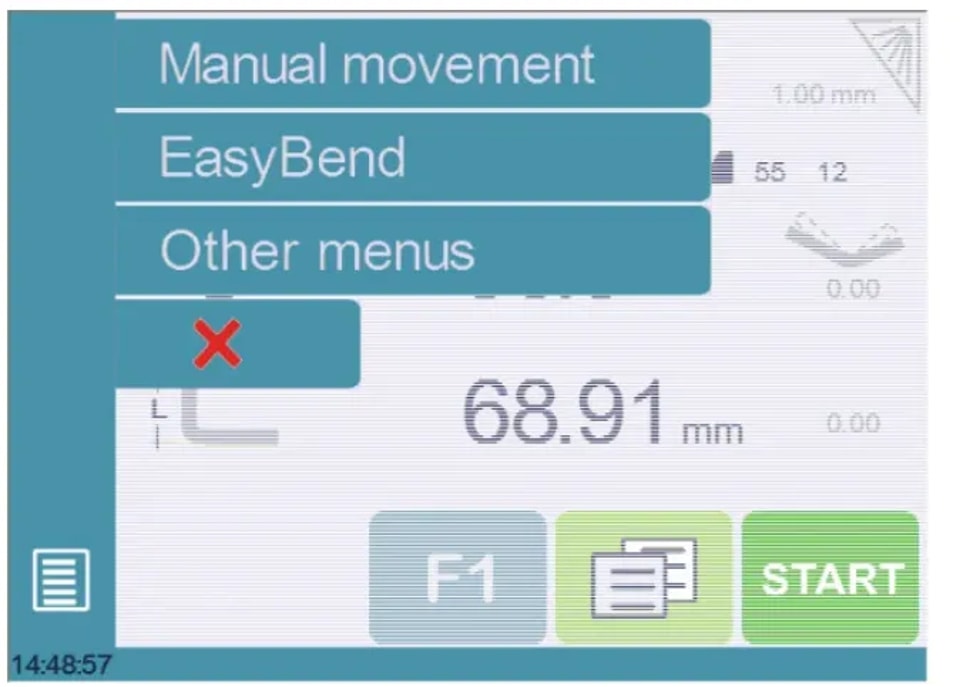

زر القائمة: يتيح لك زر القائمة اختيار الشاشة المطلوبة مباشرةً (الانتقال إليها). ويتغير محتوى القائمة بحسب السياق.

منطقة صفحات الحالة: تتيح منطقة صفحات الحالة الوصول إلى صفحة الحالة. وهي في الواقع منطقة يمكن تفعيلها في أي وقت من أي صفحة (باستثناء صفحة المعالج).

تنظيف الشاشة: لتنظيف الشاشة أثناء تشغيل CybTouch، المس الزر. استخدم فقط قطعة قماش ناعمة ومبللة مع الصابون أو منظفًا محايدًا.

عند البدء باستخدام Cybelec CybTouch 6 C، من الضروري التعامل مع المعدّات بعناية للحفاظ على عمرها التشغيلي ووظائفها. فيما يلي بعض النصائح الأساسية لمساعدتك على البدء بأمان وفعالية:

l تجنّب المواد الكيميائية القاسية:عند تنظيف CybTouch 6 C أو صيانته، لا تستخدم أبدًا المذيبات أو البنزين أو البنزول أو الكحول أو المواد المماثلة. فقد تتسبب هذه المواد في إتلاف سطح الجهاز ومكوناته الداخلية.

l ممارسات تنظيف لطيفة:احرص دائمًا على اختيار محاليل تنظيف لطيفة وغير كاشطة لضمان بقاء واجهة اللمس والهيكل في أفضل حالة.

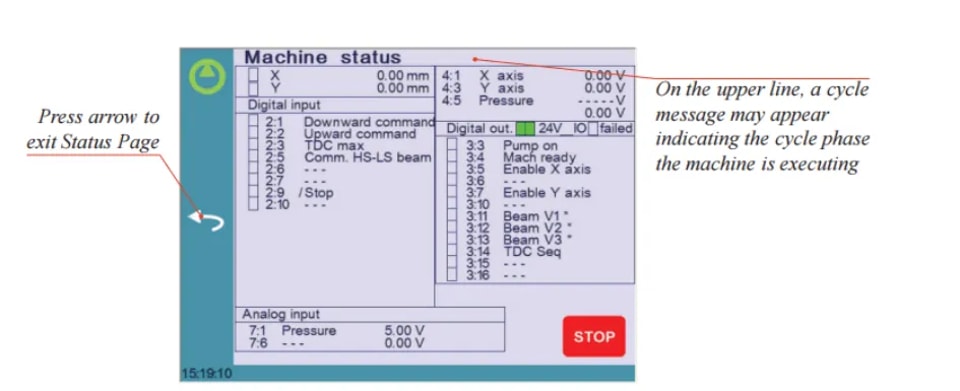

صفحة الحالة

لاستخدام Cybelec CybTouch 6 C بكفاءة، من الضروري فهم وظائف صفحة الحالة.

توفر صفحة الحالة نظرة شاملة على جميع المداخل والمخارج ومواضع المحاور في وحدة NC، ما يجعلها أداة مهمة أثناء إعداد الماكينة أو استكشاف الأعطال عن بُعد. وتُحسّن هذه الميزة الكفاءة التشغيلية من خلال تمكين المستخدمين من تحديد المشكلات ومعالجتها بسرعة، حتى عندما تكون الماكينة مثبتة في موقع العمل.

الوصول إلى صفحة الحالة:

l يمكنك الوصول إلى صفحة الحالة بسهولة من أي مكان داخل النظام من خلال الضغط على منطقة صفحات الحالة.

الخروج من صفحة الحالة:

l للخروج من صفحة الحالة، ما عليك سوى الضغط على السهم الموجود في الجهة اليسرى من الشاشة.

من خلال التعرف على هذه الوظائف، يصبح البدء مع Cybelec CybTouch 6 C أكثر سهولة وسلاسة.

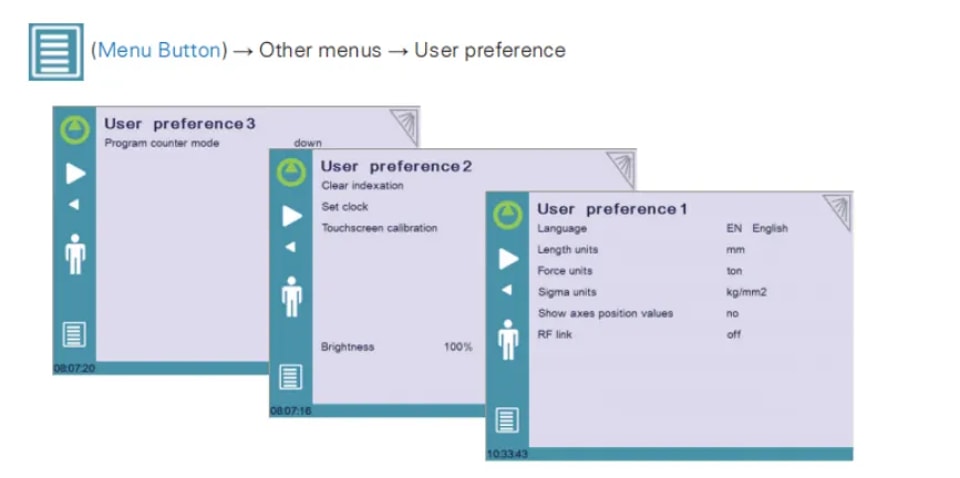

تفضيلات المستخدم

لخروج من صفحة تفضيلات المستخدم، المس زر القائمة.

1. اللغة

للبدء مع Cybelec CybTouch 6 C، يُعد اختيار اللغة المفضلة خطوة أولى سهلة. ما عليك سوى لمس خيار «اللغة» على الشاشة لتصفح القائمة الحالية للغات المتاحة.

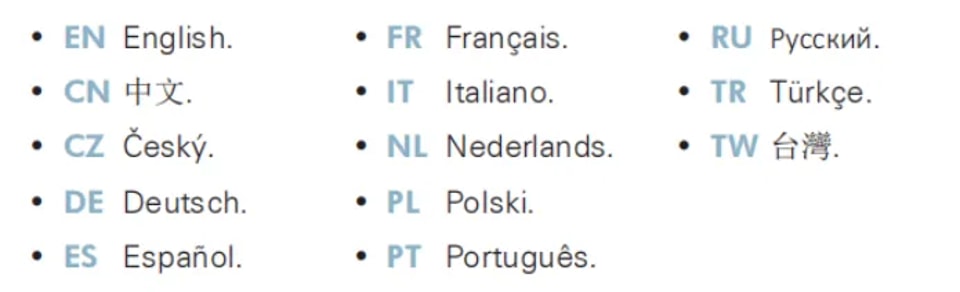

اللغات المتاحة هي:

ضع في اعتبارك أن هذه القائمة قد يتم تحديثها وتوسيعها بمرور الوقت، مع إتاحة المزيد من خيارات اللغات عند توفرها.

2. وحدات الطول

عند البدء مع Cybelec CybTouch 6 C، ستحتاج إلى ضبط وحدات الطول بما يتناسب مع احتياجاتك. وتتضمن الخيارات المتاحة لوحدات الطول: المليمترات (مم )، أو البوصات (inch )، أو لا شيء.

افتراضيًا، إذا تم اختيار «لا شيء»، فسيستخدم النظام تلقائيًا المليمترات كوحدة قياس. وتضمن هذه المرونة أن تعمل الماكينة وفقًا للمعايير المترية أو الإمبراطورية التي تفضّلها، ما يجعل البدء في العمل مع Cybelec CybTouch 6 C أسهل بكثير.

3. وحدات القوة

تتيح هذه المعلمة الاختيار بينطن, kNو أطنانلوحدة القوة التي ستُستخدم في CybTouch.

4. وحدات سيغما

تتيح هذه المعلمة الاختيار بينkg/mm², N/mm²و psi(*1000)لوحدة سيغما التي ستُستخدم في CybTouch.

5. إظهار المحاور قيم الموضع

عند البدء باستخدام Cybelec CybTouch 6 C، فإن فهم كيفية عرض قيم مواضع المحاور أمرٌ بالغ الأهمية. تتيح لك هذه الوظيفة عرض مواضع المحاور في صفحة الثني الرقمية، مما يوفر لك رؤى فورية حول عملياتك.

l إذا اخترت «لا»، فستظهر مواضع المحاور فقط أثناء حركتها، مما يتيح لك التركيز على التغيرات الديناميكية.

l إذا اخترت «نعم»، فستُعرض المواضع بشكل مستمر أسفل قيم نقطة الضبط الخاصة بها، مما يوفر رؤية دائمة.

6. RFLink

للبدء باستخدام Cybelec CybTouch 6 C والاستفادة القصوى من ميزة RFLink، تجدر الإشارة إلى أن هذه الوظيفة مضبوطة مبدئيًا على «إيقاف» افتراضيًا. ومن الضروري تفعيلها في كل مرة يتم فيها تشغيل وحدة التحكم الرقمية (NC)، لأنها تعود تلقائيًا إلى وضع «إيقاف». ومن خلال إتقان هذه العملية، تضمن نقلًا فعالًا للبيانات واتصالًا سلسًا بين أجهزتك.

7. مسح الفهرسة

عند تفعيل هذه الوظيفة، سيتم مسح الفهرسة وستبحث الماكينة عنها كما يحدث عند تشغيل الطاقة، مما يتيح للمشغل إعادة فهرسة الماكينة دون إيقافها.

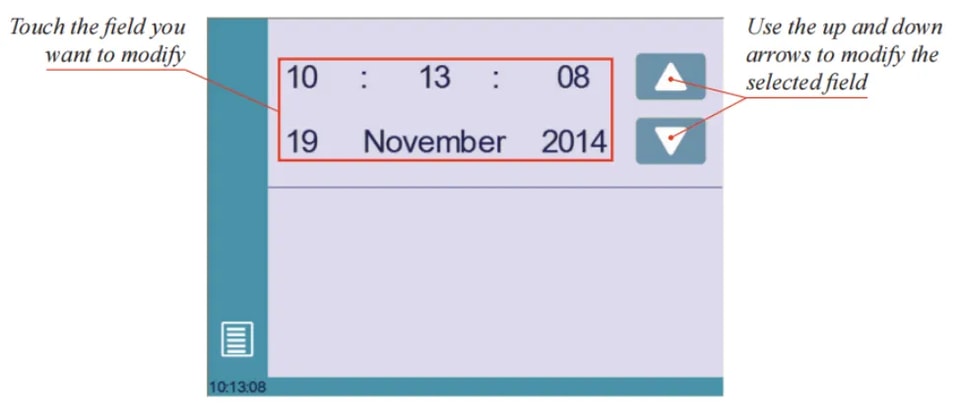

8. ضبط الساعة

يتيح للمستخدم ضبط الوقت والتاريخ على CybTouch.

9. شاشة اللمس المعايرة

نظرًا لأن المشغّل الطويل يميل إلى لمس مواضع أعلى على الشاشة مقارنةً بالمشغّل الأقصر، تتيح هذه الوظيفة معايرة شاشة اللمس، كما تضمن أيضًا أنها تعمل بشكل صحيح.

10. السطوع xx% الوضع الاقتصادي xx%

يمكن هنا تحديد سطوع الشاشة للوضع العادي ووضع Eco:

l المس الوضع الذي تريد تعديل السطوع له.

l استخدمالأزرار لضبط السطوع.

11. عداد البرامج شبه التلقائي

عندما تكون مستعدًا لـالبدء باستخدام Cybelec CybTouch 6 C، فإن إحدى الميزات الأساسية التي ينبغي استكشافها هي وضع عداد البرامج. تُعد هذه المعلمة مهمة لتحديد كيفية عمل عداد القطع أثناء عمليات التشغيل.

في وحدة التحكم CybTouch 6 C، يمكن ضبط وضع عداد البرامج على وضعين متميزين:أعلىأولأسفل.

l الوضع التصاعدي:يبدأ العداد من الصفر ويزداد تدريجيًا حتى يصل إلى العدد المطلوب. يُعد هذا الإعداد مثاليًا عندما تحتاج إلى تتبع التقدم أثناء إنتاج القطع.

l الوضع التنازلي:يبدأ العداد برقم محدد وينقص مع كل جزء مكتمل حتى يصل إلى الصفر. هذا الوضع مفيد للعدّ التنازلي من إجمالي دفعة، مما يضمن تحقيق أهداف الإنتاج.

تحريك المحاور يدويًا

عند إعداد ماكينة مزودة بـ Cybelec CybTouch 6 C، غالبًا ما يكون من الضروري توفر إمكانية تحريك المحاور يدويًا. ومع CybTouch 6 C، يمكن تنفيذ الضبط اليدوي بسهولة من المواقع التالية:

l صفحة البرنامج أو EasyBend: ادخل إلى هذه الصفحة للتحكم اليدوي في المحاور وضبطها حسب الحاجة لمهامك المحددة.

l صفحة الحركة اليدوية: تتيح هذه الصفحة المخصصة تحريك محاور الماكينة يدويًا بدقة، مما يضمن إعدادًا مثاليًا أثناء مرحلة التركيب أو الصيانة.

1. في صفحة البرنامج أو صفحة EasyBend

في صفحة البرنامج أو EasyBend، يمكن تحريك المحاور يدويًا فقط عند تعطيل إدارة الأدوات.

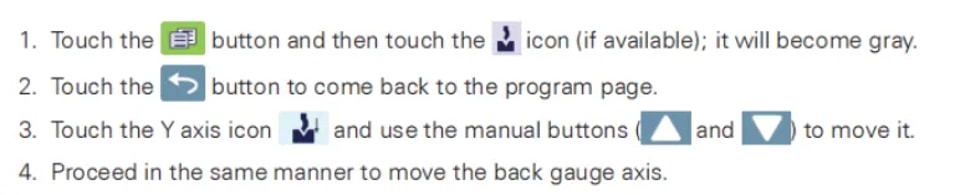

تعليمات الإعداد:

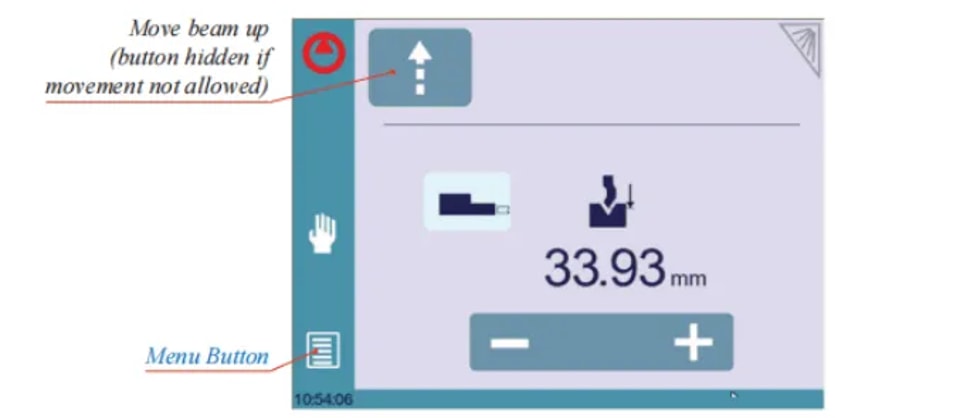

2. في صفحة الحركة اليدوية

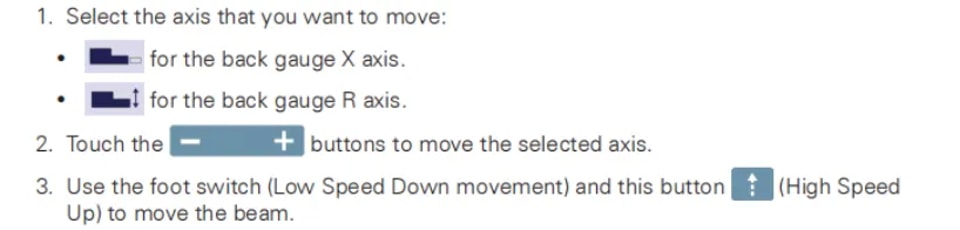

تعليمات الإعداد:

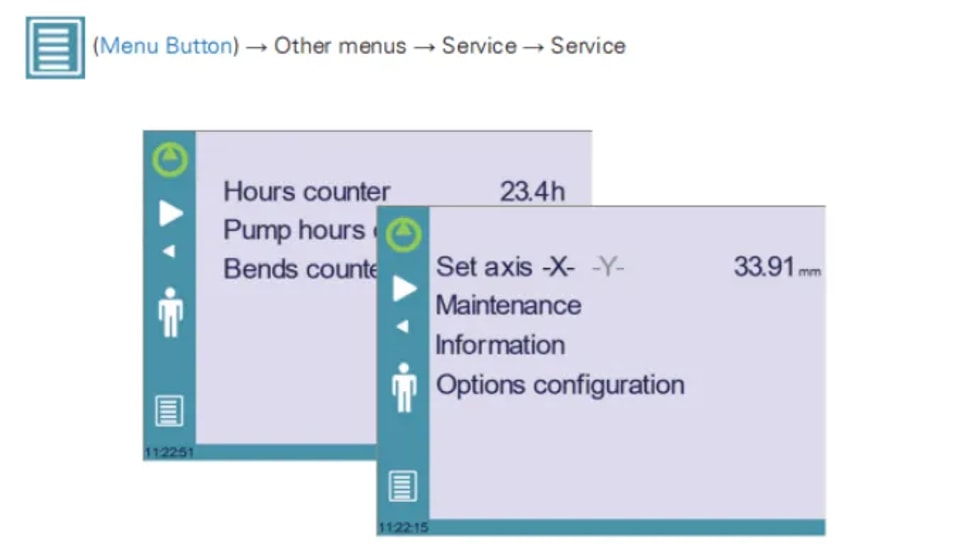

صفحة الخدمة

1. ضبط المحور

للبدء مع Cybelec CybTouch 6 C، من المهم فهم إمكانات الضبط اليدوي لتحقيق أفضل أداء للماكينة. يتيح هذا النظام للمشغلين ضبط موضع كلٍّ من المقياس الخلفي (المحور X) والعارضة (المحور Y، إن وُجد) يدويًا.

اعتبارات أساسية:

l يجب أن يستخدم هذه الوظيفة الأشخاص ذوو الخبرة فقط لتجنب أي تلف ميكانيكي محتمل في الماكينة.

l تذكّر أن أي إعدادات تقوم بضبطها ستفقد بمجرد عمل فهرسة للماكينة، لذا فإن التعامل الحذر أمر بالغ الأهمية.

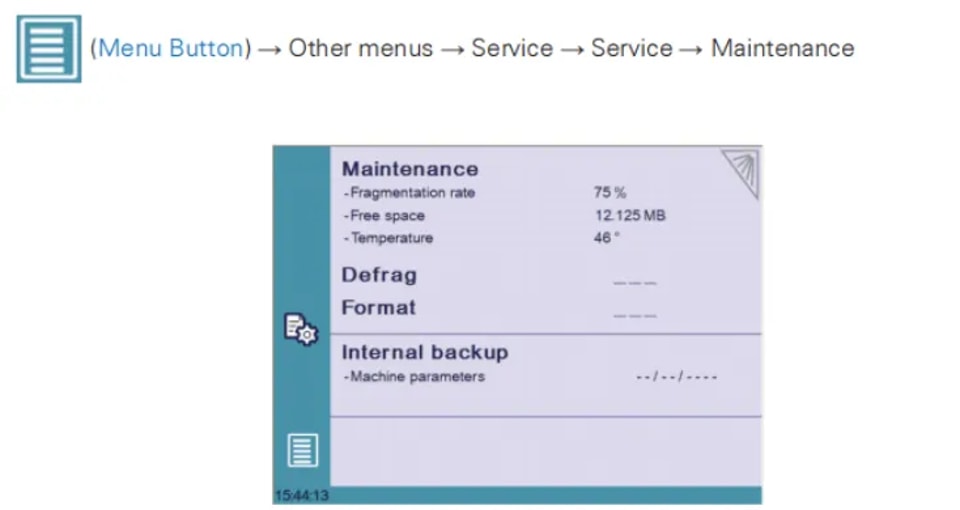

2. الصيانة

تعرض صفحة الصيانة حالة العتاد في CybTouch وتتيح للمشغل تنفيذ إجراءات صيانة مختلفة.

عند البدء مع Cybelec CybTouch 6 C، من الضروري فهم أن بعض الإجراءات تتطلب رموزًا محددة، ويجب أن ينفذها الفنيون أو تتم بناءً على طلبهم. فيما يلي عرض لهذه الوظائف الأساسية:

l إلغاء التجزئة: تساعد هذه الوظيفة على إعادة ترتيب مساحة الذاكرة في CybTouch 6 C. لاستخدام هذه الميزة، ما عليك سوى النقر على الوظيفة واتباع التعليمات الواردة في النافذة المنبثقة الصفراء.

l تهيئة: سيؤدي استخدام وظيفة التهيئة إلى مسح جميع البيانات في CybTouch 6 C. ومن الضروري تنفيذ هذا الإجراء فقط بمساعدة فني مؤهل.

l النسخ الاحتياطي الداخلي: صُمم خصيصًا لمصنّعي المعدات الأصلية والدعم الفني. وعادةً ما يتم نسخ معلمات الماكينة احتياطيًا من قبل الشركة المصنعة أو شركة الخدمة. يتيح هذا النسخ الاحتياطي لفني الصيانة استعادة معلمات التشغيل الأصلية عند الحاجة. إذا احتجت إلى استعادة المعلمات، فاستشر فني الصيانة والتزم بتعليماته. استخدم هذه الوظيفة فقط في الحالات الحرجة.

قبل استخدام هذه الوظيفة، تأكد من نقل جميع ملفاتك إلى خارج CybTouch 6 C باستخدام CybTouchTools. راجع دليل التعليمات ذي الصلة للحصول على إرشادات مفصلة.

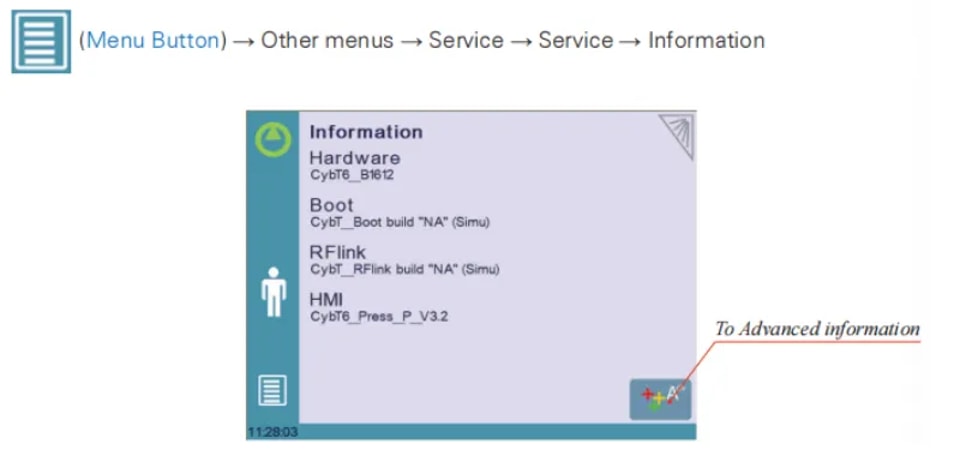

3. المعلومات

توفّر صفحة المعلومات في واجهة CybTouch نظرة شاملة على أسماء وإصدارات البرامج المثبتة على الجهاز. وللمستخدمين المتحمسين للتعمق أكثر والبدء مع Cybelec CybTouch 6 C، يكشف الضغط على زر «متقدم» عن معلومات أكثر تفصيلًا، مما يضمن حصولك على جميع الرؤى اللازمة لفهم نظام CybTouch لديك والاستفادة منه على أكمل وجه.

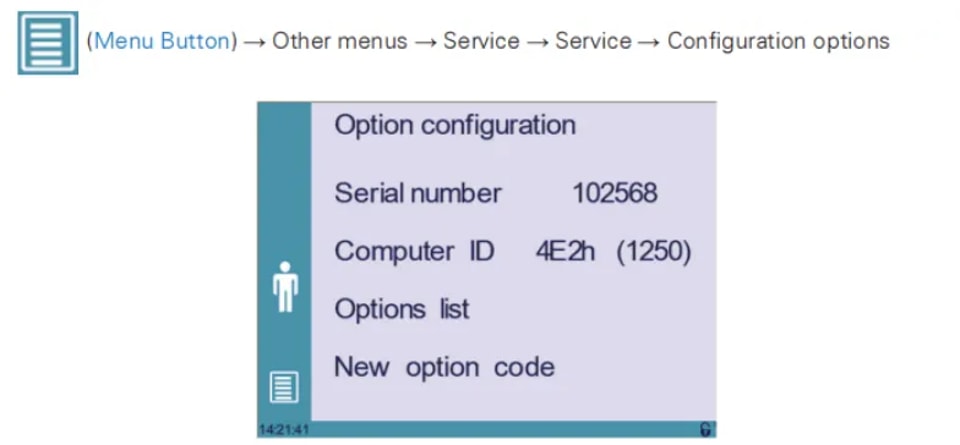

4. التهيئة الخيارات

عندما تبدأ مع Cybelec CybTouch 6 C، يمكنك استكشاف خيارات التهيئة المتعددة. يفتح الوصول إلى هذه القائمة صفحة مخصصة لتعريف الكمبيوتر بخيارات الماكينة وإدارتها.

l الرقم التسلسليالرقم التسلسلي لـ CybTouch مهم للغاية، ويتم إدخاله في المصنع أثناء الإعداد الأولي للماكينة. هذا الرقم مرتبط ارتباطًا وثيقًا بقائمة خيارات الماكينة، وقد يؤدي تغييره إلى فقدان جميع الخيارات المثبتة.

l معرّف الكمبيوترمعرّف الكمبيوتر الظاهر في هذا السطر هو رمز تعريف فريد يُخصَّص لكل جهاز CybTouch. ويضمن هذا الرمز، إلى جانب الرقم التسلسلي، التعرف الدقيق على الماكينة.

l قائمة الخياراتمن خلال وظيفة قائمة الخيارات، تعرض نافذة منبثقة صفراء مفصلة جميع الخيارات المثبتة حاليًا على CybTouch.

l رمز خيار جديدلتحسين إمكانات CybTouch، يمكن استخدام وظيفة رمز الخيار الجديد. فهي تفتح لوحة إدخال أبجدية رقمية لإدخال رمز خيار جديد، وهو ضروري لتثبيت ميزات إضافية. ويكون تنسيق رمز الخيار على النحو التالي: ABC-DEF-GHI-JKLM.

الخلاصة

في الختام، يتطلب البدء مع Cybelec CybTouch 6 C فهمَ العناصر الأساسية مثل الرقم التسلسلي، ومعرّف الكمبيوتر، وقائمة الخيارات وتهيئتها. إن الإعداد الدقيق لهذه المكونات يضمن التشغيل السلس والتخصيص الفعّال لماكينتك، مما يعزز الأداء في نهاية المطاف.

إن الإعداد السليم وإدارة جهاز CybTouch 6 C أمران أساسيان لتحقيق الأداء الأمثل لمكبس الثني. إذا كانت لديك أي أسئلة أو كنت بحاجة إلى مزيد من المساعدة، فلا تتردد في التواصل مع فريقنا. خبراؤنا مستعدون لتقديم دعم تفصيلي مصمم وفق احتياجاتك الخاصة. كما يمكنك استكشاف صفحات التوثيق لدينا للحصول على معلومات وموارد أكثر شمولًا.
