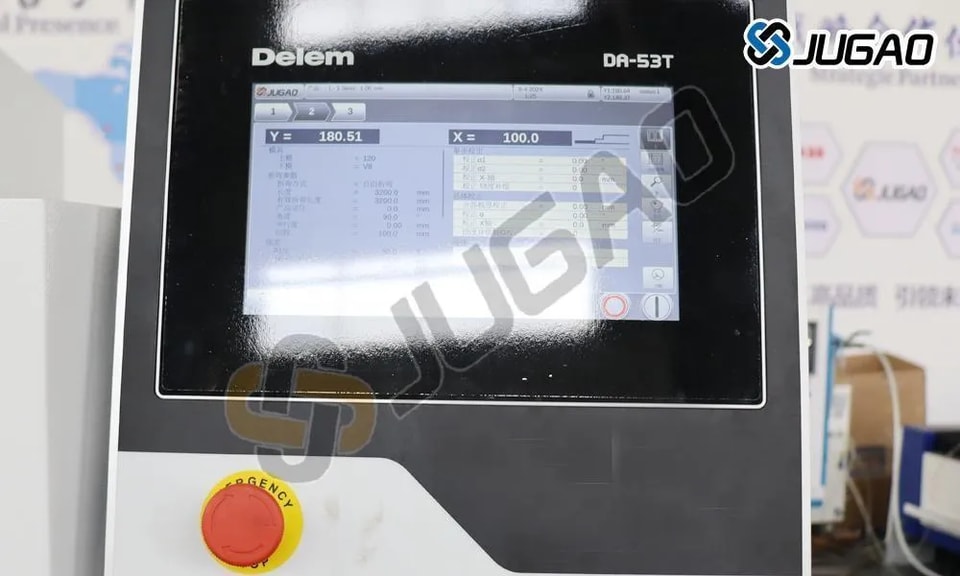

دليل تشغيل نظام التحكم الرقمي DA53T

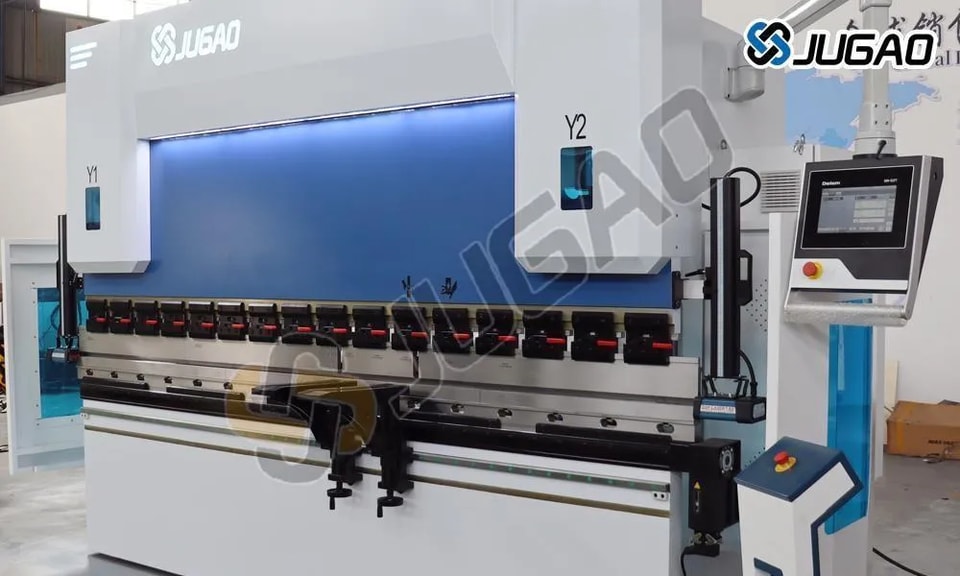

1. شغّل الجهاز: قم بتشغيل مصدر الطاقة الرئيسي، وطاقة وحدة التحكم، وطاقة مضخة الزيت بالترتيب حتى يصبح مكبس الثني جاهزًا للعمل.

2. إنشاء برنامج جديد: في صفحة "Product" على وحدة تحكم DA-53T، انقر على زر "New Program" الموجود على اليمين. في صفحة "Product Features" المنبثقة، أدخل "Product Name" و"Product Description" و"Sheet Thickness" وغيرها من المعلمات بالترتيب، ثم اختر مادة الصفيحة واضبطها. بعد الانتهاء، انقر على زر "Accept" في أسفل اليمين. ستنتقل الصفحة تلقائيًا إلى صفحة "Tool Settings"، حيث يمكنك اختيار وضبط أداة الثقب والقالب المستخدمين حاليًا. انقر على الأسفل للانتقال إلى صفحة "Program".

3. ضبط معلمات الثني: انقر لتعيين قيمة "angle" وغيرها من المعلمات المراد ثنيها. إذا كان الثني القوسي مطلوبًا، فانقر على زر "bumping" في الزاوية اليمنى السفلية. في صفحة إعداد bumping المنبثقة، فعّل وظيفة الثني القوسي، واضبط الزاوية ونصف القطر وعدد التقسيمات المتساوية للقوس، ثم انقر على زر "Accept". ستنتقل الصفحة إلى صفحة "Program". قد تحتاج إلى تعديل بعض المعلمات ذات الصلة، مثل معلمات محور X للثني الأول. بعد التعديل، تحقّق مما إذا كانت جميع الخطوات لا تزال تحتوي على أخطاء.

4. بدء الثني: بعد التأكد من أن كل شيء صحيح، انقر للانتقال إلى صفحة "Automatic" عبر شريط التنقل السفلي، ثم انقر زر البدء في الزاوية اليمنى السفلية لبدء عملية الثني.

5. تصحيح الثني: إذا لم تلبِّ دقة الثني المتطلبات، يمكنك إجراء التصحيحات. على سبيل المثال، لتصحيح محور Y، أي طرفَي قطعة العمل المثنية، ابحث عن المعلمات المقابلة (مثل "Corr.α2") في منطقة "Corrections" على الجانب الأيمن من صفحة عمل وحدة التحكم، واضبط زاوية التعويض وفقًا للفرق بين زاوية الثني الفعلية والزاوية المتوقعة. ويمكن أيضًا إجراء تعويض ميكانيكي. في منطقة "General corrections" على الجانب الأيمن من صفحة عمل وحدة التحكم، ابحث عن المعلمة "deflect" واضبط قيمة التعويض وفقًا للصيغة D (معلمة التعويض) = V (عرض فتحة القالب السفلي مم) / 2*N (زاوية التعويض). ما سبق ليس سوى إرشادات عامة. قد تختلف عملية التشغيل الفعلية حسب طراز مكبس الثني ووظيفة وحدة التحكم. يُنصح بالرجوع إلى دليل مستخدم وحدة تحكم Delem DA-53T أو استشارة الدعم الفني ذي الصلة للحصول على تعليمات تشغيل دقيقة.

يتميز نظام DA53T CNC بالمزايا التالية:

1. تشغيل متقدم باللمس: مزوّد بشاشة TFT ملونة عالية الدقة مقاس 10.1 بوصة، ويستخدم تقنية اللمس المتعدد لتمكين التنقل البديهي عبر "hot key" بين برمجة المنتج والإنتاج. كما أنه سهل التشغيل وذو واجهة مريحة، مما يمكن أن يحسن كفاءة التشغيل بشكل فعال.

2. قدرة تحكم متعددة المحاور: يدعم التحكم في ما يصل إلى 4 محاور، بما في ذلك Y1 وY2 ومحورين مساعدَين مثل محور X ومحور R وغيرها، ويمكن ضبط محور مقياس الإرجاع الخلفي الثاني ليكون محور Z. وهو يلبي احتياجات مختلف تطبيقات الثني المعقدة ويوفر دعمًا قويًا لتصنيع الصفائح المعدنية المتنوع.

3. عملية إعداد فعّالة: يمكنها تقليل وقت الإعداد والاختبار إلى الحد الأدنى، ومن خلال سير عمل برمجة سريع وسهل إلى الإنتاج، يتم تقليل عدد تعديلات آلة التشغيل وعمليات الثني التجريبية إلى الحد الأدنى. وهي مناسبة بشكل خاص للعمليات الصغيرة أو السيناريوهات ذات تغيّر الأعمال المتكرر، مما يساعد على تحسين كفاءة الإنتاج وخفض التكاليف.

4. تكامل غني للوظائف: تحتوي على مكتبة للأدوات/المواد/المنتجات يمكنها تخزين المعلومات ذات الصلة واستدعاؤها بسهولة؛ وتتميز بوظائف تحكم بالسيرفو والعاكس، ما يحقق تحكمًا دقيقًا في الحركة وتشغيلًا موفرًا للطاقة؛ كما تدمج خوارزميات متقدمة للتحكم في محور Y، وهي مناسبة للصمامات ذات الحلقة المغلقة والمفتوحة لضمان دقة الثني. بالإضافة إلى ذلك، تدعم وظائف خاصة مثل برمجة نصف القطر (bumping) وبرمجة المنتجات الملفوفة لتلبية احتياجات معالجة مختلف أنواع قطع العمل.

5. حساب وتعويض دقيق: يمكنه حساب مجموعة متنوعة من المعلمات، مثل منطقة أمان الأداة، والضغط، وهامش الثني، وضبط التقوس، وضغط القاع، وقوة اللف، وغيرها، كما يحتوي على قاعدة بيانات للحساب التلقائي لـ bumping وتصحيح الزاوية. ويمكنه تعويض انحراف طاولة العمل تلقائيًا وفقًا لعوامل مثل سماكة اللوح والمادة لضمان تجانس الزاوية على طول قطعة العمل بالكامل وتحسين دقة المعالجة.

6. توافقية جيدة وقابلية للتوسع: يمكن دمجه داخل الخزانة، أو استخدام غلاف اختياري بذراع تعليق لسهولة التركيب والاستخدام. وهو يدعم واجهة بطاقة ذاكرة USB لتسهيل نقل البيانات وتخزينها، ويمكن أيضًا برمجته عبر برنامج Profile-53 TL غير المتصل لتحسين مرونة البرمجة. بالإضافة إلى ذلك، تتوفر فيه وظيفة الوصلة التسلسلية (اختياري) التي تتيح العمل التعاوني لعدة أجهزة.

7. تصميم مريح للمستخدم: يحتوي على وظيفة "teach-in"، والتي تتيح تنفيذ عمليات التعليم على جميع المحاور، مما يسهل على المشغلين ضبط المعلمات وتعديلها. كما يوفر مجموعة متنوعة من لغات الحوار للاختيار من بينها لتلبية احتياجات المناطق والمشغلين المختلفين. وفي الوقت نفسه، فهو مزود بأنظمة معلومات الأخطاء وبرامج التشخيص وأدوات التحليل المدمجة، مما يساعد على اكتشاف المشكلات وحلها بسرعة وتقليل صعوبة الصيانة وتكلفتها.
