ضبط ماكينة الثني

1. ضبط خلوص الثني

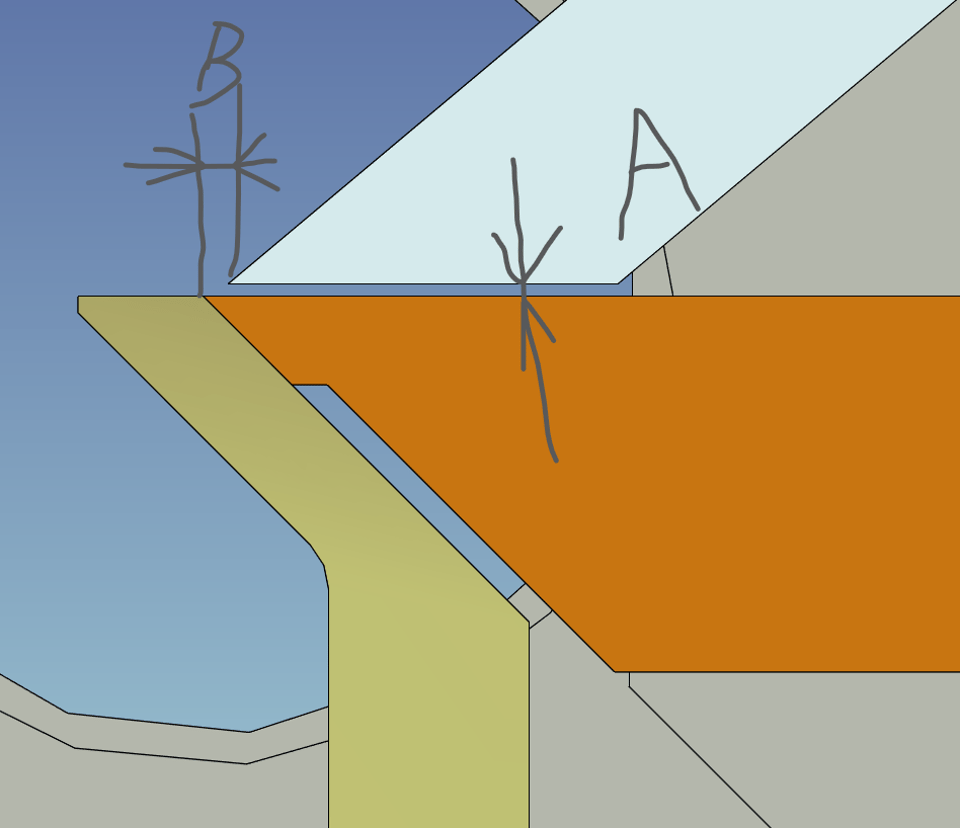

كما هو موضح في الصورة، فإن B هو خلوص الثني. وعادةً ما يُختار B=2*t (سماكة الصفيحة)، ومن خلال ضبط المحور اللامركزي في الصورة أدناه، يجب إرخاء عارضة الضغط، ويجب إجراء الضبط عندما تكون عارضة الضغط مرتخية؛ كما يجب ضبط الطرفين كليهما.

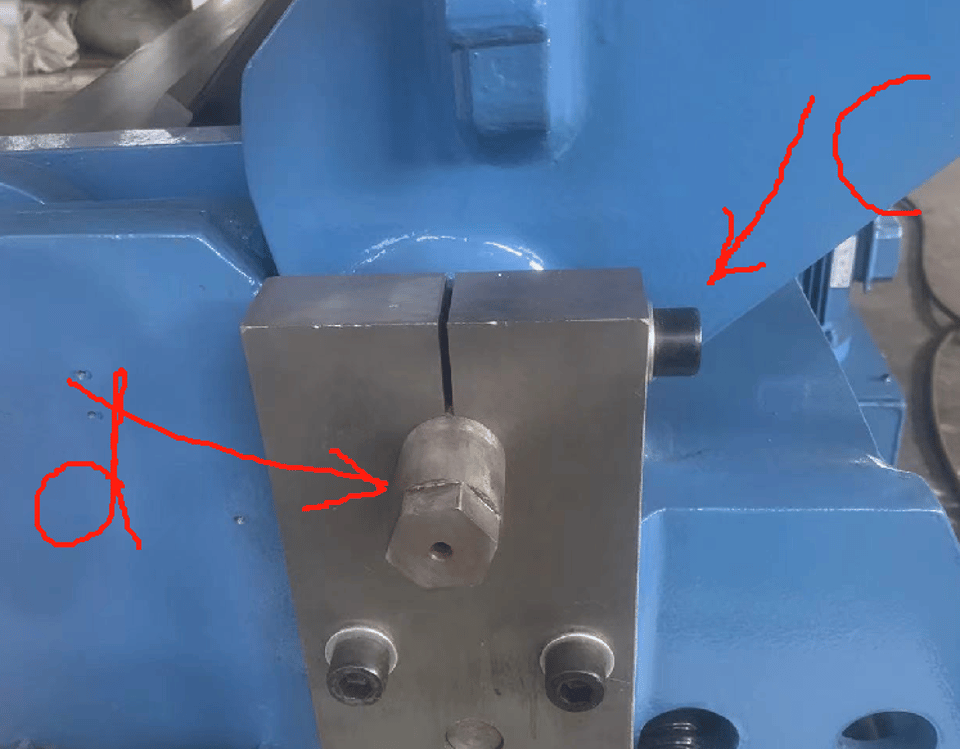

أ) فك المسمار C،
ب) اضبط العمود اللامركزي d
ج) قِس حجم B
د) قفل المسمار C

2. ضبط مسافة الكبس

يشير A في الصورة أعلاه إلى مسافة الكبس، ويكون اختيار A أصغر من الصفيحة بمقدار 0.1-0.2 مم. عندما يكون A أكبر من سماكة الصفيحة، لا يمكن كبس الصفيحة. وعندما يكون A أصغر بكثير من سماكة الصفيحة، ستتعرض الصفيحة للانضغاط بسبب الإجهاد على الطرفين. وتؤدي هذه القوة إلى انحراف طاولة العمل ولوح الضغط، مما يتسبب في انضغاط طرفي الصفيحة وعدم القدرة على ضغط الوسط. يتم ضبط حجم A عبر ضبط قضيب مكبس الأسطوانة الهيدروليكية، ويجب ضبط الطرفين معًا.
لا تضع أي شيء على طاولة العمل أو عارضة الكبس.

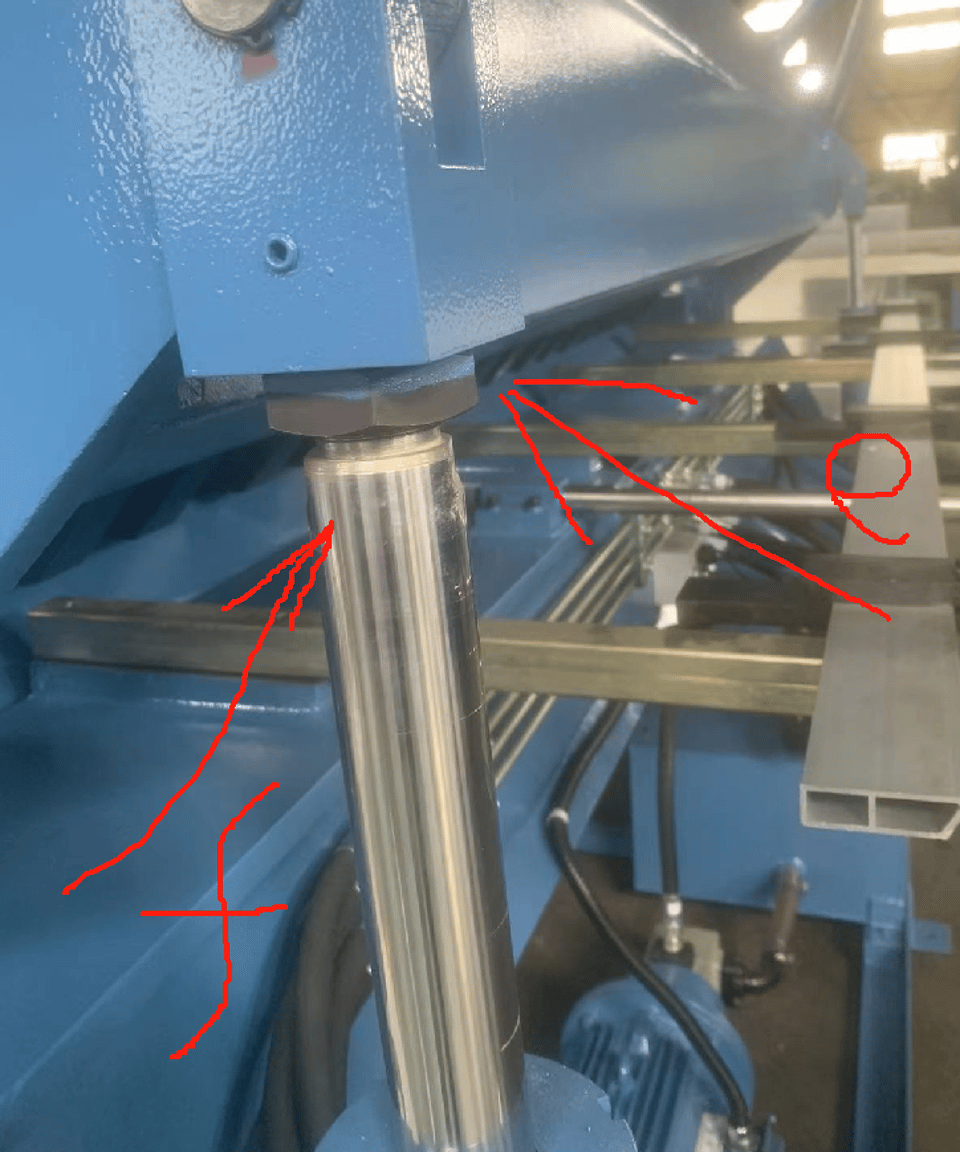

أ) فك الصامولة التي تثبت الأسطوانة الهيدروليكية e
ب) اختر قضيب المكبس f
ج) قِس حجم A
د) صامولة القفل e

3. شدّ الضغط الأوسط غير كافٍ

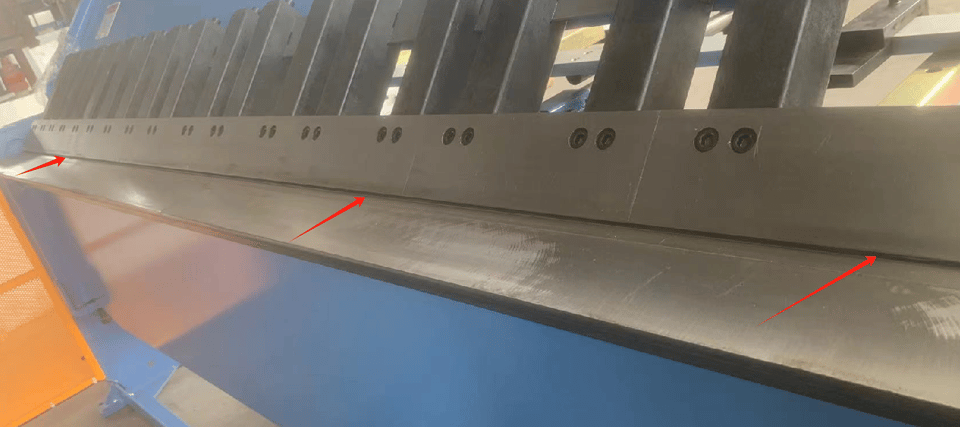

إذا تم ضغط عارضة الضغط من دون وضع اللوح، فستكون المسافة بين القالب العلوي وطاولة العمل مختلفة بشكل ملحوظ بين المنتصف والطرفين.

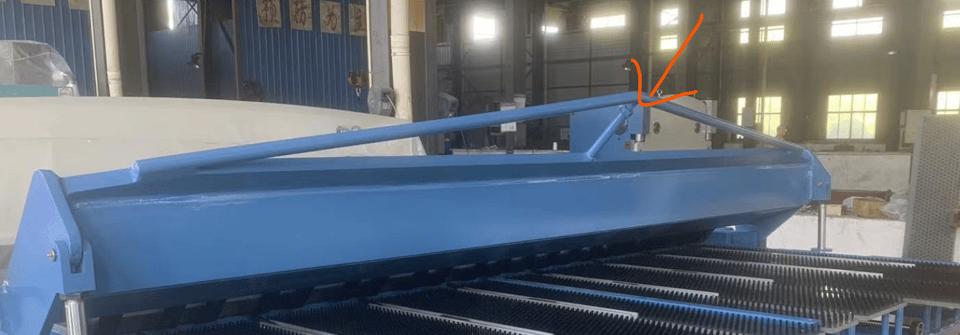

من الضروري ضبط المسمار على عارضة الضغط كما هو موضح أدناه
