نظرة عامة على تشغيل DELEM DA-58T

جدول المحتويات

1. مقدمة

2. أوضاع التشغيل والبرمجة

3. البدء

◦ (I) التحضيرات للبرمجة

◦ (II) إنشاء رسم

◦ (III) تحديد تسلسل الثني

◦ (IV) البرنامج الرقمي

◦ (V) قوائم التشغيل التلقائي/اليدوي وأوضاع الإنتاج

◦ (VI) نسخ البيانات احتياطيًا والتخزين الخارجي

1. وسائل البرمجة المساعدة

◦ (I) نص المساعدة

◦ (II) وظائف مربع القائمة

◦ (III) التصفية والبحث الفوري

◦ (IV) التنقل

◦ (V) إدخال النص وتحريره

◦ (VI) إدخال الأحرف الأبجدية الرقمية مقابل الأحرف الخاصة

◦ (VII) الشبكة

◦ (VIII) وظيفة قفل المفاتيح

◦ (IX) التموضع اليدوي

◦ (X) وصف إصدار البرنامج

1. الأسئلة الشائعة (FAQ)

2. الخلاصة

1. مقدمة

عند تشغيل مكابس الثني CNC، فإن فهم نظام التحكم أمر بالغ الأهمية لتحسين الكفاءة والدقة. وبصفته القلب النابض لمكابس الثني CNC، لا يقتصر نظام التحكم DELEM DA-58T على تحسين عمليات تشغيل المعادن فحسب، بل يبسط أيضًا تشغيل الماكينة. سواء كنت تستخدم نظام DELEM لأول مرة أو تسعى إلى تحسين سير عملك بشكل أكبر، فإن هذه المقالة ستساعدك على الاستفادة الكاملة من أداء نظام التحكم هذا من خلال تحليل واضح لوظائفه.

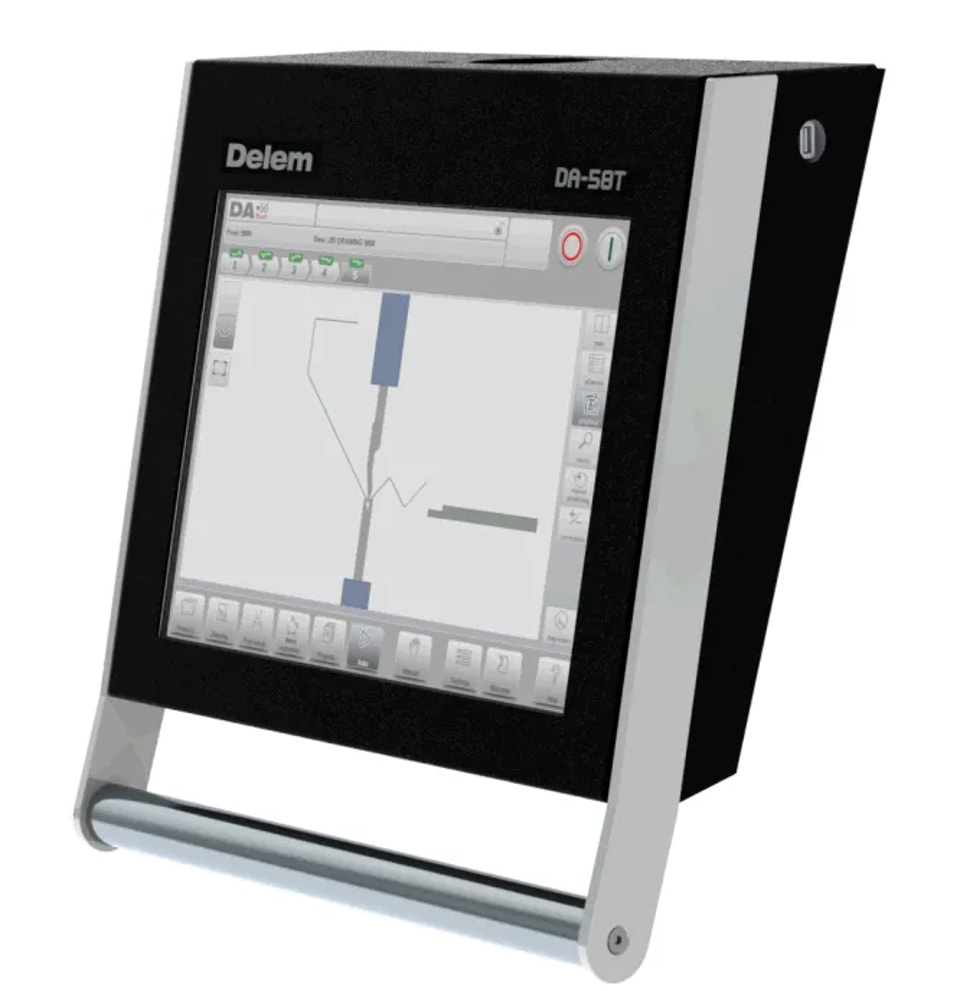

(I) وحدة التحكم وعناصر التحكم الأمامية

تعمل وحدة التحكم DELEM DA-58T بمثابة «القلب» للماكينة بأكملها، حيث توفر واجهة مستقرة لجميع العمليات (قد يختلف التكوين المحدد لوحدة التحكم قليلًا حسب طراز المعدات). أما عناصر التحكم الأمامية فهي مصممة بشكل بديهي، مما يتيح للمستخدمين التفاعل بسهولة مع النظام ويضمن تنقلًا سلسًا وتنفيذًا فعالًا للأوامر.

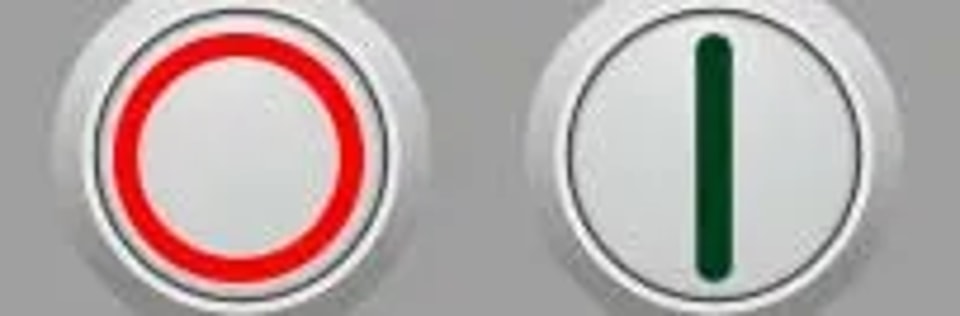

وعلى وجه الخصوص، تم دمج زري «بدء» و«إيقاف» ضمن واجهة المستخدم على شاشة اللمس. ويتوافق منطق التحكم العام مع عادات المستخدمين، مما يقلل وقت التشغيل بفاعلية ويحسن الكفاءة.

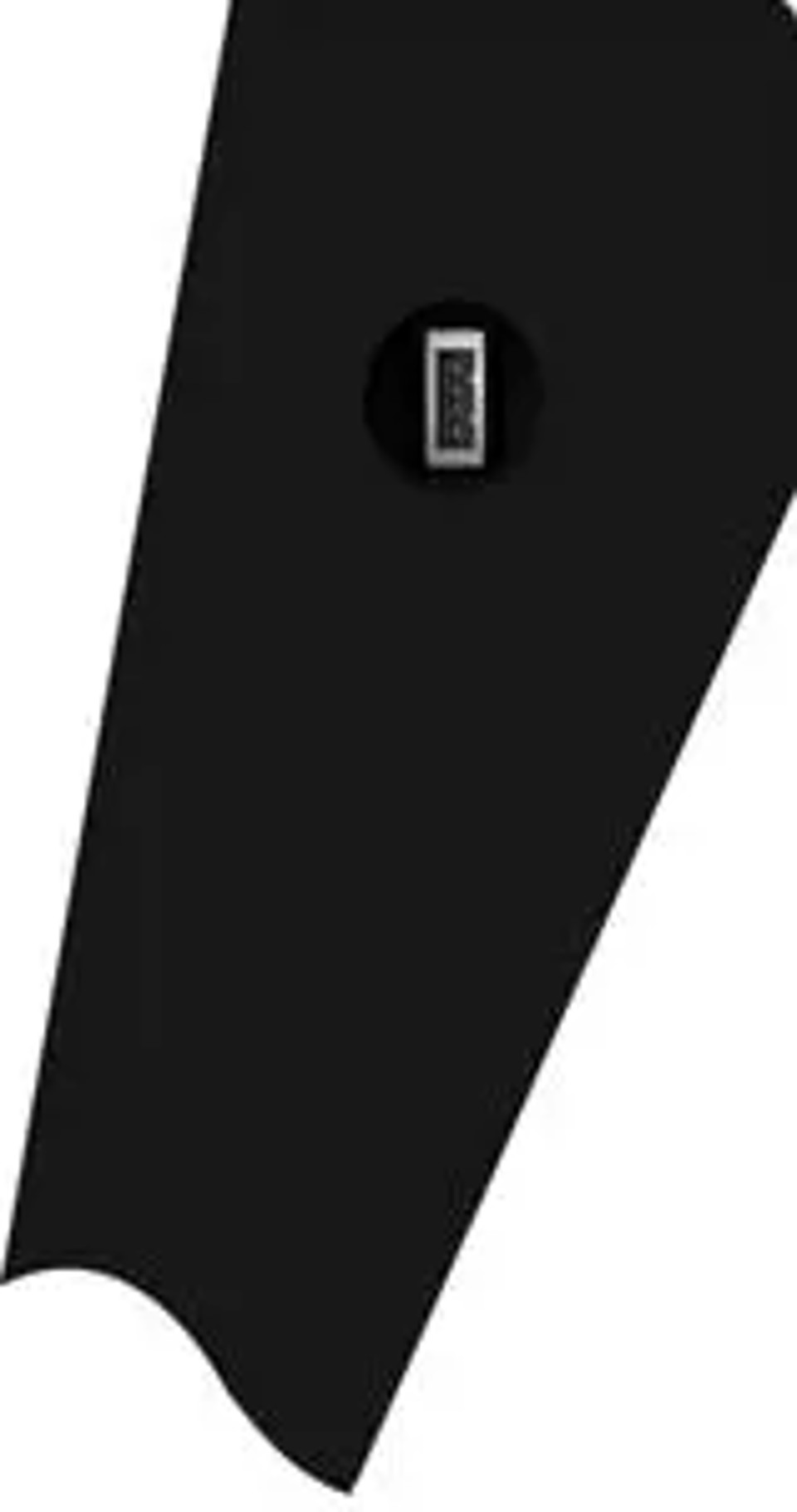

(II) موصلات USB والاتصال

يوجد منفذ USB على الجانب الأيمن من وحدة التحكم، ويدعم الاتصال بالأجهزة الخارجية مثل محركات USB ولوحات المفاتيح الخارجية أو الفأرة. ومن خلال هذا المنفذ، يمكن للمستخدمين نقل البيانات بسهولة (مثل استيراد/تصدير البرامج) وتحديث البرنامج، مما يزيد من عملية النظام.

2. أوضاع التشغيل والبرمجة

تُعد إحدى المزايا الأساسية لجهاز DELEM DA-58T هي أوضاع التشغيل والبرمجة المرنة، التي يمكنها التكيف مع احتياجات الإنتاج المتنوعة. سواء في الوضع اليدوي أو التلقائي، يمكن للمستخدمين تخصيص عملية التشغيل وفقًا لمتطلبات المشروع المحددة، مما يتيح معالجة دقيقة لمختلف مهام تشكيل المعادن.

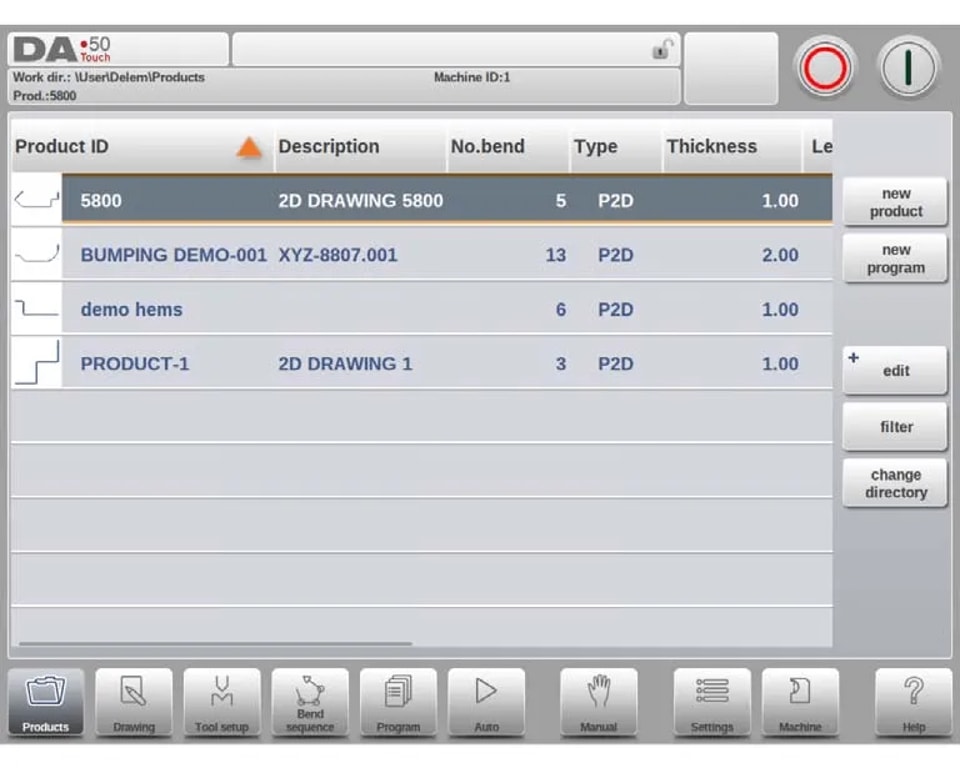

(I) بنية الشاشة الرئيسية

تم تصميم واجهة تشغيل DELEM DA-58T حول مفهوم «الحدس والكفاءة»، حيث تنقسم الشاشة الرئيسية إلى أربع مناطق وظيفية، لكل منها غرض واضح:

1. لوحة العنوان: تعرض باستمرار المعلومات الأساسية، بما في ذلك شعار العلامة التجارية، والمنتج المحمّل، وعملية الثني الحالية، والدليل الفرعي المحدد، ومؤشرات حالة الماكينة، مما يتيح للمستخدمين متابعة حالة المعدّات في الوقت الحقيقي.

2. لوحة المعلومات: تعرض الوظائف الحصرية والمعلمات التفصيلية للوضع الحالي، مما يضمن سهولة الوصول إلى البيانات الرئيسية.

3. لوحة الأوامر: مدمجة داخل لوحة المعلومات، وتجمع أزرار التحكم المتعلقة بالمهمة الحالية في مكان واحد، مما يقلل من خطوات التشغيل.

4. لوحة التنقّل: تظهر دائمًا، وتستخدم أزرارًا كبيرة قائمة على الأيقونات لدعم التبديل بنقرة واحدة إلى الأوضاع الأساسية الرئيسية، بما في ذلك:

◦ 【المنتجات】: إنشاء برنامج جديد أو اختيار برنامج من مكتبة البرامج الموجودة؛

◦ 【الرسم】: تصميم المنتجات أو تعديلها عبر واجهة رسومية لتلبية متطلبات المشروع؛

◦ 【إعداد الأدوات】: تكوين معلمات الماكينة بسرعة وضبط تركيب الأدوات؛

◦ 【تسلسل الثني】: حساب ترتيب الثني وضبطه بدقة لتحسين كفاءة المعالجة؛

◦ 【برنامج】: إنشاء برامج CNC أو تحريرها رقميًا للتحكم الدقيق؛

◦ 【تلقائي】: بدء الإنتاج الدُفعي للمنتج/البرنامج المحدد؛

◦ 【يدوي】: ضبط المعلمات بشكل مستقل لعمليات الثني الفردية (دون الاعتماد على برنامج كامل)؛

◦ 【الإعدادات】: تخصيص معلمات برمجة المنتج أو تهيئة خصائص المواد في «مكتبة المواد»؛

◦ 【الماكينة】: ضبط إعدادات الماكينة، أو الوصول إلى مكتبة الأدوات، أو إدارة النسخ الاحتياطي واستعادة البيانات؛

◦ 【المساعدة】: بغضّ النظر عن واجهة التحكم التي تستخدمها، فإن النقر على هذا الزر يستدعي «نظام المساعدة السياقية» للحصول على إرشادات مخصصة للعملية الحالية.

3. البدء

يدعم جهاز DELEM DA-58T إنشاء برامج المنتجات عبر سير عمل «تصميم الرسم → تحديد التسلسل → توليد البرنامج». والخطوات المحددة هي كما يلي:

1. أدخل 【المنتجات】 الوضع في لوحة التنقل وانقر على «منتج جديد» لإنشاء مشروع جديد؛

2. أدخل خصائص المنتج، ثم انتقل إلى 【الرسم】 الوضع لرسم مخطط ثنائي الأبعاد للمنتج؛

3. أدخل 【إعداد الأدوات】 الوضع للتحقق من تكوين الأدوات الحالي؛ عدّل التكوين أو أنشئ تكوينًا جديدًا إذا كانت هناك حاجة إلى تعديلات؛

4. في 【تسلسل الثني】 الوضع، حدّد تسلسل الثني النهائي عبر الحساب التلقائي من النظام أو التعديل اليدوي؛

5. إذا كانت هناك حاجة إلى تحسين المعلمات، فأدخل 【برنامج】 الوضع لتعديل برنامج CNC العددي؛

6. انقر على 【تلقائي】 الوضع ثم اضغط على زر «بدء» لبدء إنتاج المنتج المبرمج.

(I) التحضيرات للبرمجة

قبل البدء في برمجة المنتج، يجب استكمال مهمتي إعداد أساسيتين لضمان عدم حدوث أخطاء في العمليات اللاحقة:

1. تكوين مكتبة المواد: أدخل إلى «صفحة المواد» في 【الإعدادات】 الوضع وأدخل خصائص المواد الصحيحة (مثل نوع المادة، والسماكة، ومقاومة الشد);

2. تكوين مكتبة الأدوات : أدخل【الماكينة】 الوضع وتحقق من إدخال معلمات الأداة بدقة — فهذا هو الأساس لتوليد برامج CNC صالحة.

(II) إنشاء رسم

يوفر DELEM DA-58T وظيفة رسم ثنائي الأبعاد قوية لدعم التصميم المرئي للمنتج، مع منطق التشغيل المحدد التالي:

• الرسم التخطيطي: استخدم عملية «السحب» على شاشة اللمس لضبط أطوال الخطوط والزوايا في الوقت الفعلي، مع تحديد شكل المنتج أو الأداة بسرعة؛

• الضبط الدقيق للمعلمات: بعد الرسم التخطيطي، أدخل القيم الدقيقة لأطوال الخطوط والزوايا باستخدام لوحة المفاتيح المنبثقة؛ استخدم وظيفة «إدخال» أو «إدخال-التالي» للإدخال المتواصل؛

• تصحيح الأخطاء: انقر على زر «تراجع» للعودة إلى العملية السابقة، أو استخدم مفتاح «Backspace» لحذف آخر حرف مُدخل لإجراء تعديلات مرنة.

بالإضافة إلى ذلك، يوفر النظام ثلاثة أنواع من أدوات التنقل لتحسين كفاءة الرسم:

1. وظيفة التكبير/التصغير: قرّب أو بعّد الشاشة بإصبعين لتسهيل ضبط التفاصيل؛

2. ملاءمة الشاشة: انقر على أيقونة «ملاءمة للشاشة» لضبط حجم الرسم تلقائيًا ليظهر بملء الشاشة مع وضوح أفضل؛

3. التحريك الجانبي: اسحب الرسم بإصبع واحد لتسهيل استعراض مناطق مختلفة.

تشمل الميزات الرئيسية لأداة الرسم ما يلي:

• يدعم العرض التناسبي لسماكة الصفيحة ويشمل التحجيم التلقائي؛

• يتيح إدخال الأبعاد الأفقية/العمودية لتصميم أدوات متناسبة؛

• يتيح تعديل الأطوال والزوايا بمرونة، ويدعم إضافة خصائص ثني خاصة مثل الطيّ والحزّ البارز؛

• يسمح بنسخ المنتجات الحالية وتعديلها لإنشاء مشاريع جديدة بسرعة؛

• يدعم الإنتاج ثلاثي الأبعاد من خلال الربط ببرامج ثنائية الأبعاد.

(III) تحديد تسلسل الثني

يبسّط DELEM DA-58T تخطيط الثني من خلال سير عمل مترابط «إعداد الأداة → تسلسل الثني»، مع وظائف أساسية تشمل:

1. يدعم طريقتين لتوليد تسلسلات الثني: «الحساب التلقائي» و«الضبط اليدوي»؛

2. يتميز بـ«تصور الاصطدام» لتجنب التعارضات المحتملة بين الأدوات والماكينة مسبقًا؛

3. يتيح اختيار الأدوات بمرونة ويدعم ضبط زمن الثني وسرعة المقياس الخلفي؛

4. يحسب تلقائيًا طول الخام ويقدّر وقت الإنتاج؛

5. يوفر وظيفة محاكاة لتسلسل الثني للتحقق البصري من العملية؛

6. يدعم برمجة مواضع الأصابع للتكيف مع متطلبات الثني المعقدة.

(IV) البرنامج الرقمي

يبسط النظام إنشاء برامج CNC، ويمكن للمستخدمين إدارة البرنامج العددي الخاص بالمنتج الحالي عبر 【برنامج】 القائمة. وهناك طريقتان محددتان للإنشاء:

1. الإدخال اليدوي : أدخل【المنتجات】 الوضع، اختر «برنامج جديد»، ثم أدخل المعلمات يدويًا بواسطة المشغّل (يتطلب معرفة مهنية؛ ولا تتوفر وظيفة كشف الاصطدام)؛

2. محاكاة الثني الرسومية : أدخل【المنتجات】 الوضع → «منتج جديد» → 【الرسم】 الوضع، وصمّم البرنامج من خلال واجهة مرئية مع تعديلات فورية.

بعد تحديد تسلسل الثني وحفظه، يعالج النظام البيانات تلقائيًا بعديًا لتوليد برنامج عددي. وفي الوقت نفسه، يحسب المعلمات الرئيسية التالية (تُضبط المعلمات تلقائيًا وفقًا لتكوين الماكينة لضمان الدقة):

• قوة الثني المطلوبة؛

• مواضع المحورين Y/X ومسافات الارتداد؛

• معلمات التفريغ؛

• مقدار الفتحة للمحور Y؛

• مواضع المحورين R/Z.

(V) قوائم التشغيل التلقائي/اليدوي وأوضاع الإنتاج

تتكيف وضعي الإنتاج مع متطلبات سيناريوهات مختلفة، وهما من الوظائف الأساسية لتحسين مرونة المعالجة.

• الوضع التلقائييدعم التنفيذ المستمر للبرامج الكاملة؛ وللتحكم الدقيق يمكن التبديل إلى "وضع الخطوة" لتنفيذ العمليات واحدة تلو الأخرى؛

• الوضع اليدوييركّز على عملية "ثني واحدة" مستقلة، وهو مناسب لاختبار حالة تشغيل النظام أو تنفيذ مهام عالية الدقة لمرة واحدة.

(VI) نسخ البيانات احتياطيًا والتخزين الخارجي

يدعم النظام التخزين الخارجي لملفات المنتجات وملفات الأدوات، مما يوفر حلاً مرنًا لإدارة البيانات. وبحسب تهيئة المعدات، يمكن حفظ الملفات على خادم شبكة أو على ذاكرة USB لسهولة النسخ الاحتياطي والمشاركة.

4. مساعدات البرمجة

لتقليل عتبة التشغيل وتحسين الكفاءة، تم تجهيز DELEM DA-58T بمجموعة متنوعة من أدوات المساعدة في البرمجة، كما هو موضح أدناه:

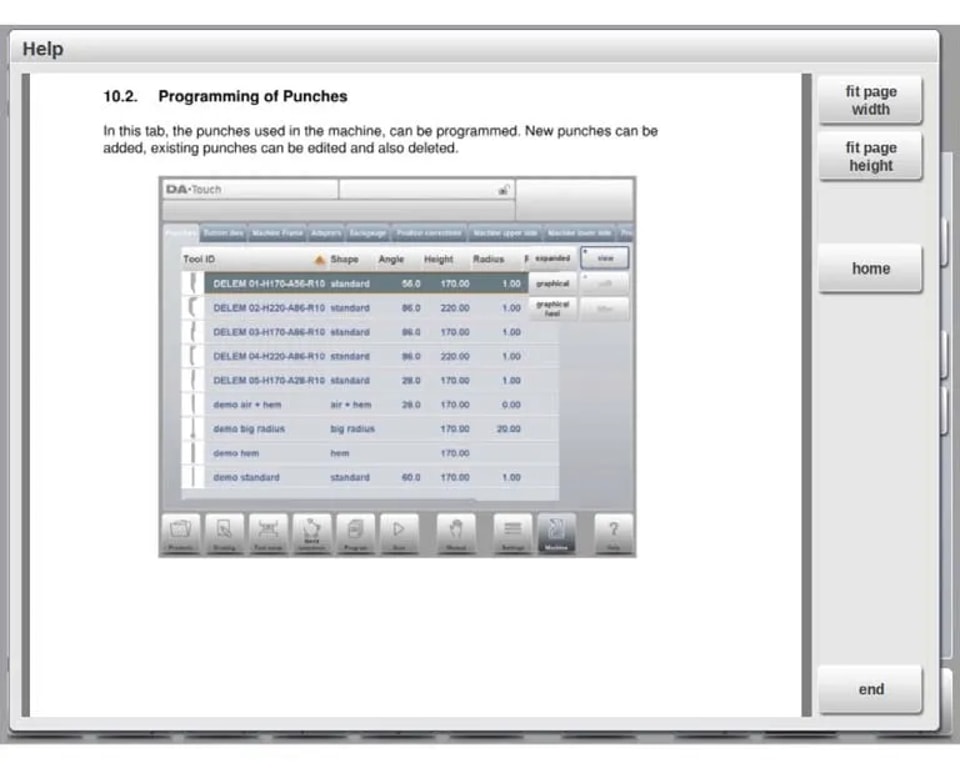

(I) نص المساعدة

يحتوي النظام على وظيفة مدمجة "المساعدة عبر الإنترنت"، ومتزامنة مع محتوى دليل التشغيل، وتدعم الإرشاد الحسّاس للسياق:

• طريقة الوصول: انقر على【المساعدة】 الزر في لوحة التنقل لإظهار نافذة تحتوي على تفاصيل العملية الحالية؛

• طريقة التصفح: مرّر بإصبعك للتنقل داخل النص؛ وانقر على الحافتين العلوية/السفلية للشاشة للتبديل بين "الصفحة السابقة/الصفحة التالية"؛

• الوظائف السريعة: استخدم الروابط التشعبية في وظيفة "الفهرس" للانتقال سريعًا إلى جدول المحتويات؛ وانقر على "خروج" لإغلاق نافذة المساعدة.

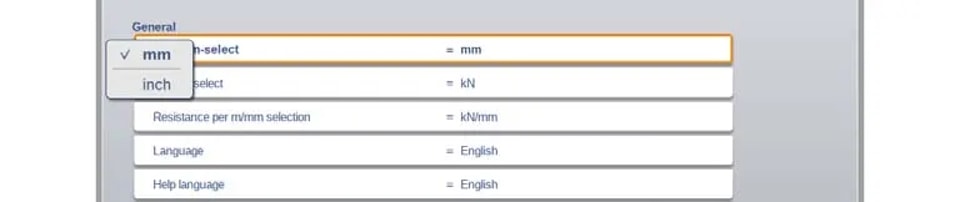

(II) وظائف مربع القائمة

عند الحاجة إلى اختيار معلمة محددة مسبقًا، انقر على سطر المعلمة لإظهار قائمة الخيارات؛ وإذا لم تكن هناك حاجة إلى أي تعديل، فانقر خارج القائمة لإغلاقها، بما يضمن تشغيلًا بديهيًا وفعّالًا

(III) التصفية والبحث الفوري

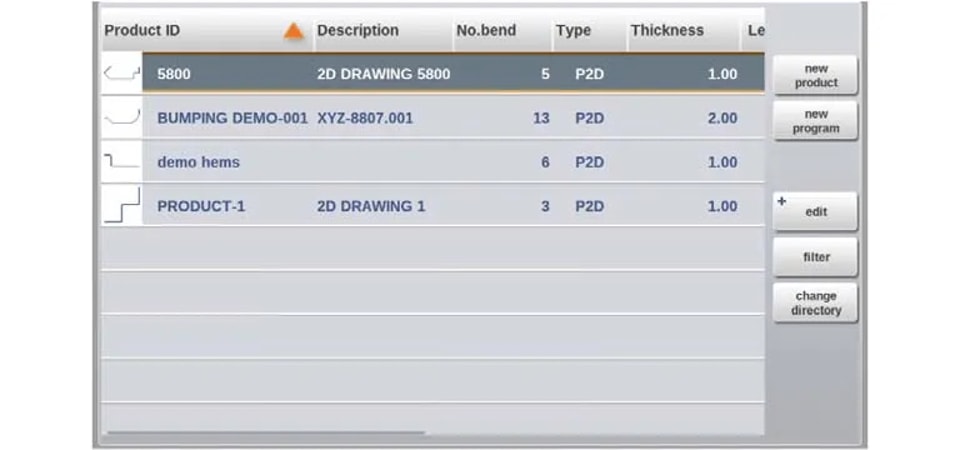

في أوضاع مثل 【اختيار المنتج】، يمكنك تحديد العناصر المستهدفة بسرعة باستخدام وظيفة "الفلتر":

1. انقر على زر "الفلتر" وأدخل جزءًا من معرّف المنتج؛

2. سيقوم النظام بتصفية القائمة تلقائيًا، ويدعم فصل عدة كلمات مفتاحية بمسافات للبحث الدقيق؛

3. انقر على زر "إغلاق" على يمين لوحة المفاتيح للخروج من واجهة الفلتر.

(IV) التنقل

تنقسم واجهة البرامج في بعض الأوضاع إلى عدة علامات تبويب، مع منطق التبديل التالي:

• انقر مباشرة على علامة التبويب للتبديل؛

• إذا لم تكن علامة التبويب ظاهرة بالكامل، فاسحب شريط علامات التبويب أفقيًا لـ"إدخال علامة التبويب المستهدفة إلى المنطقة المرئية"، ثم انقر لتحديدها.

(V) إدخال النص وتحريره

يدعم الإدخال الدقيق عبر تحديد موضع المؤشر: انقر على الموضع المستهدف في مربع الإدخال، وسينتقل المؤشر تلقائيًا إلى تلك المنطقة؛ وسيُدرج المحتوى الذي يتم إدخاله لاحقًا مباشرة عند موضع المؤشر.

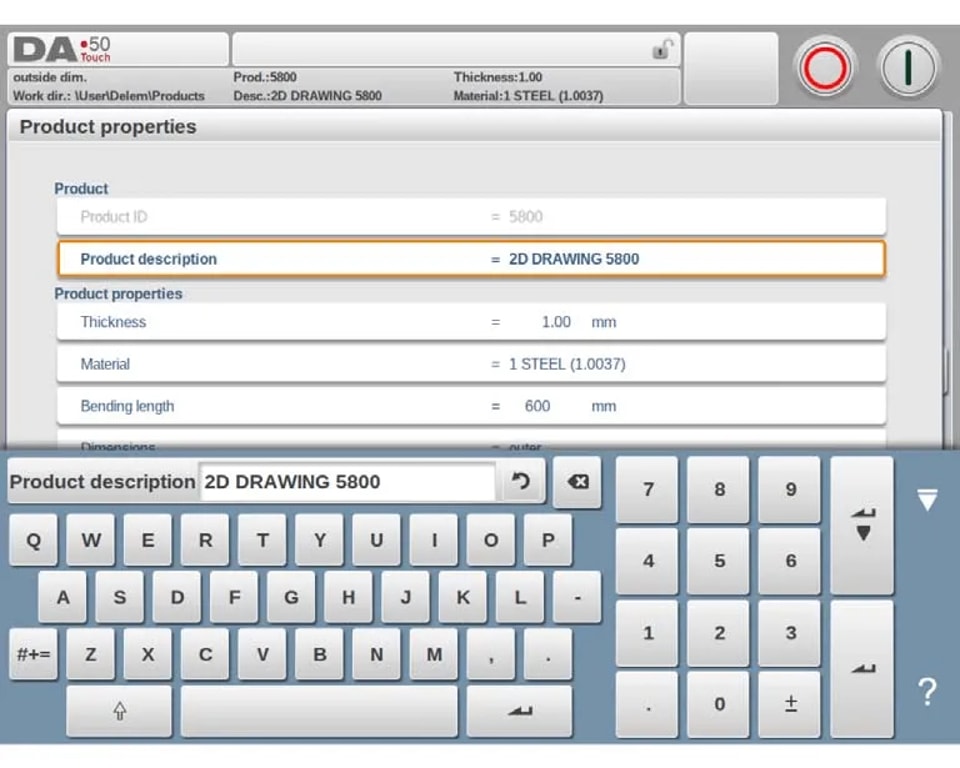

(VI) إدخال الأحرف الأبجدية الرقمية مقابل الأحرف الخاصة

يستخدم النظام "لوحة مفاتيح سياقية" لتجنب أخطاء الإدخال، مع المنطق التفصيلي التالي:

• لوحة مفاتيح أبجدية رقمية: تظهر افتراضيًا لوحة مفاتيح أبجدية رقمية كاملة الوظائف، وتدعم إدخال الحروف والأرقام؛

• الحقول الرقمية البحتة: عند تحرير المعلمات الرقمية البحتة، يتم "تعتيم" مفاتيح الحروف في لوحة المفاتيح تلقائيًا، ولا يتم تفعيل سوى لوحة الأرقام لمنع الإدخال الخاطئ؛

• الحقول الأبجدية الرقمية: عند الحاجة إلى إدخال مختلط، يتم تفعيل وظيفة لوحة المفاتيح الكاملة لدعم الإدخال الحر؛

• الأحرف الخاصة: انقر على زر "الأحرف الخاصة" في الزاوية السفلية اليسرى من لوحة المفاتيح لإدخال رموز مثل "?، %، -"؛

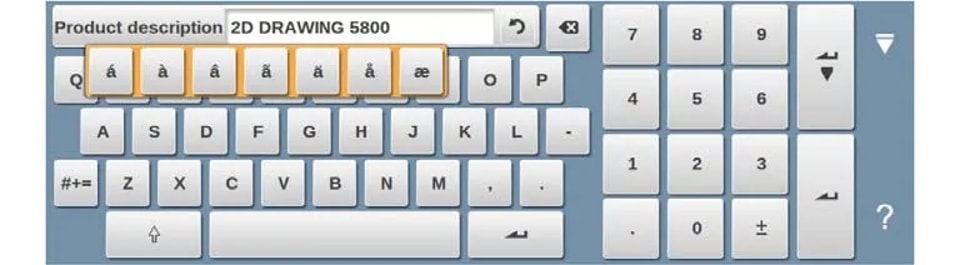

• الأحرف المعلَّمة: اضغط مطولًا على حرف أساسي (مثل "a") لإظهار الأحرف الدولية المعلَّمة مثل "á، à، â"، بما يلائم احتياجات الإدخال متعدد اللغات.

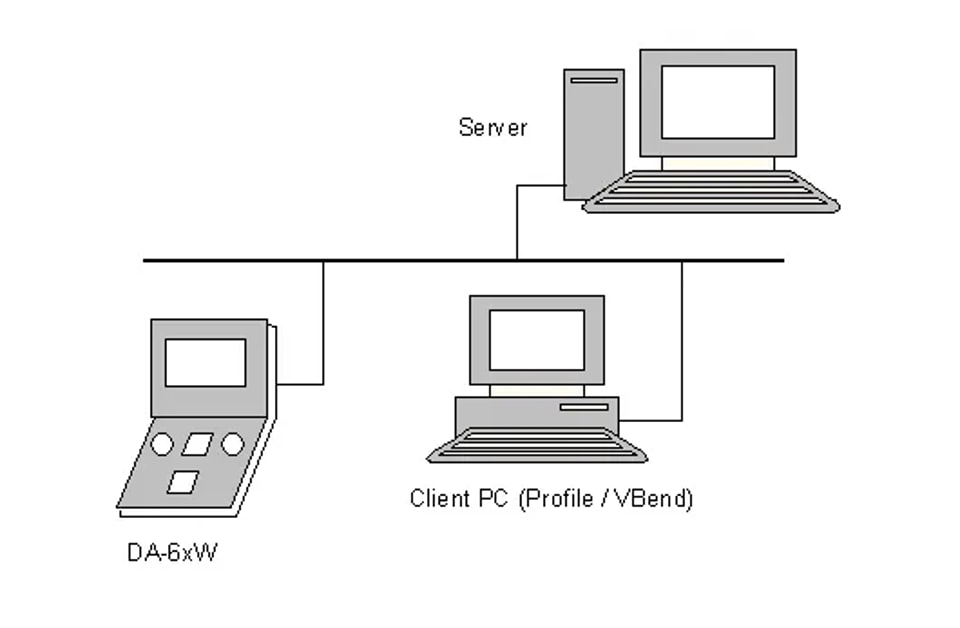

(VII) الشبكة

يمكن تزويد DELEM DA-58T اختياريًا بواجهة شبكة. وتُسهّل إمكانية الاتصال بالشبكة سير العمل وإدارة البيانات بشكل أكبر (مثل إرسال البرامج عن بُعد، وإدارة المعدات مركزيًا).

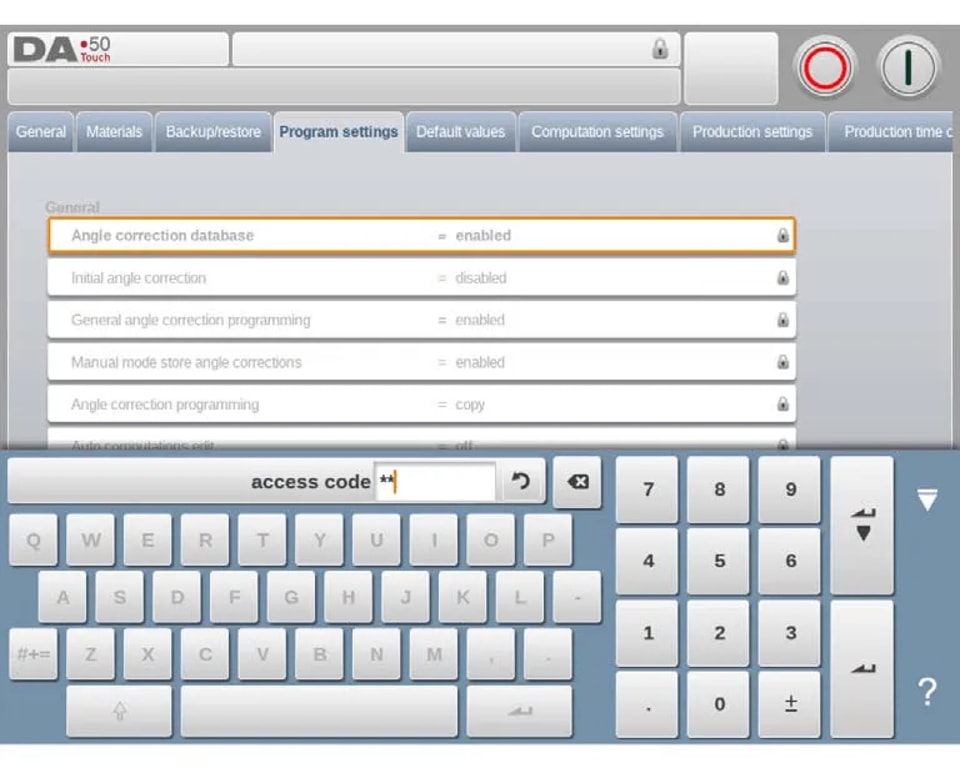

(VIII) وظيفة قفل المفاتيح

تُستخدم هذه الوظيفة لحماية أمان البرامج وإعدادات الماكينة ومنع التعديلات غير المصرح بها، وفق المنطق التفصيلي التالي:

• الهدف الأساسي: يقفل نظام التحكم لتقييد صلاحيات تعديل المنتجات والبرامج؛

• مستويان للقفل:

أ. قفل البرنامج: يسمح فقط باختيار المنتجات الحالية وتنفيذها في وضع Auto؛ ويُحظر تعديل أي معلمات (وتكون أيقونة القفل في حالة رمادية مغلقة);

ب. قفل الجهاز: يقفل الجهاز بالكامل، مما يجعل نظام التحكم غير متاح (تكون أيقونة القفل في حالة إغلاق باللون الأحمر)؛

• طريقة التفعيل: انقر على أيقونة القفل في أعلى الشاشة وأدخل كلمة المرور المطابقة؛ سيدخل النظام مستوى القفل المحدد؛

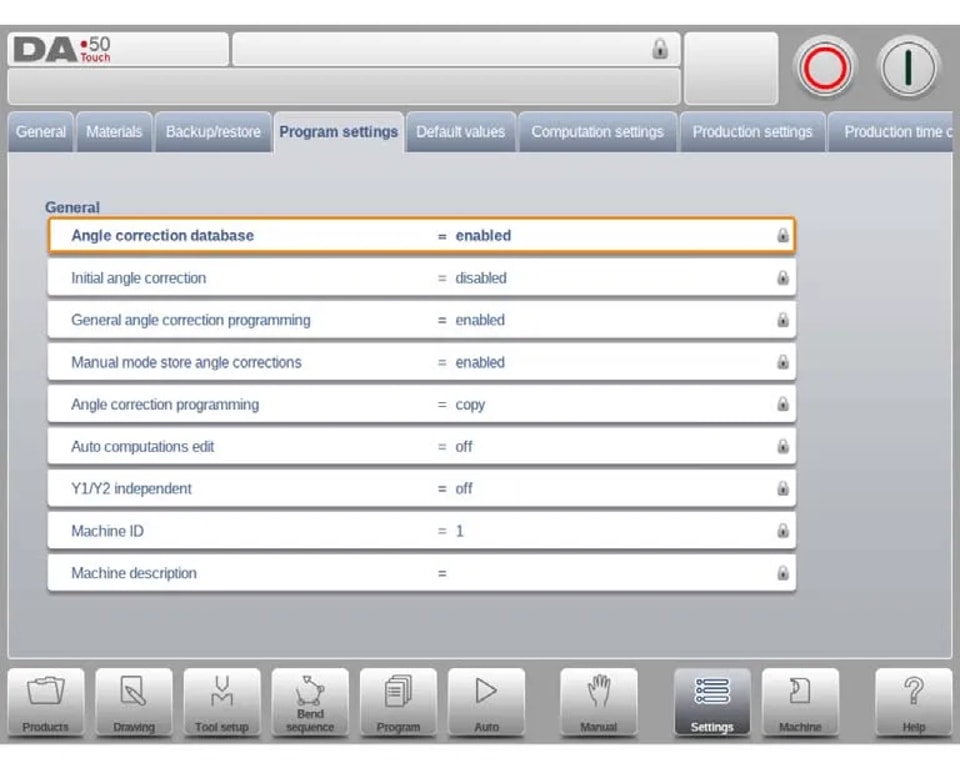

• دلالة القفل: عند تفعيل قفل البرنامج، تظهر أيقونة قفل بجانب المعلمات، مما يشير إلى أن «التعديل محظور»؛

• طريقة إلغاء القفل: انقر على أيقونة القفل وأدخل كلمة المرور الصحيحة؛ ستتحول أيقونة القفل إلى «حالة غير مقفلة»، وتختفي أيقونات القفل بجانب المعلمات؛

• إدارة كلمات المرور: يتم دعم كلمات المرور المخصصة؛ يُرجى الرجوع إلىدليل التركيب للاطلاع على طرق الإعداد المحددة.

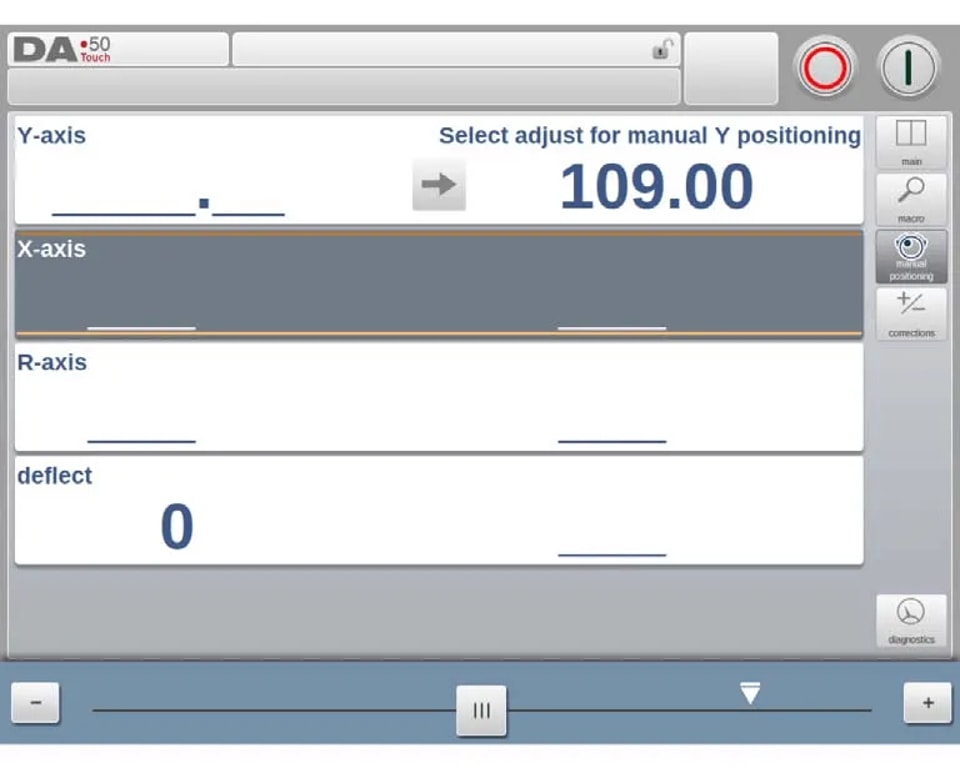

(IX) التموضع اليدوي

في كلٍّ من الوضعين اليدوي والتلقائي، يمكن تحقيق تموضع المحاور باستخدام «شريط التمرير» الموجود أسفل الشاشة:

• تحدد مسافة حركة شريط التمرير سرعة حركة المحور؛ ويتوقف المحور فورًا عند تحرير شريط التمرير؛

• توجد «أزرار الضبط الدقيق» عند طرفي شريط التمرير لدعم الضبط الدقيق لموضع المحور؛

• يصدر صوت «بيب» عند تحرك المحور، مما يوفر تغذية راجعة فورية أثناء التشغيل.

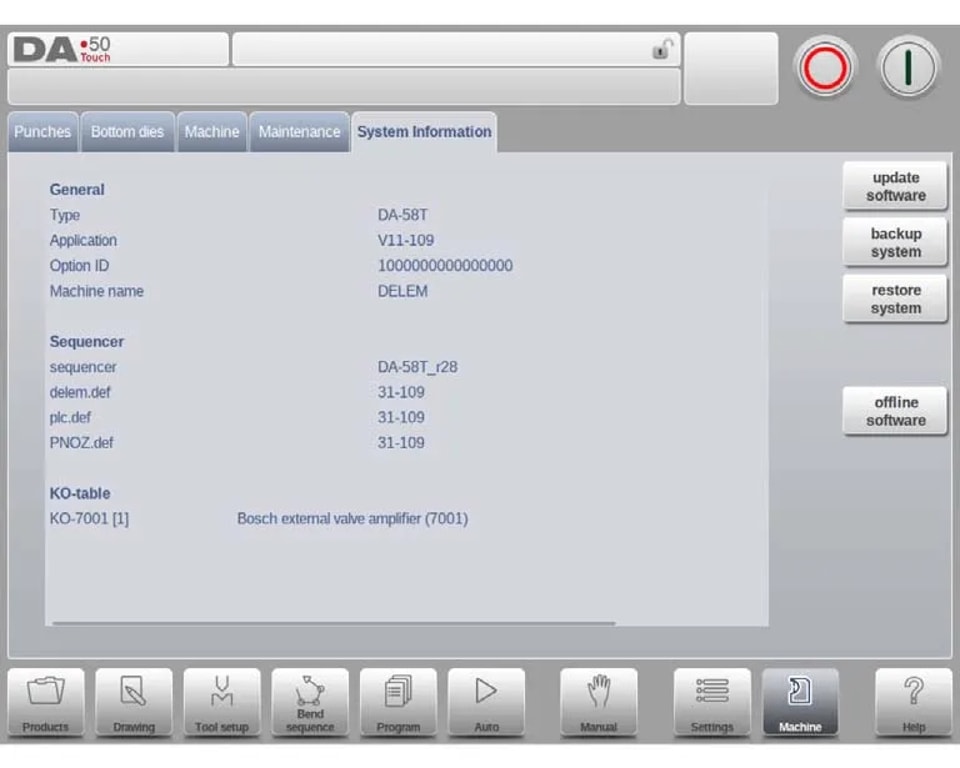

(X) وصف إصدار البرنامج

تُصنَّف إصدارات البرامج وفق تسلسل «الإصدار الرئيسي - الإصدار الفرعي - إصدار التحديث»، وتمثل المستويات المختلفة أنواع التحديثات المختلفة:

• الإصدار الرئيسي (V 1.x.x): يتضمن تحديثات وظيفية رئيسية قد تغيّر منطق التشغيل وتتطلب إعادة التعلّم؛

• الإصدار الفرعي (V x.2.x): يضيف وظائف جديدة دون تغيير سير العمل الأصلي، ولا يتطلب أي تعديل في عادات التشغيل؛

• إصدار التحديث (V x.x.3): يقتصر على إصلاح المشكلات في الإصدار الحالي، دون وظائف جديدة أو تعديلات على المنطق.

5. الأسئلة الشائعة (FAQ)

1. كيف أقوم بتحديث البرنامج على جهاز DELEM DA-58T؟

صِل وحدة USB تحتوي على ملف التحديث إلى وحدة التحكم، وانتقل إلى واجهة «تحديث البرنامج» في النظام، ثم اتبع التعليمات لإكمال التحديث (راجع الدليل الموجود داخل النظام لمعرفة المسار المحدد).

2. كيف يمكنني ضمان الدقة في العمليات باستخدام DELEM DA-58T؟

يمكن ضمان الدقة من خلال الالتزام الصارم بـ«إرشادات المعايرة» في النظام. وتشمل الإجراءات الأساسية: الفحص المنتظم لحالة المعدات، وضبط المعلمات وفقًا للمواصفات، واستخدام مقياس رقمي للقياسات الدقيقة.

3. هل يمكنني نسخ البرامج والإعدادات احتياطيًا على DELEM DA-58T؟

نعم. يمكن نسخ البرامج والإعدادات احتياطيًا بسهولة عبر منفذ USB في وحدة التحكم. يُرجى الرجوع إلى قسم «نسخ البيانات احتياطيًا والتخزين الخارجي» في هذه المقالة لمعرفة خطوات التشغيل المحددة.

6. الخلاصة

يوفر نظام التحكم DELEM DA-58T حلاً فعّالًا لتشغيل وبرمجة مكبس الثني CNC من خلال ثلاث مزايا أساسية: واجهة سهلة الاستخدام، وأوضاع تشغيل مرنة، ووظائف دقيقة. إن الفهم الكامل وتطبيق الوظائف والعمليات الموضحة في هذه المقالة هو مفتاح تحسين جودة تشغيل المعادن وتقليل وقت تعطل المعدات.

ولضمان التشغيل المستقر طويل الأمد لنظام CNC الخاص بك، نوصي بالالتزام الصارم بمواصفات التشغيل وإجراء مهام الصيانة الدورية. وللحصول على مزيد من الدعم الفني أو الاستفسارات، يُرجى عدم التردد في التواصل مع فريقنا. كما نشجعك على استكشاف المزيد من الموارد الرسمية للاستفادة بشكل أكبر من إمكانات الأداء لدى DELEM DA-58T.
