يعد التثبيت الصحيح لوحدة التحكم CNC DELEM DA-66T أمرًا بالغ الأهمية لضمان الأداء والدقة طويلة المدى لمكينة الثني الهيدروليكي. إذا كنت تستعد لتركيب نظام التحكم المتقدم هذا، فإن اتباع عملية منظمة ودقيقة أمر ضروري. يقدم هذا الدليل شرحًا واضحًا خطوة بخطوة لمساعدتك في إكمال التثبيت بسلاسة وتجنب المشكلات الشائعة في الإعداد.

تم تصميم دليل تركيب DELEM DA-66T بوضوح في الاعتبار، حيث يقدم تعليمات مباشرة ومخصصة لدعم التكامل الناجح مع مكينة الثني الهيدروليكي الخاصة بك. من خلال الالتزام بهذه الإرشادات، يمكنك التأكد من أن نظامك تم تكوينه بشكل صحيح من البداية، مما يتيح تشغيلًا موثوقًا ودقيقًا منذ اليوم الأول.

دعنا نستعرض المراحل الأساسية لعملية التثبيت لمساعدتك في تشغيل وحدة DELEM DA-66T بكفاءة ودقة.

مقدمة

يوفر هذا المستند المعلومات الفنية اللازمة للتثبيت الصحيح لنظام التحكم DA-Touch على مكينة الثني الهيدروليكي. وهو مخصص للاستخدام من قبل موظفي الخدمة المؤهلين والمرخص لهم بأداء تركيب وإعداد الماكينة.

ضمان محدود

● يتم توريد المعدات من Delem دون ميزات أمان. يجب على مصنع الماكينة ضمان بيئة آمنة.

● يجب تركيب واستخدام هذه المعدات وفقًا لمواصفات Delem. يبطل الضمان على المعدات في حالة التثبيت و/أو الاستخدام غير السليم لهذه المعدات.

● تنطبق الشروط والأحكام العامة للتسليم من Delem على هذا المنتج. تتوفر هذه الشروط من Delem عند الطلب.

● لا يمنحك هذا الدليل أي حقوق. تحتفظ Delem بالحق في تغيير هذا الدليل دون إشعار مسبق.

● جميع الحقوق محفوظة. يحتفظ Delem بحقوق النشر. لا يجوز نسخ أو إعادة إنتاج أي جزء من هذا المنشور دون إذن كتابي من Delem BV.

الجزء الأول – وصف الأجهزة

يحتوي هذا القسم على مواصفات الأجهزة لوحدة تحكم Delem من سلسلة DA-Touch.

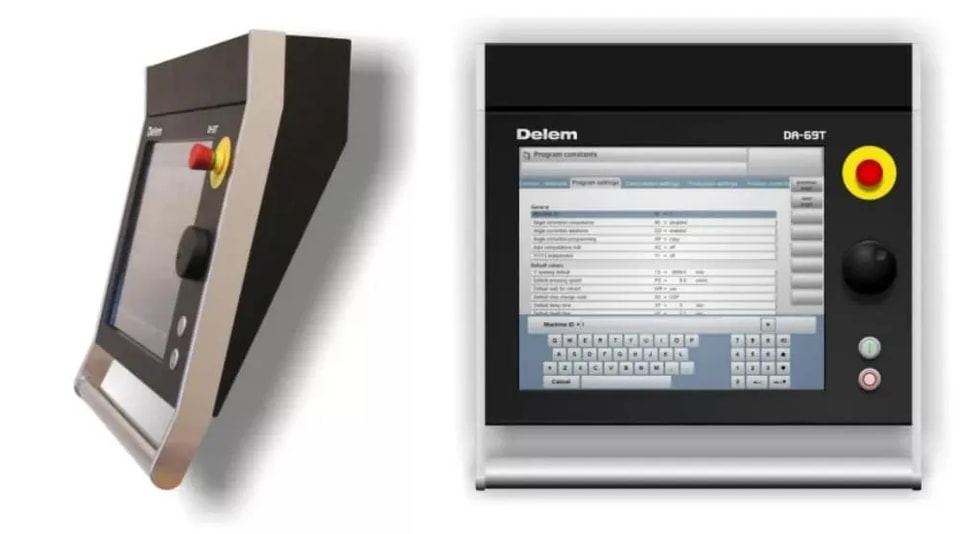

⒈ مقدمة

يحتوي هذا الدليل على المعلومات اللازمة لتركيب وحدة تحكم DA-Touch. تعتبر مثل هذه الوحدة قلب نظام التحكم بمكينة الثني الهيدروليكي، والتي يتم من خلالها التحكم في ماكينة الثني الهيدروليكي المتزامنة.

تجمع وحدة التحكم DA-Touch مهام مختلفة في وحدة واحدة:

– برمجة المنتجات والأدوات؛

– التحكم في المحاور أثناء عملية الثني؛

– ضبط إعدادات الماكينة.

يتم وصف برمجة المنتجات وتشغيل التحكم في دليل المستخدم [4,5] لنموذج التحكم ذي الصلة. يتم التحكم في مكينة الثني الهيدروليكي ومدخلات/مخرجات النظام بين وحدة التحكم والماكينة باستخدام

بمساعدة وحدات DM. يتم شرح هذا في الفصل الثاني من هذا القسم.

⒉System I/O

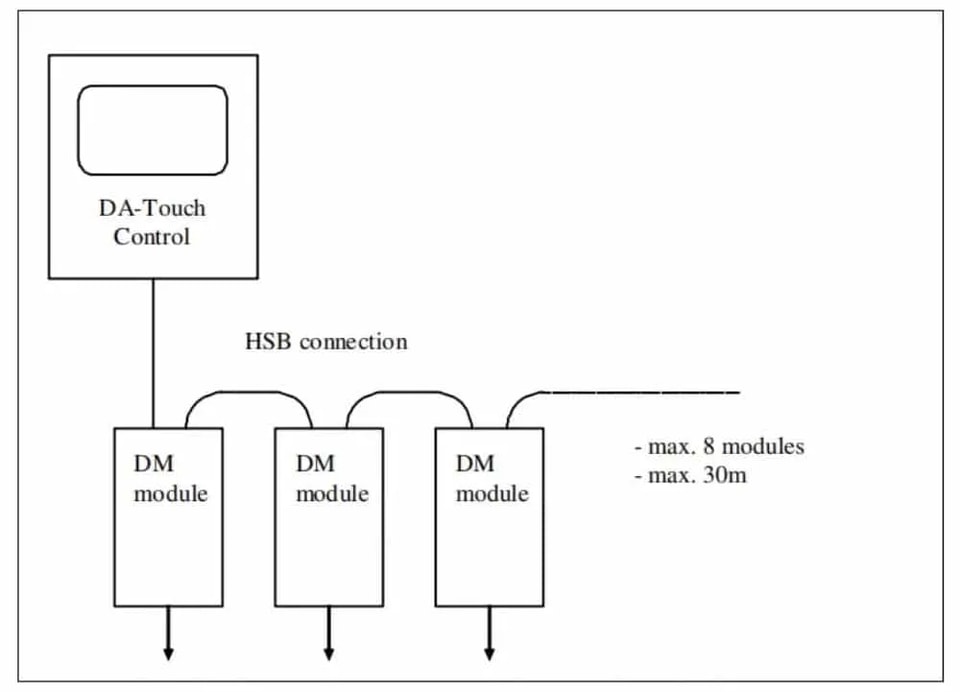

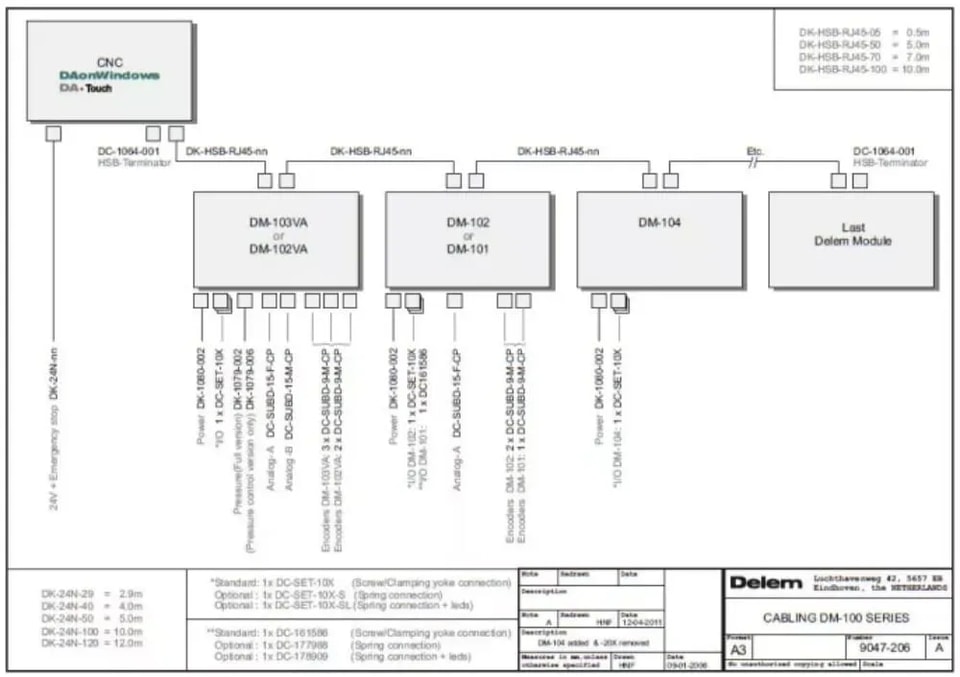

يتم تنفيذ إدخال/إخراج النظام بين تحكم DA-Touch والآلة بواسطة وحدات DM. تتصل هذه الوحدات بتحكم DA-Touch عن طريق ناقل السرعة العالية (HSB). يتم وصف معنى جميع إشارات الإدخال/الإخراج في معلمات الآلة

دليل تحكمات Delem.

الحد الأقصى المسموح به للوحدات في HSB هو 8. ولا يجب أن يتجاوز الطول الإجمالي لكابل HSB على الناقل 30 متراً. إذا كانت هناك حاجة إلى المزيد من الوحدات في النظام، فيمكن تفعيل رابط HSB ثانٍ اختياري من خلال خيار برمجي.

قبل أن يمكن استخدام وحدة للتحكم في محور، يجب توصيلها بالتحكم والتعرف عليها كوحدة DM صالحة. يتم وصف إجراء تثبيت وحدات DM في النظام وتعيين المحاور لتلك الوحدات في دليل معلمات الآلة لتحكمات Delem [1].

يمكن العثور على مواصفات جميع وحدات DM في دليل Delem modusys [2].

⒊ Specifications

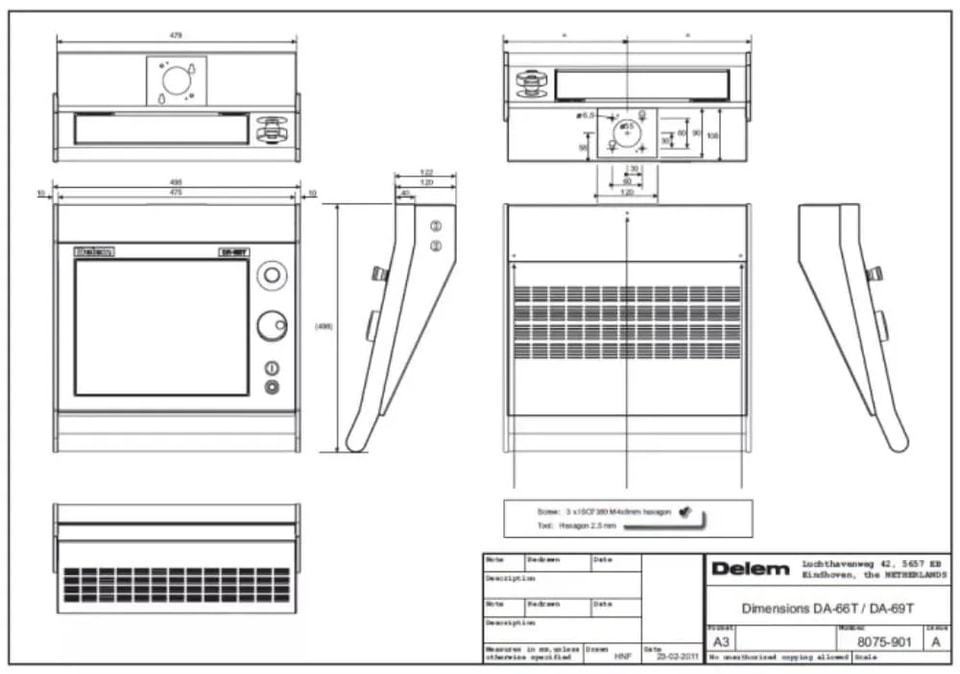

3.1 الأبعاد الفيزيائية

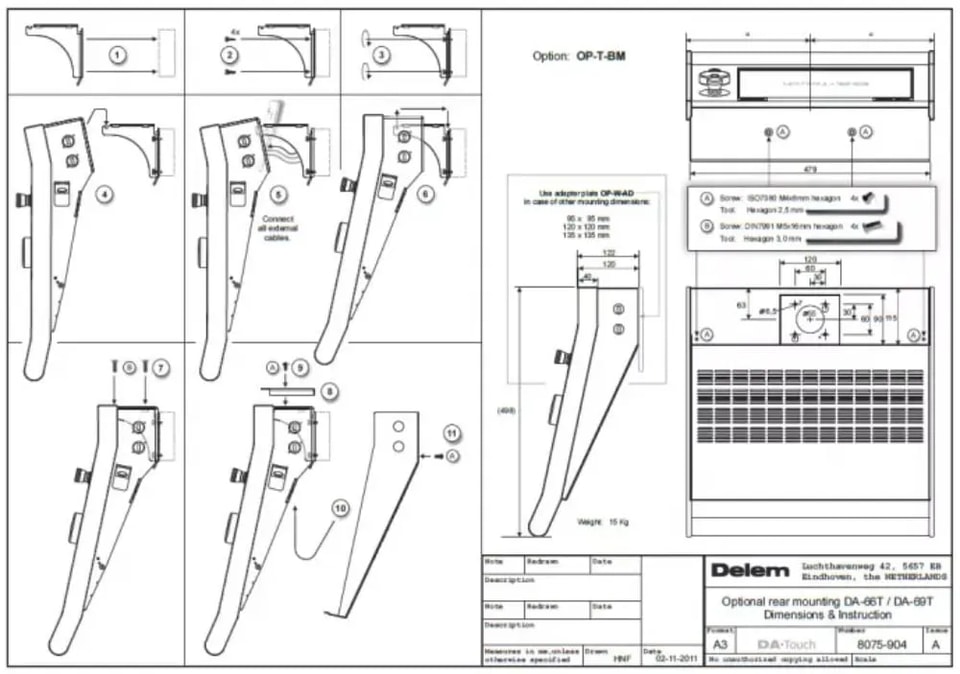

للحصول على أبعاد تحكم DA-Touch، انظر الرسومات المرفقة في نهاية هذا القسم.

قيم مواصفات البيئة التالية صالحة لكل تحكم DA-Touch:

درجة حرارة المحيط	0 – 50°C تحذير: تجنب تعريض التحكم لأشعة الشمس المباشرة لفترات طويلة. وإلا، سترتفع درجة الحرارة داخل التحكم فوق مستويات التحمل. يجب تشغيل التحكم في الداخل.
درجة حرارة التخزين	min. -10°C max. 70°C
الرطوبة النسبية	max. 90 % non-condensing
EMC	مصممة ومبنية لتلبية المعايير التالية: • EN50081-2 • EN61000-6-2
Enclosure	تم تصميمها وبناؤها لتلبية متطلبات المعيار IP54.

3.2 المواصفات الفنية

مصدر الطاقة	18 – 28 VDC 75W
الشاشة	شاشة LCD/TFT بدقة 1280 × 1024 مع تسامح الأعطال: – إجمالي 15 بكسل معيب – كحد أقصى 4 بكسلات معيبة ضمن دائرة نصف قطرها 10 مم – كحد أقصى 10 بكسلات غير بيضاء في الشاشة البيضاء – كحد أقصى 10 بكسلات غير سوداء في الشاشة السوداء
الواجهات	2 × HSB 2 × RS-232 2 × USB 1 × 10/100 baseT
محرك(ات) الأقراص	بطاقة CompactFlash، سعة 1 جيجابايت (DA-66T) أو 2 جيجابايت (DA-69T)
زر التوقف الطارئ	الجهد المقنن للعزل: 250 فولت AC/DC الجهد القمي المقنن Uimp: 2.5 كيلو فولت التيار التشغيلي المقنن Ie: • AC 15 B300 3A / 120V، 1.5A / 240V؛ Ithe: 5A • DC 13 Q 300 0.55A / 120V، 0.27A / 240V؛ Ithe: 2.5A درجة التلوث: 3 مسار الفتح الإيجابي: > 3 مم سرعة التشغيل: 5 … 1000 مم/ثانية فئة الحماية: II

⒋ قطع الغيار

4.1 المقدمة

يوفر الجدول في الصفحة التالية نظرة عامة على قطع الغيار المتاحة لوحدات تحكم DA-Touch. يحتوي الفصل التالي على عرض تفكيكي لوحدة تحكم DA-Touch، حيث يتم استخدام أرقام قطع الغيار نفسها.

ملاحظة:

عند طلب قطع الغيار، يرجى دائمًا ذكر نوع وحدة التحكم ورقم الموديل ورقم التسلسل لوحدة التحكم المخصصة لها قطع الغيار.

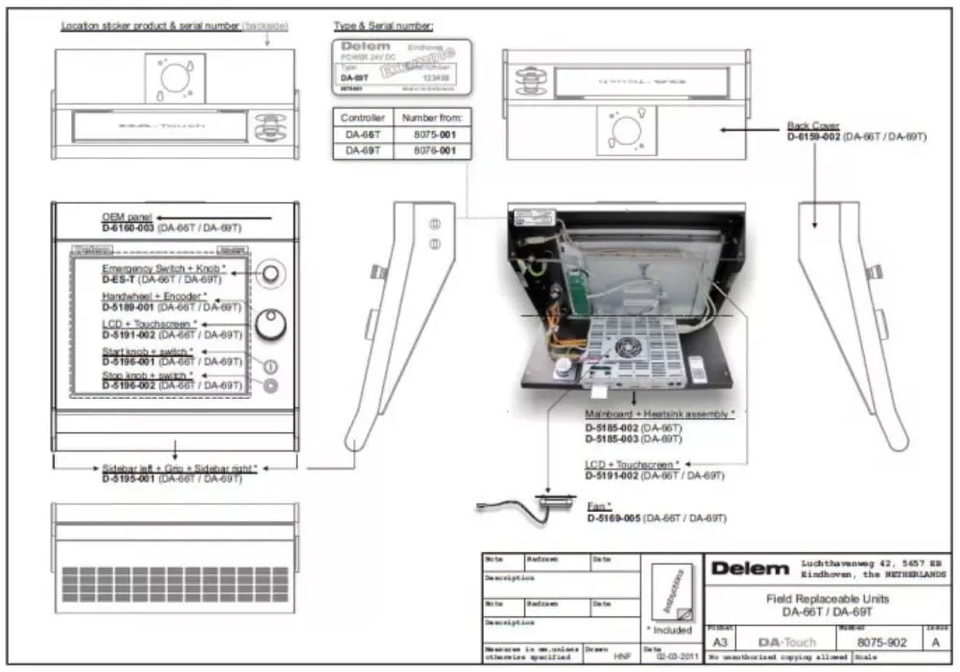

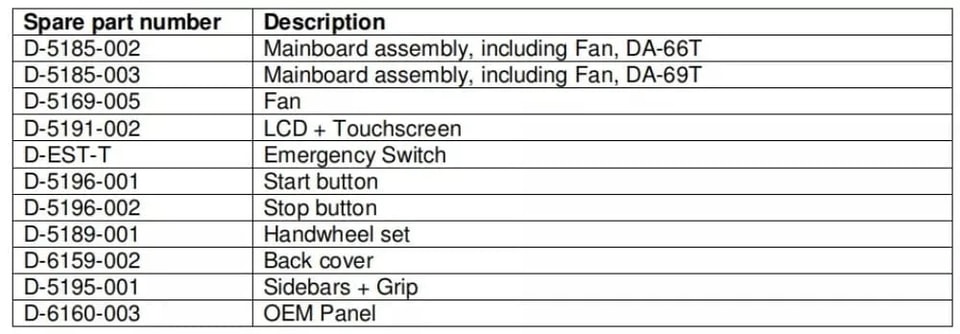

4.2 نظرة عامة على قطع الغيار

⒌ المخططات

5.1 معلومات DA-Touch

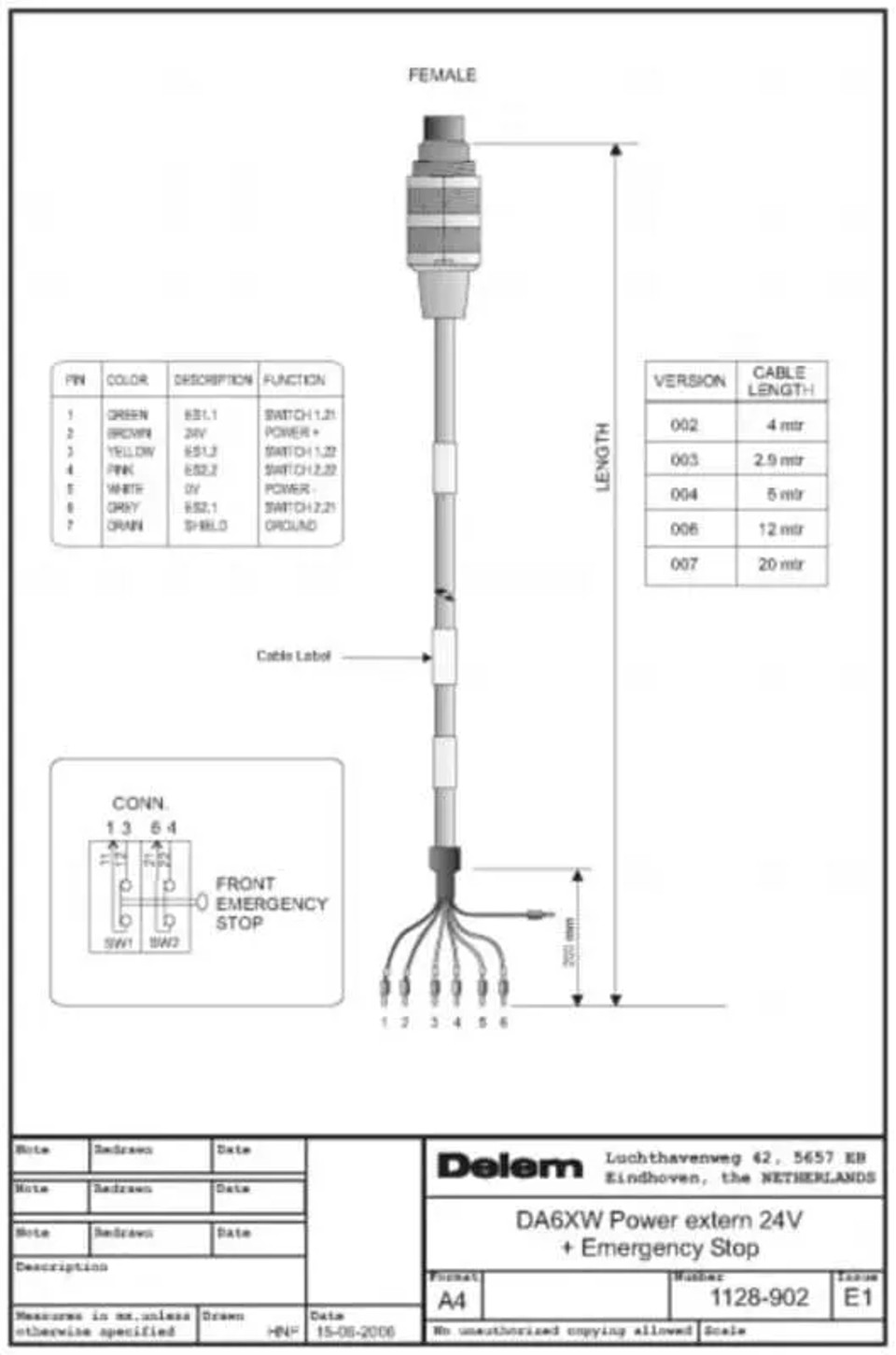

5.2 متنوع

الجزء الثاني – إعدادات الآلة

سيصف هذا القسم الإعدادات اللازمة لجهاز تحكم DA-Touch فيما يتعلق بإعدادات الآلة.

يمكن تعديل العديد من إعدادات الآلة من خلال بيئة Windows. يجب أن تتم عملية تشغيل Windows من قبل شخص مخول يعرف كيفية تشغيل Windows.

⒈ معلمات الآلة

يتم ضبط معلمات الآلة ومعلمات المحاور في تطبيق Delem. تم وصف هذا الإجراء بالتفصيل في دليل معلمات آلة Delem [1].

ملاحظة:

لا يتم تثبيت الخيارات داخل قائمة معلمات آلة Delem. راجع الفصل 3 لمزيد من المعلومات حول تثبيت الخيارات.

ملاحظة:

لا يتم إجراء عملية تحديث البرنامج داخل قائمة معلمات آلة Delem. راجع الفصل 2 من هذا الجزء لمزيد من المعلومات حول إجراء التحديث.

⒉ مهام Windows

2.1 مقدمة عن Windows

للوصول إلى وظائف Windows في جهاز تحكم DA-Touch، يجب توصيل لوحة مفاتيح وفأرة بمنفذ USB. لفتح قائمة ابدأ في Windows، اضغط على زر Windows في لوحة مفاتيح USB.

للتبديل إلى Windows دون فتح أي تطبيق، انقر على رمز القلم في الزاوية اليمنى السفلية من الشاشة. يتم تحويل تطبيق تحكم Delem إلى الخلفية، ولكنه يظل نشطًا.

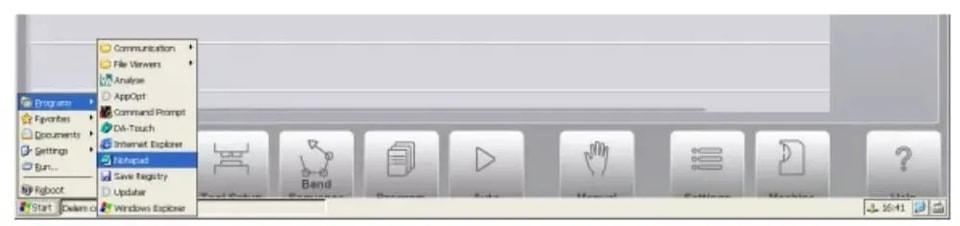

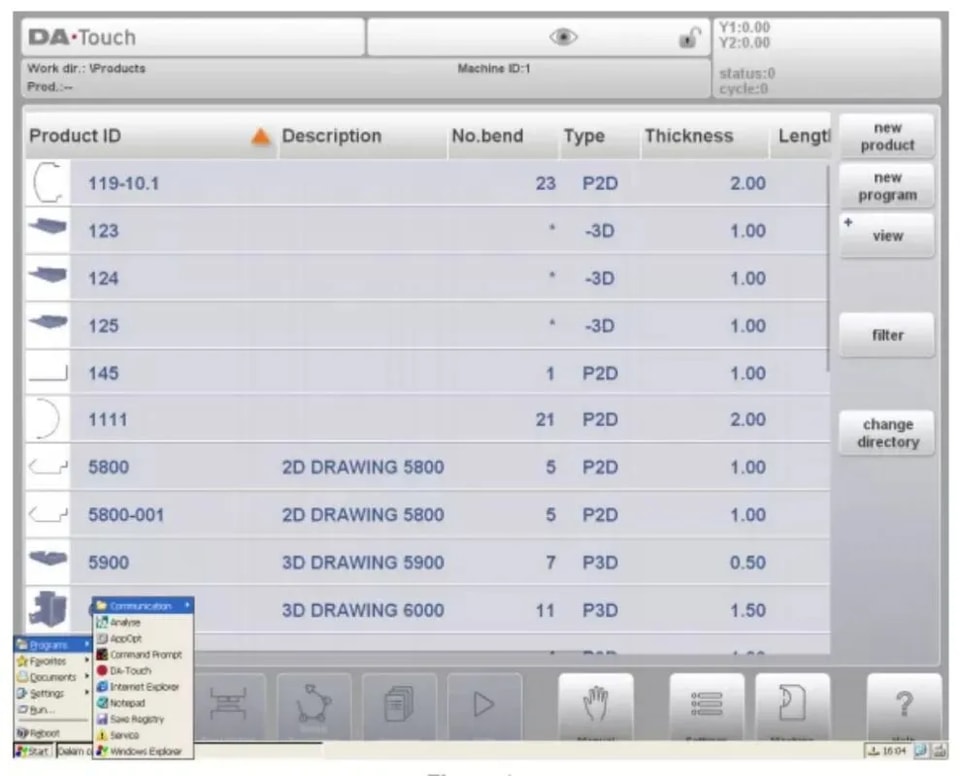

لتفعيل تطبيق معين، انقر على زر ابدأ في الزاوية اليسرى السفلية من الشاشة. اختر تطبيقًا من القائمة. بالنسبة للعديد من مهام الآلة، سيكون هذا الإجراء ضروريًا، لذا تأكد من التعرف على هذا الروتين.

يخدم أمر 'إعادة التشغيل' الموجود مباشرة فوق زر ابدأ لإعادة تشغيل جهاز التحكم. سيتم الإشارة في هذا الدليل عند الحاجة إلى ذلك.

2.2 تسجيل الدخول

بالنسبة للعديد من العمليات والوظائف في بيئة Windows، من الضروري تسجيل الدخول أولاً بمستوى الوصول الصحيح. إذا لم يتم تسجيل الدخول بالمستوى المناسب، فلن يتم تنفيذ الوظيفة أو ستظهر رسالة خطأ.

سيتم الإشارة إلى مستوى الوصول الفعلي بجانب رمز قفل المفتاح

• بعد إعادة تشغيل/إعادة تحميل جهاز التحكم، سيظل مستوى الوصول نشطًا.

• يتم إعادة تعيين مستوى الوصول عند إيقاف تشغيل جهاز التحكم.

• رموز الوصول المذكورة هي نفس الرموز المستخدمة للوصول إلى قائمة معلمات الآلة.

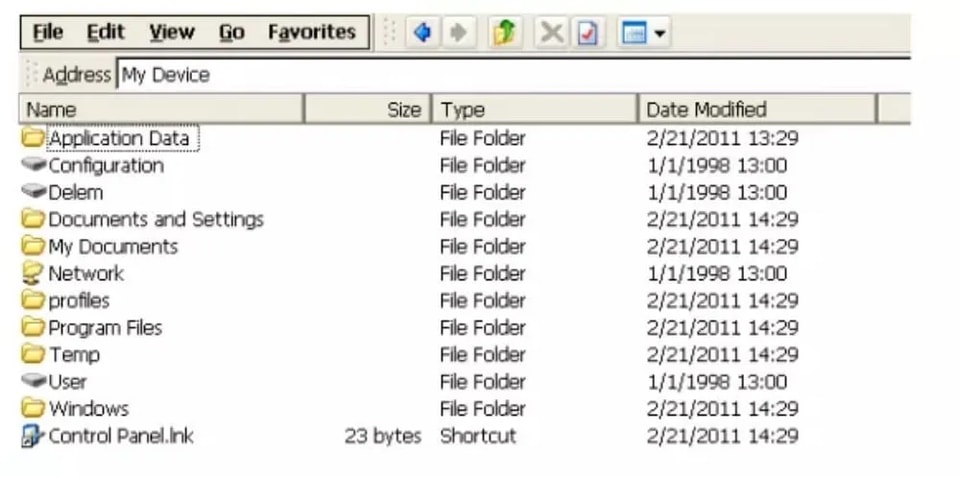

2.3 هيكل الدليل

تم تنظيم البيانات على جهاز التحكم في محركات وأدلة، كما هو الحال في الكمبيوتر. ضمن الواجهة الرسومية لنظام ويندوز، يُستخدم مصطلح 'مجلد' أيضًا للإشارة إلى الدليل.

معظم الأدلة على سطح مكتب ويندوز هي أدلة متغيرة، مما يعني أنها تُفقد عند إيقاف تشغيل جهاز التحكم ويتم إعادة إنشائها عند تشغيله. المحركات التالية دائمة، لأنها تشير إلى بطاقة CompactFlash الخاصة بجهاز التحكم:

Delem

Configuration

User

بطاقة CompactFlash هذه هي جهاز التخزين الداخلي لجهاز التحكم. يجب تخزين أي بيانات يجب حفظها لاستخدامها لاحقًا في أحد المحركات الموجودة على بطاقة CompactFlash.

2.4 ملفات مهمة

يتم تخزين الكثير من إعدادات التحكم في ملفات موجودة على القرص الصلب لجهاز التحكم. هذا ينطبق على تطبيق Delem وكذلك على منصة ويندوز. كلما تم (إعادة) تشغيل جهاز التحكم، سيبحث البرنامج عن هذه الملفات ويستعيد آخر الإعدادات المحفوظة.

إذا اختلطت الإعدادات لأي سبب، فمن الممكن حذف هذه الملفات. عند بدء التشغيل التالي، سيعتمد جهاز التحكم إعداداته الافتراضية. يجب القيام بذلك فقط كعلاج أخير، إذا لم يعد جهاز التحكم يعمل بشكل صحيح.

إذا كانت الإعدادات صحيحة ولا ترغب في أن يقوم أشخاص غير مصرح لهم بتغييرها، فمن الممكن تعيين هذه الملفات كملفات للقراءة فقط. بهذه الطريقة لا يمكن تغيير الإعدادات. لتعيين الملف للقراءة فقط، اتبع الخطوات التالية:

• افتح مستكشف ويندوز

• انتقل إلى الموقع (الدليل) الصحيح للعثور على الملف

• انقر على الملف المطلوب

• افتح قائمة ملف واختر 'خصائص'

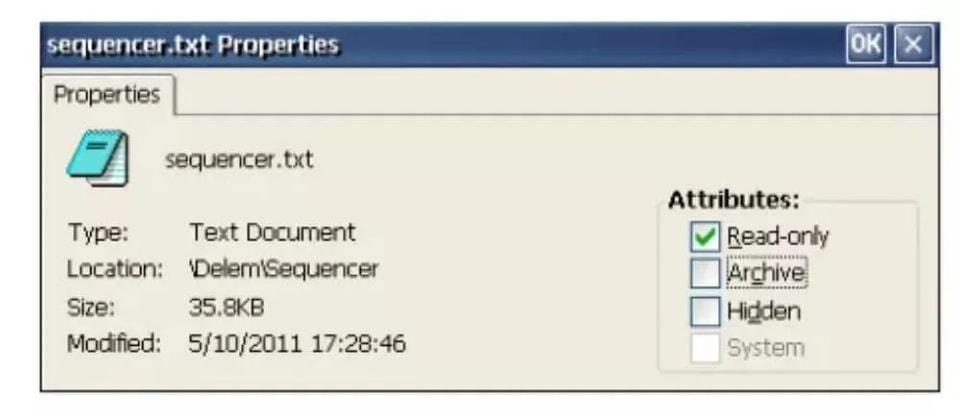

يجب أن تظهر نافذة مثل الموضحة أدناه:

في قسم 'السمات' في النافذة، ضع علامة على الإعداد 'للقراءة فقط' وانقر على 'موافق' لحفظ الإعداد. لا يمكن تعديل الملف بعد الآن.

في المثال أعلاه، تظهر خصائص ملف المتسلسل. هذا يعني أن التغييرات التي تم إجراؤها في ملف المتسلسل سيتم تجاهلها.

إمكانية أخرى هي تعيين الملفات كـ 'مخفية'. لا يتم عرض الملف المخفي في مستكشف ويندوز، وبالتالي فهو محمي ضد إجراءات المستخدم غير المصرح بها. لا يمكن أيضًا فتح ملف مخفي من داخل تطبيقات ويندوز، مثل Wordpad. لا يزال بإمكان تطبيق Delem فتح ملف إعدادات ضروري، حتى لو كان مخفيًا.

إذا رغب شخص مصرح له في الوصول إلى الملفات المخفية، فإن مستكشف ويندوز لديه إعداد لعرض جميع الملفات. من داخل المستكشف، افتح قائمة عرض واختر 'خيارات...'. ستظهر النافذة التالية:

لا تعرض الملفات والمجلدات المخفية

لن يعرض مستكشف الملفات الملفات التي تم وضع علامة عليها كمخفية.

إخفاء ملفات نظام التشغيل المحمية

لن يعرض المستكشف الملفات التي يستخدمها نظام تشغيل Windows.

إخفاء امتدادات الملفات

لن يعرض المستكشف الامتداد المكون من ثلاثة أرقام في أسماء الملفات.

في الصفحات التالية، يتم تقديم قائمة بالملفات التي تحتوي على إعدادات لنظام تشغيل Windows

ولتطبيق التحكم Delem.

2.5 سجل Windows

ضمن نظام تشغيل Windows، يمكن تعديل عدة إعدادات تحكم، مثل حساسية الماوس، وما إلى ذلك. عادةً، يتم إعادة تعيين إعدادات Windows هذه إلى الإعدادات الافتراضية للمصنع عند إعادة تشغيل التحكم أو إيقاف تشغيله.

إذا كنت ترغب في الاحتفاظ بهذه الإعدادات بشكل دائم، فمن الممكن حفظ هذه الإعدادات من خلال الأداة المساعدة 'SaveRegistry.exe'. يمكن تشغيل هذه الأداة المساعدة من قائمة ابدأ في Windows، البرامج-> حفظ السجل. يتم تخزين جميع الإعدادات الحالية داخل Windows وسيتم استردادها عند بدء التشغيل التالي.

يتم تخزين الإعدادات في ملف 'user.reg'، الموجود في الدليل '\User\Delem\Boot'. عند تنفيذ حفظ السجل أثناء تسجيل الدخول بالمستوى 1 أو أعلى، سيتم تخزين الإعداد في 'config.reg' في الدليل '\Configuration\Delem\Boot'. عند بدء التشغيل، يتم التحقق من ملفي السجل وسيتم استخدام الإعدادات من كلا الملفين (دمجها).

إذا لسبب ما لم تعد الإعدادات مقبولة، فاحذف هذا الملف. في بدء التشغيل التالي، سيتم استعادة الإعدادات الافتراضية للمصنع.

يمكن أيضًا تنفيذ مسح السجل من خلال إجراء الإنقاذ. راجع القسم 2.10 حول إجراء الإنقاذ.

ملاحظة:

لا يتم حفظ جميع إعدادات Internet Explorer في السجل. يتم حفظ صفحة البداية للمستكشف في السجل. ومع ذلك، يتم حفظ عناوين مواقع الويب المفضلة في الدليل \Windows\Favorites. يتم فقدان هذا الدليل بعد إيقاف التشغيل. لحفظ هذه الإعدادات

يجب عليك نسخ الملفات في هذا الدليل إلى القرص الصلب للتحكم. بعد بدء التشغيل، يمكن نسخ هذه الملفات مرة أخرى إلى الدليل 'Favorites'.

يمكن نسخ الملفات تلقائيًا بعد بدء التشغيل عن طريق تعديل ملف 'autoexec.bat'. راجع القسم 2.9 حول هذا الملف.

2.6 برنامج المفكرة

يمكن استخدام برنامج المفكرة لتحرير ملفات النص العادي على وحدة التحكم. يمكن تنشيط البرنامج من خلال قائمة ابدأ في Windows:

طريقة أخرى ممكنة هي فتح ملف مناسب بالنقر المزدوج عليه بالفأرة. يكون الملف مناسبًا إذا كان يحتوي على أيقونة مفكرة.

2.7 الشبكات

2.7.1 الإعدادات

مع وظيفة الشبكة، يمكن لتطبيق Delem نسخ أو استرجاع الملفات من أو إلى الشبكة. يجب ترتيب مواقع الشبكة المتاحة لتطبيق Delem على منصة Windows.

تتكون عملية تقديم الشبكة من أربع خطوات تقريبًا:

1. إنشاء شبكة لمنصة Windows

2. تحديد مسارات الشبكة لنظام Windows

3. التحقق من توفر الشبكة على وحدة التحكم

4. حفظ الإعدادات (السجل)

يجب ترتيب الخطوة الأولى بواسطة مسؤول الشبكة. يتضمن ذلك جميع المهام الشائعة مثل توصيل وحدة التحكم بشبكة، واختيار بروتوكول الشبكة الصحيح لنظام Windows، وتقديم محرك مشترك.

يجب تنفيذ الخطوة الثانية على وحدة التحكم. استخدم قائمة ابدأ في Windows لتفعيل موجه الأوامر. اكتب الأمر التالي:

2.7.2 إزالة تعيين الشبكة

لإزالة تعيين شبكة موجود، قم بتنفيذ الخطوات التالية:

قم بتفعيل موجه الأوامر واكتب الأمر التالي:

net use /d

2.7.3 هيكل دليل الشبكة

عند إنشاء اتصال شبكة، يصبح من الممكن تخزين أو استرجاع البيانات من الشبكة.

2.8 تحرير ملف autoexec.bat

ملف 'autoexec.bat' هو ملف قياسي في نظام Windows. أي أمر يمكن تنفيذه من موجه الأوامر، يمكن وضعه أيضًا في هذا 'ملف الدفعة'. عندما يتم تشغيل أو إعادة تشغيل وحدة التحكم، سيبحث النظام أولاً عن ملف الدفعة الخاص 'autoexec.bat'. أي

الأمر المكتوب هناك سيتم تنفيذه تلقائيًا من قبل النظام.

يمكن أن تشمل المهام الشائعة لمثل هذا الملف الاتصال بشبكة ونسخ الملفات من أو إلى الشبكة. في الملف القياسي، تم تنفيذ مهمة واحدة: تفعيل تطبيق Delem. يمكن إضافة مهام أخرى إذا لزم الأمر.

لتعديل ملف الدُفعة هذا، تم تجهيز وحدة التحكم بتطبيق المفكرة. يمكن تشغيل هذا البرنامج من قائمة ابدأ في نظام ويندوز. يمكنك أيضًا اختيار الملف، وفتح قائمة الملف وتحديد تعديل.

⒊إعدادات التحكم DA

3.1 مقدمة

في هذا الفصل، يتم مناقشة بعض الوظائف التي يتم من خلالها تعديل وظائف تطبيق DA.

3.2 إضافة جدول KO

جدول KO هو ملف يحتوي على إعدادات معاملات التحكم للمحور Y الأولية لنوع محدد من الأنظمة الهيدروليكية. يتم دائمًا تضمين مجموعة افتراضية من جداول KO في البرنامج. في حالة الحاجة إلى جدول KO غير موجود بعد، يمكن إضافته يدويًا.

ما عليك سوى نسخ الملف (KO-7xxx.bin) إلى المجلد التالي:

\Configuration\Delem\Machine

يمكن اختيار جدول KO النشط في قائمة معلمات الجهاز (المعاملات العامة).

ملاحظة:

لتتمكن من الكتابة أو الحذف أو تعديل الملفات على محرك \Configuration، يجب تسجيل الدخول بمستوى 1 أو أعلى.

3.3 تثبيت الخيار

3.3.1 طلب الخيار على وحدة التحكم

يمكن تثبيت خيارات البرمجيات على وحدة التحكم. يمكن طلب الخيارات من شركة Delem. يمكن شراء خيارات لوحدة التحكم DA-Touch في أي وقت. يتم ذلك من خلال شراء "قسيمة خيار" لوظيفة محددة (مثل التصور ثلاثي الأبعاد، قارئ الباركود، وما إلى ذلك). تعتبر قسيمة خيار جديدة صالحة لأي وحدة تحكم DA-Touch. وبالتالي، من الممكن شراء قسيمة خيار واحدة أو أكثر وتخزينها في المخزون حتى تصبح الخيارات ضرورية على وحدة تحكم. تبدو قسيمة الخيار كما يلي:

3.1.2 طلب رمز الخيار من Delem

يجب إرسال ملف UIR الذي تم إنشاؤه بواسطة برنامج الخيار إلى Delem. من ملف UIR هذا، يتم إنشاء ملف ترخيص. يمكن بعد ذلك استخدام ملف الترخيص هذا لتمكين الخيار على وحدة التحكم.

توجد طرق مختلفة لإرسال ملف UIR إلى Delem. أبسط طريقة (وأبطأها) هي وضع الملف على قرص مرن وإرسال هذا القرص إلى Delem. بعد فترة معينة، ستتلقى قرصًا مرنًا يحتوي على ملف الترخيص.

طريقة أخرى هي إرسال ملف UIR بالبريد الإلكتروني إلى Delem وطلب الخيار. ستتلقى ملف ترخيص قريبًا.

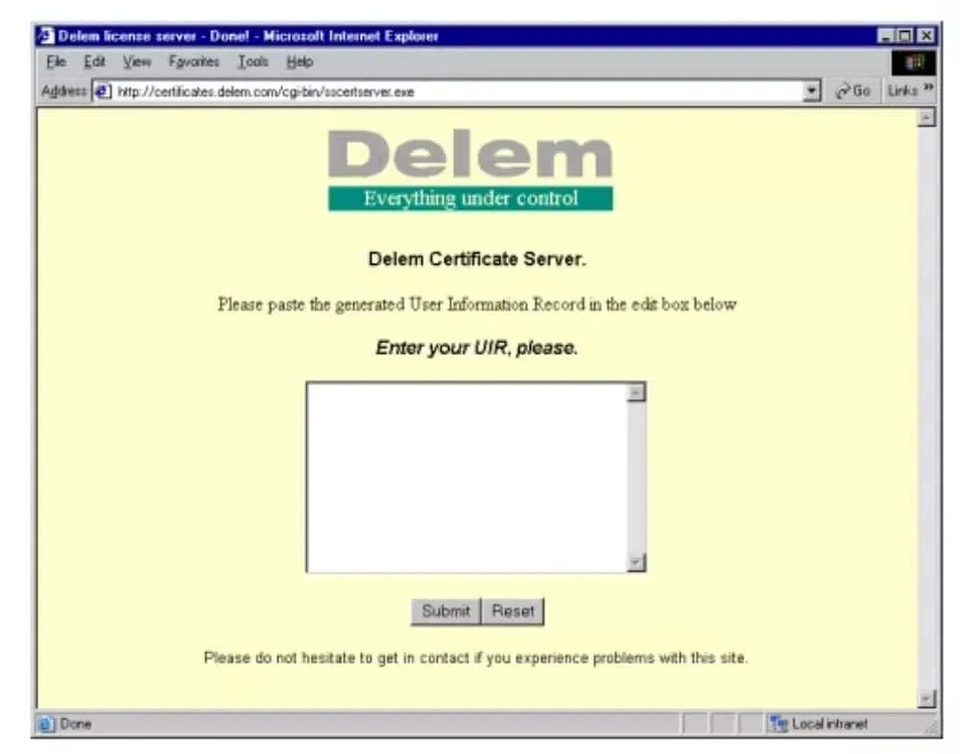

الطريقة الثالثة هي استخدام اتصال بالإنترنت والتواصل مع خادم تراخيص Delem الخاص.

3.3.3 وحدة تعريف Delem (DIM)

عند تفعيل خيار، يتم تخزينه في وحدة تعريف Delem (DIM). DIM هي بطاقة صغيرة يتم إدخالها في اللوحة الأم. يمكن نقل الخيارات المفعلة إلى وحدة تحكم أخرى من نفس النوع (DA-66T أو DA-69T) ببساطة عن طريق إدخال DIM في وحدة التحكم الجديدة.

3.3.4 تعطيل خيار

بمجرد تفعيل خيار، يتم تسجيله على DIM. لا يمكن إزالة خيار من DIM. إذا كان يجب إيقاف تشغيل خيار لسبب ما (مؤقتًا)، يمكن تعطيله باستخدام تطبيق AppOpt.

لتعطيل خيار، حدد الخيار من القائمة واضغط على زر 'تعطيل الترخيص'.

3.4 ضبط المترتب

المترتب هو وظيفة PLC المدمجة في نظام Delem. يتم تخزين ملف النص مع كود المترتب على القرص الصلب للتحكم، في ملف sequencer.txt. يتم تخزين مترتب Delem الافتراضي في المجلد \Delem\Sequencer. يحتوي هذا المجلد أيضًا على الملفات القياسية

ملفات تضمين المترتب، مثل delem.def.

3.5 ألوان الشاشة

يمكن تعديل شاشات التحكم في تطبيق DA لتلبية رغبات العملاء. يتم ذلك عن طريق تعديل ملف يسمى 'colours.ini'. عند التسليم، يحتوي هذا الملف على قيم المصنع القياسية. يقع ملف colours.ini الافتراضي في المجلد \Delem\Style\Default\1280×1024. لتتمكن من تحرير إعدادات الألوان، اتبع الخطوات التالية:

• تسجيل الدخول بمستوى 1 أو أعلى

• إنشاء المجلد الفرعي \Style\Default\1280×1024 في \Configuration\Delem

• نسخ ملف colours.ini الافتراضي من \Delem\Style\Default\1280×1024 إلى

\Configuration\Delem\Style\Default\1280×1024

• الآن يمكن تحرير colours.ini باستخدام محرر نصوص، على سبيل المثال تطبيق Notepad المدمج.

3.6 شعار الشركة

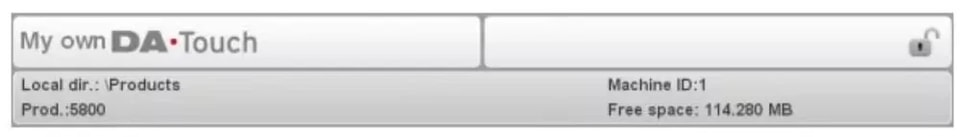

في الزاوية العلوية اليسرى من شاشة التحكم، يتم عرض شعار منتج Delem 'DA-Touch'.

هذا الشعار هو صورة صغيرة، يتم تخزينها على قرص التحكم كملف صورة PNG قياسي: logo.png. إذا لزم الأمر، يمكن استبدال هذا الشعار أو تغييره إلى شعار الشركة المناسب:

3.7 نظام النسخ الاحتياطي / نظام الاستعادة

من الممكن إنشاء نسخة احتياطية كاملة لتحكم DA-Touch. تتضمن هذه النسخة الاحتياطية:

– برنامج التطبيق

– جميع الملفات الإضافية على محرك \Configuration (المترتب إلخ.)

– معلمات الآلة

– جميع بيانات المستخدم (المنتجات، الأدوات، الإعدادات)

إنشاء نسخة احتياطية للنظام

قم بتنفيذ الخطوات التالية لإنشاء نسخة احتياطية كاملة للنظام:

• أدخل ذاكرة USB في أحد منافذ USB.

• اختر صفحة معلومات النظام من قائمة الآلة.

• اضغط على المفتاح اللين 'نسخ النظام احتياطيًا'. تظهر النافذة التالية:

3.8 معايرة الشاشة اللمسية

الشاشة اللمسية معايرة وجاهزة للاستخدام عند التسليم.

في بعض الأحيان، قد يكون من الضروري إعادة معايرة الشاشة اللمسية، على سبيل المثال بعد تركيب وحدة التحكم على الآلة. تتم المعايرة بسرعة وسهولة.

• اختر صفحة الصيانة في قائمة الآلة.

• اضغط على الزر 'معايرة الشاشة اللمسية'.

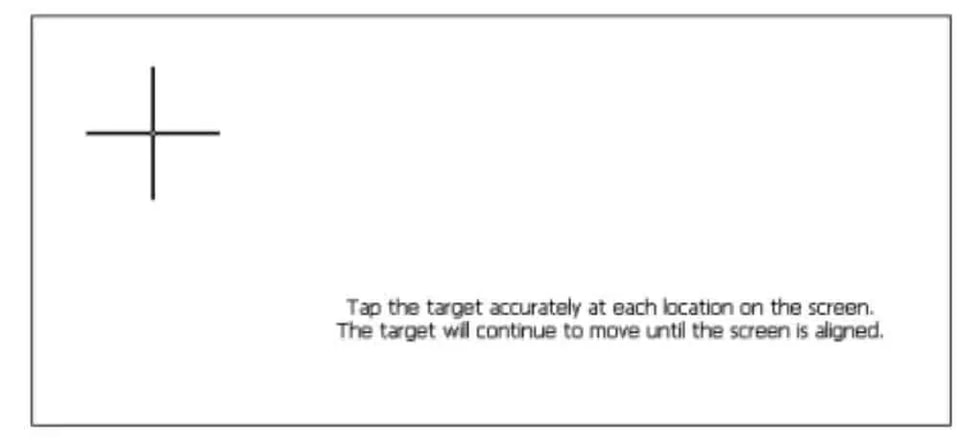

• تظهر شاشة بيضاء مع صليب أسود. المس الصليب الأسود بحذر شديد.

• كرر هذا كلما انتقل الصليب إلى موضع جديد.

3.9 برنامج التحليل

تتضمن وحدة التحكم برنامجًا لتحليل دورة ثني المكابس. يمكن تشغيل برنامج التحليل هذا بالتزامن مع تطبيق DA.

مبدأ العمل هو كما يلي. خلال دورة ثني واحدة، يسجل البرنامج قيم عدد من إشارات الإدخال والإخراج التناظرية والرقمية. يتم تخزين جميع هذه البيانات فورًا في ملف على قرص التحكم ويمكن تمثيلها بيانيًا.

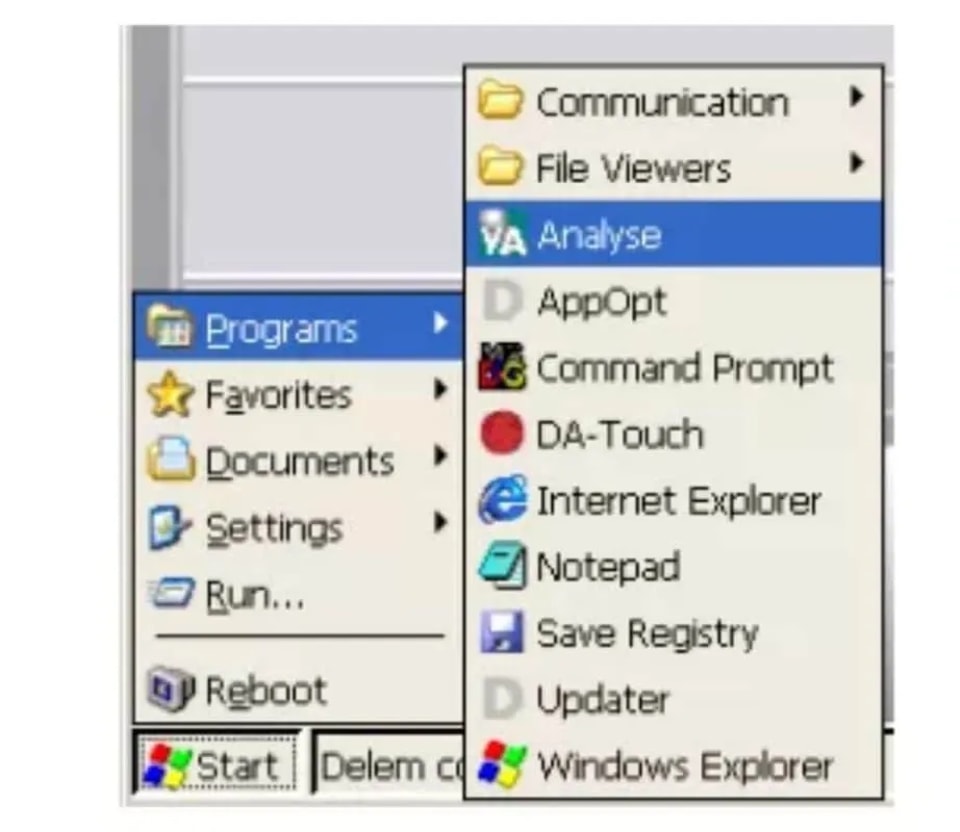

قم أولاً بتسجيل الدخول بمستوى 2 أو أعلى. ثم ابدأ من قائمة ابدأ في Windows: البرامج -> التحليل لتفعيل أداة التحليل.

4. تحديث برنامج التحكم

4.1 DelemInstaller

DelemInstaller.exe هو برنامج صغير يعمل على جهاز كمبيوتر. يُستخدم لإنشاء ملف تحديث لتثبيته على وحدة تحكم DA-Touch.

علاوة على ذلك، يمكن تثبيت أدوات إضافية باستخدام DelemInstaller أو إنشاء ذاكرة USB إنقاذ.

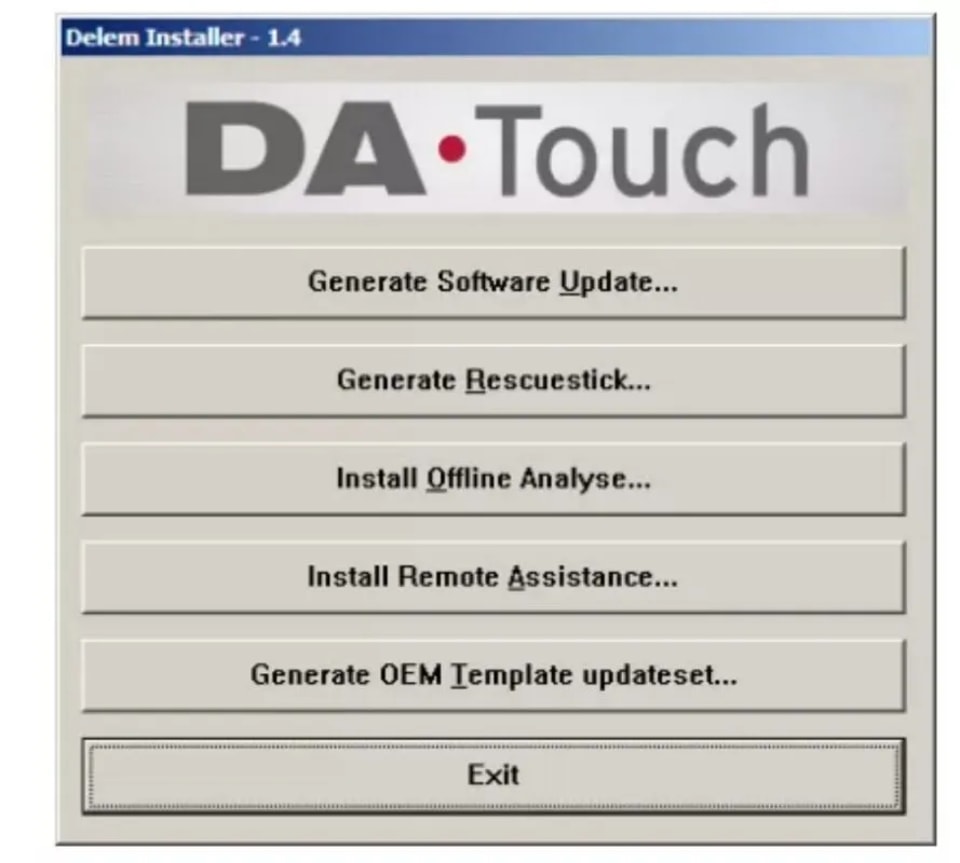

عند بدء DelemInstaller.exe على جهاز كمبيوتر، ستظهر الشاشة التالية:

4.2 إجراء تحديث البرنامج

ملاحظة: إجراء التحديث كما هو موضح في هذه الفقرة سيقوم بتحديث برنامج التطبيق لتحكم DA-Touch فقط. التعديلات التي تم إجراؤها على محرك \Configuration والبيانات الموجودة على محرك \User ستبقى دون تأثر.

4.3 مجموعة تحديث OEM

مع الإجراء كما هو موضح في الفقرة 4.2، سيتم تحديث التطبيق القياسي لتحكم DATouch فقط. مع مجموعة تحديث OEM يمكن تثبيت ملفات إضافية، مثل ملف تسلسلي، في نفس الوقت.

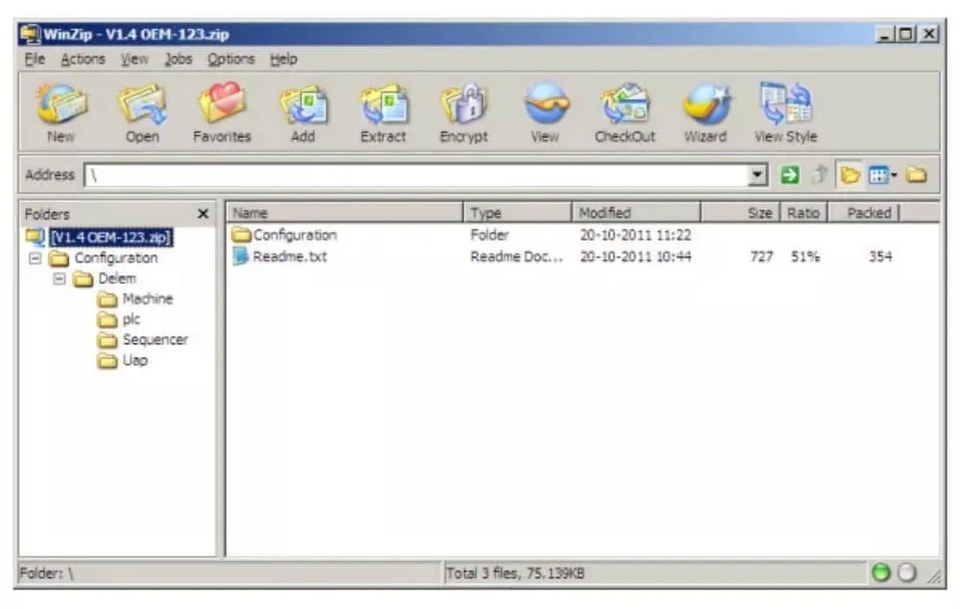

مجموعة تحديث OEM هي ملف .zip يحتوي على برنامج التطبيق والملفات الإضافية، منظمة في نفس هيكل المجلدات كما هي مثبتة على تحكم DA-Touch.

مع تطبيق DelemInstaller يمكن إنشاء قالب .zip يمكن استخدامه كنقطة بداية لتكوين مجموعة التحديث الخاصة بك. يحتوي ملف .zip هذا بالفعل على المجلدات الأكثر استخدامًا.

4.4 إجراء إنقاذ التحكم

4.4.1 مقدمة

إجراء الإنقاذ لتحكم Delem يهدف إلى إعادة تثبيت جميع البرامج الأصلية على التحكم. يُقصد به كملاذ أخير، عندما تفشل المحاولات الأخرى 'لعلاج' التحكم و/أو لم يعد التحكم يتم التمهيد من القرص الصلب الداخلي (بطاقة CompactFlash).

عند تنفيذ هذا الإجراء، يتم محو جميع البيانات الموجودة على القرص الصلب: المنتجات، الأدوات، إلخ. رموز الترخيص لخيارات التحكم لا يتم محوها. هذه الخيارات ليست مخزنة على بطاقة CompactFlash ولكن على DIM.

يمكن أن ينجح هذا الإجراء فقط عندما يكون جميع الأجهزة لا يزال يعمل.

4.4.2 المتطلبات

لتنفيذ الإجراء على التحكم، المعدات التالية ضرورية:

– مجموعة برامج DA-Touch كاملة؛

– جهاز كمبيوتر يعمل بنظام تشغيل Windows (Windows XP، Windows 7)؛

– عصا USB؛

4.4.3 إجراء الإنقاذ

يتم تنفيذ إجراء الإنقاذ بعصا USB، والتي يتم التعرف عليها من قبل التحكم كقرص USB خارجي. تكون عصا USB مجهزة بالبرنامج الضروري ويتم تمهيد التحكم من عصا USB لإعادة تثبيت برنامج التحكم.

الجزء الثالث – برنامج التشخيص

لتتمكن من اختبار تحكم DA-Touch، تم تجهيزه ببرنامج تشخيصي. باستخدام وظائف الاختبار في البرنامج التشخيصي، يمكن لمهندس الخدمة اختبار التحكم نفسه والاتصالات مع مكونات النظام المتصلة خارجيًا.

قبل بدء البرنامج التشخيصي، يلزم التحقق مما إذا كانت مضخة الهيدروليك للمكبس لا تعمل. وذلك لأنه أثناء التشغيل التشخيصي للتحكم لا يتم تنظيم شعاع الضغط.

⒈ملاحظات عامة

1.1 مخرجات الصمام

مع البرنامج التشخيصي يجب أن تكون حذرًا جدًا لأن الصمامات التناسبية يمكن أن تنحرف. يجب أن تكون صمامات الاحتفاظ العالية في وضع الإغلاق لمنع نزول الشعاع العلوي. من الممارسات الجيدة وضع الشعاع العلوي في أدنى موضع له

قبل بدء البرنامج التشخيصي.

1.2 فحص المكونات

في وصف الاختبارات، يُشار إلى المكون (المكونات) المسؤول (المسؤولين) عن الأداء الصحيح لذلك الجزء المحدد.

للحصول على رسم تفجيري مع جميع الكابلات والبطاقات الداخلية لتحكمات DA-Touch، راجع المخططات المرفقة في نهاية الجزء الأول.

يمكن استبدال تجميع اللوحة الأم للتحكم بسهولة، حيث يتم تخزين جميع البيانات المحددة على القرص الصلب.

إذا كان يجب استبدال القرص الصلب الداخلي (بطاقة CompactFlash)، فمن المستحسن عمل نسخة احتياطية لجميع البيانات الخاصة بالمستخدم: المنتجات، الأدوات، ثوابت البرنامج ومعلمات الماكينة. استخدم أدوات 'نسخ احتياطي للمنتج' و'نسخ احتياطي للأدوات' في قائمة الإعدادات لهذا

الغرض. مع الأدوات، سيتم كتابة المعلمات من قائمة الإعدادات والماكينة (التي أدخلها المستخدم) تلقائيًا إلى وسيط النسخ الاحتياطي. لحفظ معلمات الماكينة، يجب الانتقال إلى قائمة معلمات الماكينة واختيار الخيار 5، نسخ احتياطي للمعلمات.

⒉قائمة الاختبار

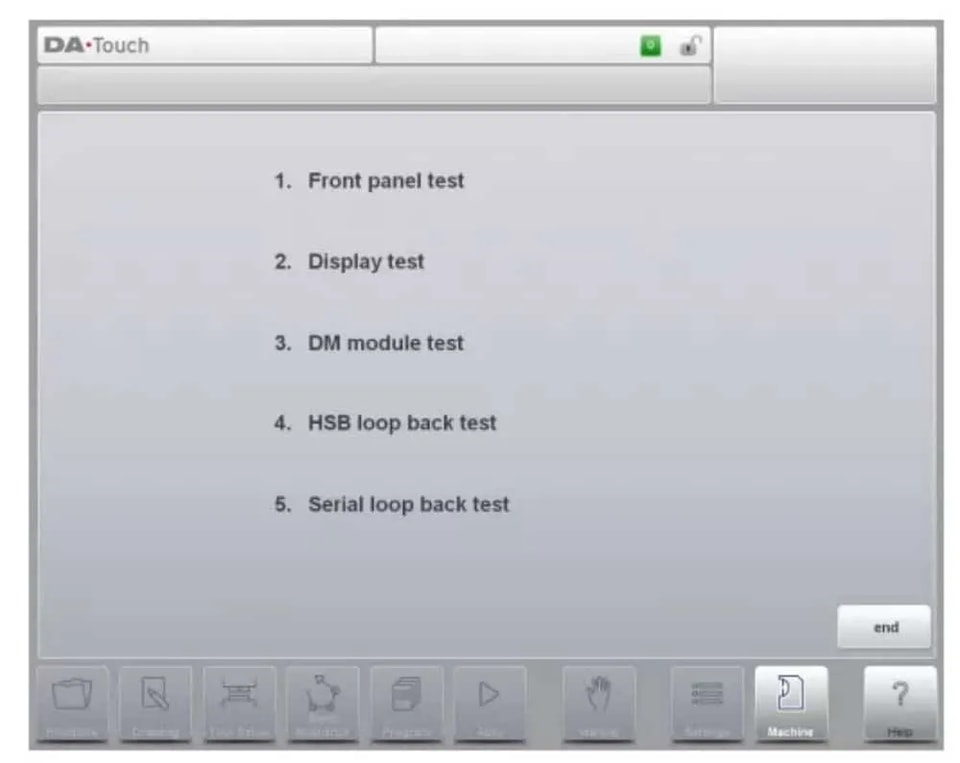

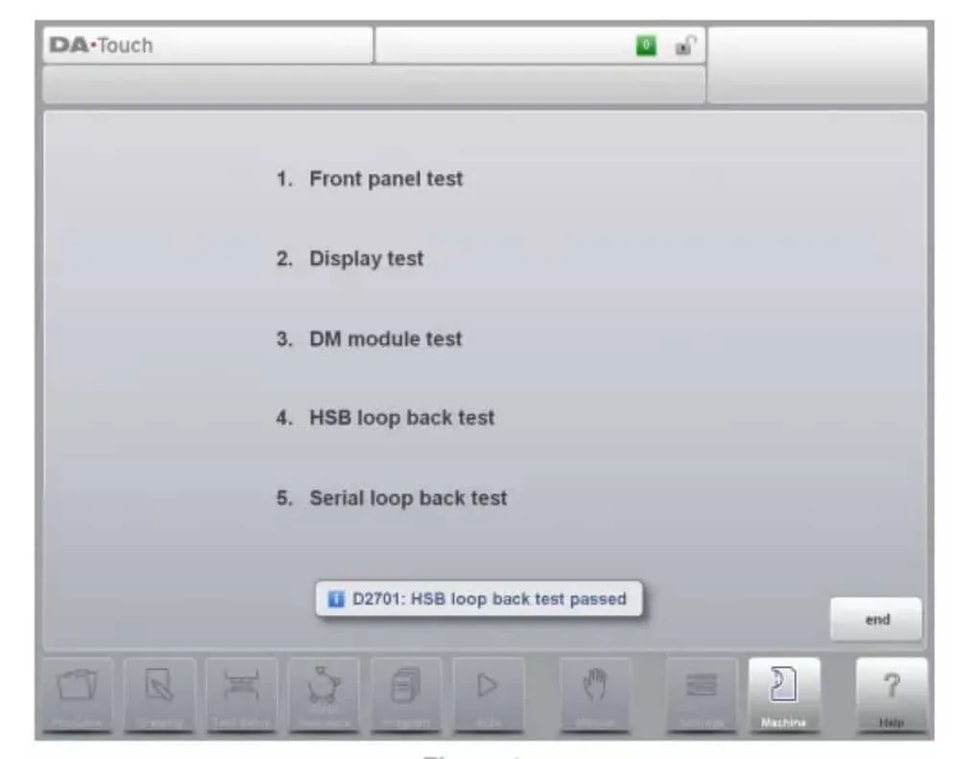

عند بدء البرنامج التشخيصي، تظهر الشاشة القائمة كما هو موضح في الشكل 2.أ (مثال للقائمة الرئيسية للتشخيص).

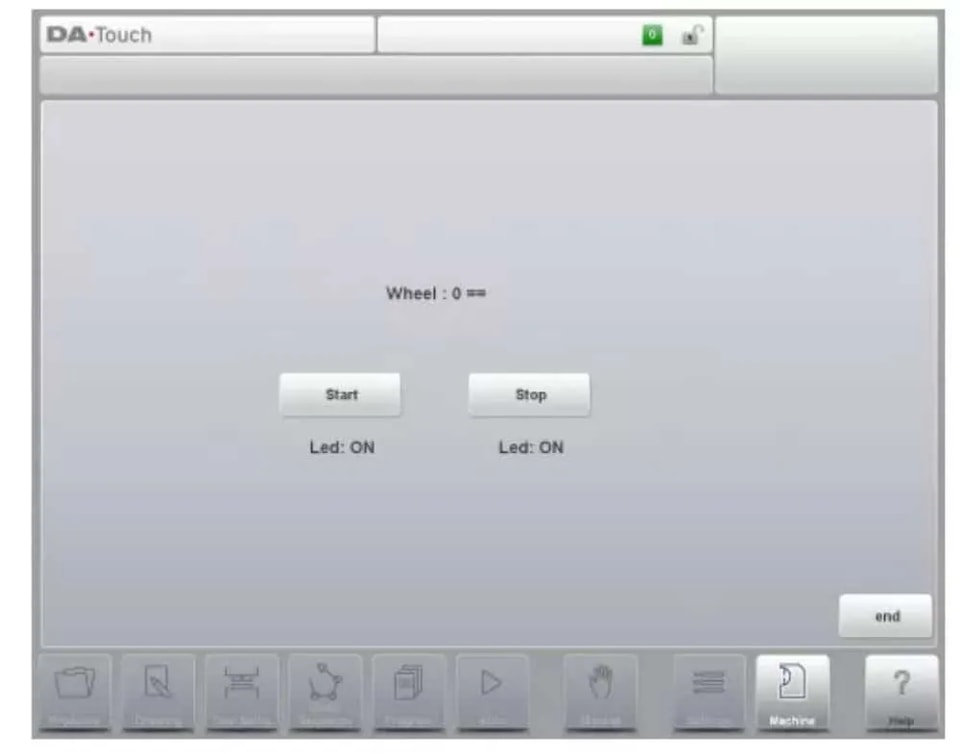

⒊اختبار اللوحة الأمامية

الوظيفة

يهدف هذا الاختبار إلى التحقق من عمل زر البدء والإيقاف والعجلة اليدوية.

الوصف

تظهر الشاشة التالية، كما في الشكل 3.أ.

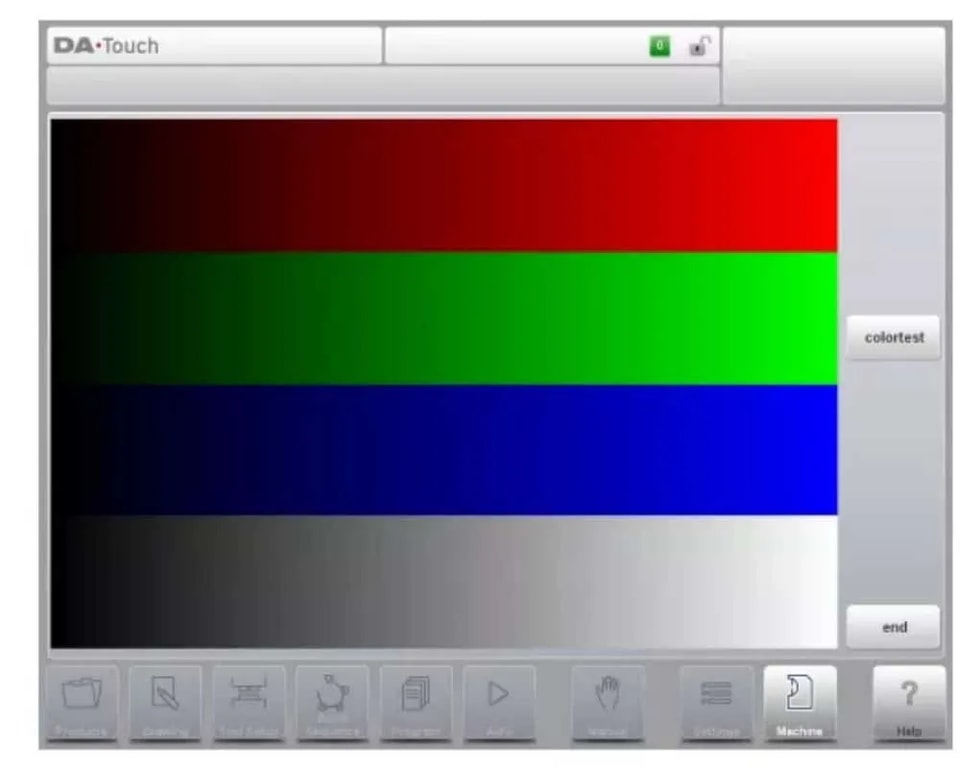

⒋اختبار الشاشة

وظيفة

للحصول على فكرة جيدة حول إعدادات الألوان والتشغيل الصحيح لشاشة الألوان، سترى عددًا من الأشرطة الأفقية. من المهم توفر الألوان الرئيسية الثلاثة (الأحمر، والأخضر، والأزرق).

بالنقر على زر 'colortest'، ستظهر شاشة بيضاء (وظيفة التبديل).

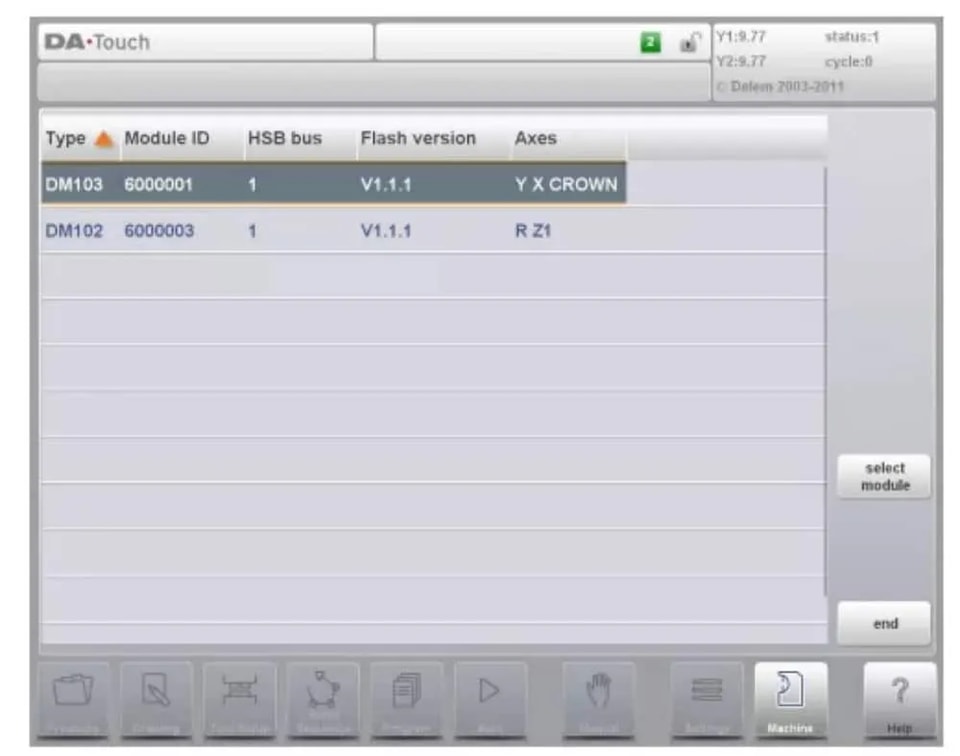

⒌ اختبار وحدة DM

الوظيفة

يختبر هذا الاختبار مدخلات ومخرجات وحدات DM المتصلة.

⒍ اختبار HSB

وظيفة

يختبر هذا الاختبار موصل الناقل السريع (HSB) للتحكم. الوصف

يختبر هذا الاختبار دائرة HSB للتحكم. لإجراء هذا الاختبار:

• افتح جهاز التحكم؛

• أزل كابل HSB القياسي المتصل باللوحة الأم؛

• خذ كابل HSB صغيرًا وضع أحد طرفيه على موصل HSB الأول والطرف الآخر على موصل HSB الثاني؛

• أغلق جهاز التحكم؛

• شغل جهاز التحكم وانتقل إلى القائمة الرئيسية للتشخيص؛

• انقر على العنصر 4 في القائمة الرئيسية لوضع التشخيص.

⒎ اختبار المنافذ التسلسلية

الوظيفة

يختبر هذا الاختبار موصلات الواجهة التسلسلية (RS-232) للتحكم.

الوصف

• افتح جهاز التحكم؛

• ثبت موصل الحلقة على منفذ RS-232 للاختبار؛

• أغلق جهاز التحكم؛

• شغل جهاز التحكم وانتقل إلى القائمة الرئيسية للتشخيص؛

• انقر على العنصر 5 في القائمة الرئيسية لوضع التشخيص.

• يتم اختبار كلا الاتصالين في نفس الوقت.

• سيتم عرض النتيجة على الشاشة.

كلمات المرور المهمة

المستوى 0: 741 المستوى 1: 14753 المستوى 2: 32157 المستوى 3: 25789

إذا كنت ترغب في تنزيل دليل تثبيت DELEM DA-66T لمكينة الضغط CNC الخاصة بك بصيغة PDF، يمكنك زيارة مركز التنزيل لدينا، حيث ستجد جميع الأدلة التي ستحتاجها. يمكنك أيضًا الاتصال بالفريق التقني لشركة JUGAO CNC MACHINE.
