شرح إعداد الأدوات وإضافة القوالب في DELEM DA53T

في صناعة مكابس الثني، تُعد تهيئة الأدوات وإدارتها بكفاءة أمرًا بالغ الأهمية لضمان عمليات ثني دقيقة وعالية الجودة. ويتيح نظام التحكم DELEM DA53T، المعروف على نطاق واسع بوظائفه المتقدمة وتصميمه سهل الاستخدام، للمشغلين إضافة أدوات جديدة بسهولة، بما يُحسن تهيئة أدوات الماكينة. يقدّم هذا الدليل شرحًا خطوة بخطوة لكيفية إضافة القوالب العلوية والسفلية الجديدة إلى DELEM DA53T، لمساعدتك على إعداد أدوات مكبس الثني بسلاسة وضمان عملية سلسة وفعالة.

أهمية إعداد الأدوات

يُعد إعداد الأدوات أساسًا في تشغيل مكبس الثني. فتهيئة الأدوات بشكل صحيح تضمن ثنيًا دقيقًا ومتسقًا، وهو أمر بالغ الأهمية لكل من جودة المنتج وكفاءة الإنتاج. إن إتقان كيفية إضافة أدوات جديدة إلى وحدة التحكم DELEM DA53T لا يحسن فقط عمليات الإنتاج، بل يتيح أيضًا الاستجابة المرنة لمتطلبات العملاء المتنوعة.

سيشرح هذا الدليل بالتفصيل كيفية إضافة القوالب العلوية والسفلية إلى نظام DELEM DA53T. يرجى اتباع الخطوات بعناية لتجنب الأخطاء وضمان تهيئة صحيحة وموثوقة للأدوات.

الجزء الأول: إضافة اللكمات الجديدة (القوالب العلوية)

الخطوة الأولى في إعداد الأدوات هي إضافة اللكمات، أو القوالب العلوية، إلى وحدة التحكم DELEM DA53T. اتبع الخطوات التالية لتهيئة اللكمات.

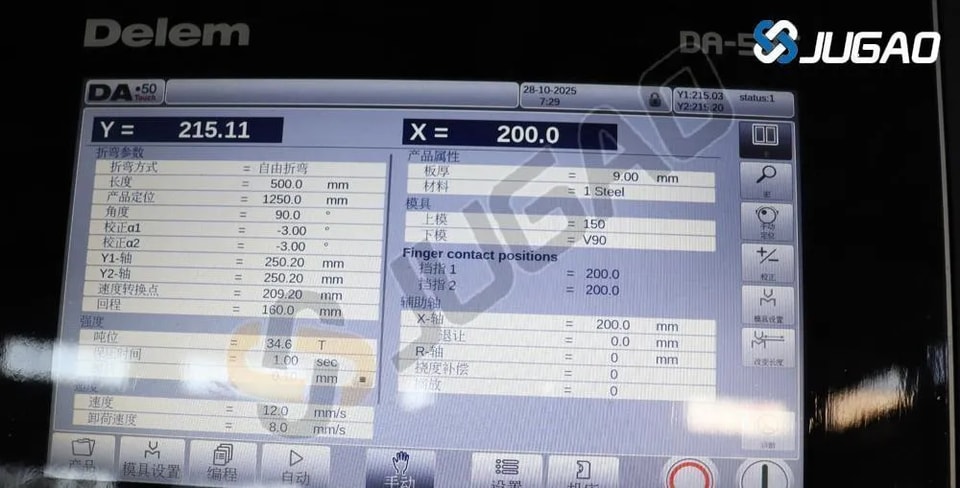

l انقر على الماكينة

ابدأ العملية باختيار الماكينة المحددة التي ترغب في العمل عليها ضمن واجهة DELEM DA53T. تُعد هذه الخطوة الأولية بالغة الأهمية، لأنها تضمن أن الإعدادات والتهيئات التي تطبقها تتوافق مع قدرات ومواصفات الماكينة المختارة. تنقل عبر الواجهة باستخدام عناصر التحكم باللمس، المصممة لسهولة الاستخدام. بمجرد تحديد الطراز الصحيح للماكينة، أكد اختيارك للمتابعة. إن هذا الاهتمام الدقيق بالتفاصيل لا يسهّل فقط عملية الإعداد، بل يعزز أيضًا الكفاءة والدقة العامة لعمليات الثني التي ستقوم بها.

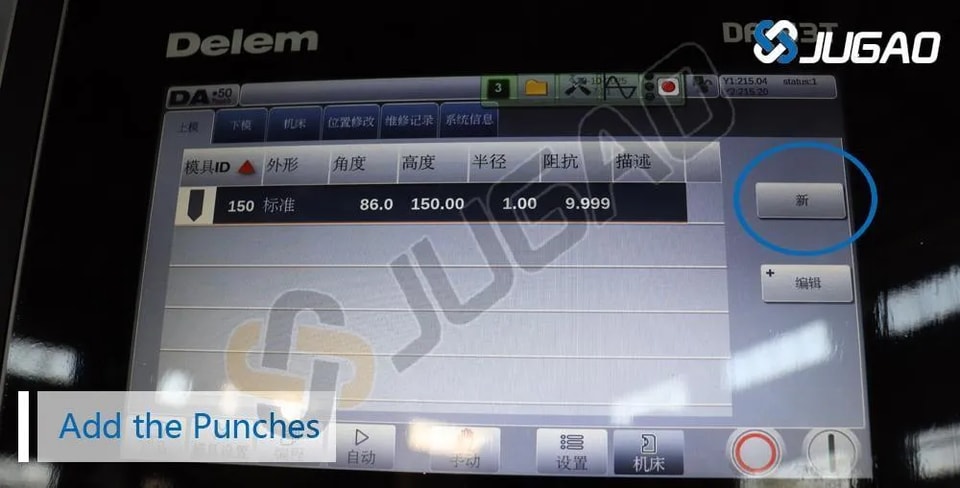

l إضافة اللكمات

في لوحة التحكم، انتقل إلى قسم «اللكمات» لبدء عملية إضافة لكمة جديدة. صُمم هذا القسم خصيصًا لإدارة اللكمات المختلفة المتاحة لعمليات الثني لديك. بمجرد دخولك إلى قسم اللكمات، انقر على خيار «إضافة اللكمة» للبدء. سيقودك ذلك عبر الخطوات اللازمة لإدراج لكمة جديدة في النظام. بعد ذلك، انقر على زر «جديد» لإنشاء سجل لكمة جديد. يفتح هذا الإجراء نموذجًا يمكنك من خلاله إدخال التفاصيل الأساسية مثل الأبعاد ونوع المادة والمواصفات، لضمان تهيئة اللكمة الجديدة بشكل صحيح وفقًا لاحتياجاتك.

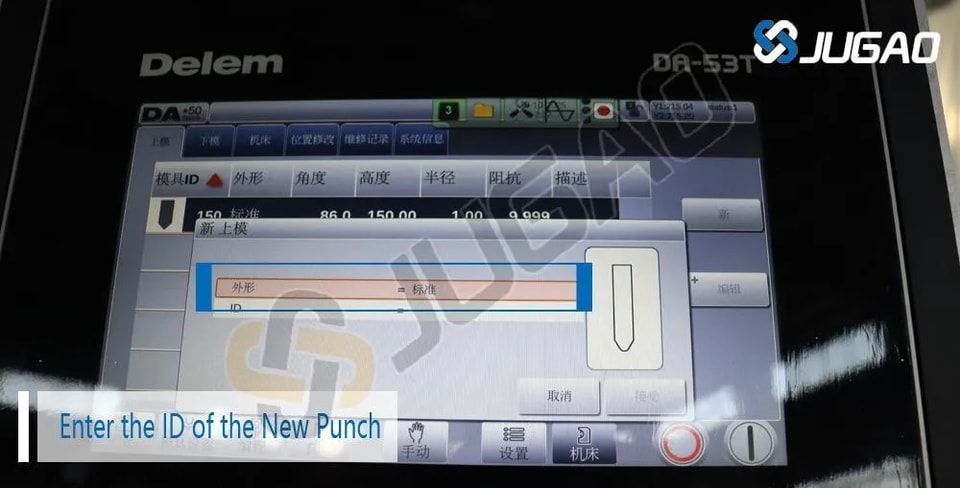

l إدخال معرّف اللكمة الجديدة

أدخل المعرّف أو الاسم الفريد لللكمة الجديدة في الحقل المخصص. ويُعد هذا المعرّف ضروريًا، إذ ينبغي أن يتطابق مباشرة مع قالب اللكمة الفعلي الذي تقوم بتركيبه على مكبس الثني. ويساعد اختيار معرّف جيد في الحفاظ على التنظيم ويضمن أن يتمكن المشغلون من التعرف بسهولة على اللكمة الصحيحة واسترجاعها أثناء الإعداد والتشغيل. ويُستحسن استخدام تسمية تعكس الخصائص الرئيسية لللكمة، مثل الحجم أو الوظيفة، لتسهيل التعرف السريع عليها. هذا الاهتمام بالتفاصيل لا يعزز كفاءة سير العمل فحسب، بل يقلل أيضًا من خطر الأخطاء أثناء عملية الثني.

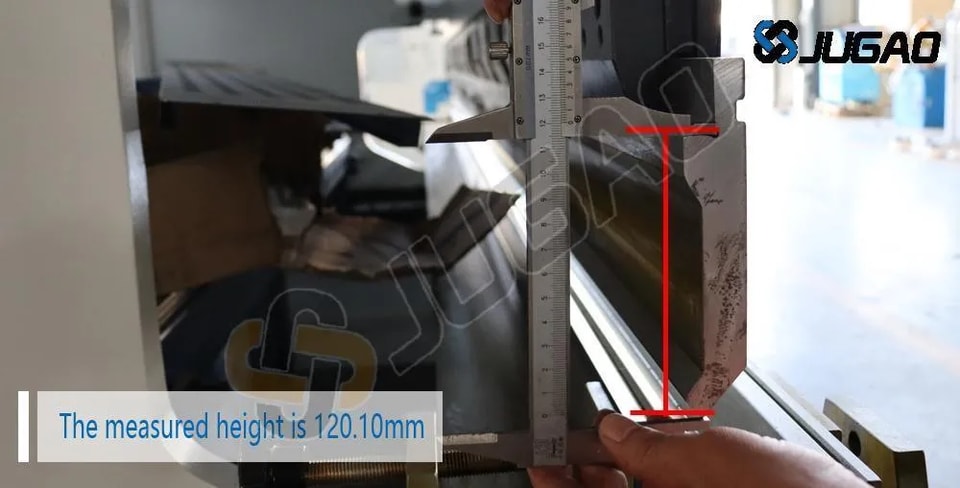

l قياس ارتفاع اللكمة

قم بقياس ارتفاع اللكمة الجديدة بعناية لضمان ملاءمتها بشكل صحيح في الماكينة. إن القياسات الدقيقة ضرورية لتحقيق الأداء الأمثل ومنع أي مشكلات تشغيلية. في هذا المثال، يبلغ الارتفاع المقاس لللكمة 120.10 مم. ويُعد هذا البعد الدقيق بالغ الأهمية، لأن حتى الفروق البسيطة قد تؤثر في المحاذاة ووظيفة اللكمة داخل مكبس الثني. بعد القياس، تحقق مرة أخرى من الارتفاع لتأكيد دقته قبل المتابعة مع التركيب. إن الملاءمة الصحيحة لللكمة لا تعزز جودة عملية الثني فحسب، بل تسهم أيضًا في السلامة العامة وكفاءة تشغيل الماكينة.

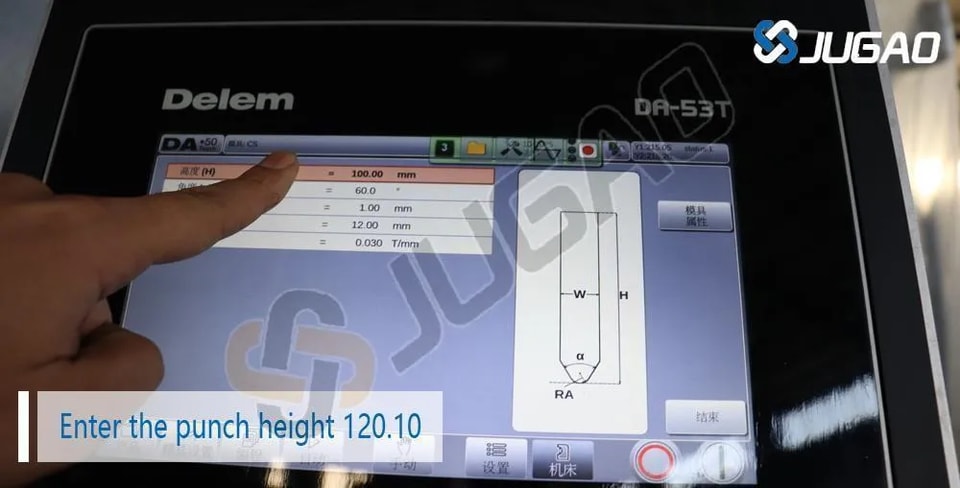

l إدخال ارتفاع اللكمة

أدخل ارتفاع اللكمة البالغ 120.10 مم في نظام DELEM DA53T لضمان أن تتعرف الماكينة بدقة على مواصفات اللكمة الجديدة. تُعد هذه الخطوة بالغة الأهمية، إذ تتيح للنظام تعديل إعداداته وفقًا لذلك، بما يُحسن عمليات الثني لتتلاءم مع الأبعاد المحددة لللكمة. انتقل إلى الحقل المناسب ضمن قسم اللكمات في الواجهة وأدخل القياس بدقة. بعد إدخال الارتفاع، تحقق من صحة البيانات لتجنب أي مشكلات محتملة أثناء التشغيل. يساعد هذا الاهتمام بالتفاصيل في الحفاظ على سلامة عملية الثني ويعزز الإنتاجية العامة.

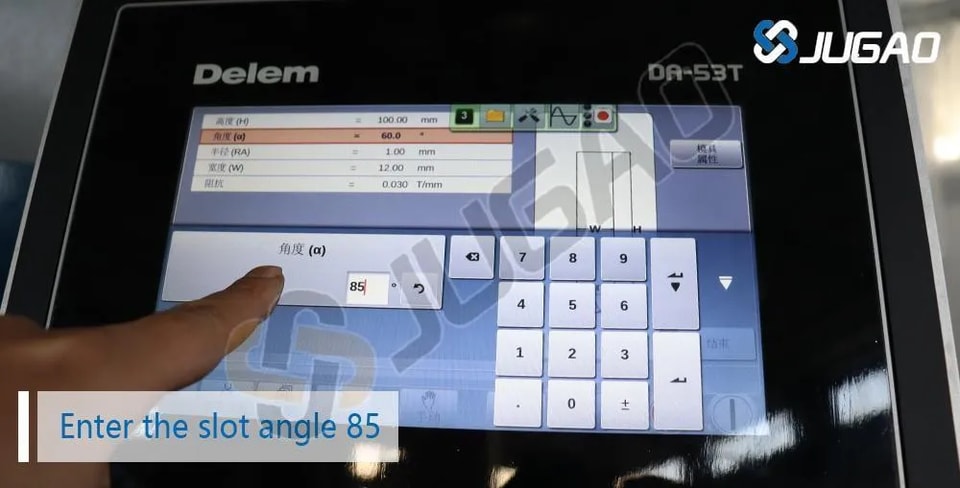

l إدخال زاوية الفتحة

تُعد زاوية فتحة اللكمة عاملًا حاسمًا في عملية الثني، لأنها تؤثر مباشرة في جودة ودقة الثنيات الناتجة. وفي هذه الخطوة تحديدًا، تم ضبط زاوية الفتحة على 85 درجة. ويُعد إدخال هذه القيمة بدقة في نظام DELEM DA53T أمرًا ضروريًا لضمان عمل الماكينة ضمن المعايير المحددة. وللقيام بذلك، انتقل إلى الحقل المخصص لزاوية فتحة اللكمة وأدخل قيمة 85 درجة. تحقق من إدخالك مرة أخرى للتأكد من صحته، لأن حتى الأخطاء الطفيفة قد تؤدي إلى سوء المحاذاة وتؤثر في النتيجة النهائية لعملية الثني.

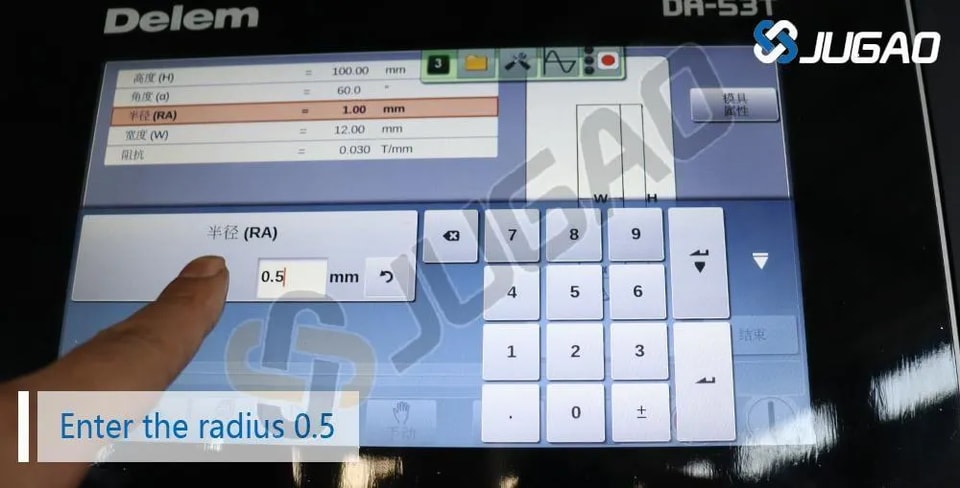

l أدخل قيمة نصف القطر

غالبًا ما تتميز السنبات بنصف قطر يعدّ أساسيًا لتحديد شكل الثني وضمان الانحناء المطلوب في المادة. ويلعب هذا نصف القطر دورًا مهمًا في تحديد الشكل النهائي للثني، مما يؤثر في كل من المظهر والوظيفة. وفي هذه السنبة المحددة، يبلغ نصف القطر 0.5 مم. يتيح هذا النصف الصغير نسبيًا ثنيًا دقيقًا مع تقليل خطر تشوه المادة إلى الحد الأدنى. ومن المهم توثيق هذا نصف القطر بدقة في النظام، لأنه يضمن أن تتمكن الماكينة من تنفيذ عملية الثني بشكل صحيح، وإنتاج نتائج عالية الجودة تلبي متطلبات التصميم المحددة.

l قم بقياس عرض السنبة

بعد ذلك، انتقل إلى قياس عرض السنبة، لأن هذا البعد بالغ الأهمية لضمان توافقها مع مكبس الثني ومع تطبيق الثني المحدد. في هذا المثال، تم تسجيل عرض السنبة عند 26.07 مم. هذا القياس مهم لأنه يؤثر مباشرةً في قدرة المادة على الثني وفي الأداء العام للسنبة أثناء التشغيل. عند القياس، تأكد من أخذ العرض بدقة وثبات، باستخدام الأدوات المناسبة لتجنب أي اختلافات. وبعد التأكد من العرض، من الضروري إدخال هذه القيمة في النظام، لأن ذلك يساعد على الحفاظ على تحكم دقيق في عملية الثني ويضمن أفضل النتائج.

l أدخل عرض السنبة

أدخل عرض السنبة، وهو 26.07 مم، في وحدة التحكم DELEM DA53T لضمان أن تتعرف الماكينة على هذا البعد الحاسم. هذه الخطوة ضرورية للحفاظ على دقة وكفاءة عملية الثني. ابدأ بالانتقال إلى القسم المناسب من واجهة وحدة التحكم المخصص لمواصفات السنبة. أدخل قياس العرض بعناية، مع التأكد من كتابته بصورة صحيحة لتجنب أي أخطاء تشغيلية. بعد إدخال القيمة، تحقق منها مرة أخرى للتأكد من دقتها، لأن حتى الأخطاء البسيطة قد تؤدي إلى مشكلات كبيرة أثناء عمليات الثني. إن توثيق عرض السنبة بشكل صحيح سيساعد على تحسين الأداء العام وموثوقية الماكينة.

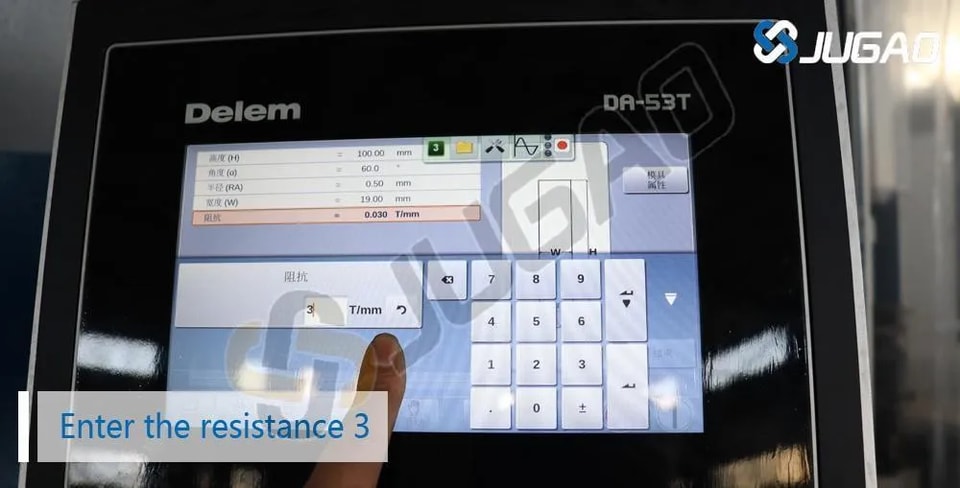

l أدخل قيمة المقاومة

أدخل قيمة مقاومة السنبة في النظام، لأن هذا المعامل بالغ الأهمية لضمان الأداء الأمثل أثناء عملية الثني. في هذه الحالة، تم ضبط المقاومة على القيمة 3. يؤثر هذا الإعداد في كيفية تفاعل السنبة مع المادة، مما ينعكس على جودة الثني وكفاءة التشغيل بشكل عام. لإدخال هذه القيمة، انتقل إلى القسم المخصص داخل وحدة التحكم DELEM DA53T الذي يختص بمعلمات السنبة. أدخل قيمة المقاومة 3 بعناية، مع التأكد من دقتها لتجنب أي مشكلات محتملة أثناء الإنتاج. تحقق من الإدخال مرة أخرى للتأكد من صحته، فهذه الدقة في التفاصيل تساعد على الحفاظ على سلامة وموثوقية عملية الثني.

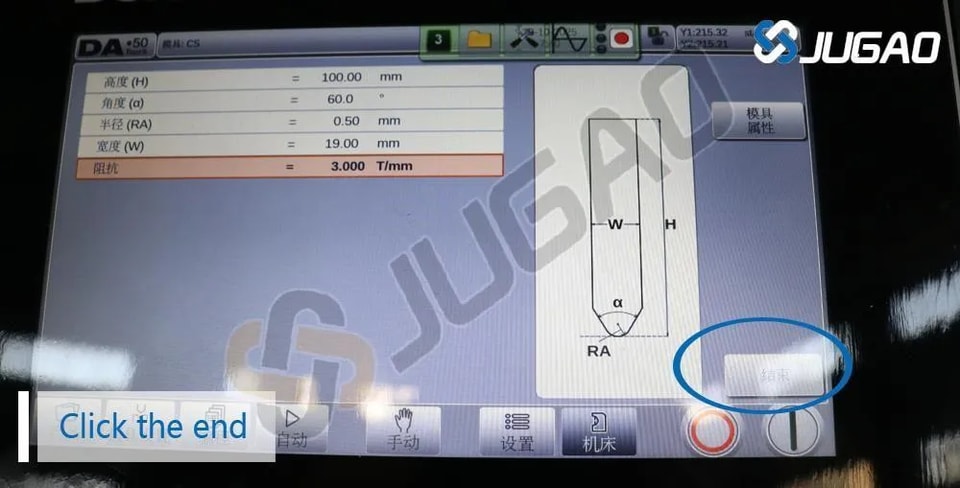

l حفظ وإنهاء

بعد إدخال جميع معلمات السنبة بدقة في وحدة التحكم DELEM DA53T، من الضروري إنهاء الإعداد بالنقر على زر «إنهاء». ستؤدي هذه الخطوة إلى حفظ جميع الإعدادات التي أدخلتها، بما يضمن احتفاظ الماكينة بالقيم المحددة للعمليات المستقبلية. قبل النقر على «إنهاء»، خذ لحظة لمراجعة جميع المعلمات مرة أخيرة، والتأكد من أن كل قيمة صحيحة وكاملة. هذه الخطوة مهمة جدًا، لأن أي سهو قد يؤدي إلى انخفاض كفاءة التشغيل أو حدوث أخطاء أثناء عملية الثني. من خلال حفظ إعدادات السنبة، تساهم في سير العمل بسلاسة أكبر وتعزز الفعالية العامة لعمليات الإنتاج.

الجزء 2: إضافة القوالب الجديدة (القوالب السفلية)

بعد إعداد السنبات بنجاح، تتمثل الخطوة التالية في إضافة القوالب، المعروفة أيضًا بالقوالب السفلية، لاستكمال إعداد العدد. هذه المرحلة حاسمة لضمان سير عملية الثني بسلاسة وكفاءة. ابدأ باختيار القوالب المناسبة التي تطابق مواصفات السنبات التي قمت بإعدادها للتو. ضع القوالب بعناية في الموضع المخصص داخل الماكينة، مع التأكد من المحاذاة الصحيحة لتحقيق الأداء الأمثل. انتبه جيدًا إلى أبعاد القالب وتوافقه، لأن هذه العوامل تؤثر مباشرة في جودة الثنيات المنتَجة. اتبع هذه الخطوات بدقة لضمان دمج القوالب بسلاسة ضمن إعداد العدد الكلي، مما يمهد الطريق لعمليات ثني دقيقة وفعالة.

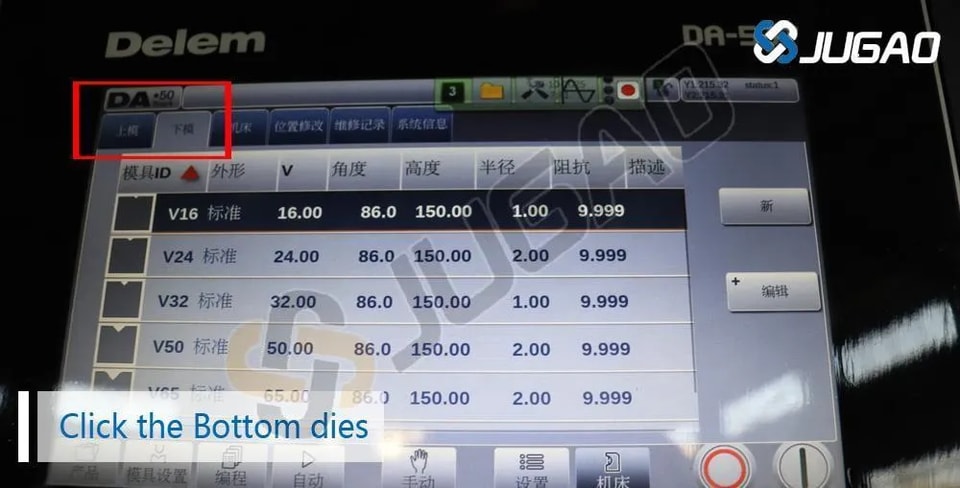

l انقر على قسم القوالب السفلية

انتقل إلى قسم «القوالب السفلية» في واجهة DELEM DA53T لبدء عملية إضافة القالب الجديد. هذا القسم مخصص تحديدًا لإعداد القوالب السفلية، التي تؤدي دورًا حيويًا في عملية الثني. بمجرد دخولك إلى هذا الجزء، ستجد خيارات وإعدادات متعددة تتعلق بالقوالب. ابدأ باختيار خيار إضافة قالب جديد، وسيطلب منك إدخال تفاصيل أساسية مثل الأبعاد، ونوع المادة، وأي خصائص محددة ذات صلة بالقالب. تأكد من إدخال هذه المعلومات بدقة للحفاظ على التوافق مع السنبات المُعدة. إن الحرص على اتباع هذه الخطوات سيساعد على تبسيط إعداد العدد وتعزيز الكفاءة العامة لعمليات الثني.

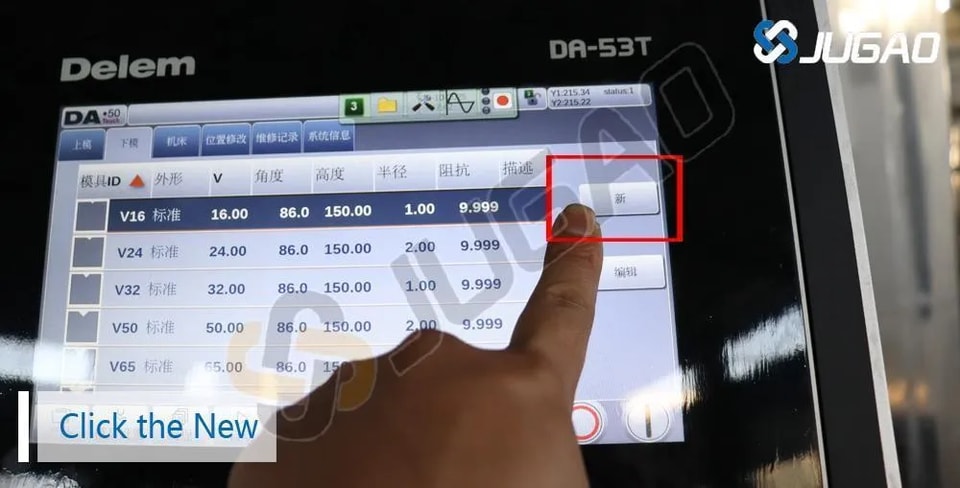

l انقر على جديد

تمامًا كما هو الحال مع السنبات، انقر على زر «جديد» لإنشاء إدخال جديد لقالب داخل واجهة DELEM DA53T. ستتيح لك هذه الخطوة إدخال جميع المواصفات اللازمة للقالب الجديد، بما يضمن توافقه التام مع إعداد العدد الحالي. بعد النقر على «جديد»، ستظهر استمارة تطلب منك إدخال التفاصيل الأساسية مثل أبعاد القالب وخصائص المادة وأي ميزات فريدة ذات صلة بوظيفته. من المهم أن تكون دقيقًا وشاملًا أثناء هذه العملية لضمان أداء القالب على النحو الأمثل أثناء التشغيل. ومن خلال إنشاء إدخال جديد للقالب بعناية، تهيئ الظروف للحصول على ثنيات عالية الجودة والحفاظ على الكفاءة العامة لسير عمل الإنتاج.

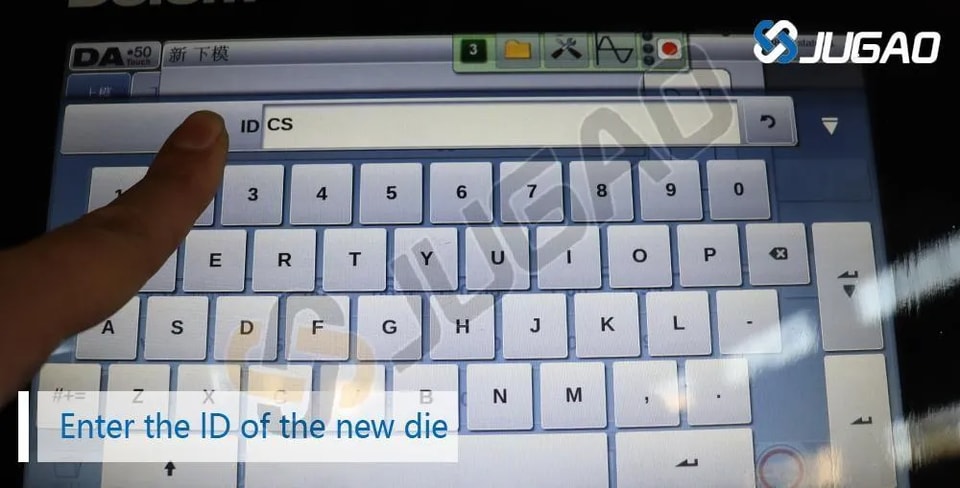

l أدخل معرف القالب الجديد

أدخل المعرف أو الاسم الفريد للقالب الجديد، مع التأكد من مطابقته بدقة للقالب الفعلي المستخدم. هذا التعريف بالغ الأهمية للحفاظ على التنظيم وضمان أن يتمكن المشغلون من التعرف بسهولة على القالب الصحيح واختياره أثناء الإنتاج. ينبغي أن يعكس المعرف أو الاسم المختار جيدًا مواصفات القالب أو الغرض من استخدامه، مما يسهل الرجوع إليه بسرعة لاحقًا. خذ وقتك للتحقق مرة أخرى من صحة المعلومات المدخلة، لأن أي اختلافات قد تؤدي إلى ارتباك وأخطاء محتملة في عملية الثني. ومن خلال ضمان التطابق الدقيق بين الإدخال الرقمي والقالب الفعلي، تساهم في تعزيز كفاءة وموثوقية عملياتك.

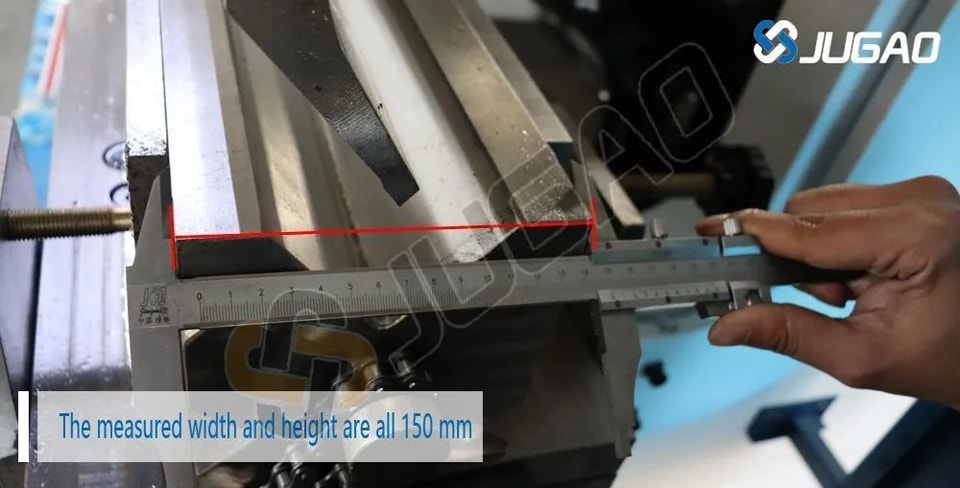

l قياس أبعاد القالب

قم بقياس عرض وارتفاع القالب الجديد بدقة، لأن هذه الأبعاد حاسمة لضمان المحاذاة الصحيحة والوظيفة السليمة أثناء عملية الثني. في هذا المثال، تم تسجيل كلٍّ من العرض والارتفاع على أنهما150 مم. باستخدام القدمة ذات الورنية أو أداة قياس مماثلة، خذ هذه القياسات بعناية لضمان الدقة. من المهم ملاحظة أي اختلافات طفيفة، لأن حتى الفروقات الصغيرة قد تؤثر في أداء القالب وفي جودة الثنيات المنتَجة. وبعد التأكد من أن البعدين كلاهما يساويان150 مم، أدخل هذه المعلومات في واجهة DELEM DA53T، مع التأكد من توافقها مع مواصفات السنبة المقابلة لتحقيق أفضل النتائج.

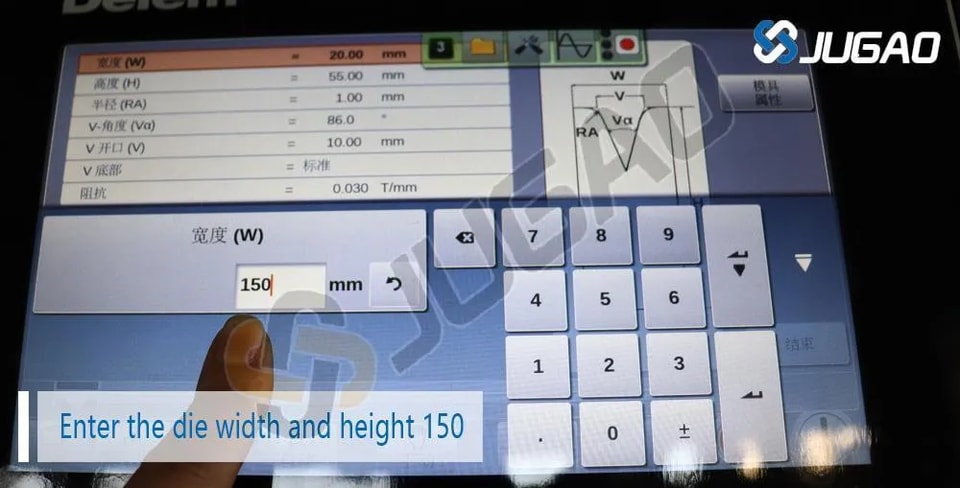

l أدخل أبعاد القالب

أدخل عرض وارتفاع القالب في النظام، مع تحديد كلا القياسين على أنهما150 مم. هذه الخطوة ضرورية للتهيئة الدقيقة للقالب داخل واجهة DELEM DA53T. وأثناء إدخال هذه الأبعاد، احرص على التحقق المزدوج من عدم وجود أخطاء كتابية للحفاظ على الدقة. إن الإدخال الصحيح للعرض والارتفاع أمر بالغ الأهمية، لأنه يؤثر مباشرةً في كيفية تفاعل القالب مع السنبات أثناء عملية الثني. وبعد إدخال القيم، راجعها للتأكد من صحتها. سيساعد هذا الحرص على ضمان سير العمليات بسلاسة والمساهمة في الفعالية العامة لسير عمل الإنتاج.

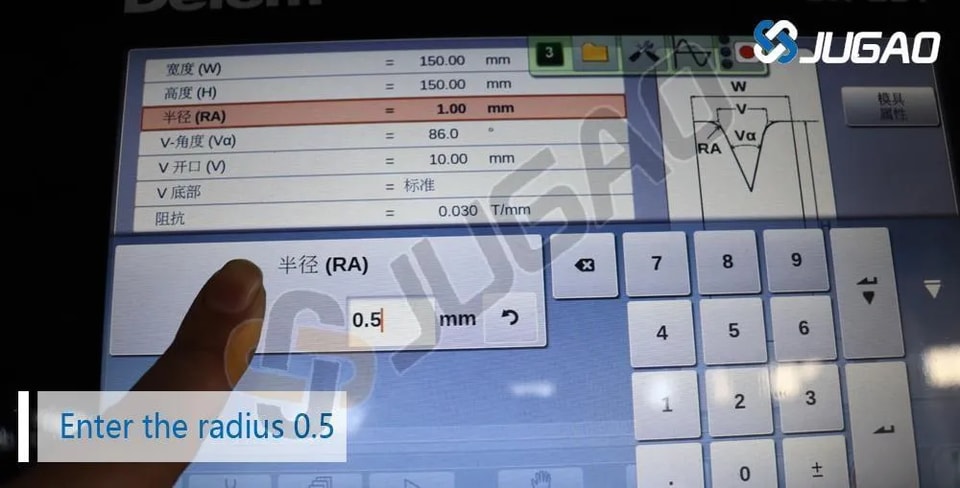

l أدخل قيمة نصف القطر

كما هو الحال مع السنبات، يجب أيضًا إدخال نصف قطر القالب في النظام لضمان أداء دقيق أثناء عملية الثني. في هذا القالب المحدد، يبلغ نصف القطر 0.5 مم. إن تسجيل هذا القياس بدقة أمر بالغ الأهمية، لأن نصف القطر يؤثر في انحناء الثنيات المنتَجة ويمكن أن يؤثر في الجودة العامة للمنتج النهائي. أثناء إدخال نصف القطر في واجهة DELEM DA53T، خذ لحظة للتحقق من أن القيمة صحيحة وتطابق القالب الفعلي المستخدم. ستساعد هذه الدقة في التفاصيل على تجنب أي اختلافات قد تؤثر في كفاءة الإنتاج وتضمن عمل القالب كما هو مطلوب أثناء التشغيل.

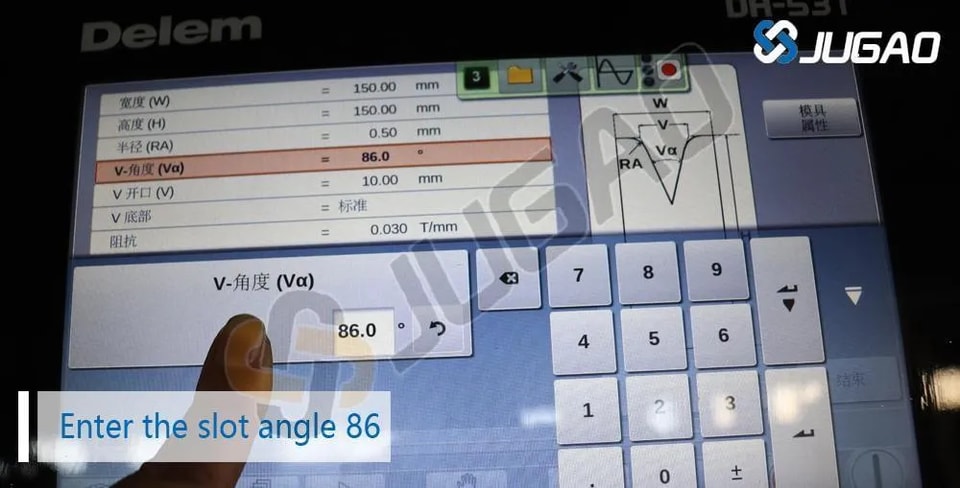

l إدخال زاوية الفتحة

إن زاوية الشق للقالب هي معلمة مهمة أخرى يجب تسجيلها بدقة في النظام. تؤدي هذه الزاوية دورًا كبيرًا في تحديد كيفية تفاعل القالب مع المادة أثناء عملية الثني. في هذا القالب المحدد، يجب إدخال زاوية الشق على أنها 86 درجة. عند إدخال هذه المعلومات في واجهة DELEM DA53T، من الضروري التأكد من دقة الزاوية، لأن حتى الانحرافات البسيطة قد تؤدي إلى ثنيات غير صحيحة وتؤثر في الجودة العامة للمنتج النهائي. بعد إدخال زاوية الشق البالغة 86 درجة، خذ لحظة لمراجعة الإدخال والتأكد من صحته، مما يساعد على الحفاظ على الأداء والكفاءة بشكل متسق في عمليات التصنيع.

l قم بقياس عرض الشق

قم بقياس عرض شق القالب بعناية، لأن هذا البعد أساسي لتحقيق نتائج الثني المطلوبة. في هذا المثال، تم تسجيل عرض الشق على أنه 9 مم. باستخدام القدمة ذات الورنية أو أداة قياس مماثلة، تأكد من أخذ قياس دقيق لتجنب أي اختلافات محتملة قد تؤثر في الإنتاج. يؤثر عرض الشق مباشرةً في كيفية ملاءمة المواد داخل القالب ويمكن أن يؤثر في جودة الثنيات ودقتها. وبعد التأكد من أن عرض الشق هو بالفعل9 مم، احرص على إدخال هذا القياس في واجهة DELEM DA53T، مع التأكد من توافقه بشكل صحيح مع المعلمات الأخرى لتحقيق أفضل أداء أثناء التشغيل.

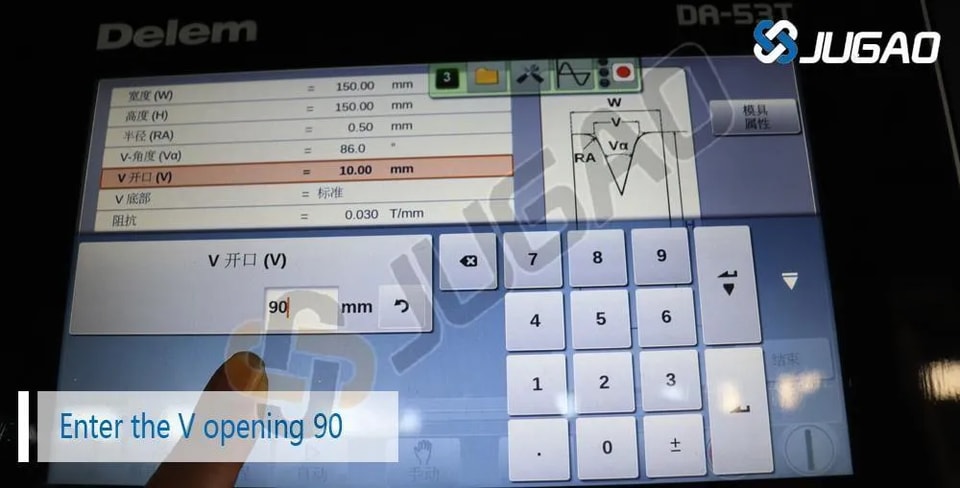

l أدخل عرض الشق

أدخل عرض الشق في نظام DELEM DA53T، مع ضبطه بدقة على9 0مم. هذا القياس بالغ الأهمية لضمان التفاعل الصحيح بين القالب والمادة التي يتم ثنيها. وأثناء إدخال هذه القيمة، احرص على التحقق المزدوج من عدم وجود أخطاء، لأن حتى الأخطاء الصغيرة قد تؤدي إلى مشكلات كبيرة في عملية الثني. وبعد التأكد من إدخال عرض الشق بشكل صحيح على أنه90 مم، راجع المعلمات الأخرى للتأكد من توافقها مع هذا القياس. إن هذا الاهتمام الدقيق بالتفاصيل ضروري للحفاظ على كفاءة الإنتاج وتحقيق نتائج عالية الجودة في عملياتك.

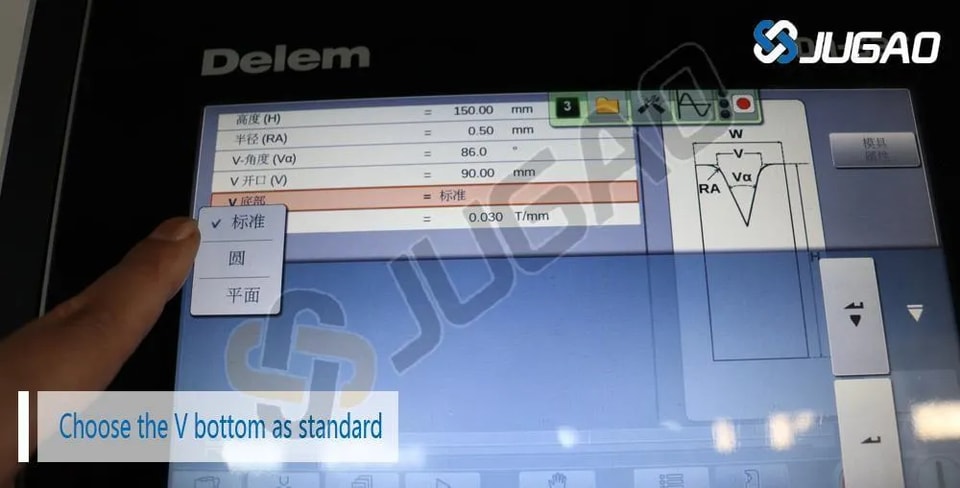

l اختر القاع على شكل V كخيار قياسي

اختر خيار القاع على شكل V للقالب، لأن هذا التكوين يُعد القياسي في معظم مكابس الثني. يُفضَّل تصميم القاع على شكل V لما يتمتع به من مرونة وفعالية في إنتاج ثنيات دقيقة عبر مجموعة متنوعة من المواد. يتيح هذا النوع من القوالب توزيعًا متجانسًا للقوة، مما يضمن تشكيل المادة بشكل صحيح ومتسق. عند اختيار هذا الخيار في واجهة DELEM DA53T، انتبه إلى مدى توافقه مع متطلبات الثني الخاصة بك. ومن خلال اعتماد تكوين القاع على شكل V، تعزز موثوقية عمليات الثني لديك، بما يسهم في رفع الكفاءة وتحسين جودة المخرجات في عمليات الإنتاج.

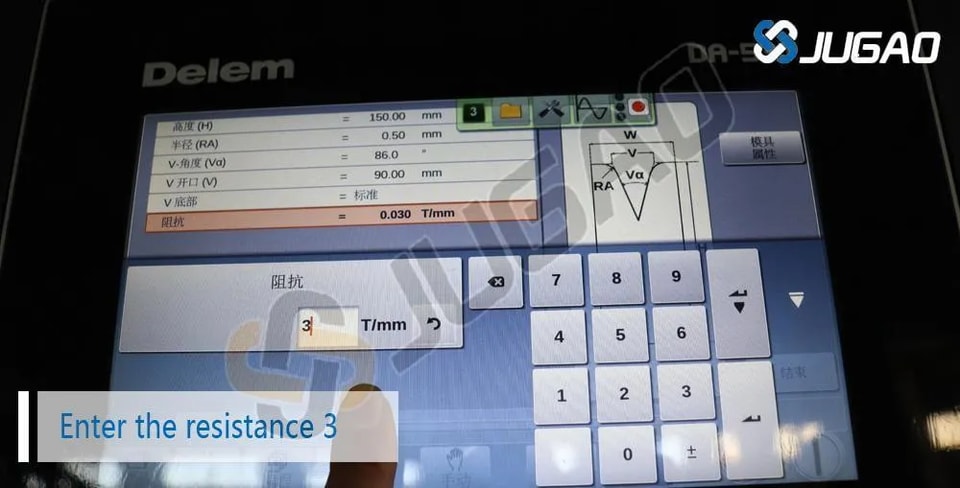

l أدخل قيمة المقاومة

أدخل قيمة مقاومة القالب، مع التأكد من ضبطها على 3. هذا المعامل ضروري لتحديد كيفية أداء القالب تحت الضغط أثناء عملية الثني. تؤثر قيمة مقاومة القالب مباشرةً في استجابة المادة للقوة المطبقة، مما ينعكس على دقة وجودة الثنيات المنتَجة. عند إدخال هذه القيمة في نظام DELEM DA53T، تحقق مرة أخرى من الدقة لتجنب أي أخطاء محتملة قد تُضعف عملية الثني. إن ضبط مقاومة القالب على 3 يضمن تفاعلًا أمثل بين القالب والمادة، ويعزز الثني الفعّال ويسهم في النجاح العام لسير عمل التصنيع لديك. إن اهتمامك بهذه التفاصيل سيساعد على الحفاظ على معايير عالية في كفاءة الإنتاج وجودة المنتج.

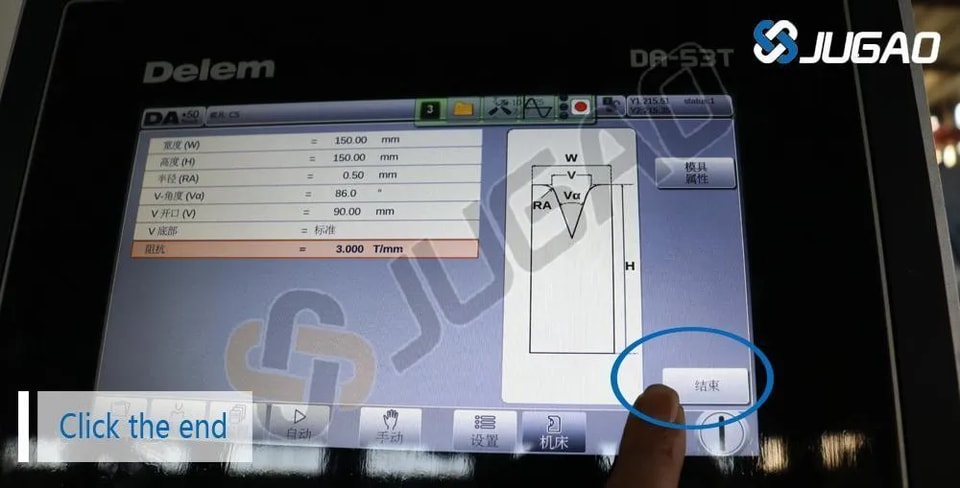

l حفظ وإنهاء

بعد إدخال جميع معلمات القالب بعناية، حان الوقت لإنهاء الإعداد بالنقر على «إنهاء» لحفظ تكوين القالب. هذه الخطوة حاسمة، لأنها تضمن تخزين جميع الإعدادات المحددة — مثل عرض الشق وزاوية الشق ومقاومة القالب — بشكل آمن في نظام DELEM DA53T. ومن خلال حفظ إعداد القالب، تنشئ مرجعًا موثوقًا للعمليات المستقبلية، مما يقلل من خطر وقوع أخطاء في عمليات الثني اللاحقة. قبل النقر على «إنهاء»، خذ لحظة لمراجعة كل معلمة مرة أخيرة للتأكد من دقتها. إن إكمال هذه العملية لا يبسّط سير عملك فحسب، بل يعزز أيضًا الكفاءة العامة وجودة مهام الإنتاج لديك.

إكمال إعداد الأدوات

الآن بعد أن تم إعداد كلٍّ من القوالب العلوية والسفلية في وحدة التحكم DELEM DA53T، أصبح إعداد الأدوات لديك مكتملًا. ومن الضروري مراجعة جميع القيم المُدخلة بعناية لتجنّب الأخطاء أثناء عملية الثني. ويؤدي إعداد الأدوات بدقة دورًا حيويًا في تحقيق ثنيات عالية الجودة على مكبس الثني.

بعد الانتهاء من التهيئة، يمكنك إجراء ثنية اختبارية للتحقق من أن القوالب المضافة حديثًا تعمل كما هو مقصود، والتأكد من أن كل شيء يعمل بشكل صحيح.

الخلاصة

تُعد إضافة قوالب جديدة إلى وحدة التحكم DELEM DA53T عملية بسيطة تعتمد على الانتباه الدقيق إلى التفاصيل. باتباع هذا الدليل خطوة بخطوة، يمكنك تهيئة القوالب العلوية والسفلية الجديدة بكفاءة ودقة، بما يتيح إعداد أدوات سلسًا لمكبس الثني لديك. سواء كنت تجهّز الأدوات لمشروع جديد أو تكيّف الماكينة لمهمة محددة، فإن معرفة كيفية تهيئة القوالب بفعالية هي مفتاح تحسين أداء الماكينة وضمان ثنيات عالية الجودة.

إن دمج إعداد أدوات مناسب في سير العمل لديك يعزز كفاءة عمليات مكبس الثني ويساعد فريقك على إنتاج قطع عالية الدقة باستمرار. استخدم هذا الدليل كلما احتجت إلى إضافة قوالب جديدة، وستكون على الطريق الصحيح لإتقان إعداد أدوات مكبس الثني باستخدام وحدة التحكم DELEM DA53T.
