السمات المميزة لدرفلة الصفائح ثلاثية اللفات ودرفلة الصفائح رباعية اللفات

طوال فترة عملي مع ماكينات درفلة الصفائح، كثيرًا ما واجهت نقاشات حول المقارنة بين ماكينات درفلة الصفائح ذات 3 بكرات وماكينات درفلة الصفائح ذات 4 بكرات. يقدم كل نوع مزايا مميزة وهو مصمم لتطبيقات مختلفة في مجال تصنيع المعادن. ومن الضروري فهم الفروق بين ماكينة الدرفلة ذات 3 بكرات وماكينة الدرفلة ذات 4 بكرات لضمان اختيار المعدات المناسبة للمشروعات المحددة. ومع مرور الوقت، اكتسبت فهمًا شاملًا لمبادئ التشغيل ومقاييس الكفاءة وجودة الانحناءات التي تنتجها. وفي هذا العرض، سأوضح هذه الفروق، بما يساعد على اتخاذ قرارات مدروسة بشأن احتياجاتكم من درفلة الصفائح.

ماكينة درفلة الصفائح هي نوع من معدات وآلات التشكيل التي تثني الصفائح غير المعدنية إلى أشكال مخروطية أو كروية أو أسطوانية أو أشكال هندسية أخرى. ويُستخدم هذا المعدّات على نطاق واسع في تصنيع السلع، والغلايات، وأنظمة البخار، والصناعات الكيميائية، والهياكل غير المعدنية، والهندسة الميكانيكية، وغيرها من القطاعات. ويرجع تنوع ماكينات اللف إلى اختلاف تطبيقاتها في المجالات المتعددة.

تُصنَّف ماكينات درفلة الصفائح بناءً على عدد البكرات، مما يؤدي إلى التقسيم إلى نوع 3 بكرات ونوع 4 بكرات. ومن المفاهيم الخاطئة الشائعة أن الفرق الأساسي بينهما هو مجرد البكرة الإضافية في ماكينة الأربع بكرات. وبالتالي، يعتقد بعض المشترين خطأً أن ماكينة الأربع بكرات أفضل بسبب البكرة الزائدة. إلا أن هذا التصور غير دقيق، إذ توجد بين الماكينتين فروق جوهرية.

الخصائص المميزة لماكينات درفلة الصفائح ذات 3 بكرات و4 بكرات

الجوانب الهيكلية والجمالية

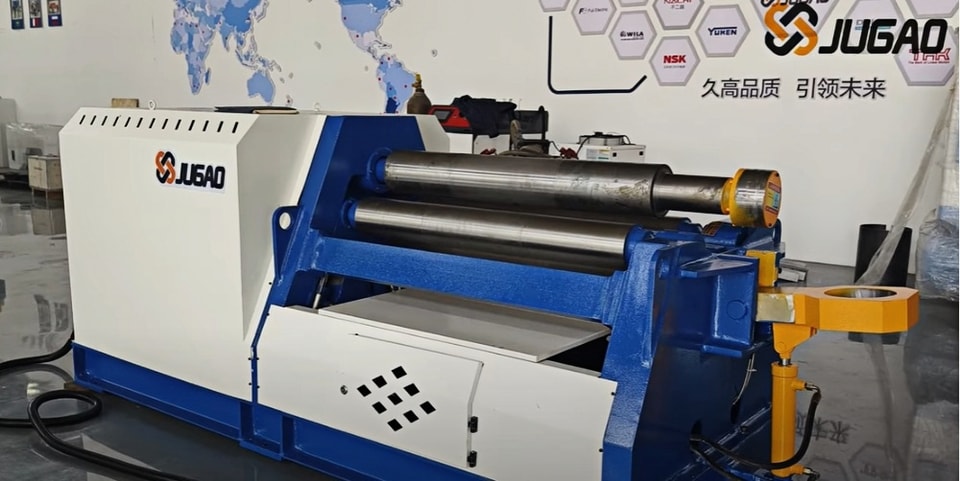

تُجهَّز ماكينة الدرفلة ذات الثلاث بكرات بثلاث بكرات، بينما تتميز ماكينة الدرفلة ذات الأربع بكرات بأربع بكرات. وبعيدًا عن هذا الفرق الأساسي، تبدو ماكينة الثلاث بكرات أكثر بساطة وعملية. وعلى العكس، تتمتع ماكينة الأربع بكرات، التي تدمج تقنية CNC الهيدروليكية، بمظهر أكثر دقة وأناقة. ولا يؤدي الاهتمام بالتفاصيل في تصميمها إلى تحسين دقة المعالجة فحسب، بل يساهم أيضًا في تحسين تجربة المستخدم.

الهيكل الميكانيكي

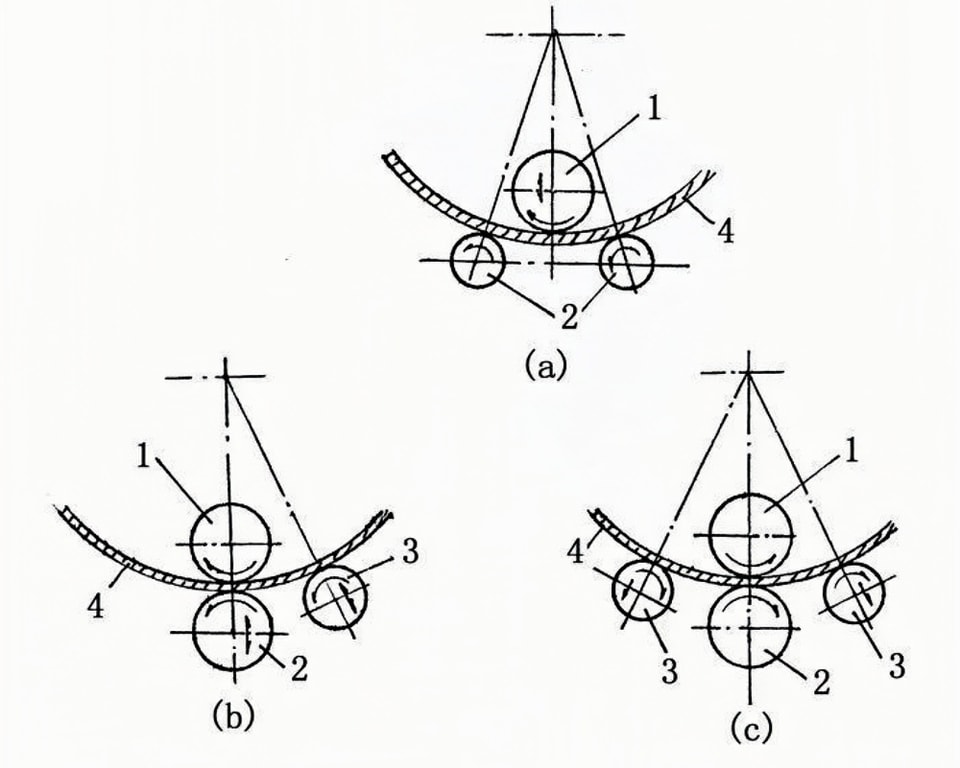

تُصنَّف ماكينة اللف الميكانيكية ذات الثلاث بكرات إلى نوعين: ماكينة اللف المتماثلة ذات الثلاث بكرات وماكينة اللف غير المتماثلة ذات الثلاث بكرات. في ماكينة اللف المتماثلة ذات الثلاث بكرات، توجد بكرة واحدة في الأعلى، بينما تصطف البكرتان الأخريان بشكل متماثل في الأسفل. وعلى العكس، تتميز ماكينة اللف غير المتماثلة ذات الثلاث بكرات بترتيب غير متماثل، حيث يوجد على أحد الجانبين بكرتان وعلى الجانب الآخر بكرة واحدة.

يكمن الاختلاف عن ماكينة درفلة الصفائح ذات الأربع بكرات في آلية الدفع الرئيسية، التي تتصل بالبكرات العلوية عبر مخفض اقتران مع منزلق عرضي لتوفير عزم دوران للصفيحة المدرفلة. أما البكرات السفلية فمصممة للحركة العمودية وتتصل من خلال ترس دودي للمخفض (أو ترس مخروطي) لتسهيل تثبيت الصفيحة، مما يتيح النقل الميكانيكي. بالإضافة إلى ذلك، توجد بكرات جانبية على جانبي البكرتين السفليتين، وقادرة على الحركة المائلة على طول سكة الرف، وتُدار بواسطة ترس دودي حلزوني (أو ترس مخروطي). وتتميز ماكينة درفلة الصفائح ذات الأربع بكرات بوجود بكرتين في الأعلى وبكرتين في الأسفل، مع تزويد جميع بكرات العمل الأربع بمحامل ديناميكية.

إلا أن الاختلاف في عدد البكرات يؤدي إلى آليات خطوة مختلفة بين ماكينات الدرفلة ذات الثلاث بكرات والأربع بكرات.

نوع المعالجة

يمكن لماكينة درفلة الصفائح ذات الثلاث بكرات إنتاج صفائح معدنية أسطوانية ومنحنية. وتعتمد آلية تشغيلها على الحركة العمودية للبكرتين السفليتين، اللتين تتموضعان في المنتصف وبشكل متماثل. وتتحقق هذه الحركة العمودية عبر قضيب لولبي وآلية دفع دودية. أما دوران البكرتين السفليتين فيُدار بواسطة محرك، وينتقل عزم الدوران إلى الصفيحة المدرفلة عبر تعشيق ترس الخرج لناقل الحركة مع ترس البكرة السفلية. وتتطلب أطراف الصفائح عملية ثني مسبق، ويمكن تيسير ذلك بواسطة معدات إضافية.

صُممت ماكينة درفلة الصفائح ذات الأربع بكرات لثني وتشكيل الصفائح المعدنية. وهي قادرة على إنتاج مكونات أسطوانية ومنحنية ومخروطية ضمن نطاق أبعادي محدد. كما تتميز هذه الماكينة بوظيفة الثني المسبق لأطراف الصفائح، ما يترك حواف مستقيمة متبقية ضئيلة جدًا، ويمكنها أيضًا تسوية الصفائح المعدنية تقريبًا.

درجة الأتمتة

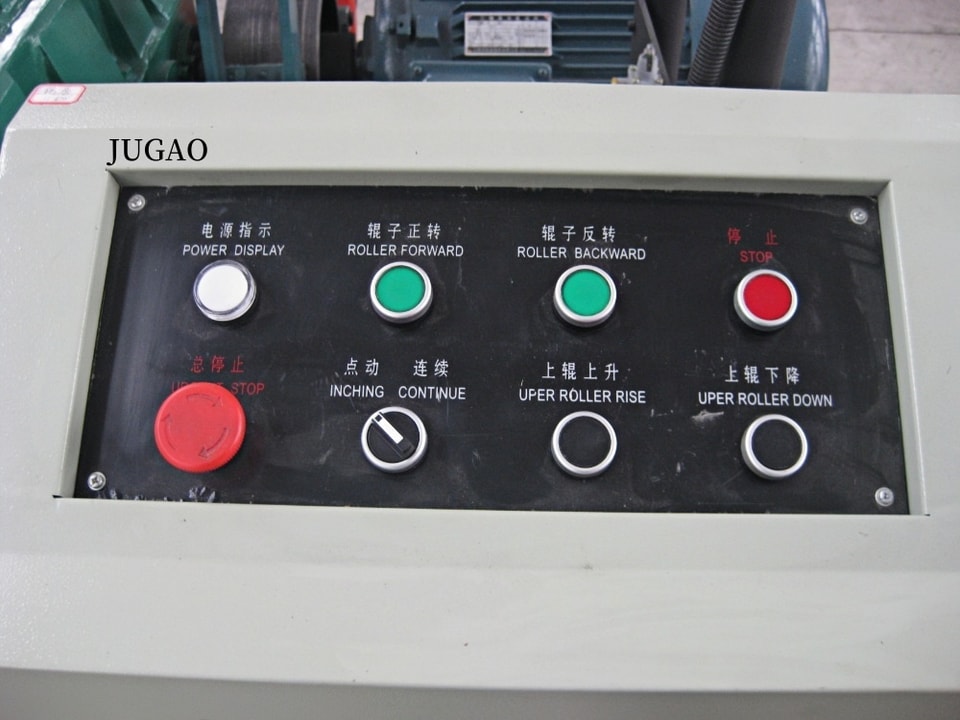

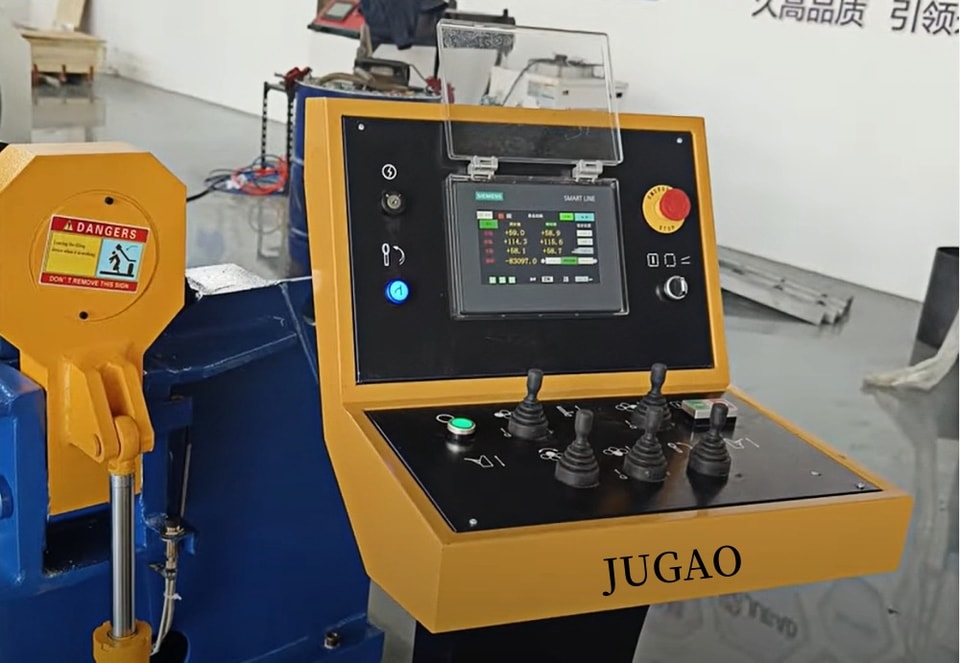

تتميز ماكينة الدرفلة ذات الثلاث بكرات بنظام تحكم يعتمد على الأزرار، بينما تُجهَّز ماكينة الدرفلة ذات الأربع بكرات بواجهة شاشة لمس ونظام CNC يتيح عمليات قابلة للبرمجة. ويسهّل التحكم الرقمي عملية التشكيل ببكرة واحدة، مع إمكانات الإدخال المرئي عبر شاشة اللمس، وتحرير خطوات العمل، وتخزين ما يصل إلى 500 مجموعة بيانات. ويضمن نظام موازنة إلكتروني مدمج مع EPS بقاء حركة الدرفلة متوازية ضمن سماحية 0.15 مم. ويدعم النظام التفاعل بين الإنسان والآلة، واكتشاف الأعطال ذاتيًا، والتعرّف الذكي على الأخطاء التشغيلية. وتتميز البكرات الأسطوانية بشكل ممتاز واستقامة عالية. وجميع الحركات تعمل هيدروليكيًا.

صُممت البكرات للتحرك في خطوط مستقيمة داخل قضبان التوجيه، مما يسمح بتقليل المسافة المركزية بين جانبي البكرات لتحقيق دقة درفلة عالية. ويجري تخمير الإطار المتين، السميك والقادر على استيعاب بكرات متوسطة إلى كبيرة الحجم، كوحدة واحدة لإزالة الإجهاد ومنع التشوه. كما تُصنع البكرات كقطعة واحدة، وتخضع لعملية تقسية، وهي متوافقة مع كل من أوضاع التشغيل اليدوية والتلقائية.

طريقة التفريغ

تتطلب الآلات ثلاثية الأسطوانات التفكيك اليدوي، أي ضرورة تفكيك قطعة العمل المشكَّلة يدويًا. وعلى العكس، تأتي الآلات رباعية الأسطوانات مزودة بأزرار تحكم، ما يسهّل عملية التفكيك ويجعلها سريعة ومريحة، وهي أسرع بكثير من نظيرتها ثلاثية الأسطوانات.

أشكال حركة الأسطوانات

تتميز ماكينة درفلة الألواح ثلاثية الأسطوانات غير المتماثلة بأن الأسطوانة العلوية هي آلية الدفع الرئيسية. أما الأسطوانة السفلية فتتحرك رأسيًا لتثبيت اللوح، وتتعشق مع ترس الأسطوانة العلوية لتأمين وظيفة الدفع الرئيسية. كما صُممت الأسطوانة الجانبية لإجراء حركات الإمالة والرفع، بما يوفّر إمكانات الثني المسبق والتدوير. في المقابل، تضع ماكينة درفلة الألواح ثلاثية الأسطوانات المتماثلة الأسطوانات العلوية بشكل متماثل فوق الأسطوانتين السفليتين، وتنفذ الأسطوانتان السفليتان حركات رفع رأسية عبر آلية اللولب والدودة الرئيسية. وتتولى الأسطوانتان السفليتان الحركة الدورانية، مدفوعتين بترس الخرج للمخفض الذي يتعشق مع ترس الأسطوانة السفلية لتوليد عزم الدوران اللازم لدرفلة الألواح.

يعمل كلا النوعين وفق مبدأ الدائرة الثابتة ذات النقاط الثلاث، وهو ما يتيح أنظمة درفلة بأنصاف أقطار مختلفة. ومع ذلك، تتمتع ماكينة درفلة الألواح رباعية الأسطوانات بقدرة أفضل على الثني المسبق للحواف المستقيمة وتحقيق معايرة أكثر دقة للمحيط الدائري مقارنةً بالطراز ثلاثي الأسطوانات.

وضع الطاقة

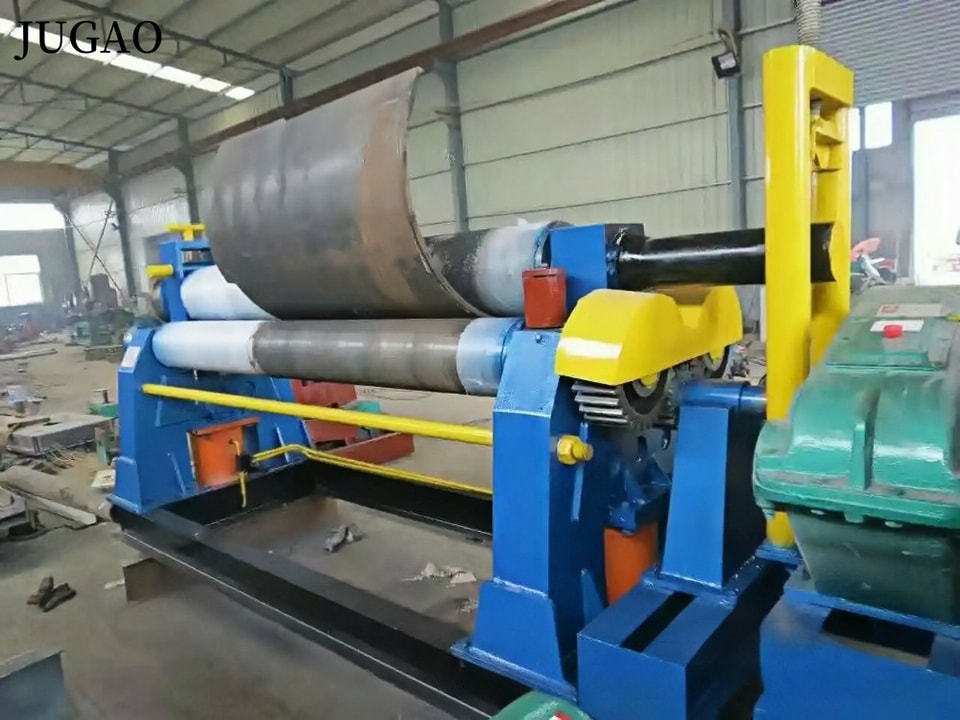

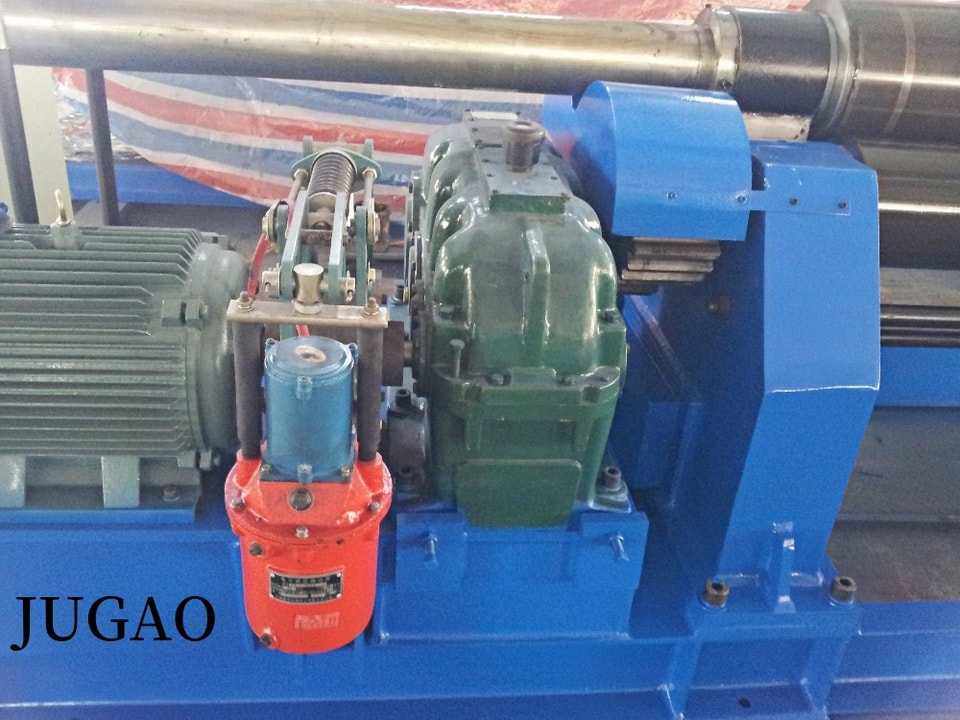

معظم ماكينات الدرفلة ثلاثية الأسطوانات ميكانيكية؛ ومع ذلك توجد أيضًا ماكينات درفلة هيدروليكية. ومن الجدير بالذكر أن جميع ماكينات الدرفلة رباعية الأسطوانات من النوع الهيدروليكي. وتتميز ماكينة درفلة الألواح الميكانيكية ثلاثية الأسطوانات المتماثلة بتصميم هيكلي تكون فيه الأسطوانة العلوية متموضعة بشكل متماثل بين الأسطوانتين السفليتين. وتنفذ هذه الأسطوانة العلوية حركات رفع رأسية عبر نقل الحركة بالتروس المخروطية، بدفع من ترس أحادي المرحلة في المخفض الرئيسي. وتتداخل الأسطوانتان السفليتان في حركة دورانية عبر تعشيق التروس، مدفوعة بالمخفض الرئيسي، لتوفير عزم الدوران اللازم لدرفلة الألواح.

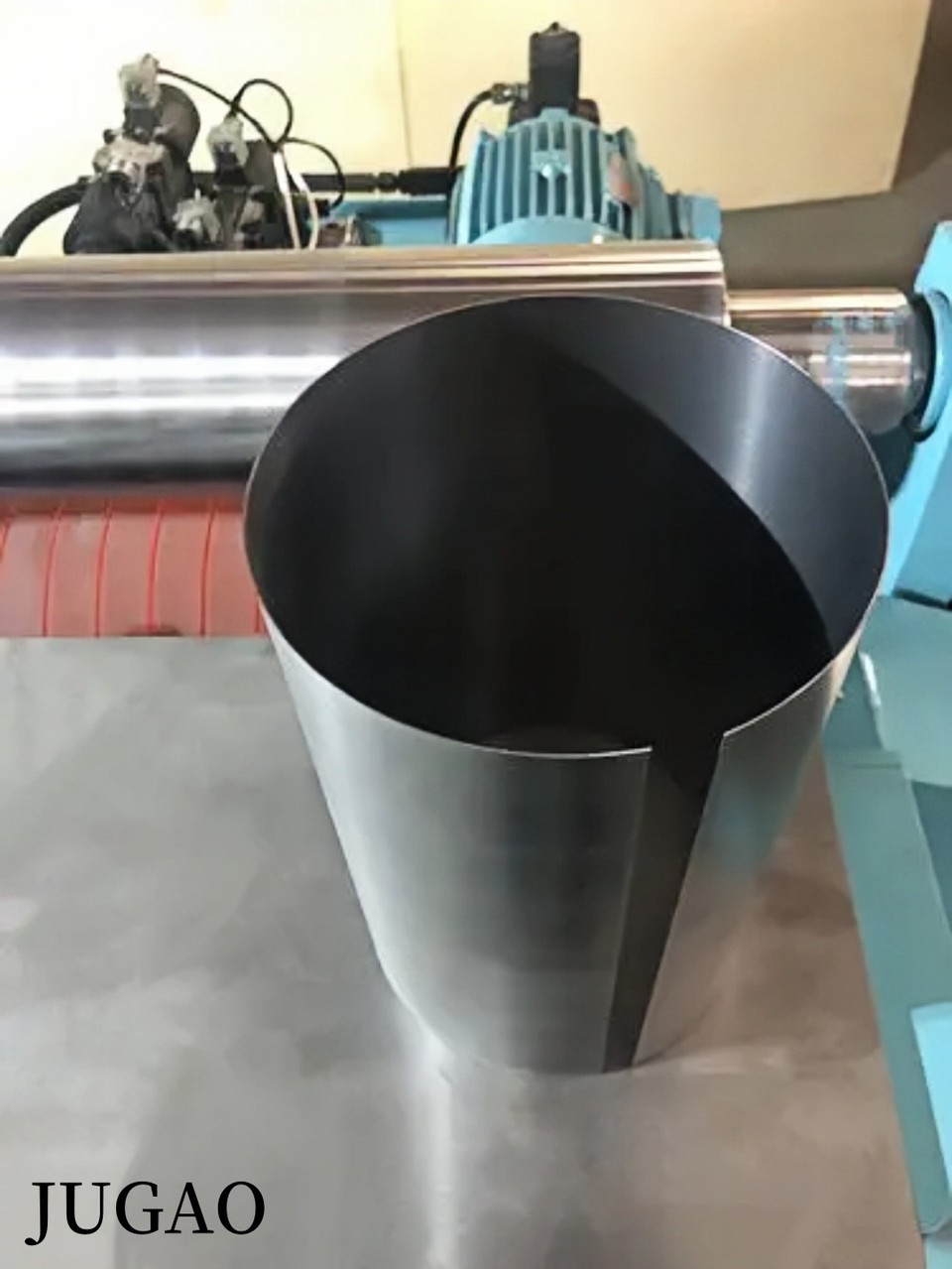

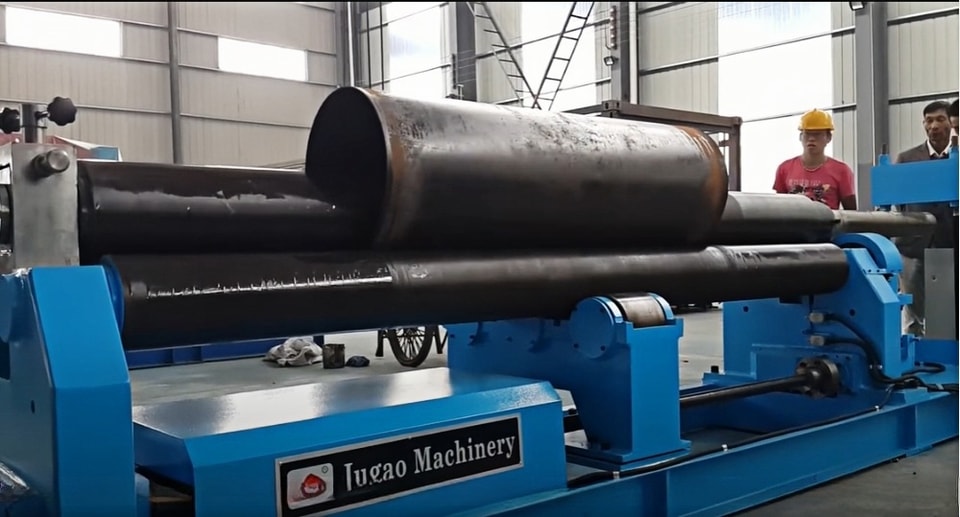

تُمرَّر الصفائح المعدنية المسطحة عبر بكرات العمل الثلاث — بكراتان سفليتان وبكرة علوية واحدة — حيث تمارس البكرة العلوية ضغطًا إلى الأسفل وتدور البكرتان السفليتان. ويعرّض ذلك الصفيحة المعدنية لثنيات متتالية متعددة، مما يؤدي إلى تشوه لدن دائم وتشكيلها بالشكل الأسطواني أو المخروطي أو غيره من الأشكال المطلوبة. ومن عيوب ماكينة درفلة الألواح الميكانيكية ثلاثية الأسطوانات أن حواف الصفيحة تحتاج إلى ثني مسبق باستخدام معدات إضافية.

تعتمد ماكينة درفلة الألواح الهيدروليكية ثلاثية الأسطوانات المتماثلة أيضًا هيكلًا متماثلًا بثلاث أسطوانات. في هذا التصميم، تتموضع الأسطوانة العلوية بشكل متماثل بين الأسطوانتين السفليتين، ويمكنها القيام بحركات رفع رأسية بفعل الزيت الهيدروليكي داخل الأسطوانة الهيدروليكية. وتُدار الأسطوانتان السفليتان للدوران عبر ترس المرحلة الأخيرة في المخفض الرئيسي، ما يوفر العزم اللازم لعملية الدرفلة.

تُمرَّر الصفائح المعدنية المسطحة عبر بكرات العمل الثلاث — بكراتان سفليتان وبكرة علوية واحدة — حيث تمارس البكرة العلوية ضغطًا إلى الأسفل وتدور البكرتان السفليتان. ويعرّض ذلك الصفيحة المعدنية لثنيات متتالية متعددة، مما يؤدي إلى تشوه لدن دائم وتشكيلها بالشكل الأسطواني أو المخروطي أو غيره من الأشكال المطلوبة. ومن عيوب ماكينة درفلة الألواح الهيدروليكية ثلاثية الأسطوانات المتماثلة أن حواف الصفيحة تحتاج إلى ثني مسبق باستخدام معدات إضافية. ويُعد هذا النوع من الماكينات مناسبًا بشكل خاص لدرفلة الألواح التي تتجاوز سماكتها 50 مم. ويشتمل تصميم ماكينة درفلة الألواح الكبيرة على صف إضافي من البكرات الثابتة فوق البكرتين السفليتين، مما يقلل المسافة بينهما. ويسهم هذا التعديل في تحسين دقة قطعة العمل المدرفلة والأداء العام للماكينة.

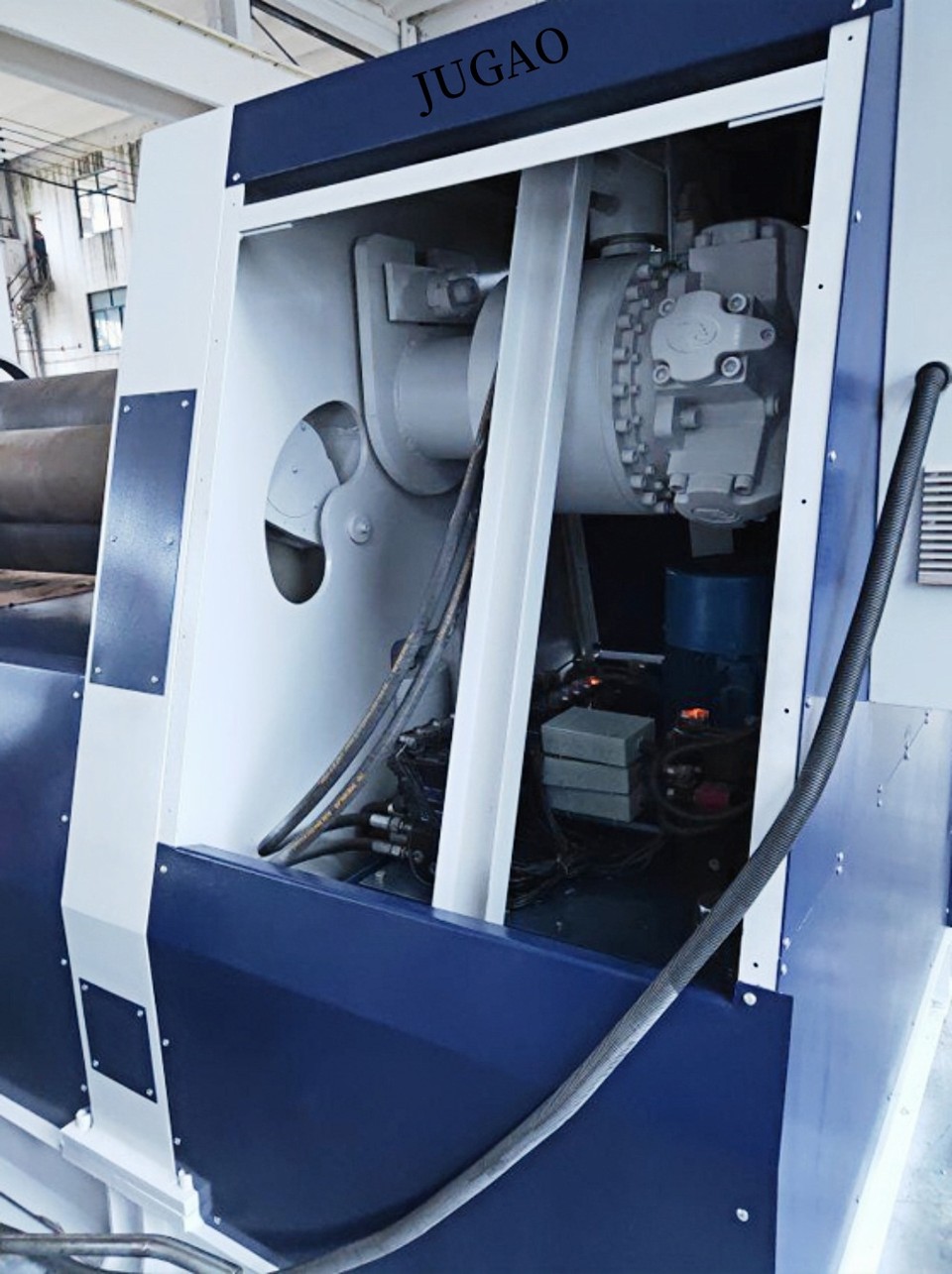

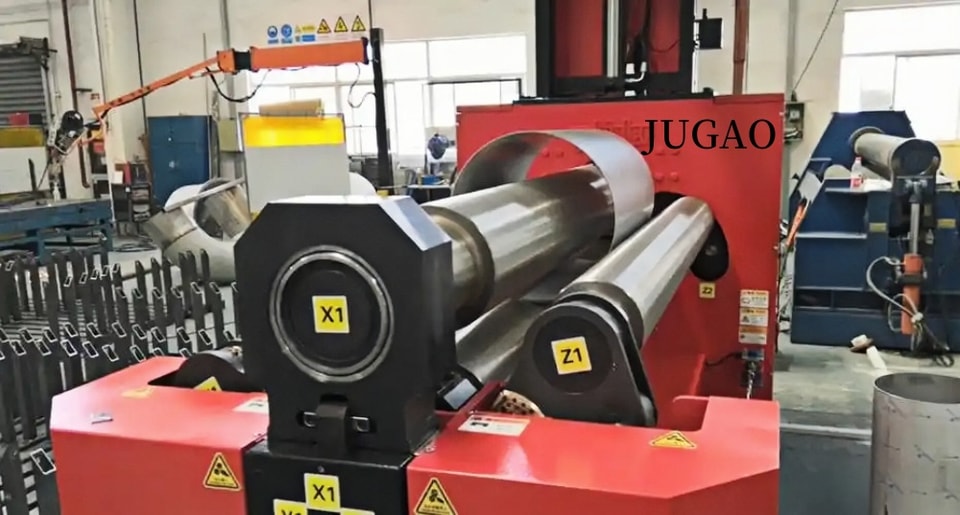

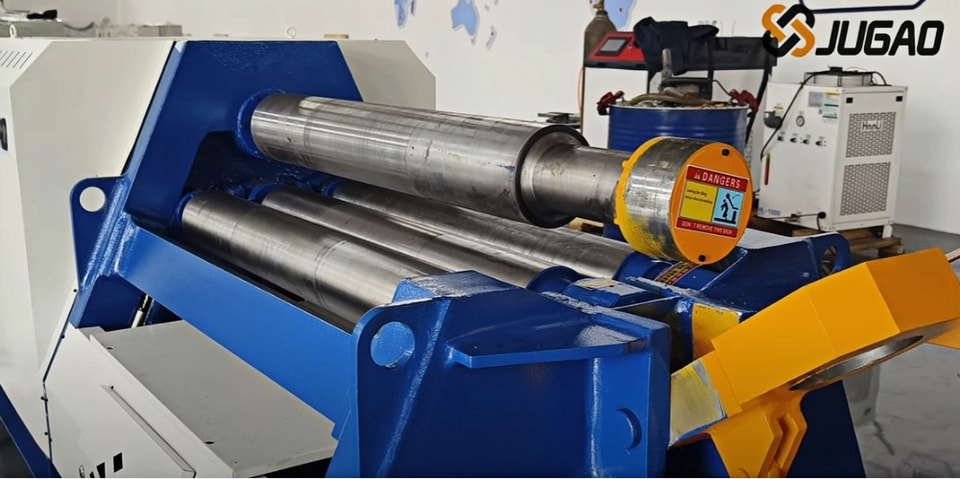

ماكينة درفلة الألواح رباعية الأسطوانات هي من النوع الهيدروليكي، حيث تقوم الأسطوانة العلوية بدور الدفع الرئيسي. وتنقل العزم إلى اللوح عبر تعشيق ترس الخرج للمخفض مع ترس الأسطوانة العلوية. وتتمكن الأسطوانة السفلية من القيام بحركات رفع رأسية، مدفوعة بالزيت الهيدروليكي المؤثر على المكبس داخل الأسطوانة الهيدروليكية، لتثبيت اللوح. بالإضافة إلى ذلك، صُممت الأسطوانات الجانبية على جانبي الأسطوانة السفلية لإجراء حركات إمالة على طول سكة الإطار، ويتم نقل الحركة عبر دودة رئيسية ذات لولب. وتكمن ميزة الماكينة في قدرتها على تنفيذ الثني المسبق لنهاية اللوح والتدوير على الجهاز نفسه.

كفاءة العمل

غالبًا ما تكون كفاءة ماكينات درفلة الألواح ثلاثية الأسطوانات أقل بسبب الطبيعة الميكانيكية للمعدات والحاجة إلى تدخل يدوي في مختلف العمليات، مما يؤدي بالتالي إلى خفض الإنتاجية الإجمالية. وعلى العكس، فإن ماكينات الدرفلة رباعية الأسطوانات المزودة بأنظمة هيدروليكية وتقنية التحكم العددي بالحاسوب (CNC) تُظهر كفاءة أعلى بكثير في تشغيل المحرك، وبالتالي كفاءة عمل إجمالية أفضل. كما أن معدل إخراج قطع العمل من الماكينات رباعية الأسطوانات أعلى بكثير من نظيره في الماكينات ثلاثية الأسطوانات.

دقة المعالجة

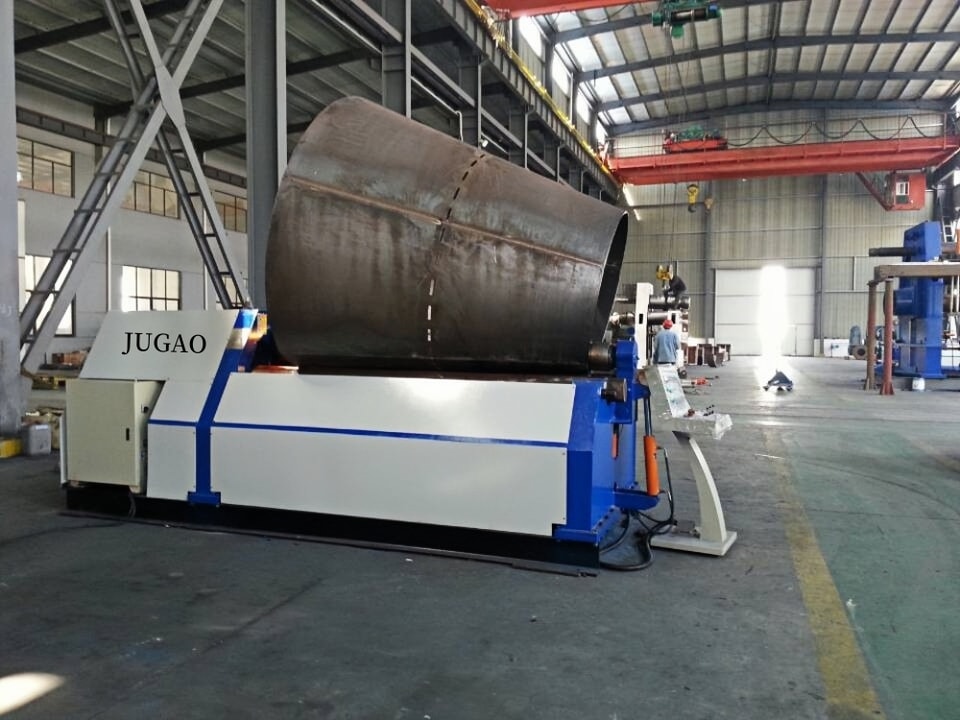

تكون دقة معالجة ماكينة الدرفلة ثلاثية الأسطوانات جيدة عمومًا وقادرة على تلبية المتطلبات الأساسية لمعظم المصانع؛ أما دقة معالجة ماكينة الدرفلة رباعية الأسطوانات فهي أعلى، مما يتيح إنتاج المخاريط وغيرها من الأشكال الخاصة لقطع العمل.

مقارنة الأسعار

عند مقارنة الطرازات، يتضح أن تكلفة ماكينة الدرفلة ثلاثية الأسطوانات تكون عادةً أقل من تكلفة ماكينة الدرفلة رباعية الأسطوانات. ويرجع هذا الفارق إلى أن الدقة والكفاءة في ماكينة الدرفلة ثلاثية الأسطوانات تكون عمومًا أدنى من نظيرتها رباعية الأسطوانات. وإذا كان معدل استخدام الماكينة منخفضًا نسبيًا ومتطلبات الدقة على قطعة العمل غير صارمة، فقد يكون اختيار ماكينة الدرفلة ثلاثية الأسطوانات الأقل تكلفة خيارًا مناسبًا. وعلى العكس، إذا كانت مواصفات المنتج تتطلب مستوى أعلى من الدقة، فإن ماكينة الدرفلة رباعية الأسطوانات، رغم ارتفاع تكلفتها، تُعد خيارًا أكثر جدوى من الناحية الاقتصادية.

تتوفر ماكينات الدرفلة في طيف واسع من الطرازات، يختلف كل منها في البنية الهيكلية وقدرات الأداء. وينبغي للمشترين المحتملين لماكينات الدرفلة السعي إلى فهم الفروق بين هذه الطرازات. ومن الضروري تجنب أي مفاهيم خاطئة أثناء عملية الشراء، لأن عدم القيام بذلك قد يؤدي إلى اقتناء ماكينة لا تلبي الاحتياجات التشغيلية، مما يعيق الاستفادة المثلى منها وقد يسبب العديد من التعقيدات في سير العمل.
