دليل توزيع وصيانة صمامات النظام الهيدروليكي (أقل من 200 طن)

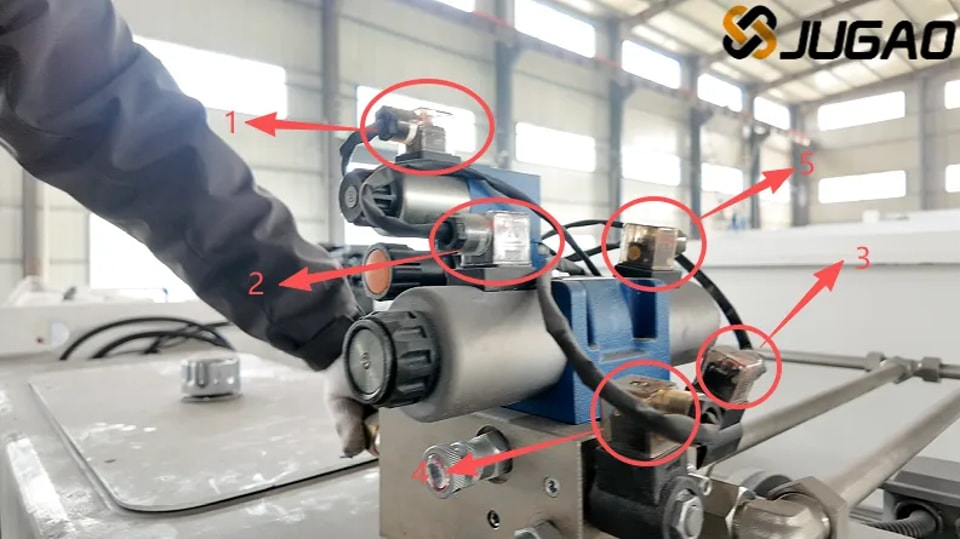

1. توزيع الصمامات

في الأنظمة الهيدروليكية التي تقل سعتها عن 200 طن، تشمل الصمامات الرئيسية ما يلي:

• الصمام 1

• الصمام 2

• الصمام 3

• الصمام 4

• الصمام 5

2. الوصف الوظيفي للصمامات الرئيسية

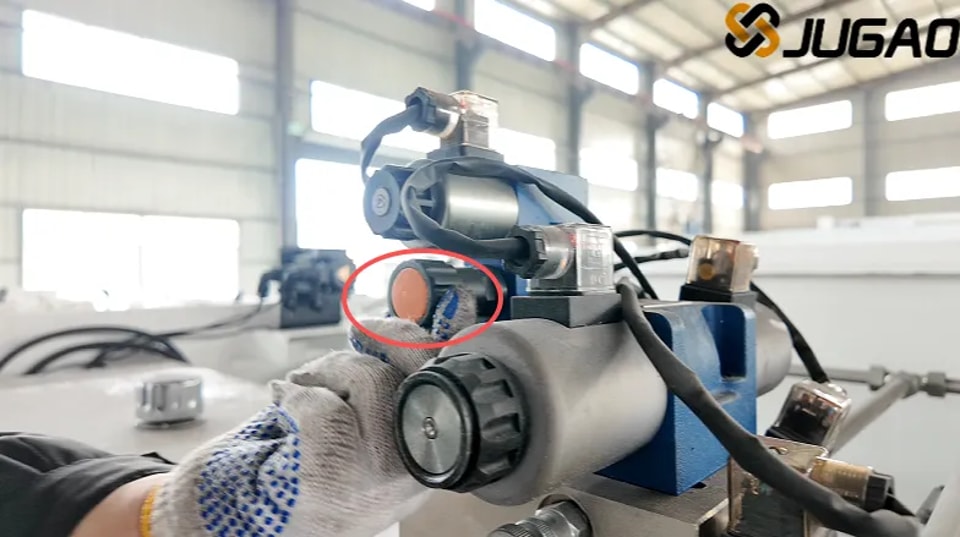

1. صمام الضغط الرئيسي: يُستخدم لضبط ضغط النظام، ويُعد المكوّن الأساسي للتحكم في الضغط في النظام الهيدروليكي.

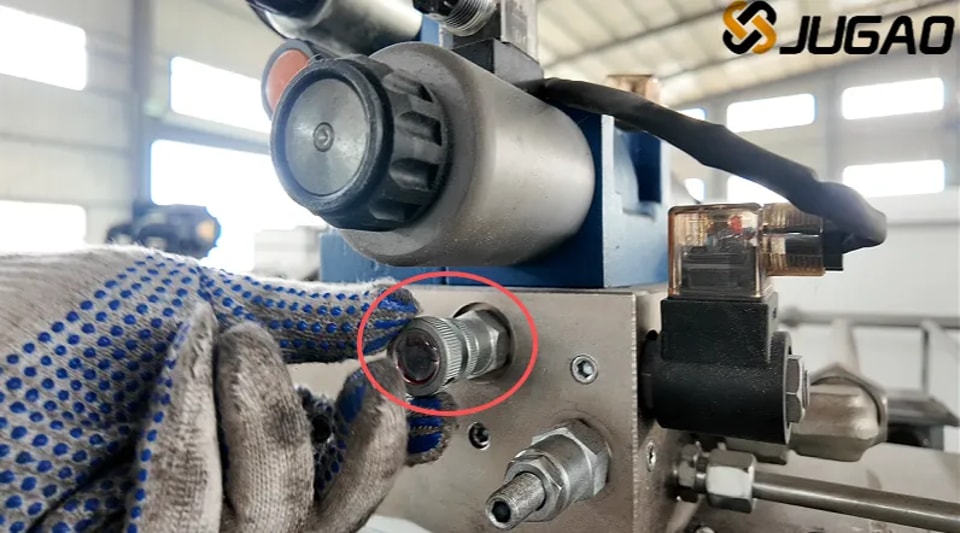

2. صمام تنظيم سرعة النزول البطيء: يتحكم في سرعة النزول البطيء للمشغلات.

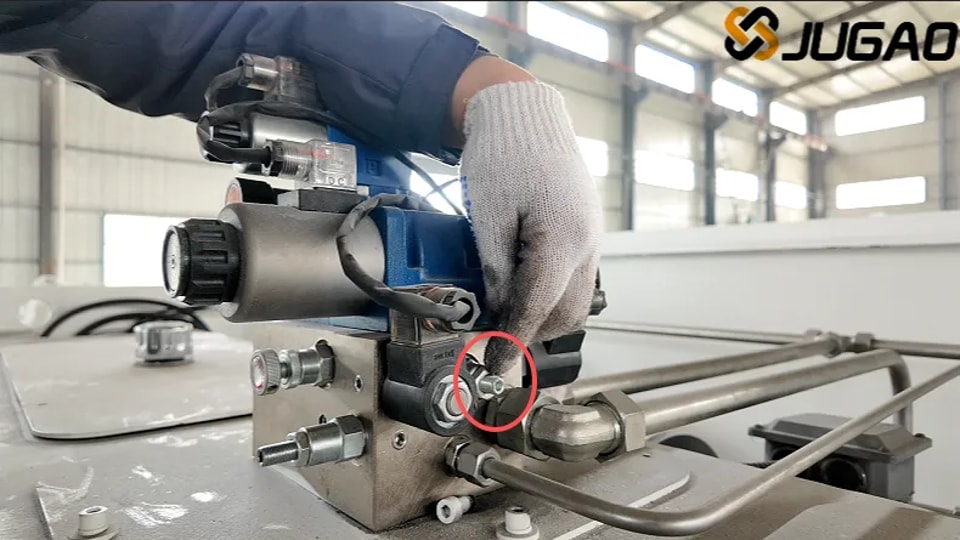

3. صمام الأمان: يفتح تلقائيًا عندما يتجاوز ضغط النظام القيمة المضبوطة لحماية سلامة النظام.

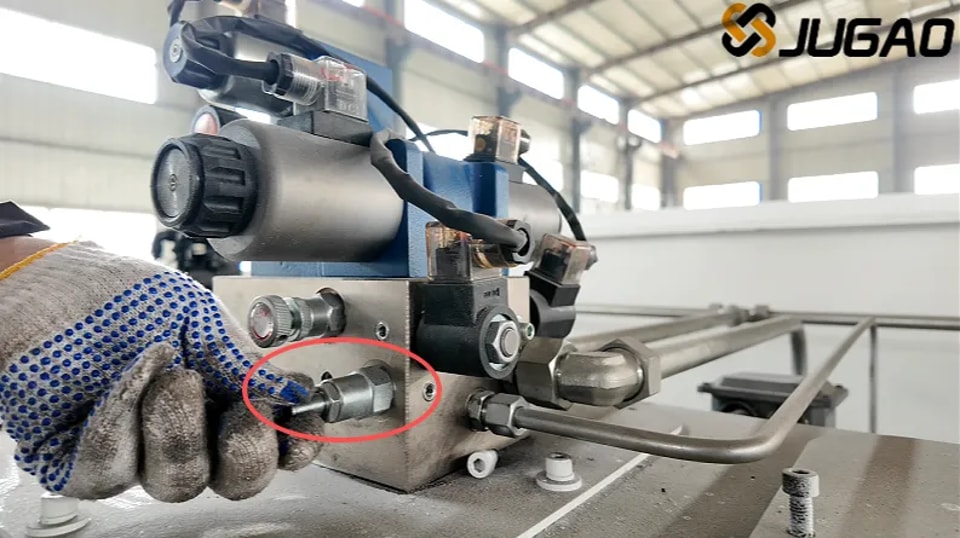

4. صمام تنظيم سرعة النزول السريع: يضبط سرعة النزول السريع للمشغلات.

3. المشكلات الشائعة والحلول

1. هبوط المنزلق تلقائيًا

عندما يهبط المنزلق تلقائيًا عند موضع معين، يمكن حل المشكلة بضبط إعدادات الضغط في صمام الضغط الرئيسي أو صمام الأمان. الخطوات المحددة:

1. أوقف مصدر الطاقة للنظام الهيدروليكي لضمان التشغيل الآمن.

2. حدد موقع مسامير الضبط في صمام الضغط الرئيسي أو صمام الأمان.

3. أدر مسامير الضبط ببطء لضبط الضغط تدريجيًا حتى يتوقف المنزلق عن الهبوط.

4. اختبر تشغيل المنزلق بعد الضبط للتأكد من حل المشكلة.

2. لا يوجد ضغط في النظام

عندما لا يوجد ضغط في النظام، تحقّق مما إذا كان المكبس البكرة للصمامات ذات الصلة يعمل بشكل طبيعي. الخطوات المحددة:

1. أوقف تشغيل النظام وحرّر ضغط النظام.

2. فكّ الصمامات ذات الصلة (مثل صمام الضغط الرئيسي).

3. تحقّق مما إذا كان المكبس البكرة أسفل الصمام يمكنه الحركة بحرية؛ نظّف البكرة أو استبدلها إذا كانت عالقة.

4. أعد تركيب الصمامات وتأكد من إحكام الإغلاق جيدًا.

5. شغّل النظام واختبر ما إذا كان الضغط يعود إلى طبيعته.

3. إعادة تركيب الصمامات

انتبه إلى النقاط التالية عند إعادة تركيب الصمامات بعد الفك:

• تأكد من تركيب الصمامات في الموضع الصحيح ومحاذاتها مع الوصلات.

• تحقّق من سلامة الأختام واستبدلها إذا لزم الأمر.

• أجرِ اختبار ضغط بعد التركيب للتأكد من عدم وجود أي تسرب.

4. احتياطات الصيانة

1. افحص حالة عمل الصمامات بانتظام للتأكد من عدم انحشار المكبس البكرة.

2. حافظ على نظافة الزيت الهيدروليكي، واستبدل عنصر الفلتر بانتظام، وامنع دخول الشوائب إلى الصمامات.

3. تجنب الضبط المفرط للضغط أثناء التشغيل لمنع تلف الصمام.

4. في المشكلات المعقدة، تواصل مع فنيي JUGAO المحترفين للصيانة.
