دليل الحساب اليدوي الفعّال لـ ESA S875

إن الحساب اليدوي في ESA S875 هو الحل المثالي عندما تكون هناك حاجة إلى تحكم أكبر في تسلسل الثني. وإذا كنت تبحث عن شرح واضح لكيفية استخدام هذه الوظيفة بفعالية، فهذه المقالة تقدم لك ذلك بالضبط. في هذا الدليل، أشرح متى ينبغي استخدام الحساب اليدوي، وكيف يختلف عن الحساب التلقائي، وكيف يمكن للمشغلين تحديد تسلسلات الثني أو تعديلها بشكل نشط للتعامل مع القطع المعقدة. ومن خلال فهم المنطق وسير العمل وراء الحساب اليدوي في ESA S875، يمكن للمستخدمين تقليل تعارضات الحساب بسهولة أكبر، وإدارة احتمالات التصادم، وتحقيق نتائج ثني مستقرة ودقيقة في عمليات مكبس الثني اليومية.

الدخول إلى إجراء الحساب اليدوي

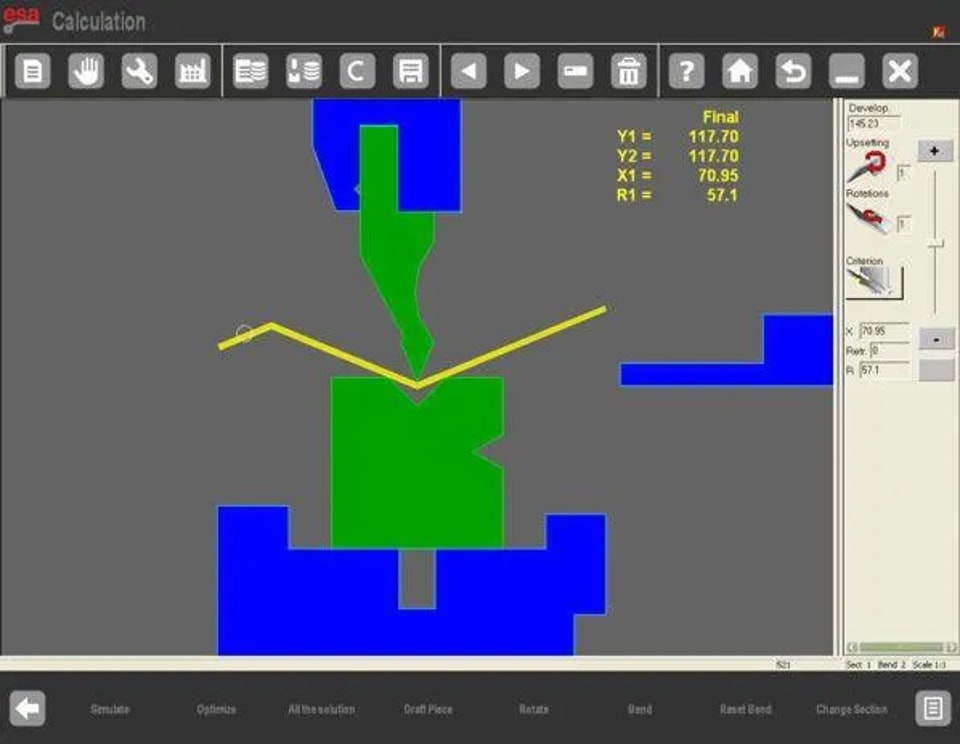

افتح نافذة الحساب

يتم الوصول إلى إجراء الحساب اليدوي من قناع رسم القطعة:

1. اضغط على[حساب] لفتح نافذة الحساب.

2. تعرض النافذة القطعة إلى جانب مكونات مكبس الثني، بما في ذلك العارضة العلوية والسفلية، والسنبة، والقالب، ومسطرة التوقف الخلفي.

3. تُظهر ثلاث نوافذ إضافية على اليمين عدد مرات الدوران، وقلب القطعة، ونتائج البحث عن تسلسل الثني.

توفر هذه الميزات نظرة شاملة، مما يتيح للمشغلين تحليل التصادمات المحتملة وإمكانية التنفيذ قبل بدء الثني.

تحديد تسلسل الثني

البحث اليدوي عن الثنيات

في الحساب اليدوي ESA S875، يحدد المشغل التسلسل من خلال فرض الثنيات:

1. انتقل بين الثنيات باستخدام مفاتيح الأسهم.

2. اضغط على [ثني] لإجبار الثنية المحددة على الدخول في التسلسل.

3. اضغط على[ثني]مرة أخرى لإزالة ثنية مفروضة أو تسويتها.

4. قم بتدوير القطعة باستخدام [تدوير] إذا لزم الأمر للتحقق من الاتجاه.

5. بعد فرض جميع الثنيات المطلوبة، اضغط على [تحسين] للسماح لوحدة التحكم بحساب التسلسل المتبقي مع مراعاة مدخلات المشغل.

إمكانية تنفيذ التسلسل

يقدم الحساب اليدوي في ESA S875 تغذية راجعة:

l حل مفروض: يشير إلى أن التسلسل غير قابل للتنفيذ بسبب التصادمات أو القيود.

l تم العثور على حل: يؤكد أن التسلسل قابل للتنفيذ وجاهز للاعتماد.

يتم تمييز التصادمات بصريًا، مما يساعد المشغلين على تحديد الثنيات التي تسبب المشكلة. وحتى إذا كانت التصادمات طفيفة ولا تُتلف الصفيحة المعدنية، يمكن فرض التسلسل الكامل للمتابعة.

محاكاة التسلسل اليدوي

محاكاة خطوة بخطوة

بعد اعتماد الحل، حاكِ تسلسل الثني:

1. اضغط على[محاكاة] لعرض الجزء المسطح الجاهز للثني.

2. استخدم [مستندًا إلى/مدعومًا]لاختيار كيفية ارتكاز القطعة أو دعمها.

3. اضغط على[متابعة]لنقل القطعة عبر كل انحناء بالتتابع.

4. استخدم [إيقاف]و [السابق]للتحكم في سير المحاكاة.

يضمن ذلك تنفيذ كل انحناء بدقة، ويتحقق من أن التسلسل آمن وفعّال قبل الإنتاج الفعلي.

وضع الارتكاز/الدعم

يمكن للمشغلين تحديد دعم الثني:

l اختر موضع الارتكاز أو الدعم حسب الحاجة.

l تقوم ميزة ESA S875 Manual Calculation بضبط تصحيحات محوري X وR تلقائيًا.

l يجب إجراء التغييرات في قناع المحاكاة للبرامج الرسومية.

تعديل التسلسل

حتى بعد التحسين، تتيح ESA S875 Manual Calculation إجراء تعديلات على التسلسل:

1. انتقل بين الانحناءات باستخدام مفاتيح التنقل.

2. أزل الانحناءات أو أعد تعيينها باستخدام[ثني]المفتاح.

3. أعد ترتيب الانحناءات وفقًا لمتطلبات الإنتاج.

تضمن هذه المرونة أن تظل الحسابات اليدوية عملية وقابلة للتكيف، بما يتيح استيعاب تغييرات الإنتاج دون إعادة رسم القطعة بالكامل.

الخلاصة

تمنح ESA S875 Manual Calculation المشغلين تحكمًا كاملًا في تسلسل الثني، ما يجعلها وظيفة أساسية عندما لا يكون الحساب التلقائي قادرًا على تقديم نتيجة مثالية أو قابلة للتنفيذ. ومن خلال فرض الانحناءات يدويًا، وضبط زوايا الدوران، والتحقق من كل خطوة عبر المحاكاة، يمكن التعامل مع القطع المعقدة والأشكال الهندسية الصعبة بدقة وثقة أكبر.

يساعد الاستخدام الصحيح لـ ESA S875 Manual Calculation على تقليل خطر التصادمات، ويحسن دقة الثني، ويضمن أن يتوافق تسلسل الثني النهائي مع متطلبات الإنتاج الفعلية. وعند دمجه مع المحاكاة وأوضاع الارتكاز/الدعم، يعزز هذا النهج موثوقية العملية وكفاءة الماكينة بشكل عام.

للمزيد من المساعدة بشأن ESA S875 Manual Calculation أو تحسين تسلسل الثني أو برمجة مكبس الثني، يُرجى التواصل مع الفريق الفني أو استكشاف أدلة برمجة ESA S875 الإضافية المتاحة على الموقع.
