عندما يتعلق الأمر بتطوير أداء التصميم، فإن نظام ESA S630 المتكامل للتصميم بمساعدة الحاسوب يميز نفسه كحل قوي للمصممين والمهندسين. إذا كنت مهتمًا بفهم كيف يمكن لهذه المنصة المتكاملة للتصميم بمساعدة الحاسوب تحسين سير عمل التصميم الخاص بك، فقد أتيت إلى المصدر المناسب.

في هذه المقالة، سنستكشف الوظائف المميزة لنظام ESA S630 المتكامل للتصميم بمساعدة الحاسوب ونوضح كيف يعزز كفاءة العمليات ودقة التصميم. سواء كنت جديدًا على برامج التصميم بمساعدة الحاسوب أو تبحث عن تحسين إعدادك الحالي، يقدم هذا الدليل رؤى عملية للاستفادة من نظام ESA S630 لتحقيق نتائج تصميم فائقة.

المقدمة

يقدم نظام ESA S630 المتكامل للتصميم بمساعدة الكمبيوتر (CAD) إمكانيات متقدمة تحسّن بشكل كبير من سير عمل التصميم، لا سيما في تطبيقات تشغيل المعادن التي تتضمن مكابس الثني. تتمثل إحدى نقاط القوة الرئيسية للنظام في قدرته على إنشاء مكونات رسومية حاسمة - مثل الأجزاء العلوية والسفلية من الآلة، واللكمة، والقوالب، وقطعة العمل المراد ثنيها. يتيح هذا النهج المتكامل للمصممين التحقق من تسلسلات الثني بدقة، مما يقلل من احتمالية الأخطاء ويعجل بعمليات الإنتاج. يوفر دليل المستخدم المصاحب وصولاً مباشراً إلى أدوات الرسم هذه، مما يساعد المستخدمين على استغلال إمكانات ESA S630 بالكامل لتحقيق موثوقية وإنتاجية أكبر في التصميم.

وظيفة الرسم

تؤدي وظيفة الرسم في نظام ESA S630 Integrated CAD إلى تبسيط وتسريع المراحل الأولية للتصميم بشكل كبير. من خلال تمكين إنشاء مقاطع الخطوط تلقائياً من بيانات المدخلات التي يدخلها المشغل، يعزز هذا الأداة كل من سرعة ودقة الرسم. يستوعب النظام إدخال البيانات في كل من الصيغ القطبية والكارتيزية، مع التوصية بشكل عام بالصيغة القطبية لسهولة استخدامها. تعزز هذه المرونة الدقة مع تقليل الأخطاء في الإدخال، مما يجعل وظيفة الرسم أداة حيوية لتطوير التصميم بكفاءة ومقاومة للأخطاء.

الإعداد القطبي لبيانات الرسم

يلعب إحداثيات الإعداد القطبي في نظام ESA S630 المتكامل للتصميم بمساعدة الحاسوب دورًا حاسمًا في تحسين دقة التصميم، خاصة في المشاريع المعقدة. تتيح هذه الميزة تعريف مقاطع الرسم بالطول والزاوية - ضمن نطاق ±180.0 درجة - مما يضمن التوجيه والموضع الدقيقين. وهي مفيدة بشكل خاص في التطبيقات التي تتطلب تحكمًا صارمًا في الأبعاد، مثل التخطيط المعماري والهندسة الميكانيكية.

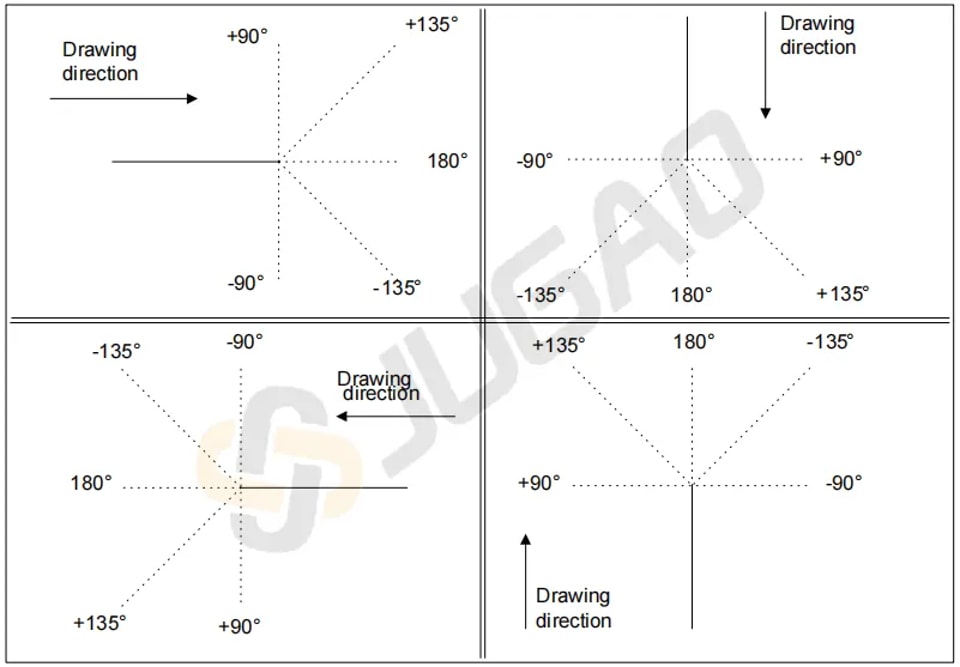

اتفاقيات إدخال هذه الزوايا هي كما يلي:

الإحداثيات الديكارتية لبيانات الرسم

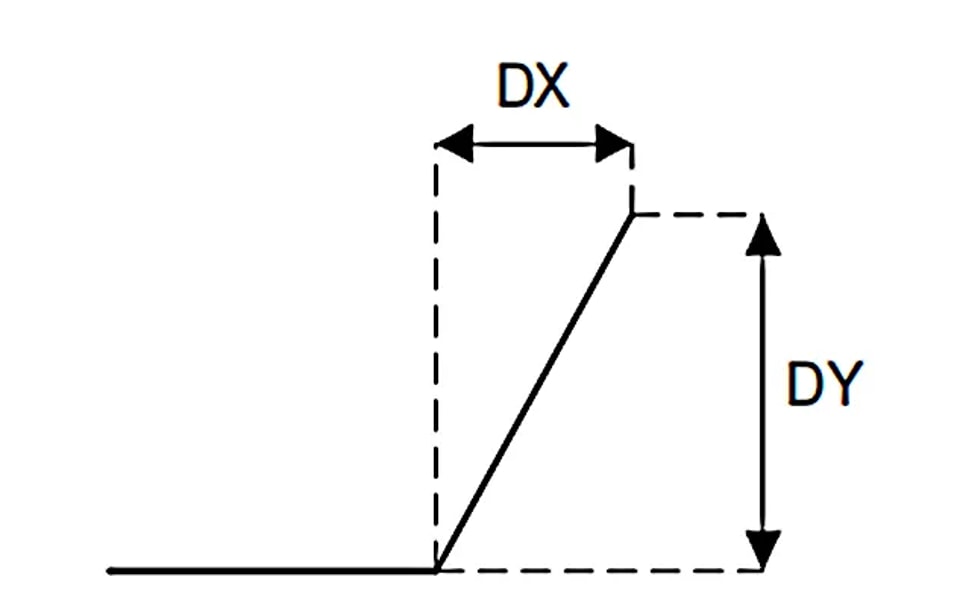

تتيح هذه الوظيفة تعريف الأقسام التي سيتكون منها الرسم عن طريق زوج من الإحداثيات التي تحدد الفرق بين بداية ونهاية المقطع.

الإحداثيات الديكارتية ليست مطلقة بل ترتبط ببداية المقطع ويجب إدخالها.

البيانات العامة

قبل البدء في رسم عنصر رسومي، من الضروري إدخال بعض البيانات العامة التي ستختلف حسب الكائن الذي ترغب في رسمه.

يتم وصف البيانات التي سيتم تقديمها في هذه المرحلة في الفصول المخصصة لكل كائن.

صفحة الرسم

تعد صفحة الرسم في نظام ESA S630 المتكامل للتصميم بمساعدة الحاسوب حجر الزاوية في تصميمها سهل الاستخدام، المصمم لتعزيز تنظيم وإمكانية الوصول إلى بيانات التصميم بسلاسة. للوصول إلى واجهة الرسم، ما عليك سوى تحديد زر [Ok] بإصبعك - هذا الوصول البديهي هو مجرد بداية التصميم المدروس.

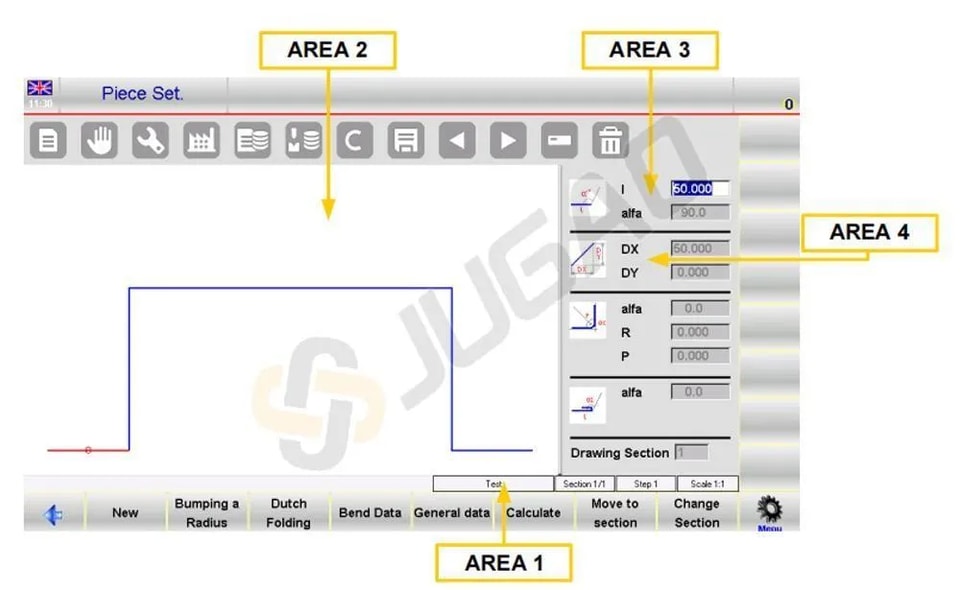

تنقسم صفحة الرسم إلى عدة مناطق متميزة:

l المنطقة 1: معلومات الرسم أو شريط الحالة : تعرض هذه النافذة التفاصيل الأساسية مثل اسم البرنامج الذي تعمل عليه، ورقم القسم والخطوة للرسم الحالي، وعامل المقياس. تضمن هذه المعلومات في الوقت الحقيقي أن تكون دائمًا على دراية بخصوصيات عملية التصميم الخاصة بك.

l المنطقة 2: نافذة التتبع الرسومي : هنا، تتجسد التمثيل الرسومي للرسم الخاص بك بناءً على البيانات المدخلة. تعمل كمركز مرئي حيث تتشكل تصاميمك، مما يوفر انعكاسًا فوريًا لمدخلاتك.

l المنطقة 3: نافذة الإعداد القطبي : تسمح هذه المنطقة بإدخال البيانات الدقيقة المتعلقة بطول الجانب المراد رسمه (‘ l ’) والزاوية (‘ Alpha ’) مقارنة بالجانب التالي. يعزز الإعداد القطبي الدقة والمرونة المطلوبة للتصاميم المعقدة.

l المنطقة 4: نافذة الإحداثيات الديكارتية : في هذه النافذة، يمكنك إدخال الإحداثيات الديكارتية (‘DX’ و‘DY’). تعكس هذه الإحداثيات الفرق بين الإحداثيات الأولية والنهائية للطول المراد رسمه، مما يضيف طبقة أخرى من الدقة لتصميمك.

النوافذ المنظمة بعناية لا تيسر عملية الرسم فحسب، بل تحسن بشكل كبير إمكانية الوصول إلى بيانات التصميم وإدارتها. مع صفحة الرسم المتكاملة ESA S630 CAD، يمتلك المصممون واجهة شاملة وبديهية تدعم التطوير الفعال والدقيق للتصميم.

إدخال بيانات الرسم

يعد إدخال البيانات بدقة وكفاءة جانبًا حاسمًا في إنشاء تصاميم دقيقة، ويتفوق ESA S630 CAD المتكامل في هذا المجال بوظائفه البديهية لإدخال البيانات. عند الوصول أولاً إلى رسم في المنطقة 2، يتم رسم الطول القياسي للجانب الأول تلقائيًا وتمييزه باللون الأحمر، مما يسمح لك بالتحقق بسهولة من الإعدادات الأولية وتعديلها. يمكن تغيير الاتجاه الأولي بسرعة عن طريق الوصول إلى ' [Sub Menu] ' وتحديد ' [Rotation] '، مما يضمن المرونة في عملية التصميم الخاصة بك.

كيفية إدخال رسم في الوضع القطبي

إذا لم يكن المؤشر موجودًا في حقل ' 'l' منطقة 3 سيكون من الضروري الضغط على الزر [Sub Menu] و [Polar Format] لتفعيل إعداد النوع القطبي. القيم التي يجب إدخالها هي كما يلي:

l طول الضلع؛ سيتم إعادة قياس الضلع بناءً على الطول المدخل وسينتقل المؤشر إلى 'alpha' حقل لإعداد الزاوية.

l الزاوية مقارنة بالطول التالي.

سيصبح الطول المذكور أعلاه أزرقًا؛ سيتم رسم الطول التالي، ويصبح الطول الحالي، وسيظهر باللون الأحمر. دائرة تحيط بالقسم الذي يتم إدخاله حاليًا.

بعد إكمال إدخال البيانات ينتقل المؤشر إلى حقل لإعداد طول الضلع الجديد. يجب تكرار إدخال زوج البيانات هذا حتى يكتمل الرسم.

تحديث معلومات الرسم

إذا تجاوزت القياسات المدخلة أبعاد النافذة، فسيتم إعادة قياس الرسم تلقائيًا؛ سيتم تحديث عامل مقياس الرسم في المنطقة 1.

في كل مرة يتم رسم طول جديد، يتم عرض رقم الطول الحالي في 'step' حقل المنطقة 1 سيتم زيادته.

إنهاء الرسم

للإشارة إلى أن الرسم قد اكتمل، يجب عليك تعيين زاوية الطول الأخير إلى الصفر.

كيفية اختيار بيانات الرسم

لاختيار بيانات الرسم، من الضروري التمرير عبرها باستخدام هذين الزرين

الزر يقوم بالتمرير للخلف عبر البيانات التي تشكل الرسم في الوضع التسلسلي، بالانتقال خطوة بخطوة بين 'alpha' و 'l' الحقل. تمرر التمرير للأمام عبر البيانات في الوضع التسلسلي، مرورًا خطوة بخطوة في 'l' الحقل. عند التمرير عبر بيانات الرسم، سيتم تمييز الطول المتعلق بالبيانات المعروضة ورقم الخطوة سيتم عرضه في المنطقة 1.

تغيير بيانات الرسم

لتغيير بيانات الرسم، من الضروري:

· تحديد القيمة.

· إدخال القيمة الجديدة.

· اضغط [Ok] لقبول القيمة الجديدة.

· سيتم تتبع الرسم بناءً على القيمة الجديدة المدخلة.

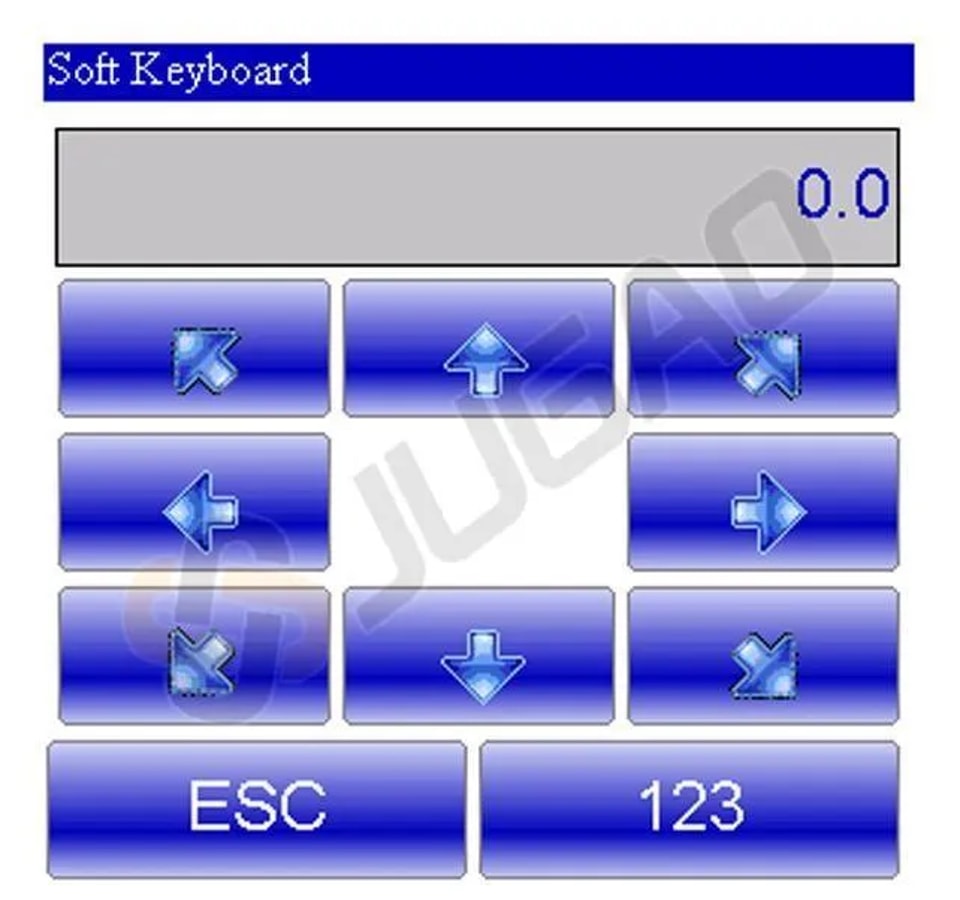

استخدام الأسهم الاتجاهية للوحة المفاتيح الناعمة

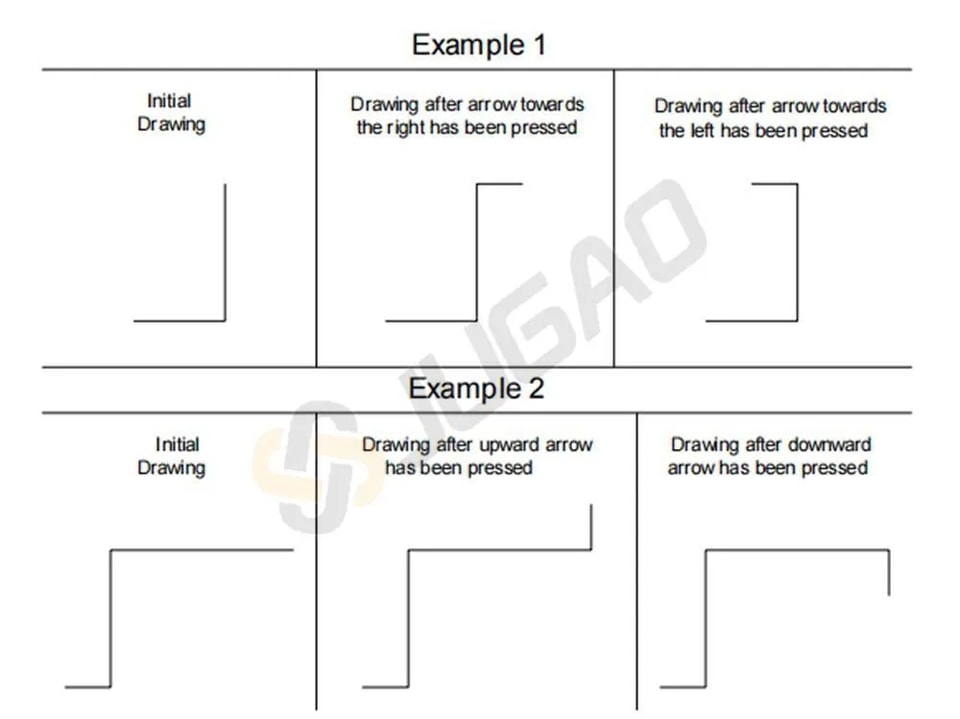

تتحرك المفاتيح الاتجاهية الطول أفقيًا أو رأسيًا.

استخدام الأسهم والمفاتيح الاتجاهية للوحة مفاتيح خارجية

في جهاز CNC الخاص بنا، من الممكن توصيل لوحة مفاتيح خارجية من نوع ps2 أو USB.

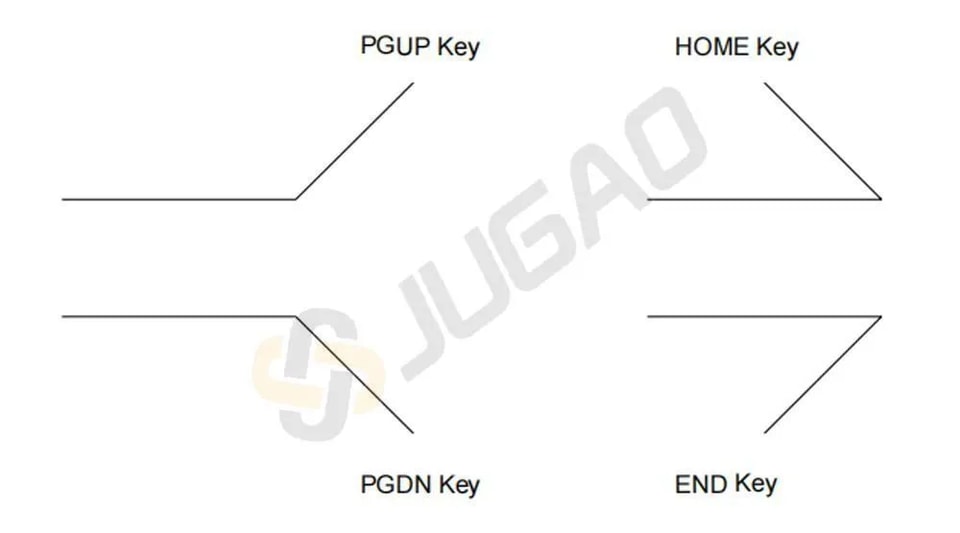

تتحرك المفاتيح الاتجاهية قطريًا عبر القطع.

يتم إدخال الزاوية الموجودة تلقائيًا في 'alpha' الحقل بين الطول الحالي والجانب المتتبع اعتمادًا على مفتاح الاتجاه الذي تم الضغط عليه.

كيفية حذف طول من الرسم

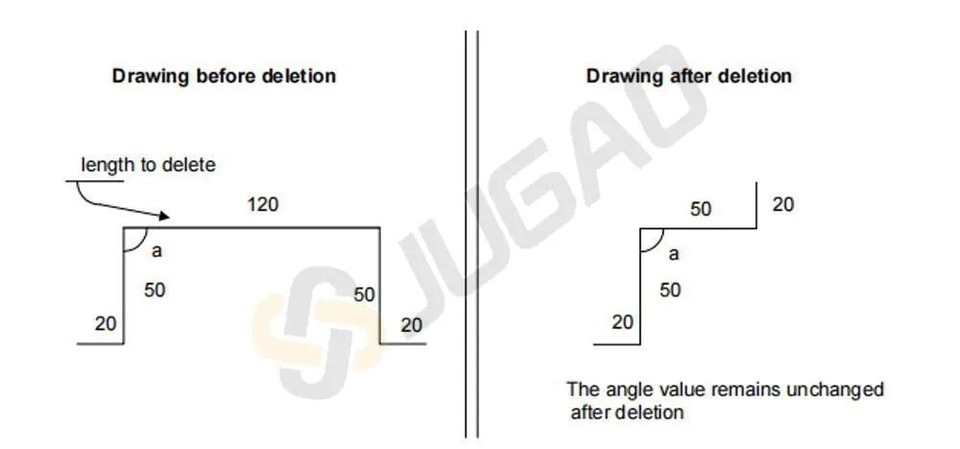

مع برنامج ESA S630 Integrated CAD، يتضمن حذف طول اختيار القسم المطلوب والضغط على زر. يقوم الطول المحذف بتعديل الطول التالي بناءً على الزاوية السابقة.

إذا تم إزالة الطول الأخير، فإنه يعود إلى طول قياسي. لحذف الطول النهائي، انتقل إلى البيانات السابقة قبل إكمال الرسم.

كيفية إدخال طول في الرسم

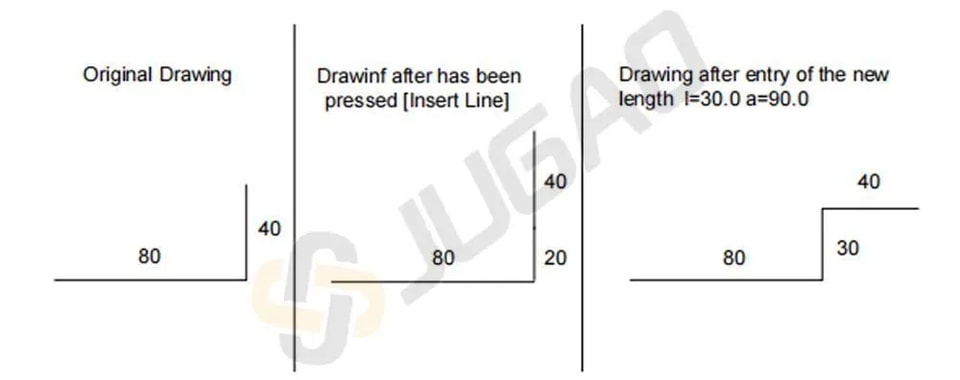

إدخال طول جديد سهل مع برنامج ESA S630 Integrated CAD. بالضغط على الزر المناسب واختيار ' 1>> إدراج ، يمكنك إضافة طول قبل الطول الحالي. سيكون الطول المُدرج حديثًا قياسيًا في البداية، مما يمد الطول الحالي فعليًا بمقدار 20 مم. لتحقيق مواصفات الرسم المطلوبة، ما عليك سوى إدخال القيم اللازمة للطول الجديد.

إذا واجهت أي تحديات عند استخدام وظيفة الإدراج، فإن نهجًا عمليًا هو الانتقال إلى نقطة الإدراج، وحذف جميع الأطوال اللاحقة، وإعادة الرسم.

كيفية استخدام تنسيق ديكارت

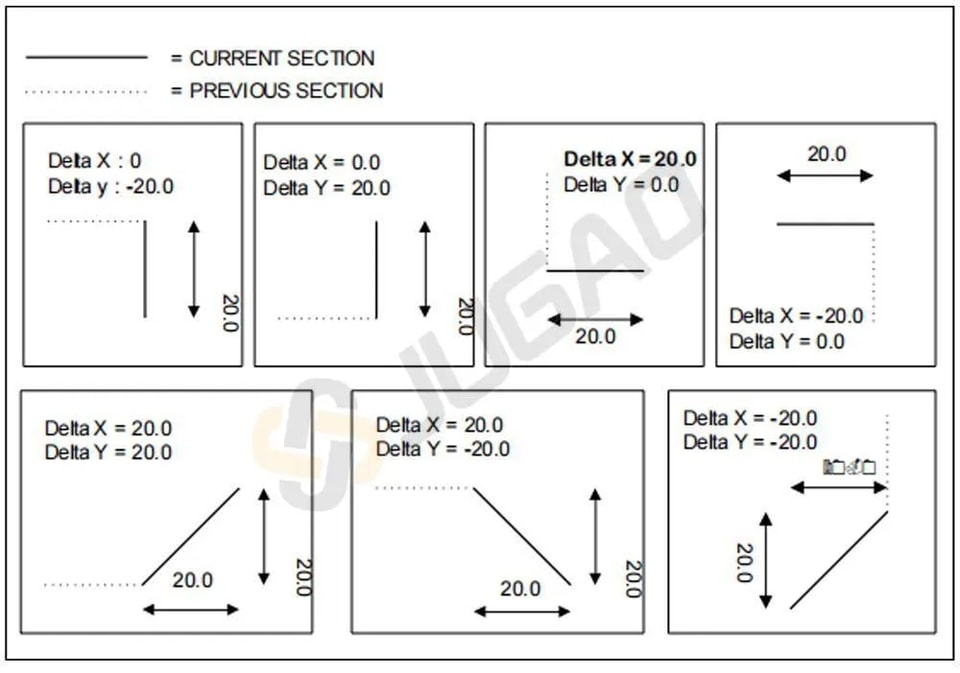

لتحسين سير عمل التصميم مع برنامج ESA S630 Integrated CAD، يعد استخدام تنسيق ديكارت بفعالية أمرًا بالغ الأهمية. عندما لا يكون تنسيق القطبية ممكنًا، يسمح لك برنامج ESA S630 Integrated CAD بتحديد المقاطع بتنسيق ديكارت.

ببساطة اضغط ' [Sub Menu] ثم ' [محرر ديكارت] عند طول الرسم المطلوب. في المنطقة 4، أدخل الفرق الأفقي في حقل ' DX ' والفرق الرأسي في حقل ' DY '، مع تأكيد كل منهما بـ ' [Ok] .

للرجوع إلى تنسيق القطبية، اضغط ' [Polar Editor] . تتيح لك هذه المرونة في نظام ESA S630 Integrated CAD تكييف تصميماتك بكفاءة، مما يضمن الدقة ويُحسّن سير عملك.

الخلاصة

باختصار، يوفر نظام ESA S630 Integrated CAD مجموعة شاملة من الميزات القوية التي ترفع بشكل كبير من تجربة التصميم. من خلال الاستفادة من قدراته المتقدمة في الرسم، وإعدادات الإحداثيات القطبية الدقيقة، وواجهة الرسم سهلة الاستخدام، وطرق إدخال البيانات المبسطة، يمكن للمصممين تحسين سير العمل، وتعزيز الدقة، وتحقيق نتائج تصميم ممتازة. يُؤسس تكامل هذه الوظائف الرئيسية نظام ESA S630 كأداة أساسية لمشاريع التصميم المعاصرة.
