نظام ESA S640 CNC الرسومي ثنائي الأبعاد

نظام ماكينة الثني CNC

إن التحكم الناجح في الدقة والإنتاجية يجعل إنتاج الصفائح المعدنية الحديث غير قابل للتصور من دون برمجيات عالية الأداء. إذ تعمل خوارزميات التحكم عالية الفعالية على تحسين دورة الماكينة، وتقليل زمن الإعداد، وضمان جودة عالية وثابتة.

نظام التحكم CNC من ESA

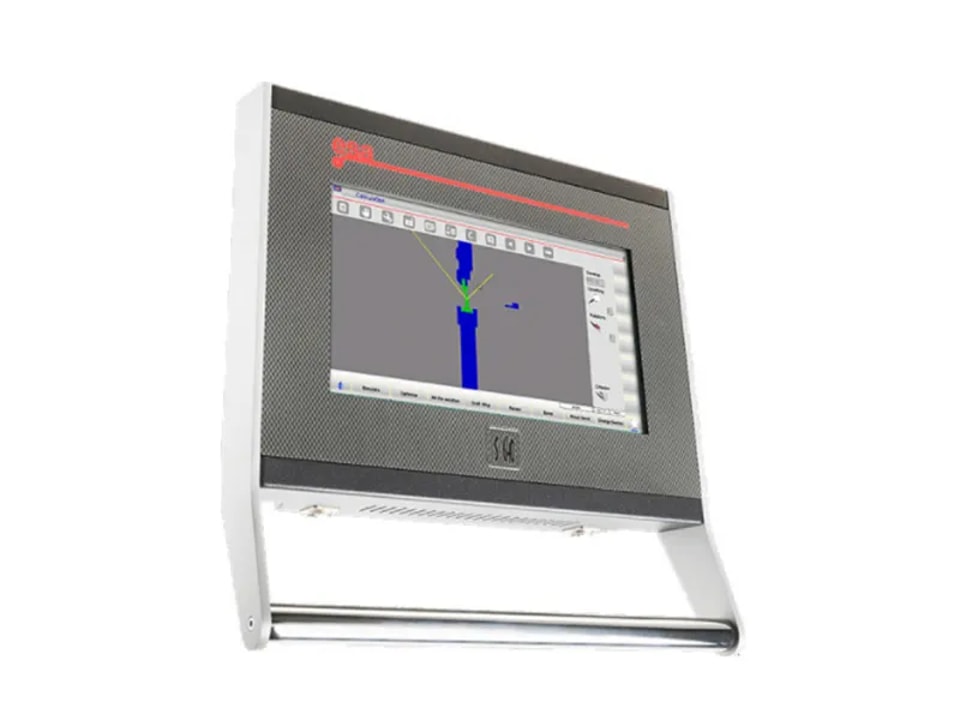

نظام CNC رسومي ثنائي الأبعاد ESA S640

أداء متقدم للآلات حتى ستة محاور مع حسابات تسلسل الثني التلقائي وقاعدة بيانات المواد للتعويض التنبؤي متاحة كخيارات لتقليل هدر المواد.
1. شاشة لمس LCD مقاس 15 بوصة (مقاومة)
2. إنشاء رسومات ثنائية الأبعاد باللمس مع تسلسل تلقائي
3. قياسي حتى 4 محاور، ويمكن أن يصل إلى 6 محاور كحد أقصى.
4. حساب تلقائي لقوة الثني والتعويض الانحنائي.
5. أدوات قابلة للتعديل لكل قطعة أو ثنية.
6. تصحيح مباشر للزاوية، وكذلك للتعويض الانحنائي.
7. تضخيم مدمج للصمامات التناسبية وصمامات الضغط.
8. برنامج مجاني لمحاكاة الحاسوب دون اتصال.
9. إدارة الآلات المزدوجة (اختياري، حتى 4 آلات)
10. واجهة Modbus TCP لأنظمة SCADA أو MES (اختياري)

التطبيقات النموذجية

● مكابس الثني التقليدية (الميكانيكية والهيدروليكية)، ومكابس الثني الهيدروليكية المتزامنة، ومكابس الثني الهيدروليكية أحادية الأسطوانة ذات التحكم المؤازر، ومكابس الثني ذات الدفع الكهربائي
● مواصفات برمجيات على الطراز الأمريكي لمكابس الثني الكهروميكانيكية الهيدروليكية
● محرر رسومي تفاعلي ثنائي الأبعاد لإدخال بيانات قطع العمل والأدوات
● عرض رسومي ثنائي الأبعاد لإطار الماكينة وقطعة العمل والأدوات
● تحديد تسلسل الثني الأمثل يدويًا عبر الرسوم ثنائية الأبعاد
● برمجة أوضاع المحاور في نمط جدولي مع فحوصات تلقائية للتركيب النحوي، والحساب التلقائي لمواضع r وz وA، وكذلك قوة الثني وتقويس التعويض
● واجهة مستخدم شبيهة بويندوز®
● برمجة كاملة دون اتصال على جهاز كمبيوتر قياسي
● لغة برمجة PLC وفق IEC 61131-3 مع أدوات وظيفية مكتوبة إما بلغة IL أو بلغة C، متاحة للمصنعين
● رسائل إنذار قابلة للتخصيص

المواصفات العامة

● لوحة شاشة لمس 15 بوصة (الدقة WSVGA ‏1366×768)
● منطق مدمج بتقنية FPGA، تركيب سطحي، وألياف ضوئية
● وحدة معالجة مركزية Via Nano X2 E بسرعة 1.2 جيجاهرتز مع ذاكرة RAM بسعة 2 جيجابايت
● قرص صلب سيليكوني (قرص فلاش) لأكثر من 30,000 برنامج قطعة
● منفذا تسلسليان RS-232
● منفذا USB لوحدة ذاكرة
● منفذ إيثرنت واحد
● منفذا CAN open
● واجهة ألياف ضوئية
● شبكة محلية

مضغوط مع أداء عالٍ. شاشة لمس 15 بوصة
أداء من الطراز الأول للماكينات حتى ستة محاور. تتيح الشاشة العريضة راحة ممتازة للمشغّل مع تعزيز مزايا الواجهة الرسومية الكاملة.
تتوفر حسابات تسلسل الثني التلقائية وقاعدة بيانات المواد للتعويض التنبؤي (كخيارات) لتقليل هدر المواد.
تصحيح التقويس بالدرجات.
يتوفر التقويس الديناميكي لضمان مثالية خطية الثني.
اتصال مباشر بجهاز منقلة Mitutoyo e Anglecheck لتمكين قياس الزاوية أثناء العملية.
