الدليل الأساسي للمبتدئين في برمجة ESTUN E300

إذا كنتَ جديدًا على برمجة ESTUN E300، فقد صُمم هذا الدليل خصيصًا لك. يتطلع عدد لا يحصى من المستخدمين الجدد إلى الاستفادة الكاملة من إمكانات نظام التحكم شديد المرونة هذا، وسترشدك هذه المقالة عبر أهم النصائح الأساسية للمبتدئين لتبدأ رحلتك في البرمجة. وبفضل ما يشتهر به نظام التحكم ESTUN E300 من كفاءة ومرونة، يمكن إتقانه عبر معرفة راسخة بالأساسيات — وسيزودك هذا الدليل بها تمامًا، سواء كنتَ تهدف إلى تعزيز دقة البرمجة أو مجرد فهم العمليات الأساسية.

جدول المحتويات

1. هيكل صفحة الواجهة

2. البرمجة بخطوة واحدة

3. البرمجة متعددة الخطوات

4. الحركة اليدوية للمحور

5. تهيئة معلمات القالب

6. طرق تصحيح الثني

7. الأسئلة الشائعة (FAQ)

￮ استكشاف أخطاء البرمجة الشائعة وإصلاحها

￮ تعزيز دقة خرج البرمجة

8. الخلاصة

هيكل صفحة الواجهة

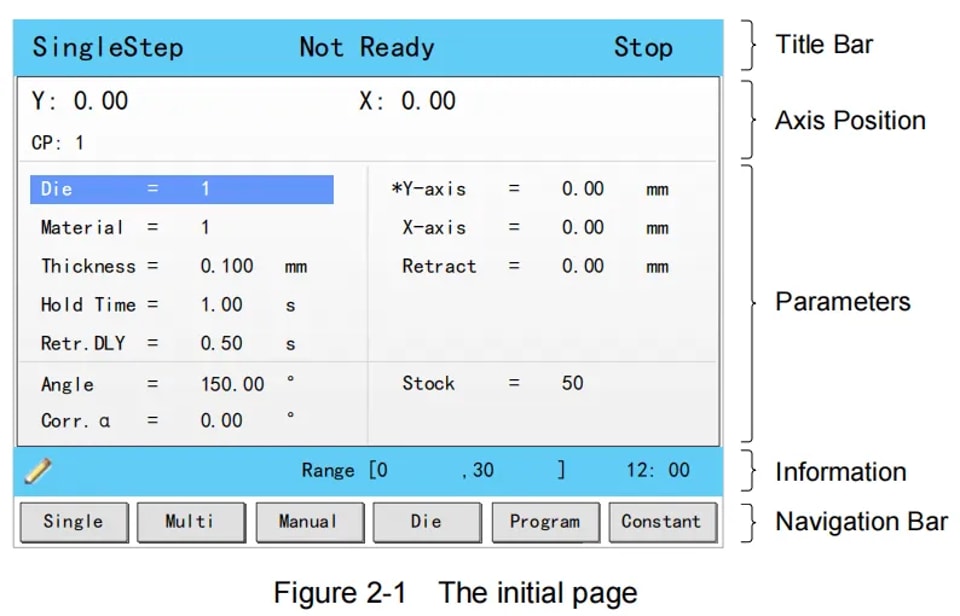

إن فهم هيكل صفحة واجهة برمجة ESTUN E300 هو المفتاح للتنقل والتشغيل بسلاسة. بعد تشغيل الجهاز وانتظار تحميل النظام، ستعرض الشاشة تلقائيًا صفحة الخطوة الواحدة الافتراضية. وتنقسم الواجهة بأكملها إلى خمسة أقسام أساسية، لكل منها دور وظيفي محدد، ويعد التعرف على كل جزء أمرًا ضروريًا للتشغيل الأساسي.

شريط العنوان

يظهر هذا القسم في كل صفحة من صفحات الواجهة، ويكون محتواه المعروض ثابتًا من اليسار إلى اليمين: اسم الصفحة، حالة النظام، ونمط التشغيل.

• اسم الصفحة: يعرض اسم صفحة التشغيل الحالية، مثل SingleStep أو Multi أو Program.

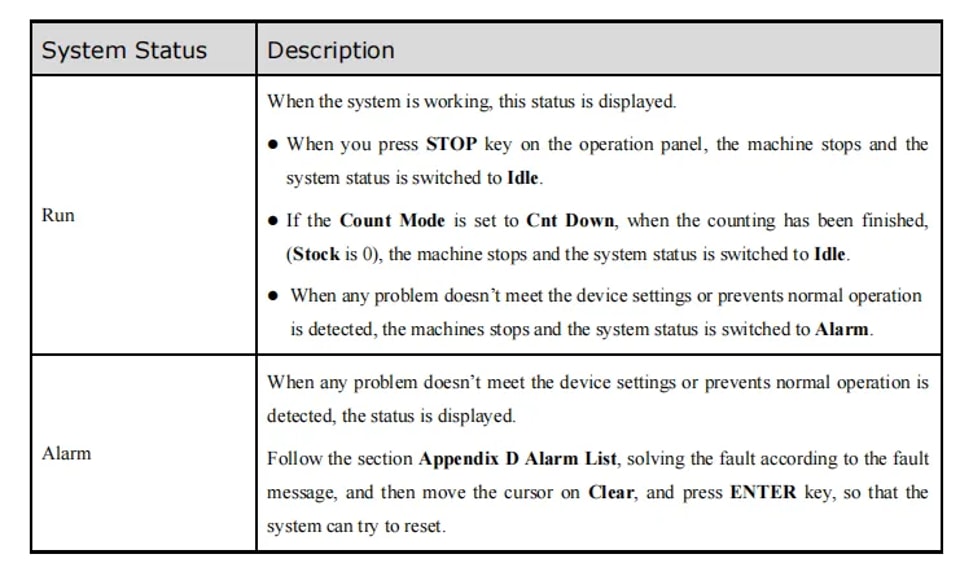

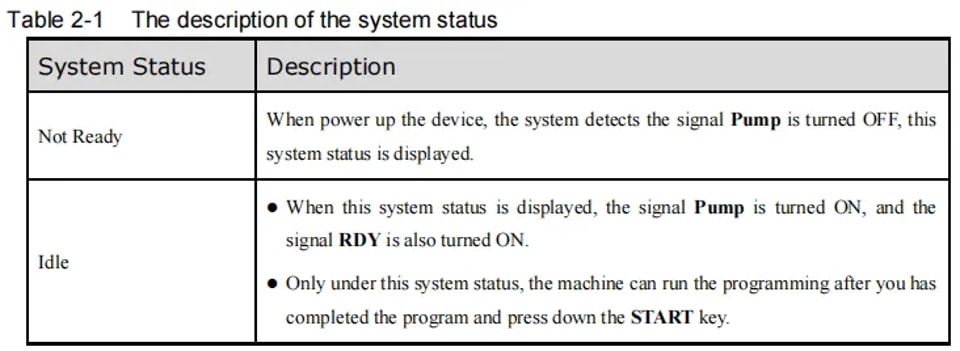

• حالة النظام: تعرض حالة عمل النظام في الوقت الفعلي، مع ستة خيارات مختلفة للحالة في جهاز ESTUN E300.

• وضع التشغيل: يشير إلى وضع التشغيل الحالي للجهاز، مع ثلاثة أوضاع مختلفة متاحة للاختيار.

عرض موضع المحاور

تُظهر هذه المنطقة قيم الموضع اللحظية لمحاور الماكينة، وهي مكوّن أساسي لتحقيق تحكم دقيق في الثني. يأتي جهاز ESTUN E300 القياسي مزودًا بوظائف التحكم الافتراضية لمحوري X وY؛ وللوصول إلى مزيد من ميزات التحكم المتقدمة في المحاور، يُنصح بالتواصل مع فريق الدعم الفني الرسمي لدى ESTUN.

منطقة المعلمات

يعرض هذا القسم معلومات المعلمات المطابقة لصفحة التشغيل الحالية، إذ تمتلك كل صفحة وظيفية مجموعة فريدة من المعلمات القابلة للضبط، وتُعرض هنا بوضوح لتسهيل الاطلاع السريع والتعديل.

قسم المعلومات

في واجهة ESTUN E300، يوضح هذا الجزء كل معلمة قابلة للتهيئة، بما في ذلك نطاقات القيم القابلة للتعديل والقيم المضبوطة حاليًا. كما يُعرض وقت النظام على الجانب الأيمن من هذا القسم لسهولة الرجوع إليه أثناء البرمجة والتشغيل.

شريط التنقل

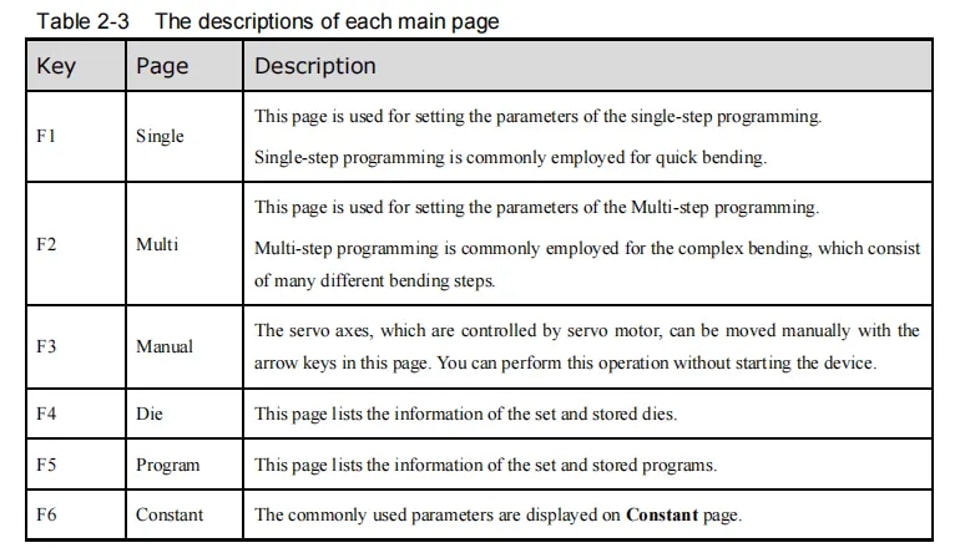

يرتبط شريط التنقل بمفاتيح الوظائف من F1 إلى F6 على لوحة التشغيل، ما يتيح التبديل بنقرة واحدة بين الصفحات الوظيفية الرئيسية للنظام. وللتعرّف على الوظيفة المحددة لكل مفتاح ووصف الصفحة المقابلة، يُرجى الرجوع إلى الجدول 2-3 في دليل مستخدم ESTUN E300 الرسمي. إن إتقان شريط التنقل مهارة أساسية تُسهّل جميع عمليات البرمجة اللاحقة.

إن الإلمام ببنية الصفحات المذكورة أعلاه سيمكنك من التنقل باحتراف بين مختلف وظائف وإعدادات ESTUN E300، مما يضع أساسًا متينًا لتجربة برمجة سلسة.

البرمجة بخطوة واحدة

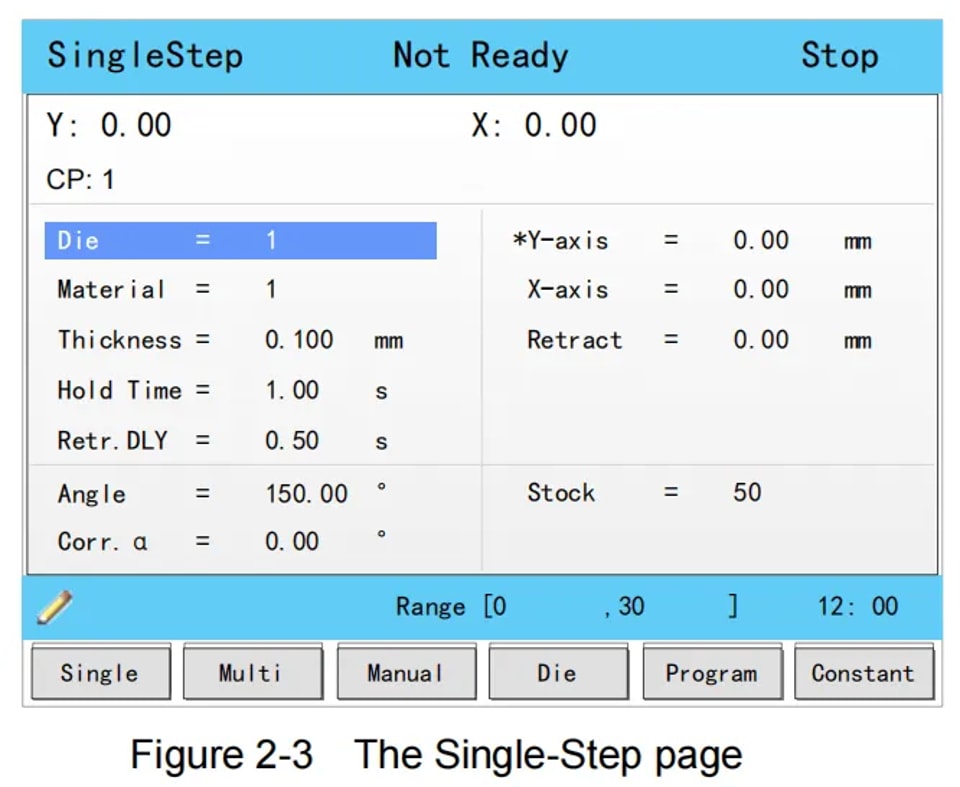

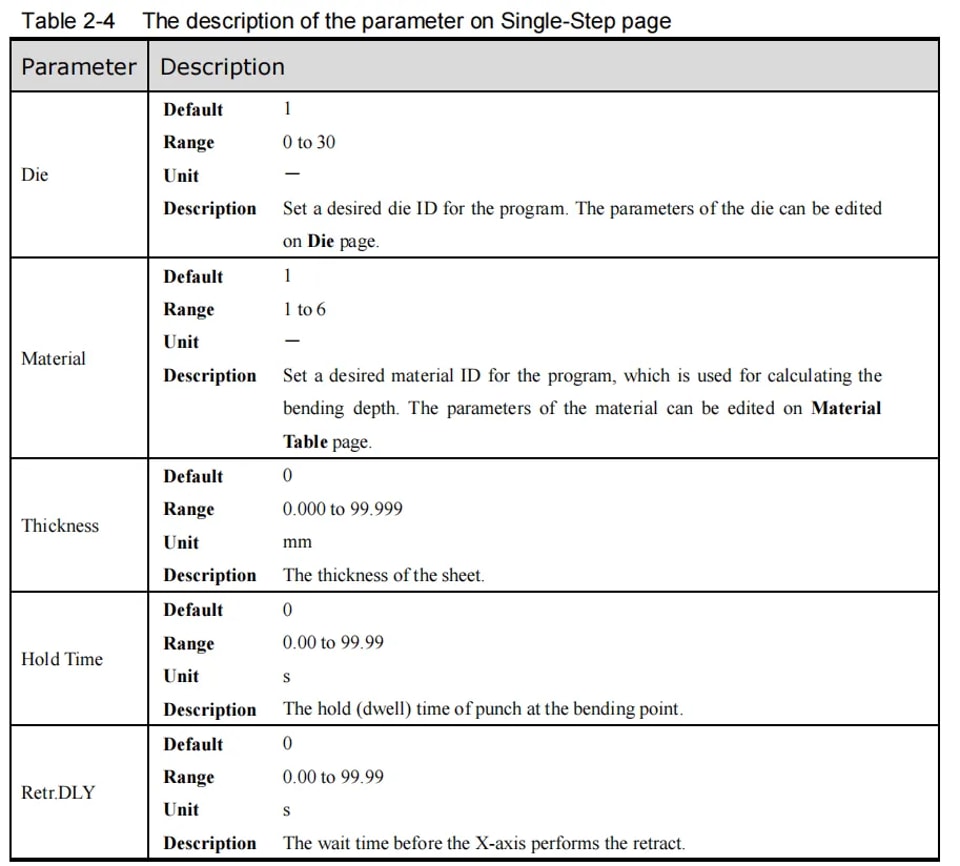

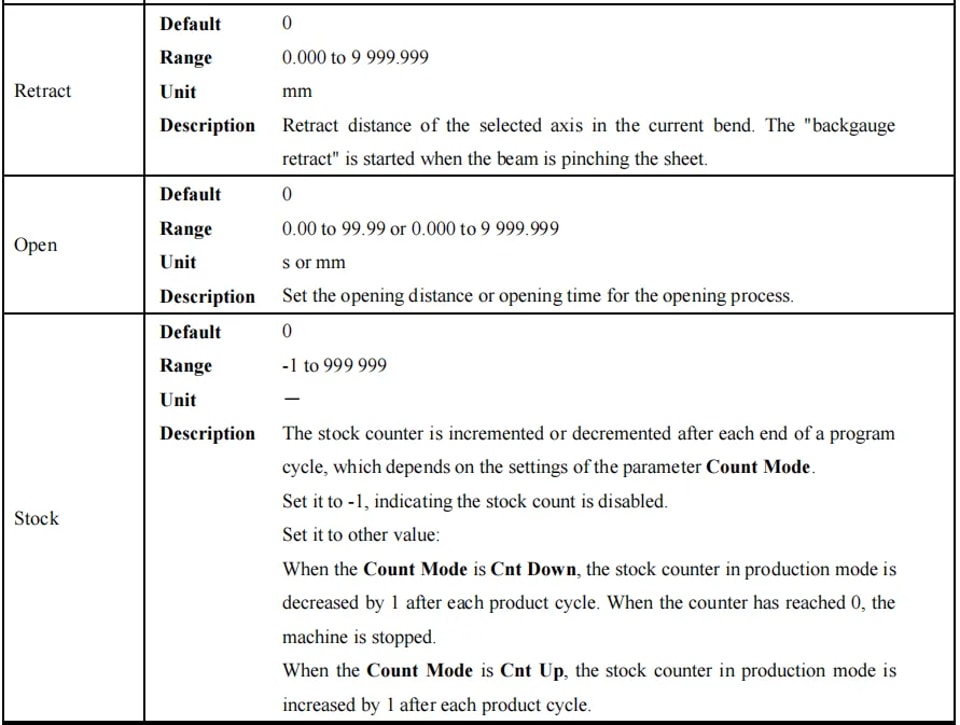

البرمجة بخطوة واحدة هي صفحة الوظيفة الافتراضية في ESTUN E300 (تظهر مباشرة بعد التشغيل) وهي مخصّصة لعمليات الثني السريعة التي تتطلب مجموعة واحدة فقط من معلمات الثني. ويمكنك أيضًا الدخول إلى هذه الصفحة يدويًا بالضغط على مفتاح الوظيفة F1 في لوحة التشغيل. يقدّم الجدول 2-4 في دليل المستخدم شرحًا تفصيليًا لجميع المعلمات القابلة للضبط في هذه الصفحة، وهو مرجع مفيد عند تعديل المعلمات.

مثال عملي على البرمجة

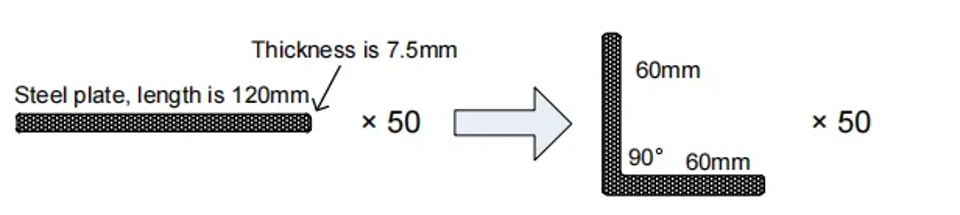

لنأخذ ثني صفيحة فولاذية بسماكة 120 مم مثالًا عمليًا لشرح عملية البرمجة بخطوة واحدة بالتفصيل.

متطلبات الثني الأساسية هي: ضبط موضع محور X على 60 مم، وزاوية الثني 90°، وسماكة الصفيحة الفولاذية 7.5 مم، وقيمة Stock عند 50. نستخدم البرمجة المعتمدة على الزاوية، مع ضبط معرف القالب على 1. واستنادًا إلى خبرة التشغيل العملية، نضبط أيضًا معلمات العملية المساعدة: زمن التثبيت 3 ثوانٍ، وتأخير الرجوع 2 ثانية، ومسافة الرجوع 5 مم.

فيما يلي خطوات البرمجة المحددة:

1. انتقل إلى معلمة القالب وأدخل القيمة 1؛

2. اختر معلمة المادة وأدخل القيمة 1؛

3. ابحث عن معلمة السماكة وأدخل 7.5؛

4. اضبط معلمة زمن التثبيت على 3؛

5. أدخل 2 لمعلمة Retr. DLY (تأخير الرجوع)؛

6. اضبط معلمة موضع محور X على 60؛

7. أدخل 5 لمعلمة مسافة الرجوع؛

8. اختر معلمة الزاوية وأدخل 90؛

9. اضبط معلمة Stock على 50.

قبل بدء التشغيل، تأكد من أن وضع العدّ في صفحة Constant مضبوط على Cnt Down. وأخيرًا، اضغط مفتاح START في لوحة التشغيل — سيكمل محور السيرفو معايرة الموضع تلقائيًا، وتصبح الماكينة جاهزة للإنتاج الرسمي بعد انتهاء المعايرة.

البرمجة متعددة الخطوات

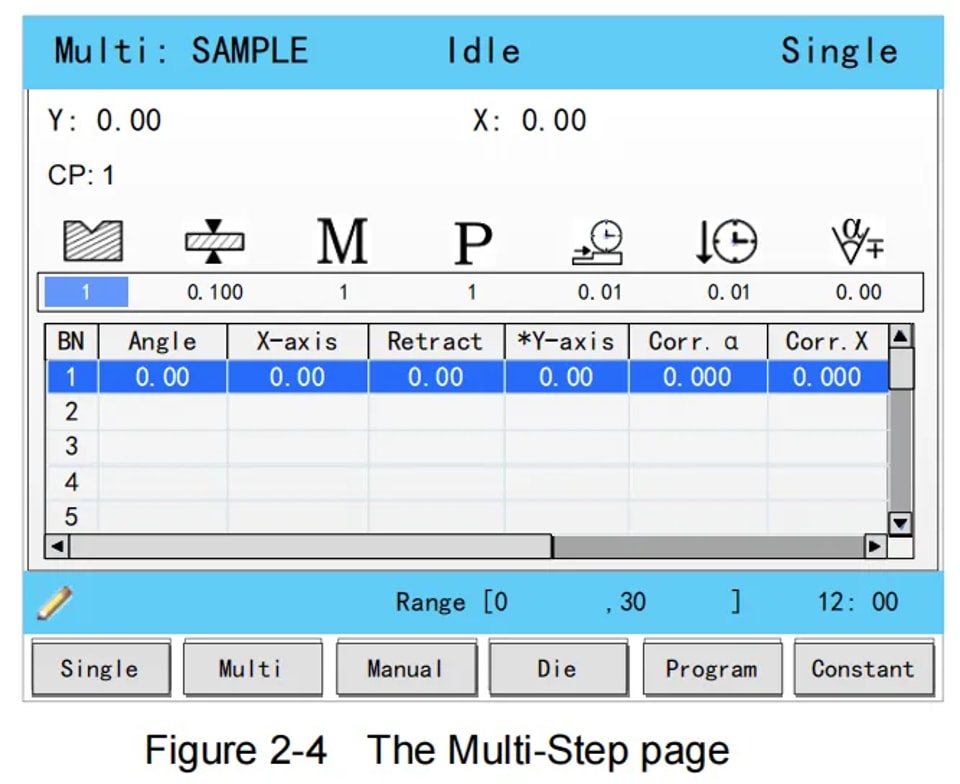

تُستخدم البرمجة متعددة الخطوات لعمليات الثني المعقدة التي تتطلب عدة مجموعات من معلمات الثني والخطوات المختلفة، ويمكنك الدخول إلى هذه الصفحة الوظيفية بالضغط على مفتاح الوظيفة F2.

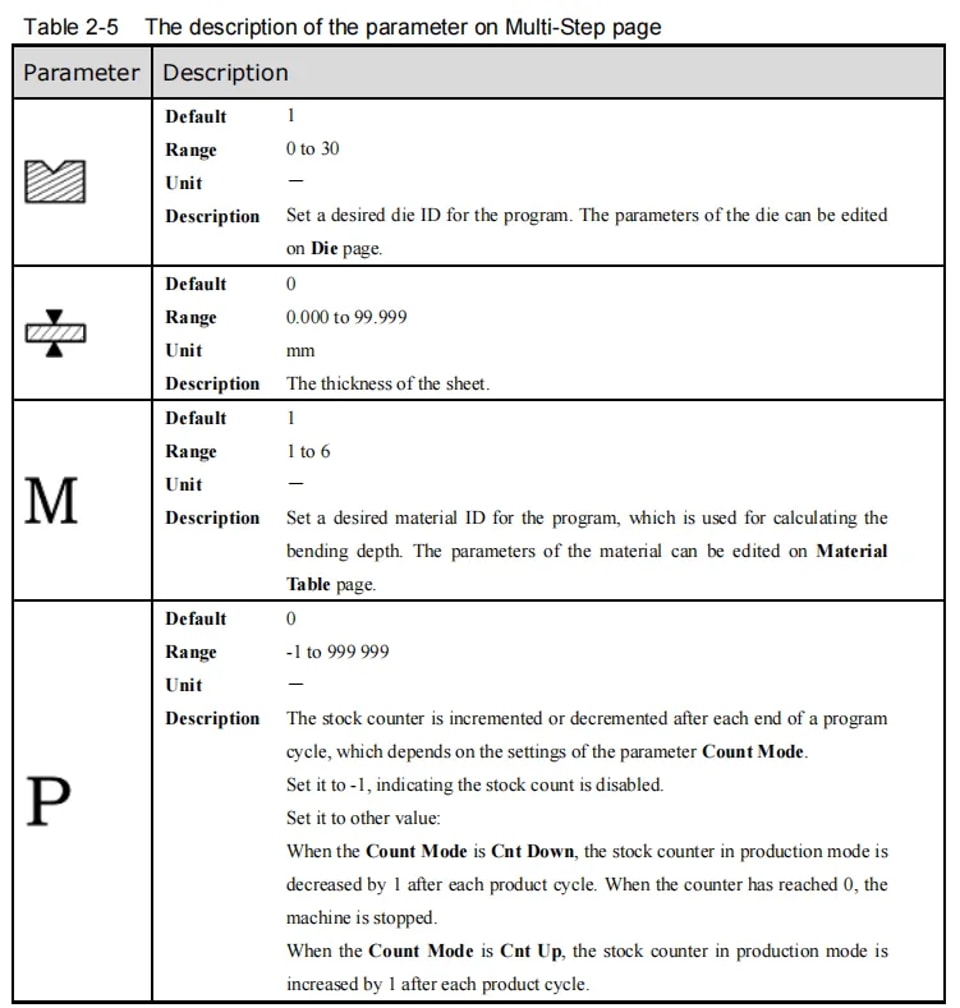

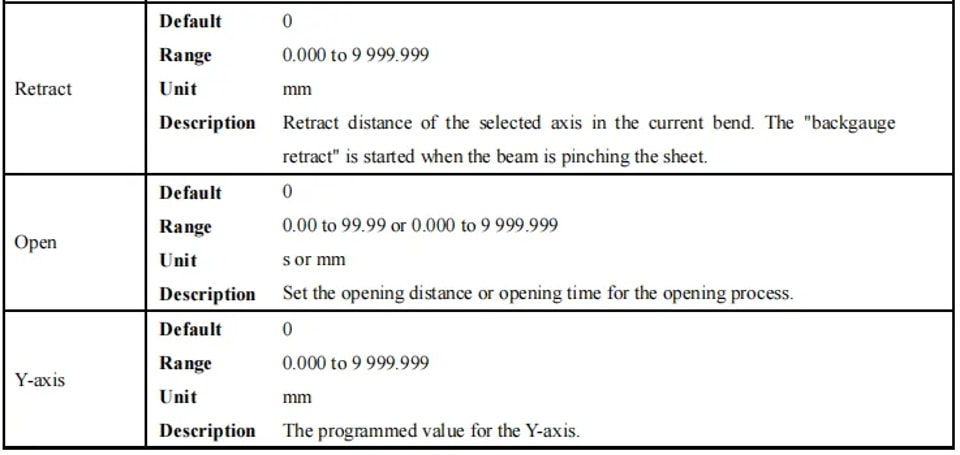

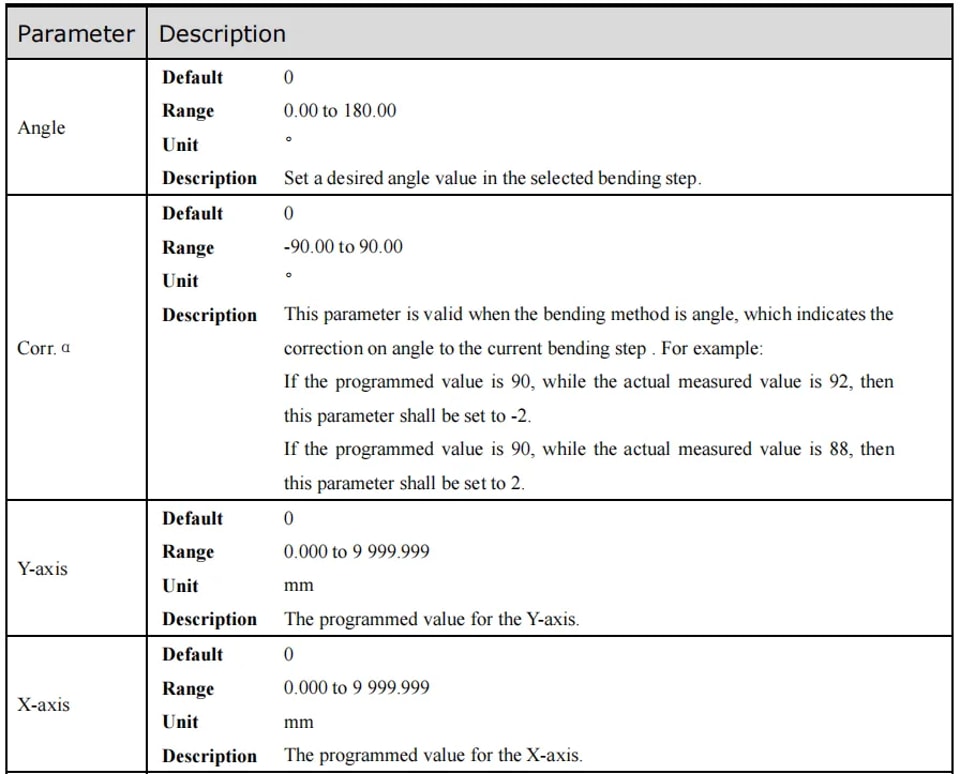

تُفصّل جميع المعلمات في هذه الصفحة في الجدول 2-5 من دليل المستخدم الرسمي، ويمكن الرجوع إليه أثناء ضبط المعلمات وتحريرها.

مثال عملي على البرمجة

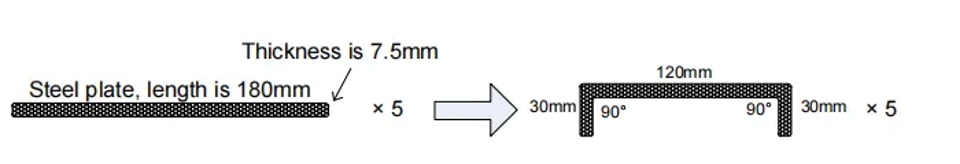

نستخدم ثني صفيحة فولاذية بطول 180 مم لشرح عملية البرمجة متعددة الخطوات. تتطلب مهمة الثني هذه خطوتين منفصلتين: زاوية ثني 90° لكل من الجزأين بطول 120 مم و30 مم من الصفيحة الفولاذية، مع سماكة صفيحة 7.5 مم وقيمة Stock 50 مم. نعتمد البرمجة المعتمدة على الزاوية، ونضبط معرف القالب على 1، ونهيئ معلمات العملية المساعدة نفسها كما في مثال الخطوة الواحدة: زمن التثبيت 3 ث، وتأخير الرجوع 2 ث، ومسافة الرجوع 5 مم (نوع المادة مضبوط على فولاذ، القيمة 1).

فيما يلي خطوات البرمجة المحددة:

1. انقل المؤشر إلى معلمة القالب وأدخل 1؛

2. اضبط معلمة السماكة على 7.5؛

3. اختر معلمة المادة وأدخل 1؛

4. أدخل 50 لمعلمة Stock؛

5. اضبط معلمة Retr. DLY على 2؛

6. أدخل 3 لمعلمة زمن التثبيت؛

7. لخطوة الثني الأولى (BN 1)، اضبط معلمة الزاوية على 90؛

8. لـ BN 1، اضبط معلمة موضع محور X على 30؛

9. لـ BN 1، أدخل 5 لمعلمة مسافة الرجوع؛

10. قم بتأكيد جميع معلمات الخطوة الأولى بالضغط على مفتاح ENTER؛

11. ستظهر نافذة حوار منبثقة تطلب منك إنشاء خطوة ثني جديدة—انقر على OK للتأكيد؛

12. بالنسبة لخطوة الثني الثانية (BN 2)، اضبط معلمة موضع المحور X على 120؛

13. بالنسبة لـ BN 2، اضبط معلمة مسافة الرجوع على 5؛

14. اضغط على مفتاح START في لوحة التشغيل لبدء عملية الثني متعددة الخطوات.

بعد الإعدادات المذكورة أعلاه، سيُكمل المحور المؤازر في ESTUN E300 تلقائيًا معايرة الموضع لكل خطوة ثني، ويمكن بدء الإنتاج الرسمي بمجرد أن تصبح الآلة جاهزة.

الحركة اليدوية للمحور

إن إتقان الحركة اليدوية للمحاور مهارة أساسية في تشغيل ESTUN E300، لأنها ضرورية لتشخيص الأعطال الدقيقة وضبط المواضع بدقة للمحاور المؤازرة. وتُدار المحاور المؤازرة بواسطة محركات مؤازرة، ويمكن التحكم في حركتها اليدوية عبر مفاتيح الأسهم في صفحة Manual—ولا تتطلب هذه العملية بدء الإنتاج الرسمي، مما يجعلها مثالية لتجهيز المعدات قبل التشغيل.

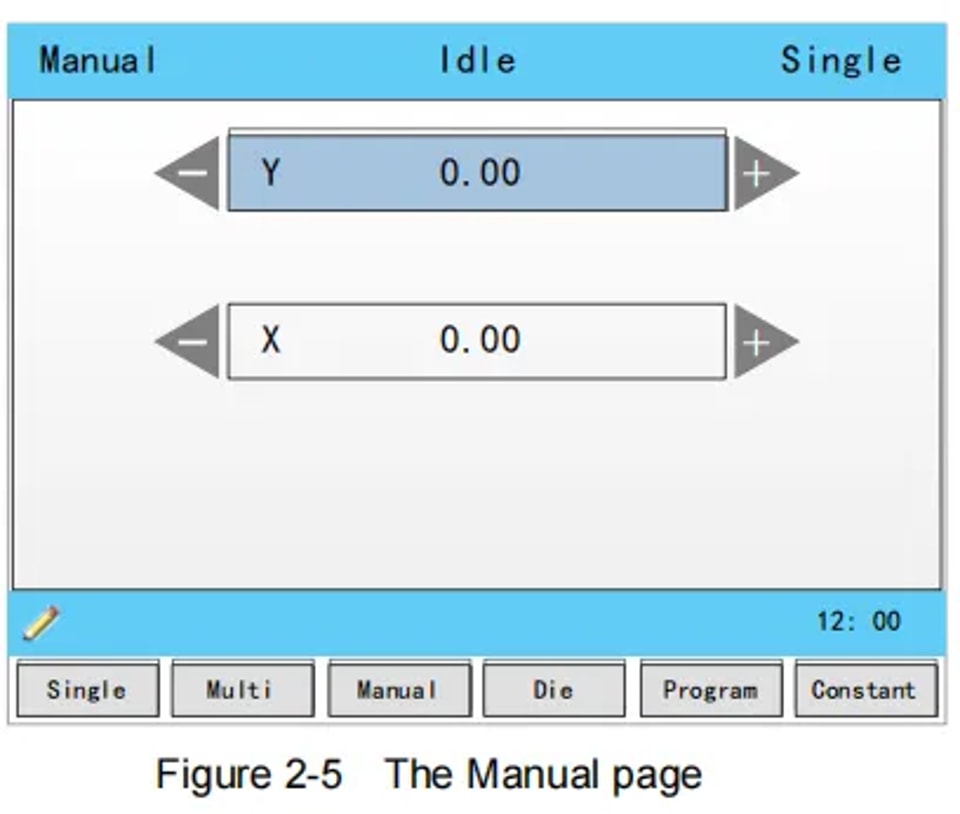

يمكنك الدخول إلى صفحة Manual بالضغط على مفتاح الوظيفة F3 بعد تشغيل الجهاز (يعرض النظام الصفحة الافتراضية). وطريقة التشغيل اليدوي بسيطة:

• اضغط على مفتاحي السهم لأعلى ولأسفل لاختيار المحور المؤازر الذي تحتاج إلى ضبطه؛

• اضغط على مفتاحي السهم لليسار ولليمين لتعيين اتجاه حركة المحور المحدد.

إن الإتقان في هذه العملية الأساسية يضمن الضبط المسبق الدقيق للآلة، مما يضع الأساس لنتائج ثني دقيقة.

تهيئة معلمات القالب

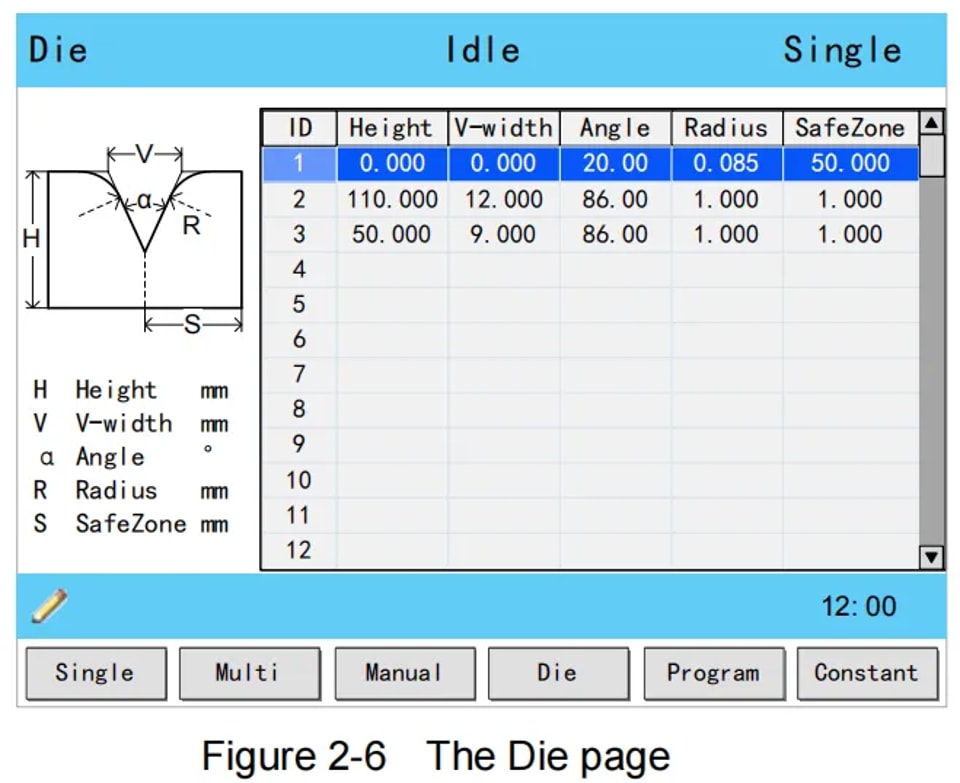

عند استخدام البرمجة المعتمدة على الزاوية في عمليات الثني، فإن التهيئة الصحيحة لمعلمات القالب شرط أساسي للثني الدقيق. يمكنك الدخول إلى صفحة تهيئة معلمات القالب بالضغط على مفتاح الوظيفة F4 في لوحة التشغيل، وطريقة ضبط المعلمات هي كما يلي:

1. اضغط على مفتاحي السهم لأعلى ولأسفل لاختيار معرّف القالب الذي تحتاج إلى تهيئته؛

2. اضغط على مفتاحي السهم لليسار ولليمين للتبديل بين المعلمات القابلة للضبط المختلفة للقالب المحدد؛

3. أدخل قيم المعلمات المطلوبة باستخدام المفاتيح الرقمية على لوحة التشغيل.

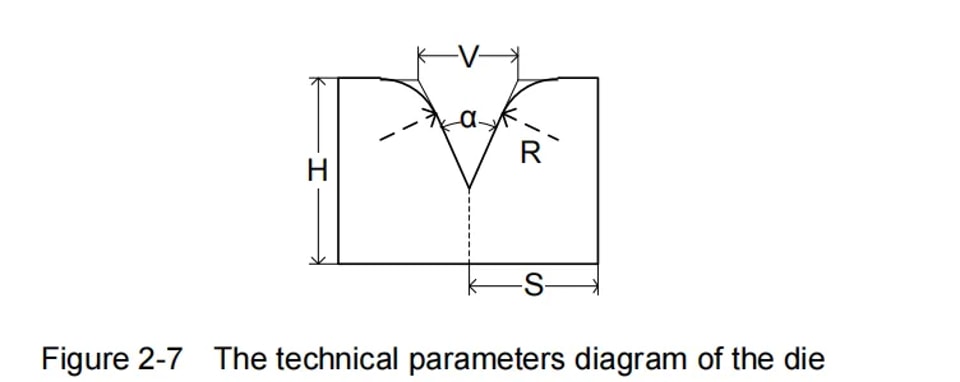

تُعرض المعلمات التقنية للقالب في الشكل 2-7 من دليل المستخدم، وتُعرَّف المعلمات الأساسية كما يلي:

• H (ارتفاع القالب): يُستخدم لحساب عمق الثني للآلة؛

• V (طول فتحة V): المسافة بين الخطوط المماسية المتقاطعة لفتحة V في القالب؛

• α (زاوية القالب): الزاوية الثابتة لفتحة V في القالب؛

• R (نصف قطر حافة فتحة V): نصف قطر التقريب لحواف فتحة V في القالب؛

• S (مسافة الأمان): معلمة مهمة للآلات المزوّدة بمحور R، صُممت لمنع التصادم بين مقبض التشغيل والقالب. وتُحسب مسافة الأمان الدنيا تلقائيًا بواسطة النظام استنادًا إلى أبعاد القالب باستخدام المعادلة: S = FS ＋ V／2 (FS = الجزء المسطح على الجانب الخلفي من مجرى V؛ V = قيمة فتحة القالب).

طرق تصحيح الثني

إن تحقيق نتائج ثني دقيقة باستخدام ESTUN E300 يعتمد على إتقان تقنيات تصحيح الثني. وقبل بدء المعالجة الإنتاجية الرسمية، من الضروري إكمال تشغيل ضبط الآلة: برمجة عملية ثني بسيطة في صفحة Single-Step وتشغيل دورة ثني كاملة واحدة، ثم قياس زاوية الثني الفعلية وعمق الثني ومسافة مقياس الارتداد للقطعة. قارن هذه القيم الفعلية بالقيم المضبوطة في البرنامج لتحديد ما إذا كانت هناك حاجة إلى تعديلات تصحيحية. يدعم ESTUN E300 ثلاثة أنواع أساسية من التصحيح: تصحيح الزاوية، وتصحيح محور Y، وتصحيح محور X، ولكل منها نطاق ضبط وطريقة تشغيل واضحة.

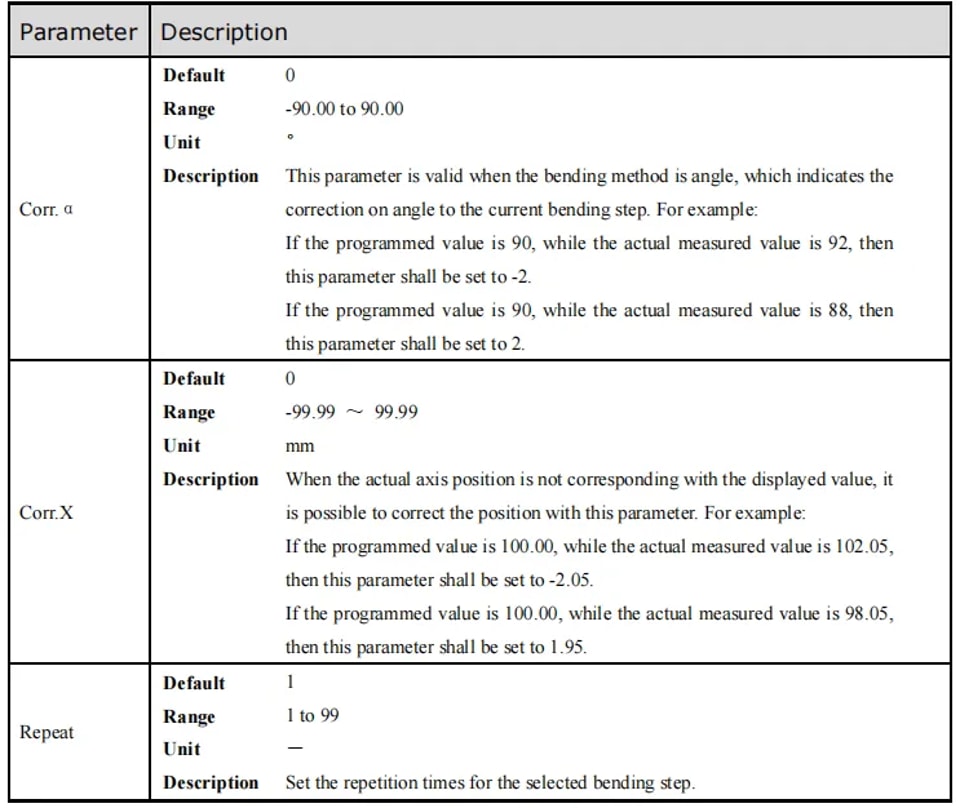

تصحيح الزاوية

يتراوح نطاق ضبط معلمة تصحيح الزاوية (Corr. α) بين -90 و90. إذا كانت زاوية الثني الفعلية للقطعة لا تطابق القيمة المعروضة في البرنامج، فأجرِ التصحيح وفقًا لقيمة الانحراف: على سبيل المثال، إذا كانت الزاوية المبرمجة 90° لكن الزاوية المقاسة فعليًا 92°، فاضبط Corr. α على -2؛ وإذا كانت الزاوية المقاسة فعليًا 88°، فاضبط Corr. α على 2 لتعويض الانحراف.

تصحيح محور Y

يتراوح نطاق ضبط معلمة تصحيح محور Y (Corr. Y) بين -99.999 و99.999، وتُستخدم للضبط الدقيق لعمق الثني. وبالنسبة للبرمجة المعتمدة على العمق، يمكنك تحسين أثر التصحيح من خلال ضبط Corr. Y بشكل متكرر، وتراكم الخبرة العملية، وقياس التغير في عمق الثني لكل درجة من تعديل الزاوية. تضمن هذه العملية التكرارية أن يتوافق عمق الثني الفعلي مع متطلبات التصميم.

تصحيح محور X

يتبع تصحيح محور X (Corr. X) المنطق الأساسي نفسه لتصحيح الزاوية، مع نطاق معلمة قابل للضبط من -99.999 إلى 99.999 لتعديل دقيق لموضع مقياس الارتداد. على سبيل المثال، إذا كان موضع محور X المبرمج 100.00 مم ولكن الموضع المقاس فعليًا 102.05 مم، فاضبط Corr. X على -2.05؛ وإذا كان الموضع المقاس فعليًا 98.05 مم، فاضبط Corr. X على 1.95.

ملاحظة: يتيح وضع Single-Step Programming إيقاف الآلة في أي وقت أثناء عملية الثني، كما يمكن تعديل القيمة المبرمجة لمحور X مباشرةً—لذلك لا تكون الحاجة إلى Corr. X مطلوبة عادةً في عمليات الخطوة الواحدة. أما Multi-Step Programming فيتضمن عدة خطوات ثني متتالية، ويمكن تخصيص Corr. X لكل خطوة على حدة لإجراء تصحيح موضعي مستهدف.

الأسئلة الشائعة (FAQ)

كيفية استكشاف الأخطاء الشائعة في برمجة ESTUN E300 وإصلاحها؟

عند مواجهة أخطاء في البرمجة أو التشغيل على ESTUN E300، فإن الخطوة الأولى هي التحقق من رمز الخطأ المعروض على الشاشة والرجوع إلى قسم وصف رمز الخطأ والحل في دليل المستخدم الرسمي. وفي الوقت نفسه، تأكد من أن جميع توصيلات الجهاز المادية محكمة وأن جميع معلمات العملية مضبوطة وفقًا لمتطلبات الثني. كما يوفر قسم استكشاف الأخطاء وإصلاحها المخصص في دليل المستخدم حلولًا مفصلة للأخطاء الأكثر شيوعًا، وهو مرجع أساسي لحل المشكلات.

كيفية تعزيز دقة مخرجات برمجة ESTUN E300؟

لتحسين دقة مخرجات الثني من برمجة ESTUN E300، تُعد المعايرة المنتظمة للمعدات الإجراء الأساسي—فالمعايرة في الوقت المناسب تضمن بقاء محاور الآلة ومستشعراتها محافظة على دقة القياس وأداء الحركة. بالإضافة إلى ذلك، احرص على ضبط جميع معلمات العملية والقالب بدقة وفقًا لمتطلبات الثني المحددة للقطعة، واضبط معلمات التصحيح (Corr. α, Corr. Y, Corr. X) بناءً على نتائج القياس الفعلية. كما أن الصيانة اليومية المنتظمة للمعدات (مثل تشحيم الأجزاء المتحركة وتنظيف المستشعرات) وتحديث برنامج تشغيل النظام في الوقت المناسب يؤديان دورًا حيويًا في الحفاظ على دقة البرمجة والثني على المدى الطويل.

الخلاصة

إن إتقان العمليات الأساسية ومهارات البرمجة الخاصة بـ ESTUN E300 هو المفتاح لتحسين كفاءة عملك ودقة الثني مع نظام التحكم هذا. وقد غطّى هذا الدليل جميع المعارف الأساسية للمبتدئين، بما في ذلك فهم بنية صفحات الواجهة، وإتقان البرمجة أحادية الخطوة ومتعددة الخطوات، وتشغيل الحركة اليدوية للمحاور، وتهيئة معلمات القالب، واستخدام تقنيات تصحيح الثني، واستكشاف الأخطاء الشائعة وإصلاحها. ومن خلال ترسيخ هذه المهارات الأساسية، ستبني قاعدة قوية لتعلم تقنيات البرمجة والتشغيل الأكثر تقدمًا لـ ESTUN E300 في المستقبل.

إذا كنت ترغب في تطوير مهاراتك في ESTUN E300 بشكل أعمق أو حل تحديات البرمجة والثني المعقدة المحددة، فمن المستحسن الرجوع إلى الموارد التقنية الرسمية الشاملة أو التواصل مع الفريق التقني المتخصص لدى خبراء ESTUN. وللحصول على إرشادات تشغيلية أكثر تفصيلاً أو دعم فني مخصص، يمكنك أيضًا الوصول إلى الوثائق والمواد الإضافية الرسمية للتعلم المستمر وتحسين المهارات.
