معلومات أساسية مهمة حول شفرات القص

بصفتي شخصًا منخرطًا بعمق في هذا القطاع، ألاحظ كثيرًا أن فهم شفرات القص أمرٌ أساسي لضمان الأداء الأمثل للآلات. وفي هذا المقال، «شفرات القص: حقائق أساسية يجب معرفتها»، أهدف إلى تقديم رؤى مهمة حول هذه المكونات الحيوية. وسأصطحبكم عبر الجوانب الأبرز، بدءًا من التصميم والمواد وصولًا إلى استراتيجيات الصيانة، بما يعزز فهمكم واستخدامكم لشفرات القص. سواء كنتم ممارسين ذوي خبرة أو مبتدئين في هذا المجال، فإن هذا الدليل مصمم لمساعدتكم على اتخاذ قرارات رشيدة لمشروعاتكم.

جدول المحتويات

• مقدمة
• المواد
• الإجراءات
• عمليات السلامة
• الصيانة
• التطبيقات

مقدمة

تستخدم ماكينة القص عادةً مواد شفرات مثل T10، و9CrSI، و6CrW2Si، وCr12MoV، وH13، وأنواعًا مختلفة من فولاذ السبائك. وتجد هذه الماكينات تطبيقًا واسعًا في قطاعات متعددة تشمل الصناعات الخفيفة، والطيران، وبناء السفن، والمعادن، والأجهزة القياسية، والأجهزة الكهربائية، ومنتجات الفولاذ المقاوم للصدأ، وبناء الهياكل الفولاذية، والصناعات الزخرفية.

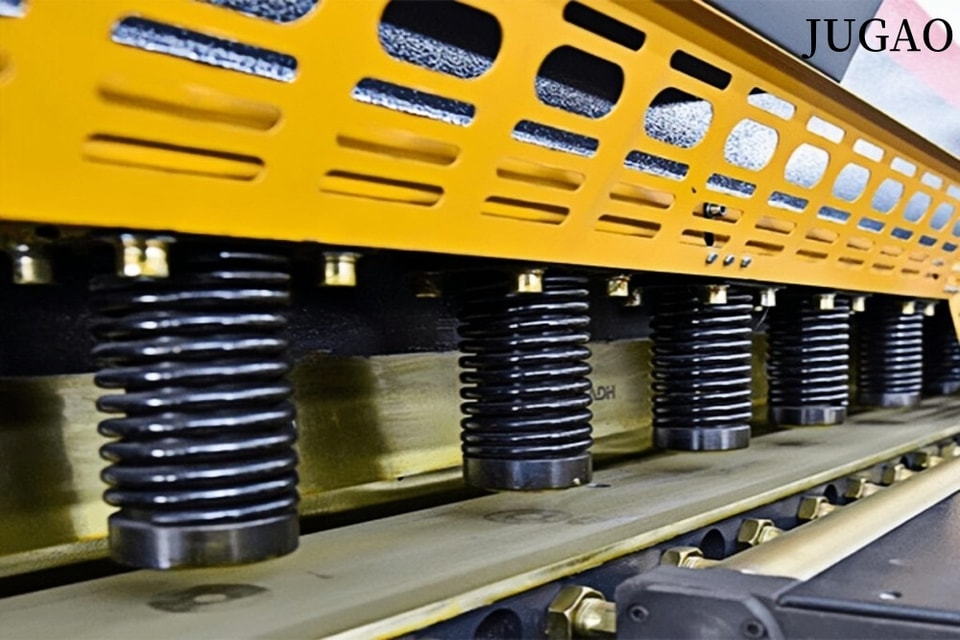

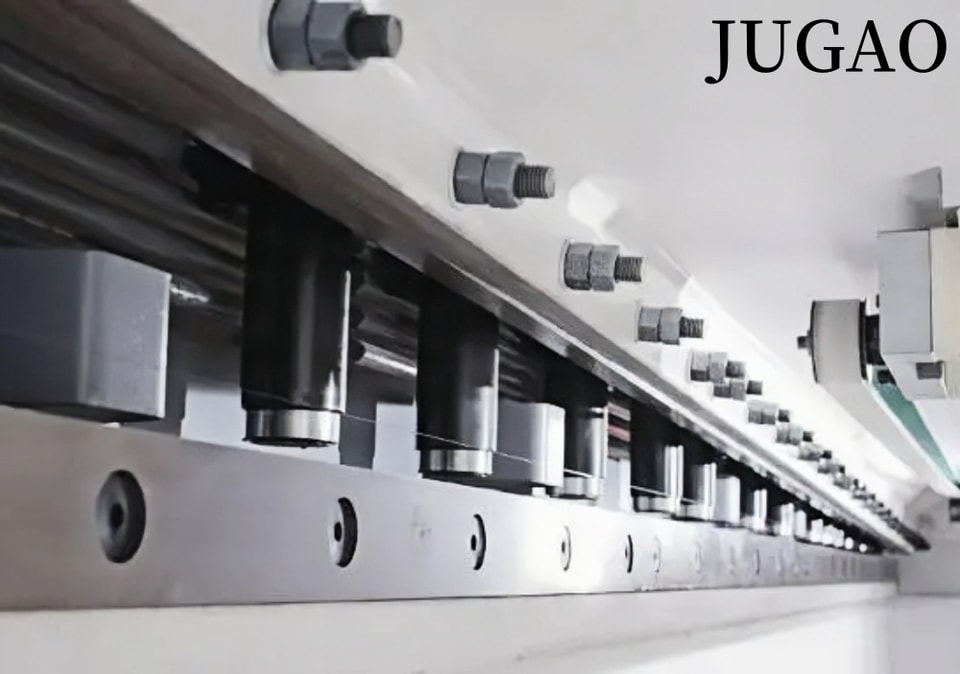

باستخدام شفرة علوية متحركة مع شفرة سفلية ثابتة، تمارس ماكينة القص قوة قص على الصفائح المعدنية ذات السماكات المختلفة من خلال فجوة شفرة مضبوطة على نحو مناسب. وينتج عن ذلك فصل الصفائح وفق الأبعاد المطلوبة. وباعتبارها نوعًا من آلات التشكيل بالطرق، تُستخدم ماكينة القص أساسًا في صناعة تشغيل المعادن. وتشمل التصنيفات الشائعة لماكينات القص النماذج التي تعمل بدواسة القدم (يدويًا)، والميكانيكية، والهيدروليكية المتأرجحة، والهيدروليكية المكبحية.

تُستخدم ماكينات القص كثيرًا في قطع الفراغات ذات الحواف المستقيمة. ويجب أن تضمن عملية القص أن تحقق الأسطح المقصوصة للصفائح متطلبات الاستقامة والتوازي، مع تقليل تشوه الصفيحة إلى الحد الأدنى لتحقيق منتج نهائي عالي الجودة.

المادة

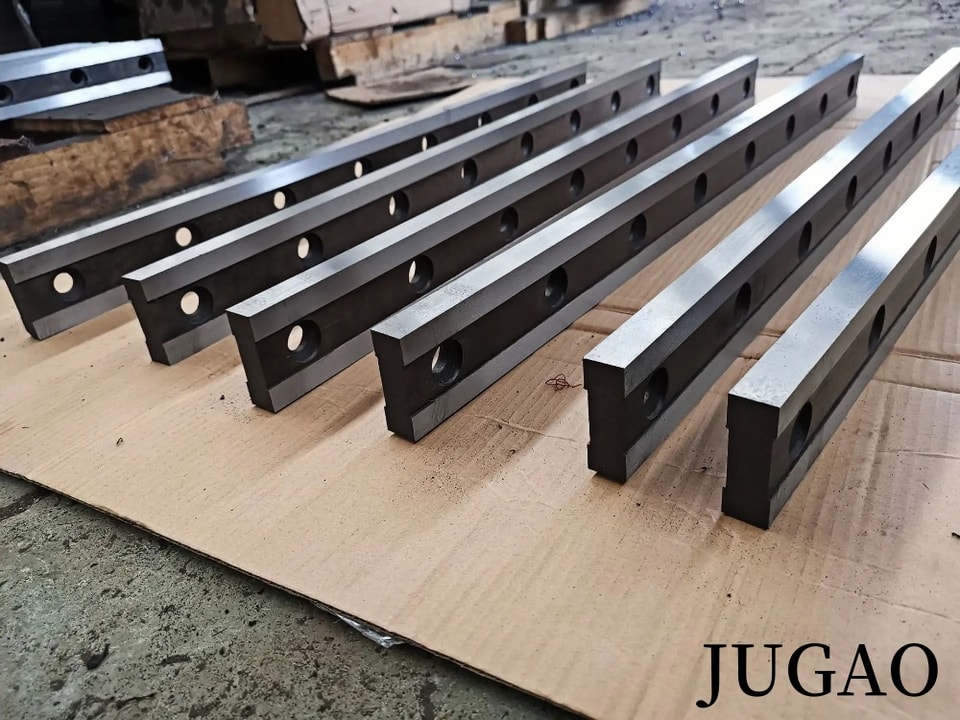

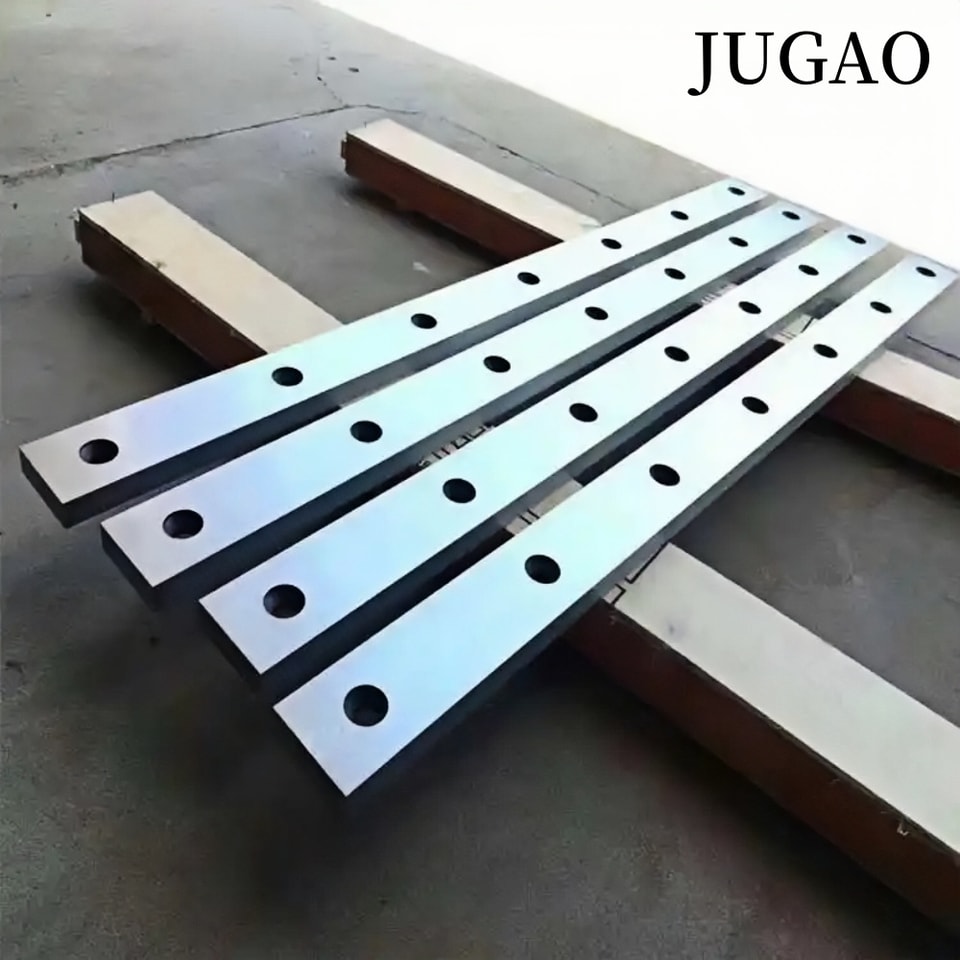

تنقسم مواد شفرات القص إلى ثلاث فئات رئيسية: فولاذ أدوات الكربون، وفولاذ أدوات السبائك المنخفضة، وفولاذ أدوات السبائك.

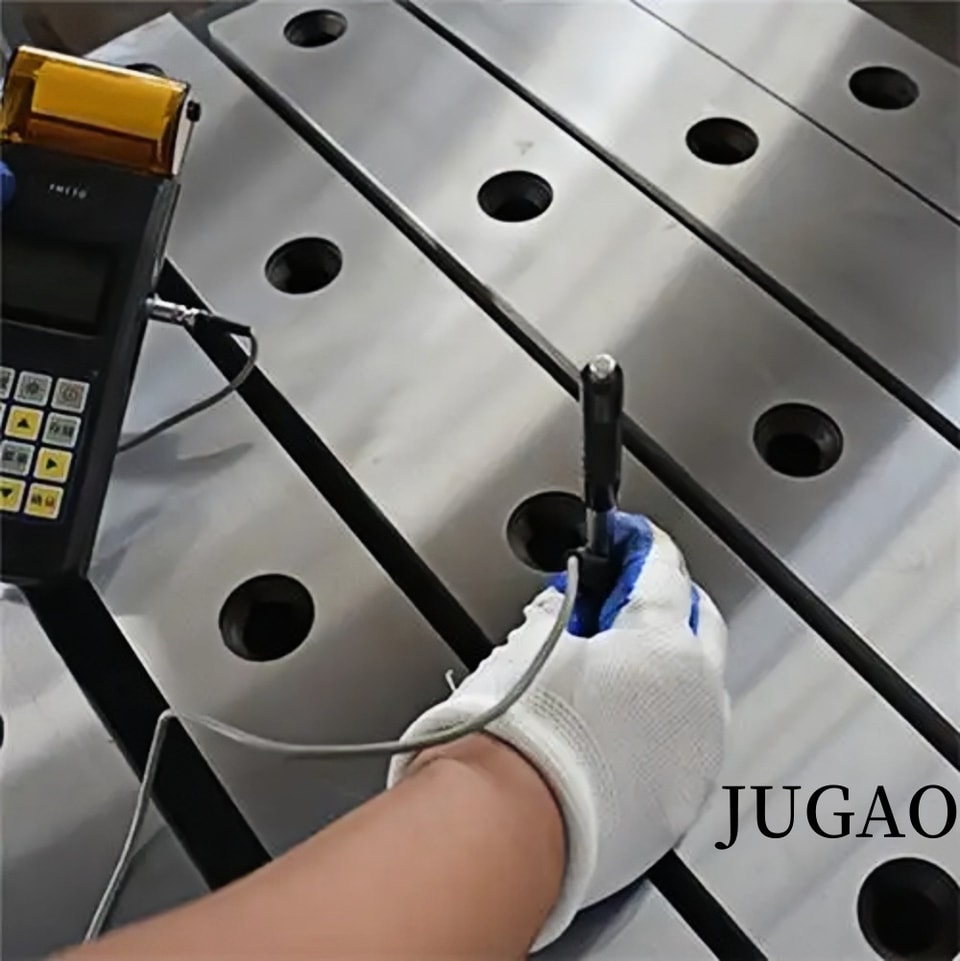

1. فولاذ أدوات الكربون: يشمل فولاذ الكربون عادةً مواد مثل 65، و75، وT8، وT10، وغيرها. وتتراوح صلادة المعالجة الحرارية للشفرات المصنوعة من هذه المواد بين HRC57-59 درجة، ما يجعلها مناسبة لمعالجة الصفائح المدرفلة على البارد منخفضة الكربون القياسية وصفائح A3 الشائعة. وتُعد ميزة هذه المادة، المتمثلة في انخفاض التكلفة وتوفير سعر مناسب للمنتج، مفيدة بشكل خاص عند إعادة تدوير المواد الخردة وقطعها.

2. فولاذ أدوات السبائك المنخفضة: تشمل المواد الشائعة لشفرات فولاذ الأدوات منخفض السبائك 6Crw2sI، وCr5Mo1V، و9CrSi، وCr12MoV. وتتراوح صلادة المعالجة الحرارية لهذه الشفرات بين HRC58-62 درجة، ما يجعلها مناسبة بشكل خاص لقطع الفولاذ المقاوم للصدأ، والصفائح المدرفلة على الساخن، والصفائح المتوسطة والسميكة.

3. فولاذ أدوات السبائك: تتكون مواد شفرات القص المصنوعة من فولاذ الأدوات السبائكي من 4Cr5MoSiV1 (H13K)، و7Cr7Mo2V2Si9 (LD)، وW6Mo5Cr4V2 (6542)، وH13، وغيرها. وتُستخدم الشفرات المصنوعة من هذه المواد لكتل الفولاذ المدرفلة على الساخن، وللقطع الساخن للصفائح الفولاذية المتوسطة والسميكة. والجدير بالذكر أن هذه المواد تتميز بمقاومة عالية لدرجات الحرارة وقلة القابلية للتليين، ما يجعلها مناسبة لعمليات الدرفلة الساخنة والقص الساخن في مصانع الصلب.

التعليمات

1. شغّل ماكينة القص لبضع دورات من التشغيل الخالي من الحمل للتحقق من عملها الطبيعي، وأجرِ اختبارات قطع بسماكات مختلفة، من الرقيقة إلى السميكة. وتأكد من أن المشغل على دراية جيدة بأداء الشفرة في ماكينة القص المقصلة الهيدروليكية.

2. اضبط فجوة الشفرة وفقًا لسماكة اللوح أثناء القطع التجريبي. إن عدم ضبط فجوة الشفرة المناسبة قد يؤدي إلى تقليل عمر الشفرة.

3. فعّل مفتاح مقياس الضغط أثناء عملية القطع وراقب قراءة ضغط الزيت. يجب ألا يتجاوز الضغط 20 ميغاباسكال عند قطع لوح بسمك 12 مم. إن صمام تنظيم الضغط عن بُعد رقم 9 مضبوط في المصنع على 20-22 ميغاباسكال؛ ويُطلب من المستخدمين الالتزام بهذا الضبط وعدم زيادة الضغط عن الحد المحدد لتجنب تلف الماكينة.

4. حافظ على توازن التشغيل الصوتي. وإذا لوحظت ضوضاء في شفرات ماكينة القص المقصلة الهيدروليكية، فأوقف العمل وأجرِ فحصًا.

5. أثناء تشغيل شفرة القص المقصلة الهيدروليكية، تأكد من بقاء أقصى درجة حرارة لخزان الزيت أقل من 60 درجة مئوية. وإذا تجاوزت الحرارة هذا الحد، فيجب إيقاف الماكينة وتركها للراحة.

1. تأكد من أن الملابس الواقية ملتصقة بالجسم، وأحكم الأساور، وتجنب فتح حافة السترة السفلية. ولا ترتدِ الملابس على الماكينة أو تنزعها فوقها أو تعلقها عليها لتفادي التشابك. الخوذ الواقية إلزامية، مع جمع الضفائر داخل القبعة؛ ويُمنع ارتداء التنانير والنعال.

2. يجب أن يكون مشغلو هذه الماكينة على دراية تامة بالهيكل الرئيسي ووظائف وتشغيل شفرة القص المقصلة الهيدروليكية.

3. صُممت هذه الماكينة لقص مجموعة متنوعة من صفائح الفولاذ والنحاس والألمنيوم والمواد غير المعدنية، بشرط ألا تتجاوز سماكة المادة السعة المقدرة للماكينة. ويجب أن تكون المواد خالية من العلامات الصلبة، وخبث اللحام، وتضمينات الخبث، واللحامات، ولا يُسمح بالسماكة الزائدة.

4. تعليمات استخدام شفرات ماكينة القص المقصلة الهيدروليكية:

a. اضبط خلوص الشفرة بما يتناسب مع سماكة المادة المراد قطعها.

b. عدّل القالب أو أداة التثبيت وفقًا لعرض المادة المراد قطعها.

c. نفّذ من 1 إلى 3 حركات خالية قبل تشغيل الماكينة؛ ويمكن بدء القطع بعد التأكد من أن الماكينة تعمل بصورة طبيعية.

5. إذا لوحظت أي مخالفات تشغيلية أثناء الاستخدام، فافصل مصدر الطاقة فورًا وأجرِ فحصًا قبل إعادة التشغيل.

6. عند ضبط الماكينة، تأكد من فصل مصدر الطاقة. وخذ الحيطة لحماية اليدين عند تحريك قطع العمل.

7. حافظ على تزييت جميع مكونات الماكينة بشكل متكرر. ويجب على المشغلين إضافة زيت التشحيم مرة واحدة في كل وردية، بينما ينبغي على الفنيين تشحيم أجزاء المحامل الدوارة مرتين سنويًا.

الصيانة

إن الصيانة السليمة لشفرة القص ضرورية لإطالة عمرها التشغيلي وضمان راحة المستخدم. وتُعد شفرة القص، بوصفها نوعًا من آلات التشكيل بالطرق، مخصصة أساسًا لصناعة تشغيل المعادن. وفيما يلي إجراءات صيانة شفرة القص.

1. الالتزام الصارم ببروتوكولات التشغيل.

2. قبل تشغيل الماكينة في كل مرة، ضع زيت التشحيم وفقًا لما هو محدد في مخطط التزييت. وتأكد من أن الزيت نظيف وخالٍ من الرواسب.

3. نظِّف شفرات القص بانتظام، مع وضع شحم مضاد للصدأ على أي مناطق غير مطلية.

4. استبدل وأعد تعبئة زيت التشحيم في محامل المحرك بانتظام، وأجرِ فحوصات دورية للمكوّنات الكهربائية لضمان التشغيل الطبيعي والآمن والموثوق.

5. افحص بشكل دوري سير المثلث لشفرة ماكينة القص، والمقبض، والمقبض الدوّار، والزر للتأكد من عدم وجود تلف. إذا أظهرت الشفرة تآكلًا شديدًا، فاستبدلها فورًا وبلّغ عن الحاجة إلى قطع غيار.

6. افحص وأصلح المفاتيح والفيوزات والمقابض بانتظام لضمان تشغيل موثوق.

7. قم بتشحيم وتنظيف الماكينة قبل نهاية كل يوم عمل بـ10 دقائق.

8. يُحظر منعًا باتًا تشغيلها من قِبل غير المصرح لهم، ويجب ألا يوقف الماكينة إلا الأشخاص المخولون.

9. اختر فجوة القص المناسبة وفقًا لسُمك اللوح.

10. تأكد من خلو اللوح من الشوائب والأجسام الصلبة.

11. تجنّب قص ولحام الألواح القديمة.

12. امتنع عن القص المفرط للألواح السميكة، واضبط بانتظام الفجوة بين الشفرات العلوية والسفلية.

التطبيق

تُستخدم شفرات ماكينات القص CNC الصغيرة والمتوسطة الحجم في ماكينات القص الهيدروليكية ذات المقصلة، وماكينات القص الهيدروليكية البندولية، وماكينات القص الميكانيكية، وماكينات القص بالدواسة، وغيرها من أدوات الحدادة المتنوعة. وتُستعمل على نطاق واسع في معالجة الصفائح المعدنية، والصناعات الخفيفة، والأجهزة الكهربائية، والمعادن، والأجهزة والقياس، وبناء السفن، والطيران، ومنتجات الفولاذ المقاوم للصدأ، وإنشاء الهياكل الفولاذية، وصناعة الديكور. وتمتد تطبيقاتها إلى مجالات رئيسية عديدة، تشمل المعادن، والتعبئة والتغليف، والورق، والطباعة، والكرتون، وخشب الحدائق، والمطاط والبلاستيك، والغذاء، والمواد الإلكترونية، وبناء السفن، والبناء والإصلاح، وتصنيع السيارات، والمعدات الميكانيكية.
