تشغيل برنامج على ESA S860: دليل خطوة بخطوة

يوفر هذا الدليل منهجية واضحة وخطوة بخطوة لتنفيذ البرامج بكفاءة على نظام ESA S860. ستتعلم الإجراءات الأساسية لإدخال وتشغيل كلٍّ من البرامج الرقمية والرسومية، وهي مهارة أساسية لتحقيق الدقة في تصنيع المعادن. كما سنشرح كيفية إتقان تسلسل الثني، من التنفيذ الآلي إلى التعديلات اليدوية، بما يتيح لك تحسين سير العمل بشكل كبير، وتقليل وقت الإعداد، وتعظيم الإنتاجية الإجمالية.

قائمة البرامج

لدخول قائمة البرامج في ESA S860، يجب اتباع الخطوات التالية:

– اضغط

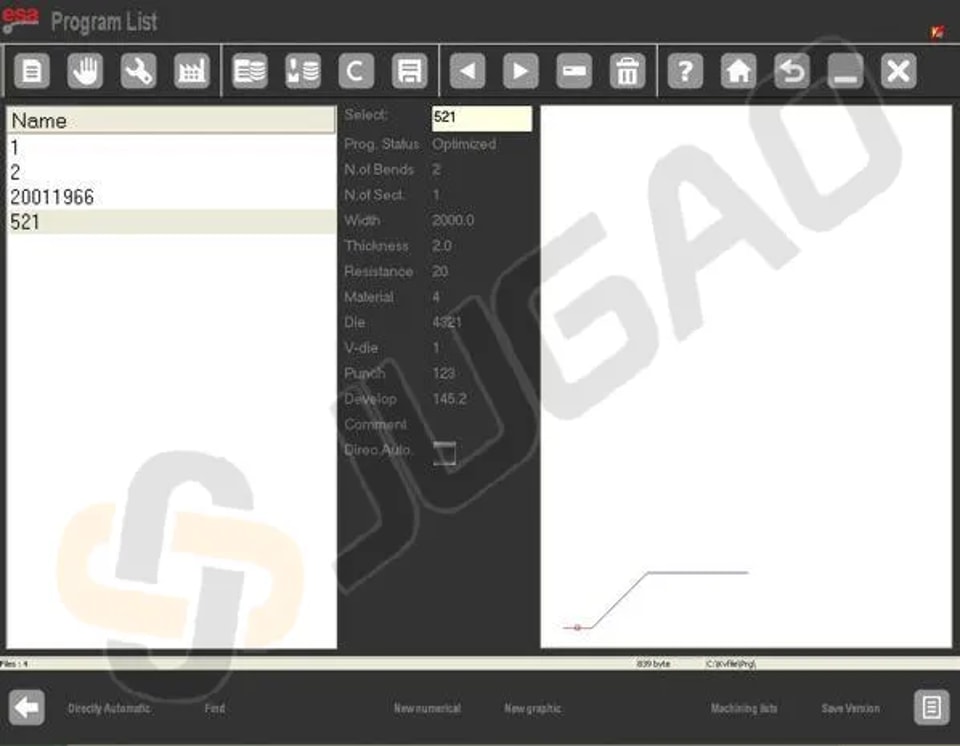

– ستظهر النافذة التالية:

في برنامج ESA S860، تكون النافذة اليسرى هي نافذة القائمة، بينما تعرض المربعات الوسطى بيانات البرنامج المظللة بواسطة المؤشر. وتوفر النافذة اليمنى معاينة لقضيب الثني المقابل لموضع المؤشر. استخدم إصبعك للتمرير بين البرامج المتاحة، مما يبسّط عملية البحث والتنفيذ.

l نظرة عامة على مفاتيح الوظائف:

² [التشغيل المباشر في الوضع التلقائي]:فعّل هذا الخيار لتنفيذ برنامج في ESA S860 مباشرة دون تحرير. يشير المربع الأحمر بجانب DirectAuto إلى التحديد.

² [بحث]:ابحث بسرعة عن برنامج محدد لتنفيذه باستخدام هذه الوظيفة.

² [رقمي جديد]:أنشئ برنامجًا رقميًا جديدًا للتنفيذ الفوري.

² [رسومي جديد]:قم بإعداد برنامج رسومي جديد للتنفيذ لاحقًا.

² [حفظ الإصدار]:احفظ برامجك في إصدار سابق لسهولة استرجاعها وتنفيذها.

عرض قائمة البرامج على USB

l أدخل وحدة USB التي تحتوي على البرامج في المنفذ.

l اضغط المفتاح المخصص لعرض قائمة البرامج.

l يمكنك نسخ البرامج أو إعادة تسميتها أو حذفها كما تفعل مع قائمة الأدوات.

تغيير وحدة العمل

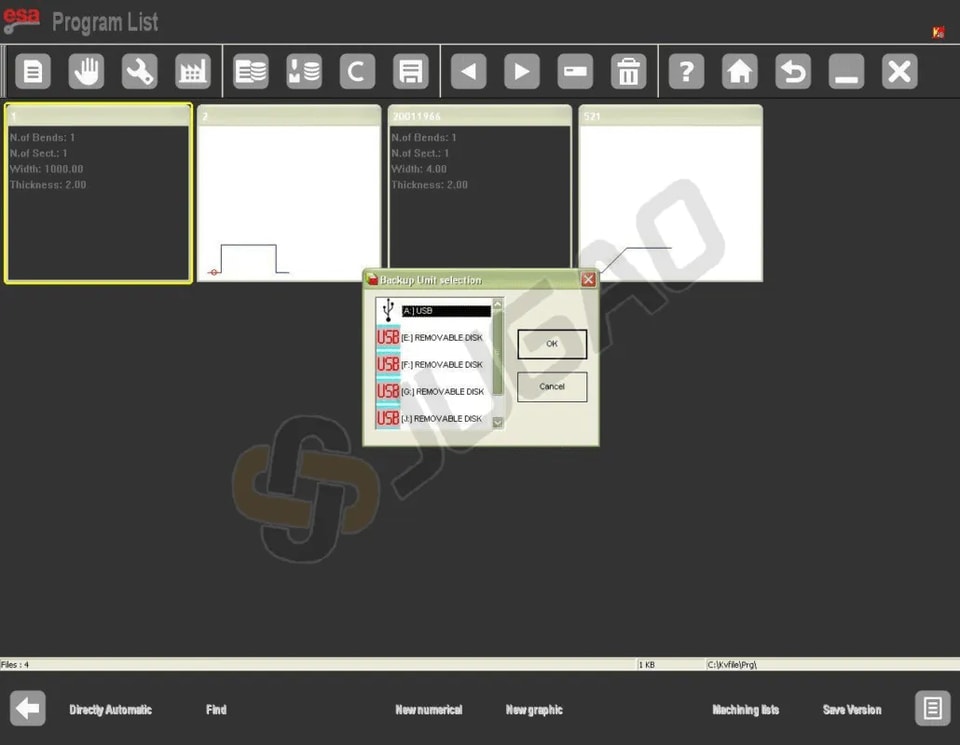

l افتح قائمة البرامج بالضغط على المفتاح.

l اضغط مفتاحًا آخر للوصول إلى القائمة.

l اختر «7 »وحدة النسخ الاحتياطي» لتغيير وحدة العمل.

إدخال البرامج في ESA S860

إن إدخال البرامج بدقة في نظام ESA S860 يضمن أن النتائج النهائية تفي بالمواصفات المطلوبة. إليك كيفية تنفيذ برنامج في ESA S860 بفعالية.

إدخال برنامج رقمي

الخطوة 1: الانتقال إلى وضع إدخال البرنامج

لإدخال برنامج رقمي جديد، يجب:

– اضغط

ستُفتح شاشة البداية:

في الشاشة يتم اختيار[برنامج ثني جديد] بالضغط على

الخطوة 2: إدخال البيانات بدقة

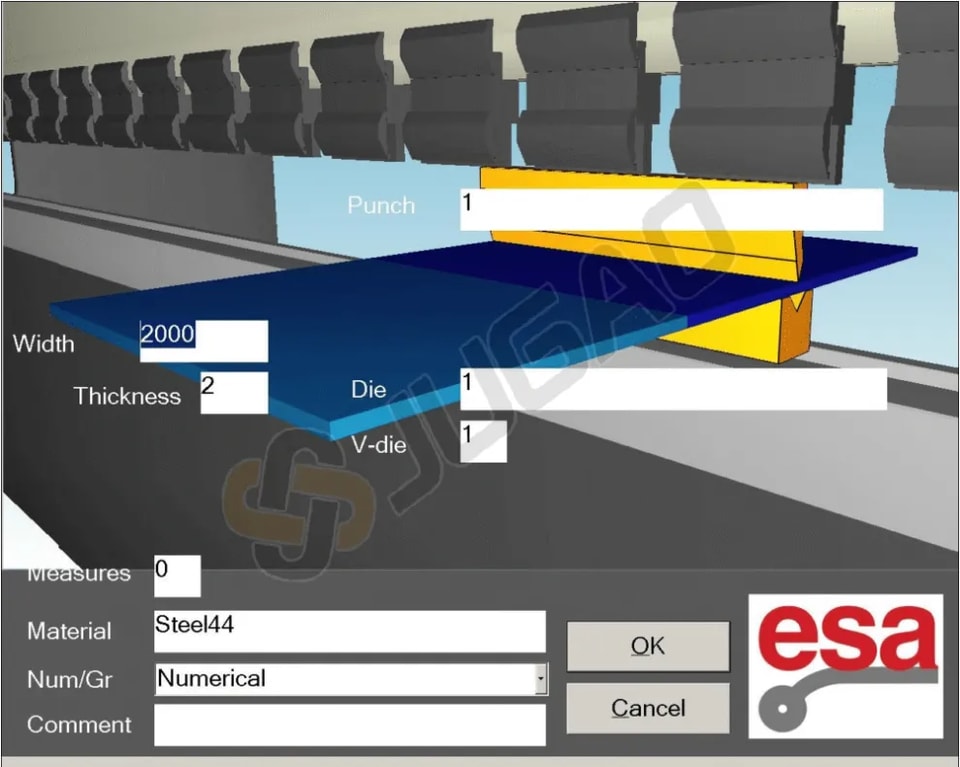

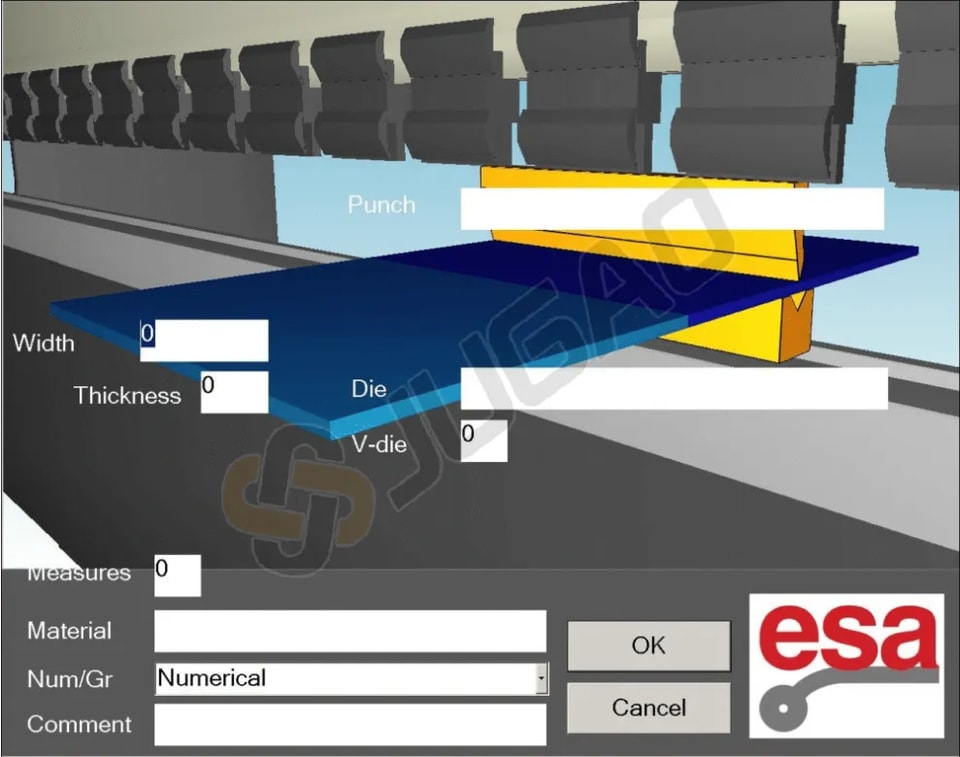

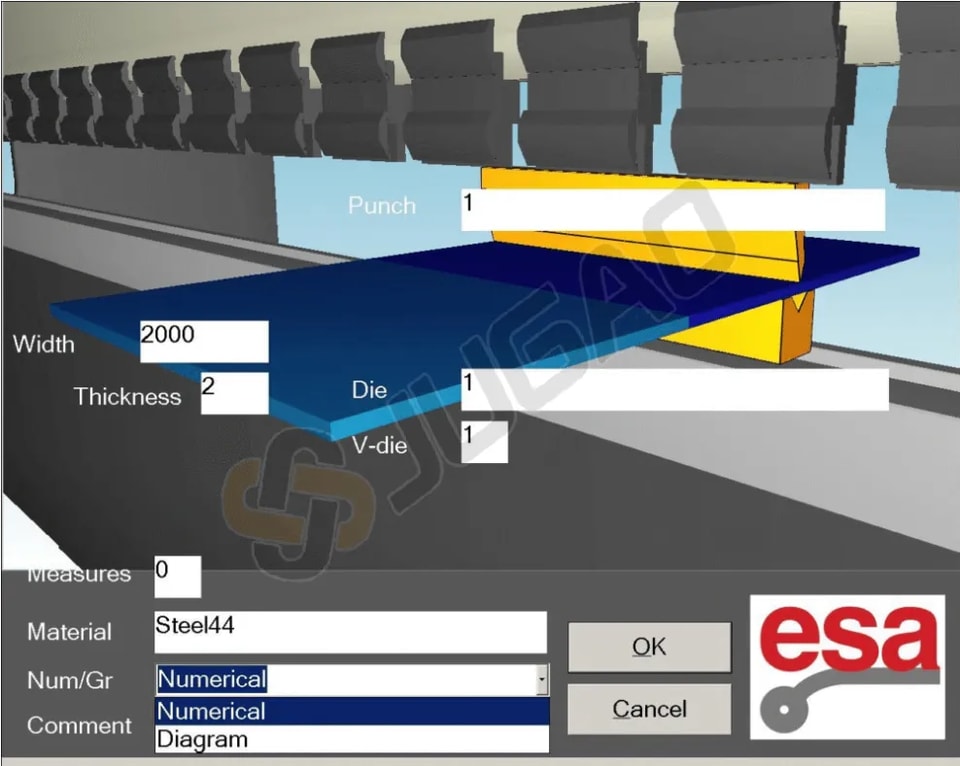

ستُفتح نافذة لإدخال بيانات البرنامج. يرجى ملاحظة أن وضع اللمس يوفر إمكانية التمرير:

1. اختر السنّ العلوي: انقر لفتح قائمة المثقب واختر المثقب المرسوم مسبقًا بنقرة مزدوجة أو لمسة مزدوجة.

2. اختر القالب: في محرر البرنامج، اختر القالب المُرسوم مسبقًا. سيظهر كلا الاختيارين في البرنامج.

3. أدخل تجويف القالب: أدخل رقم تجويف القالب؛ وأدخل «1» إذا كان هناك تجويف واحد فقط.

4. حدِّد أبعاد الصفيحة المعدنية: أدخل عرض الصفيحة وسُمكها.

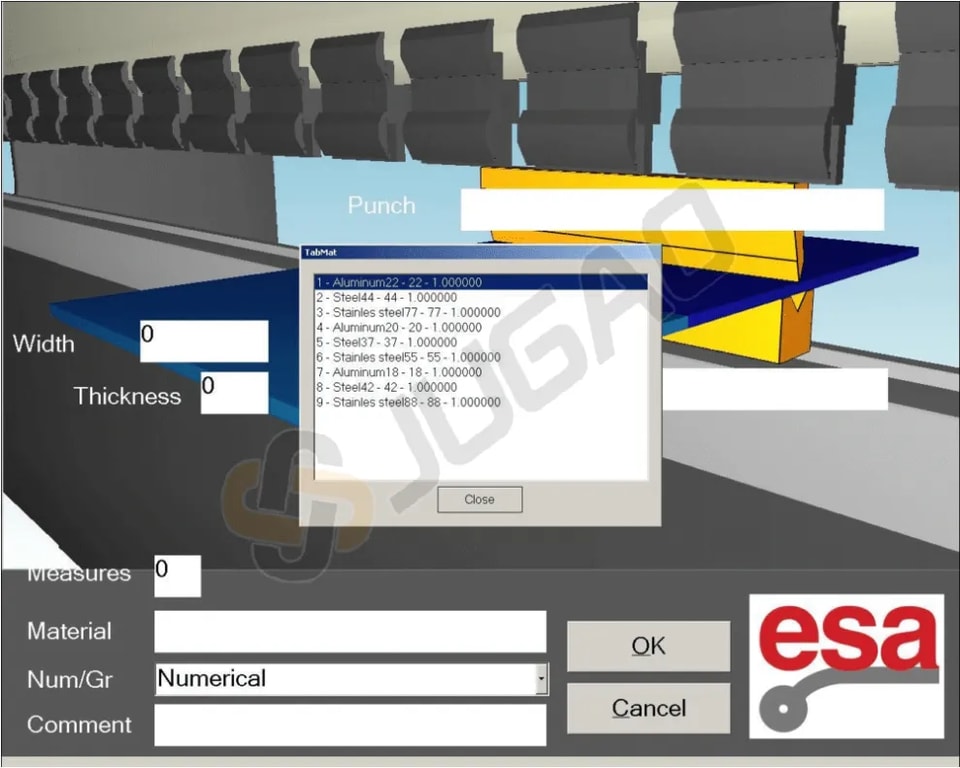

5. اختر المادة: استخدم جدول المواد لاختيار المادة ومقاومتها بسرعة.

بعد اختيار المادة، ستظهر في الحقل NAME كما هو موضح في جدول المواد.

اضبط أن البرنامج رقمي في الحقل Num / Gr.

لتأكيد البيانات، اضغط على[تأكيد]، مما يتيح الوصول المباشر إلى شاشة الإعدادات.

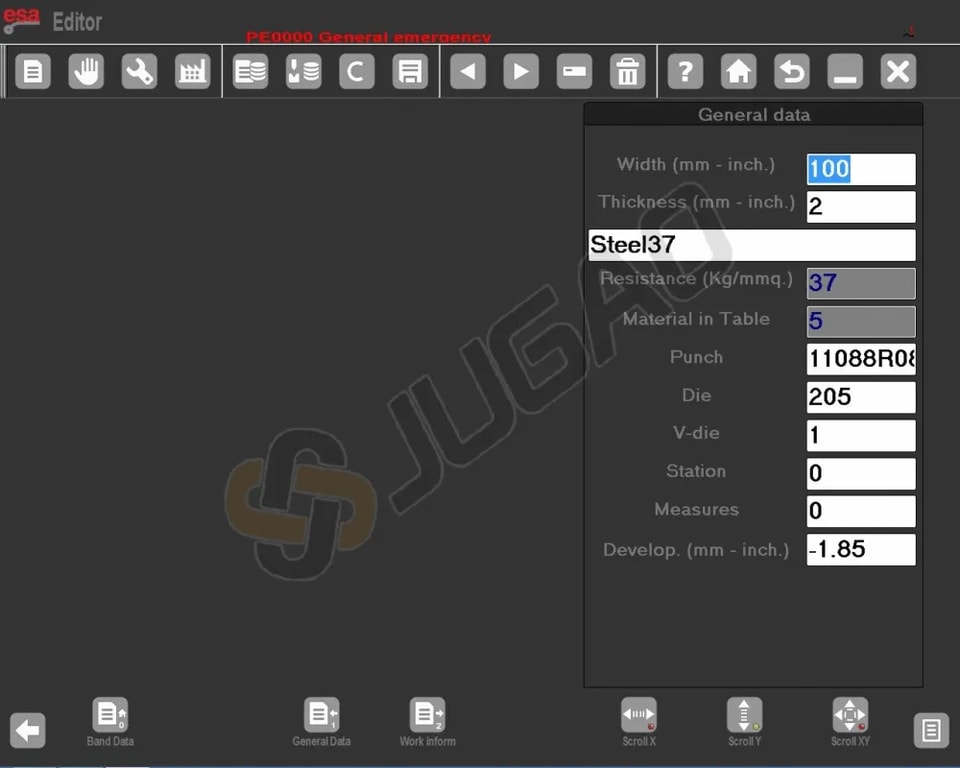

من شاشة الإعدادات، وبالضغط على مفتاح الوظيفة هذا، تنتقل إلى شاشة البيانات العامة.

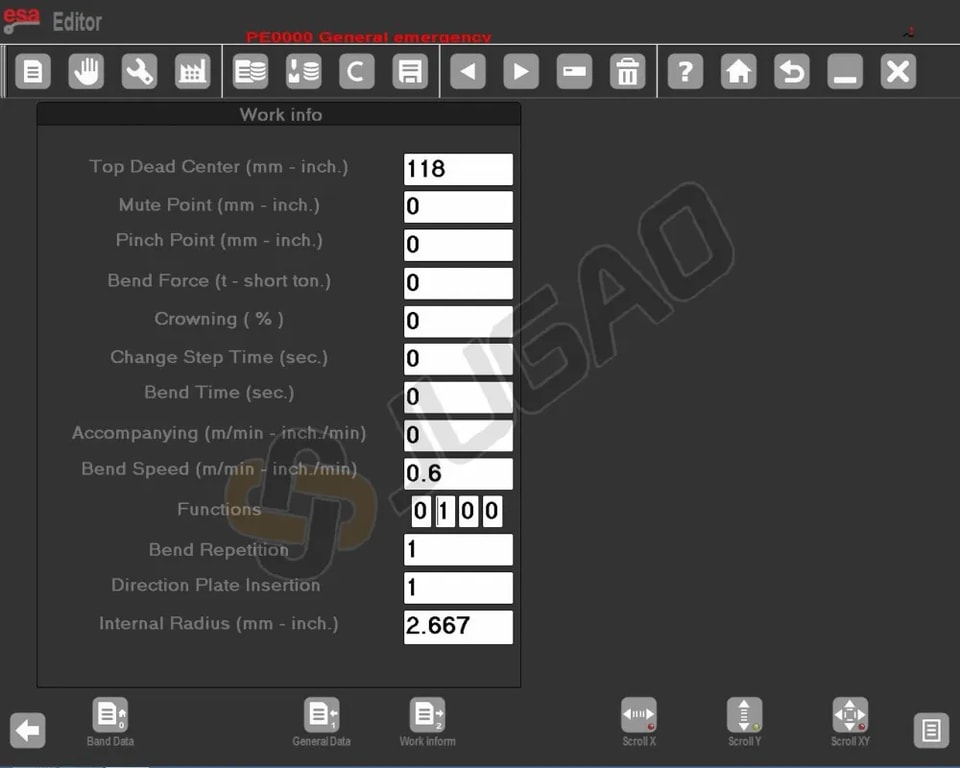

كما يمكنك أيضًا من شاشة الإعدادات، وبالضغط على مفتاح الوظيفة هذا، الانتقال إلى شاشة بيانات العمل:

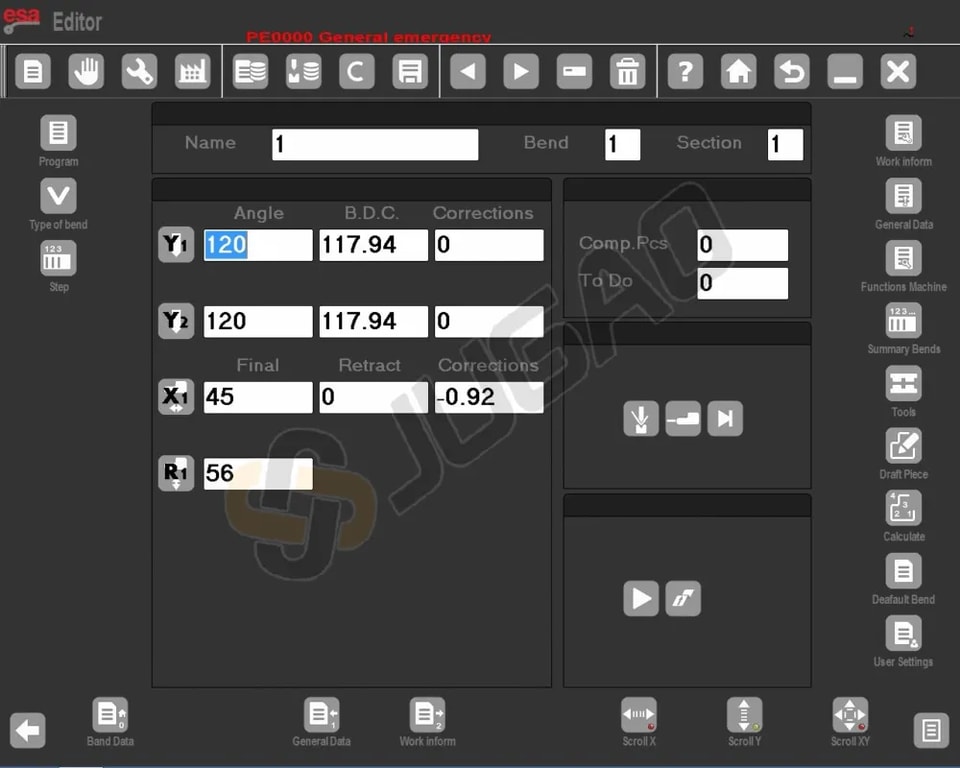

إعداد الثنيات

1. ضبط زوايا الثني: حرّك المؤشر إلىزاوية Y1، ثم أدخل زاوية الثني المطلوبة في الحقل.

2. ضبط أطوال الثني: أدخل طول الثني المطلوب في الحقلFinali X1.

3. الحسابات التلقائية: ستُحسب بيانات الثني الأخرى تلقائيًا، لكن يمكنك تعديلها حسب الحاجة.

عرض بيانات العمل

-اضغط هذا المفتاح.ستعرض نافذة البيانات الأساسية مثلP.M.S, P.C.V، وP.C.Lللثنية.

إدارة الثنيات

1. نسخ ثنية: انتقل إلى الثنية المطلوبة، وافتح القائمة، ثم اخترنسخ خطوة لتكرار الثنية في نهاية القسم.

2. إدخال ثنية: انتقل إلى الموضع بعد نقطة الإدراج المطلوبة، وافتح القائمة، ثم اخترإدخال خطوة.

3. إدخال ثنية منسوخة: مشابه لإدخال ثنية، ولكن بعد النسخ، استخدم نسخ خطوةمرة أخرى من أجل التموضع الدقيق والتكرار.

تعريف الكلندرة

4. تفعيل الكلندرة: افتح القائمة، ثم اختر[الكلندرة]وظيفة

5. إدخال البيانات: أدخل الزاوية، ونصف القطر، وطول الخطوة، وموضع التوقف الابتدائي.

تعريف الكبس والتهذيب (الانحناء والسحق)

أدخل 0.0 في حقل زاوية Y1؛ وستأخذ قيمة وصول الكباس في الاعتبار عمق التجويف والسماكة. ولضمان سرعة أكبر في البرمجة يمكن تعريف عملية الكبس بإدخال قناع الإعداد مباشرةً.

- اضغط هذا المفتاح لفتح القائمة

- اضغط مفتاح وظيفة الكبس

تصحيح الكبس

-أدخلقناعالتصحيحات بالضغط على

-زد القيمة إذا كان الانحناء مسطحًا أكثر من اللازم. ثم اضبط الارتفاع Y2 بعد ذلك.

-غيّر P.M.I. باستخدام [معامل التصحيح]. ألغِ باستخدام[تجاهل التصحيح].

عمليات السكّ أو القولبة

ولضمان سرعة أكبر في البرمجة، يمكن تنفيذ عملية السكّ أو القولبة ببساطة:

-اضغط هذا المفتاح لفتح القائمة

-اختر مفتاح وظيفة السكّ

تصحيح السكّ

ضبط نقطة القاع السفلى: خفّض القيمة إذا كان السطح ضحلًا، وارفعها إذا كان عميقًا. استخدم[معامل التصحيح] إذا لزم الأمر.

تعريف الانحناء المخروطي

-تأكد من أن المحور X2 مهيأ للعمل المخروطي ومثبت بشكل صحيح، سواءً بشكل تدريجي على القضيب X1 أو كمحاور مستقلة.

-أدخل موضع التوقف الابتدائي في X1. استخدم مفتاح الوظيفة المخروطية

، ثم أدخل الزاوية المطلوبة (من -45 إلى 45 درجة)، وأكّد.

-الزوايا الموجبة تضبط X2 وZ1 وZ2؛ أما الزوايا السالبة فتؤثر في X1 وZ1 وZ2. أعد إدخال الانحناءات الجديدة إذا أُجريت تعديلات.

الانحناءات خارج التجويف

1. إدخال مباشر:أدخل قيم الانحناء النهائي فيP.M.I Y1و P.M.I Y2.

2. تعديلات البرنامج:تأكدP.C.Lو P.C.Vتعكس الحقول قيماً تتجاوز الارتفاعات النهائية النظرية.

3. التحقق من الارتفاع:حافظ على ترتيب الارتفاع الصحيح لتنفيذ البرنامج تلقائياً.

إدخال برنامج رسومي

الخطوة 1: اختر خيار الإدخال الرسومي

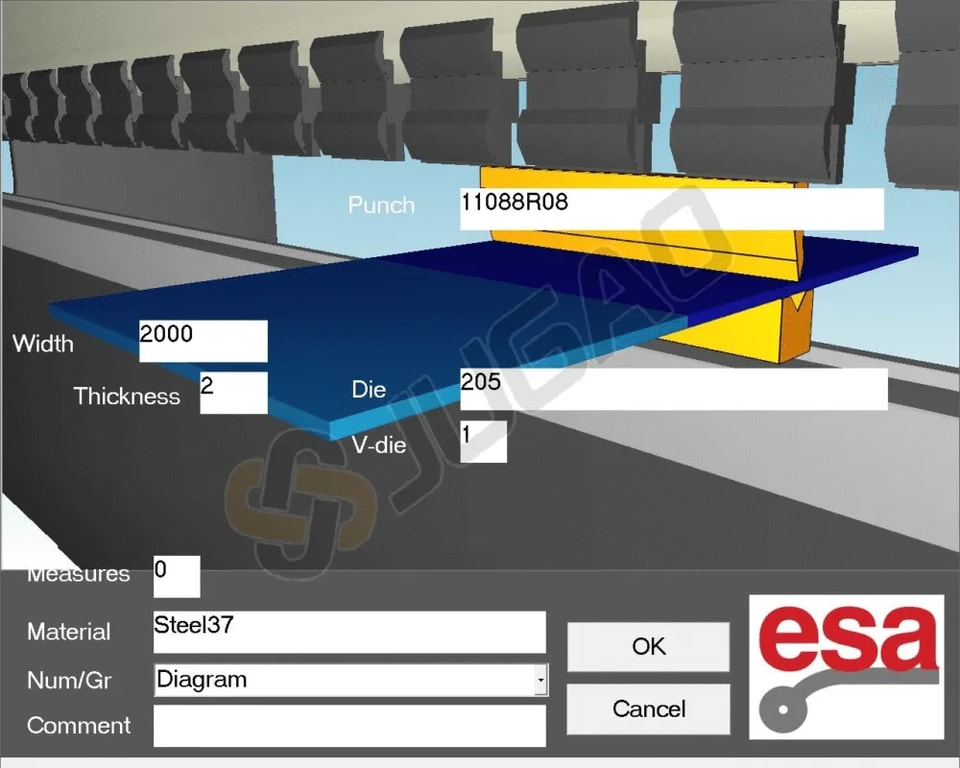

في شاشة بيانات البرنامج، اختر «Graph» ضمن Num/Gr.

لتنفيذ برنامج في ESA S860، ابدأ بإدخال عرض الصفيحة والسماكة، ثم اختر المادة من جدول المواد، وبعدها حدّد محطة العمل، وتفاصيل القالب، واتجاه التجويف، وتفاصيل اللكمة، إلى جانب أي ملاحظات اختيارية.

الخطوة 2: استخدام أدوات التصميم

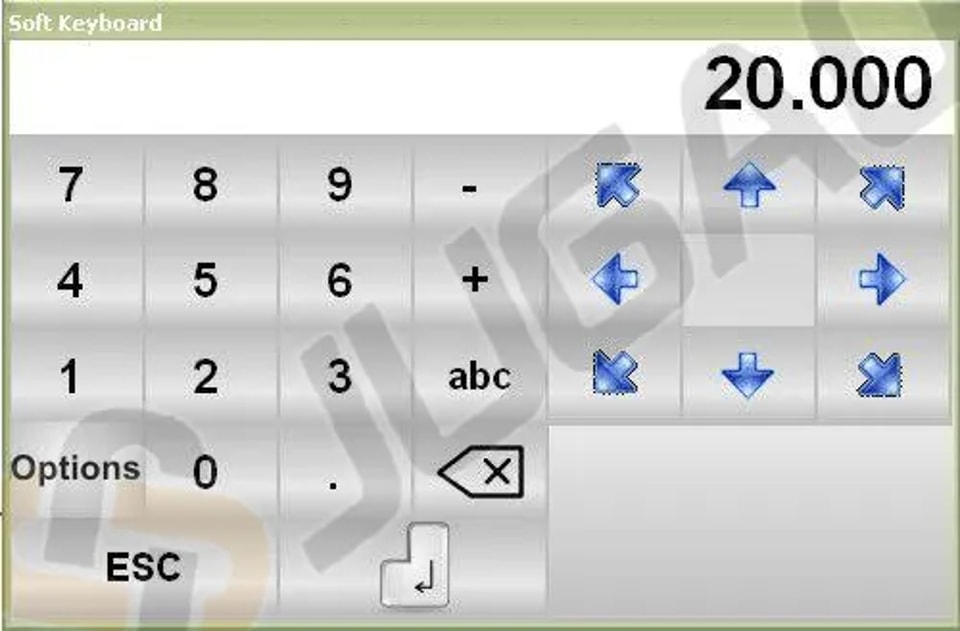

باستخدام لوحة المفاتيح البرمجية يمكنك:

l تعديل طول المقطع:غيّر طول المقطع الأول بإدخال ارتفاع جديد، ثم أكّد، واختر سهماً أزرق لعرض زوايا الثني التالية تلقائياً.

l تعيين زاوية المقطع:استخدم الأسهم السبعة (45، 90، 135، 180، -135، -90، -45) لضبط الزوايا بسرعة.

l إدخال الزاوية يدوياً:إذا كانت «pincushion» متوقفة، فاضغط على حقل ALPHA لإدخال الزوايا يدوياً.

l إدخال الطول والزاوية:اضغط على مركز الخط لإدخال الطول أو اضغط على نقاط التقاطع.

l تكبير وضبط العرض:استخدم شريط ZOOM لتكبير العرض وتحريكه لعرض أفضل

l التنقل باستخدام CALCULATE:اضغط على CALCULATE واسحب رسم الماكينة لضبط موضعه، مما يحسن التخطيط في وضعي شبه التلقائي والتلقائي في ESA S860.

كيفية تنفيذ رسم قطعة

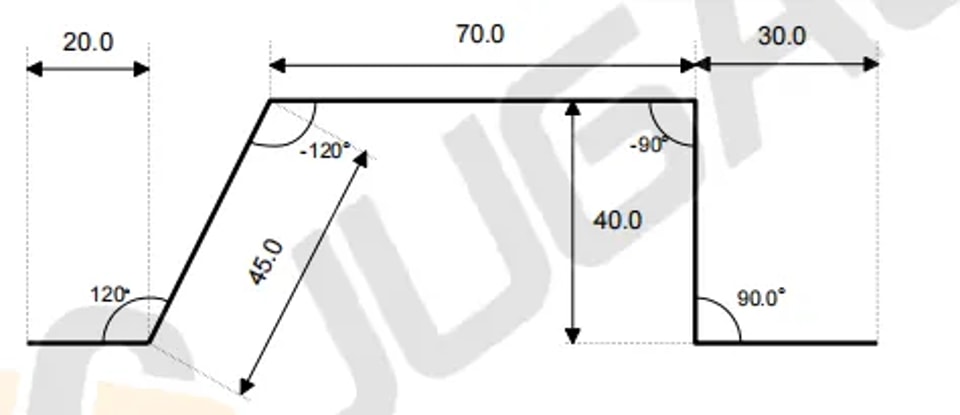

لنفترض أننا نريد رسم القطعة الموضحة في الشكل أدناه:

1. ابدأ وضع الرسم:ضع المؤشر فيالحقل lلإعداد الإحداثيات القطبية.

2. القسم الأول:

² أدخل الطول (20.0) فيالحقل l.

² أدخل الزاوية (120.0°) فيالحقل α.

3. القسم الثاني:

² أدخل الطول (45.0) فيالحقل l.

² أدخل الزاوية (-120.0°) فيالحقل α.

4. القسم الثالث:

² أدخل الطول (70.0) فيالحقل l.

² أدخل الزاوية (-90.0°) فيالحقل α.

5. القسم الرابع:

² أدخل الطول (20.0) فيالحقل l.

² أدخل الزاوية (90.0°) فيالحقل α.

6. القسم الخامس:أدخل الطول (30.0) فيالحقل l، ثم اضغط[ENTER]للإتمام.

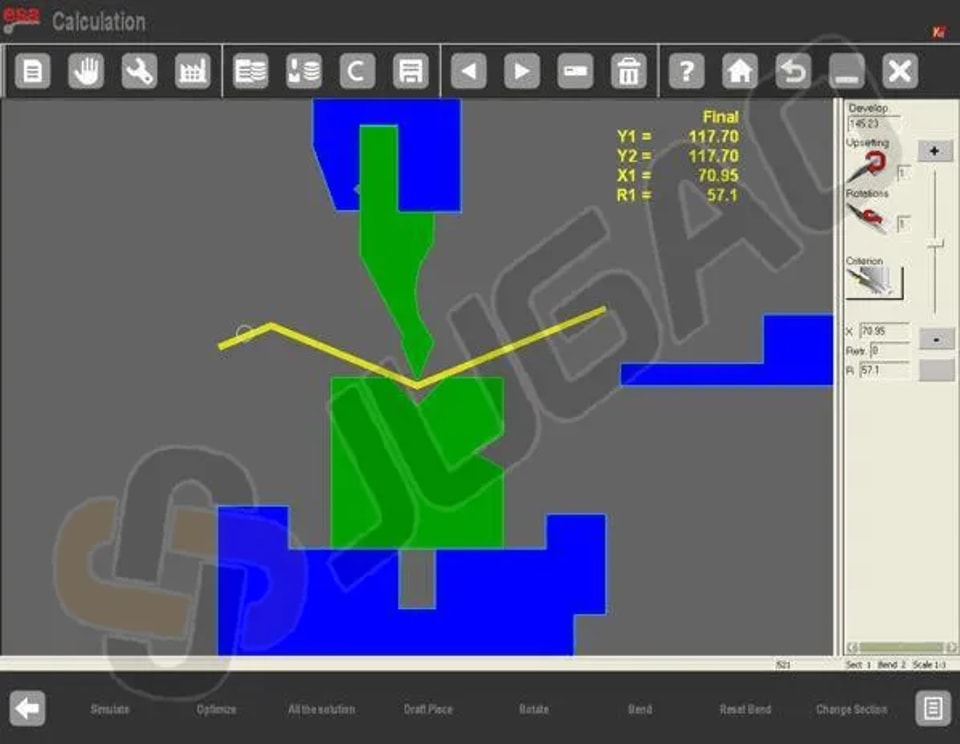

حساب تسلسل الثني

للحصول على أفضل النتائج، يُعدّ حساب تسلسل الثني في البرنامج على ESA S860 أمرًا بالغ الأهمية.

الحساب التلقائي لتسلسل الثني

يمكن للبرنامج على ESA S860 حساب تسلسل الثني تلقائيًا، بما يضمن تحسين ترتيب الثنيات لرفع الكفاءة. ما عليك سوى تفعيل «الحساب التلقائي للثني» من الإعدادات ليقوم النظام بحساب أفضل تسلسل لثنياتك.

الحساب اليدوي لتسلسل الثني

عند استخدام البرنامج على ESA S860، قد تكون هناك حاجة أحيانًا إلى تدخل يدوي. احسب تسلسل الثني يدويًا باستخدام الدليل اليدوي، ثم أدخل التسلسل في النظام لضمان ضبط دقيق. هذا النهج يعزز المرونة والدقة داخل البرنامج على ESA S860.

كيفية ثني صندوق

1. إنشاء قسمين: الثنيات الأفقية والثنيات الرأسية، سواء في الوضع الرسومي أو الرقمي.

2. التنفيذ بالتسلسل: ابدأ بالقسم ذي أقل عرض للصفائح لضمان الدقة.

3. إضافة/حذف الأقسام:

² للإضافة، اضغط [تغيير القسم].

² للحذف، افتح القائمة واختر «حذف القسم». سيؤدي ذلك إلى إعادة الضبط إلى الثني 1 من القسم 1.

تنفيذ برنامج على ESA S860

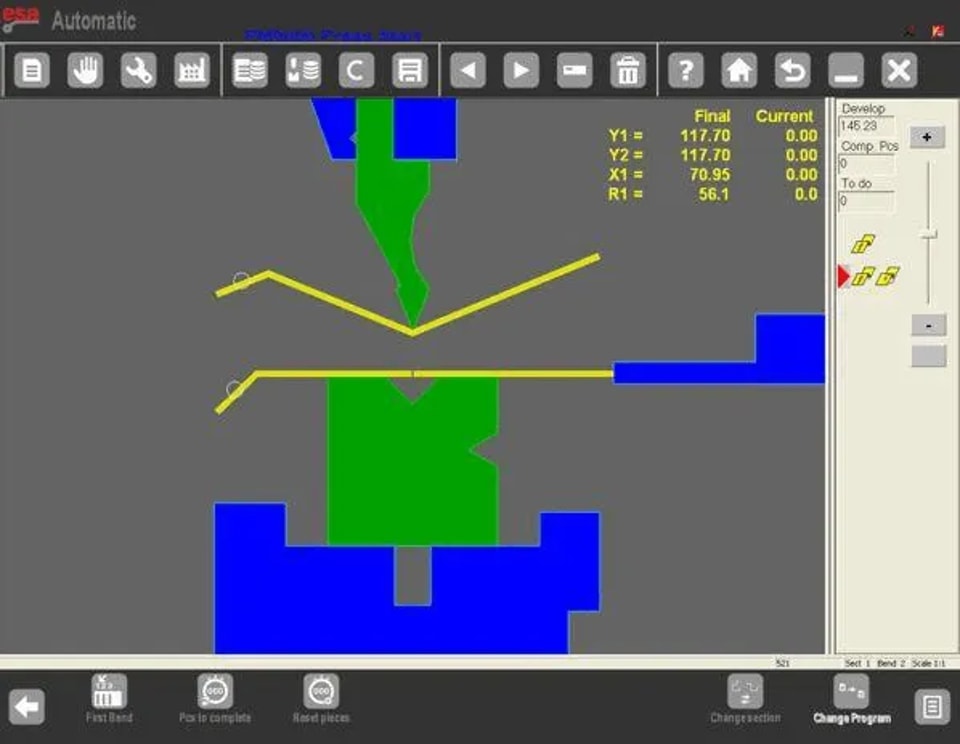

التنفيذ في الوضع التلقائي

ابدأ بالضغط على هذا المفتاح بعد إعداد برنامج رقمي أو رسومي في ESA S860.

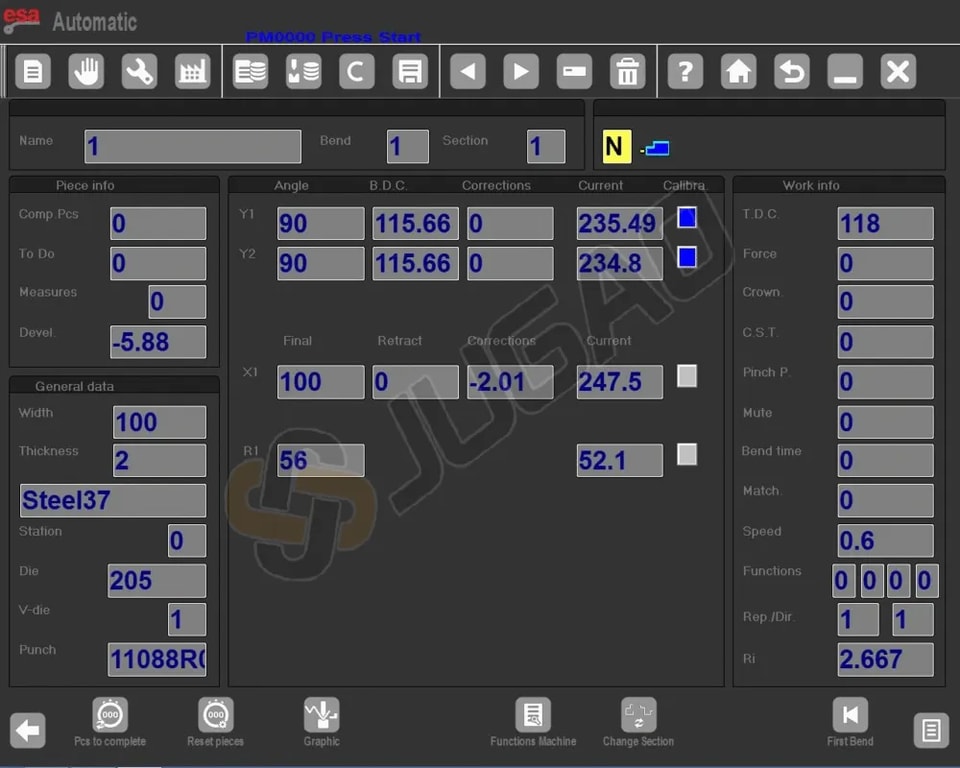

القالب الرسومي التلقائي

اضغط على[رسومي] لعرض القالب الخاص ببرنامج رسومي محسوب.

l النافذة الرئيسية:يعرض أجزاء الماكينة، والسنّ، والقالب، والقطعة قبل/بعد الثني.

l إرشادات الاتجاه:تقدّم تعليمات حول التثبيت أو التدوير للصفائح أثناء عمليات الثني.

l عرض البيانات:تفاصيل الثني وعدّاد القطع، مع عرض ارتفاعات المحاور باللون الأصفر.

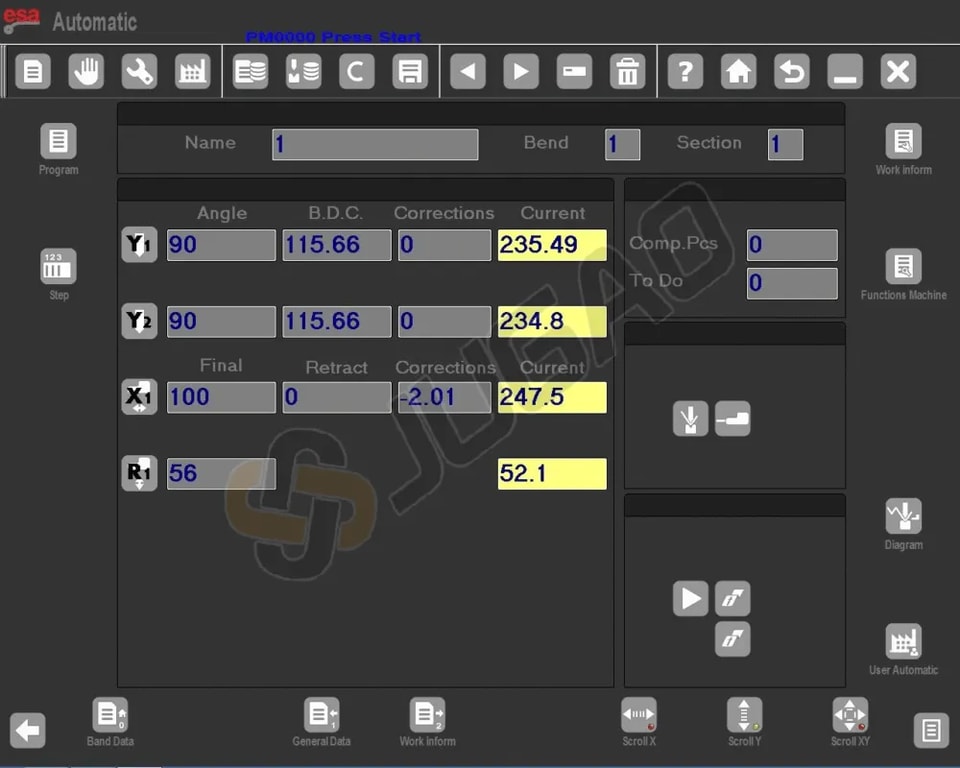

القالب الرقمي التلقائي

l عرض ارتفاعات المحاور:يعرض ارتفاعات المحاور الحالية؛ ولا يُسمح بإجراء تغييرات في الوضع التلقائي.

l اتجاه القطعة:يقدّم إرشادات لكل ثنية، مثل التثبيت أو التدوير.

l تبديل حجم العرض:

² اضغط للحصول على حجم مضاعف، على غرار Kvara S 860 PC وS 660W.

² اضغط مرة أخرى للحصول على حجم مفرد.

الخلاصة

باختصار، يتطلب تشغيل برنامج على ESA S860 استخدامًا فعّالًا لعدة وظائف أساسية. وتشمل الخطوات الرئيسية عرض ارتفاعات المحاور الحالية بشكل صحيح في الوضع الرقمي التلقائي، واتباع التعليمات الدقيقة لتوجيه القطعة أثناء عمليات الثني، والتبديل بين أحجام العرض حسب الحاجة لتسهيل الاستخدام.

إذا كنتم بحاجة إلى مزيد من الدعم الفني أو لديكم أي أسئلة إضافية، فإن فريقنا متاح دائمًا للمساعدة. كما نحثكم على استكشاف وثائقنا الشاملة لاكتساب فهم أعمق والاستفادة الكاملة من إمكانات نظام ESA S860 الخاص بكم.
