تعديل الارتفاع المتساوي الحر لقالب مكبس الثني

الضبط المتساوي الحر للارتفاع (الضبط المسبق لارتفاع القالب)

الغرض: التأكد من أن القالبين العلوي والسفلي على الارتفاع نفسه في الحالة الحرة، لتجنب أخطاء الثني أو تلف القالب الناتج عن عدم توازن القوة.

1. التحضير

- أوقف تشغيل المعدات، ثم ركّب القالبين العلوي والسفلي وثبّتهما مبدئيًا.

- نظّف الزيت أو الشوائب من سطح القالب وتأكد من أن سطح التلامس مستوٍ.

2. ضبط الارتفاع يدويًا

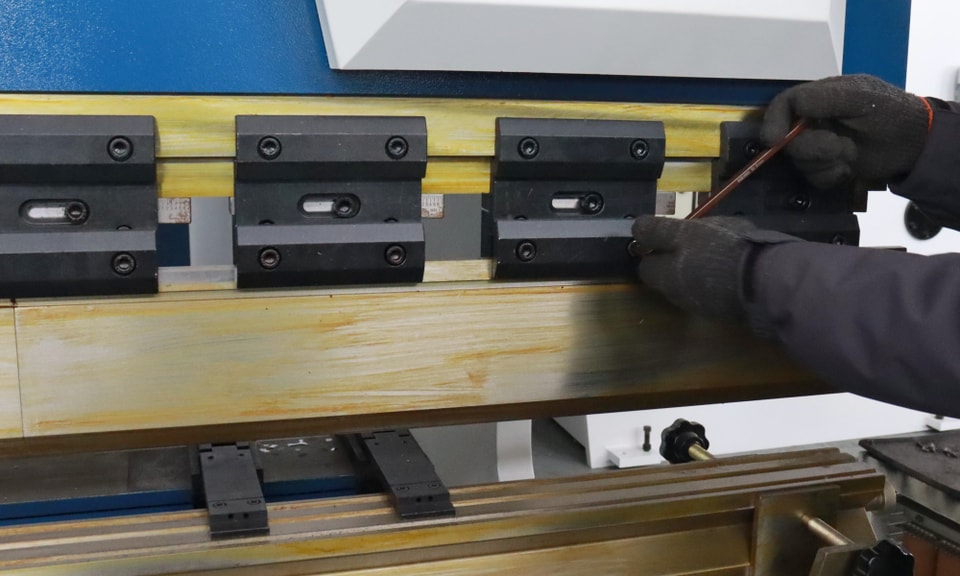

- أزل القوالب العلوية في الجانبين الأيسر والأيمن.

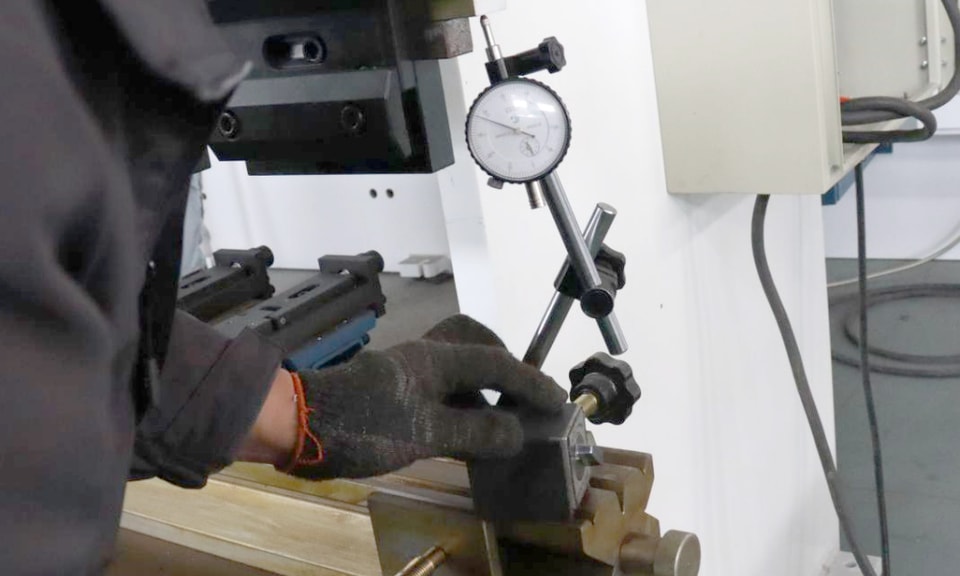

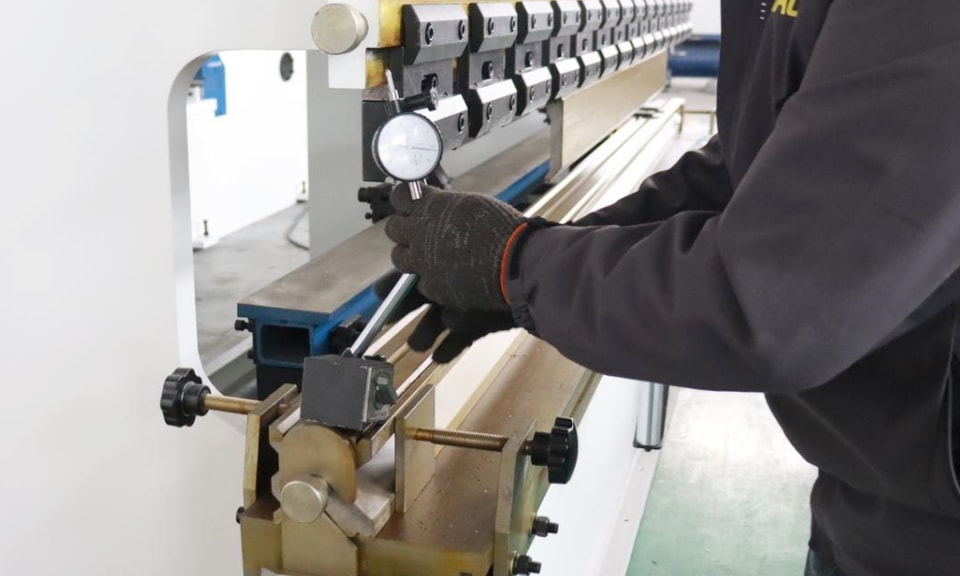

- استخدم ميكرومترًا أو كاشف ليزر لقياس ارتفاع النقاط الرئيسية في القالبين العلوي والسفلي (عادة الزوايا الأربع والمنتصف).

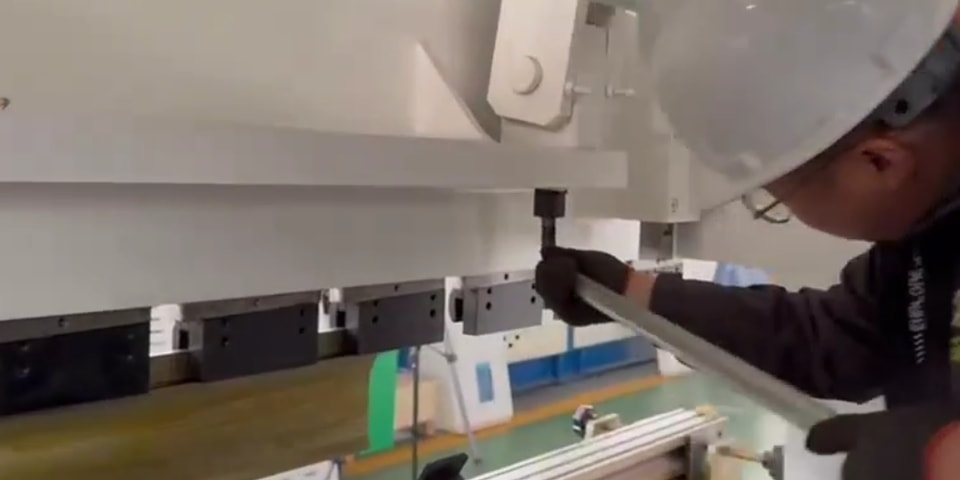

- من خلال ضبط براغي تساوي الارتفاع يدويًا (أو الحشوات) على قاعدة القالب، يجب ألا يتجاوز خطأ الارتفاع في كل نقطة قياس من القالبين العلوي والسفلي 0.02 مم.

- بعد إحكام ربط برغي الضبط، أعد الاختبار لمنع الانحراف الناتج عن الارتخاء.

3. التحقق من الحرية والارتفاع

- أدر الماكينة يدويًا لملاحظة ما إذا كان القالبان العلوي والسفلي يتلامسان بالتساوي عند الإغلاق.

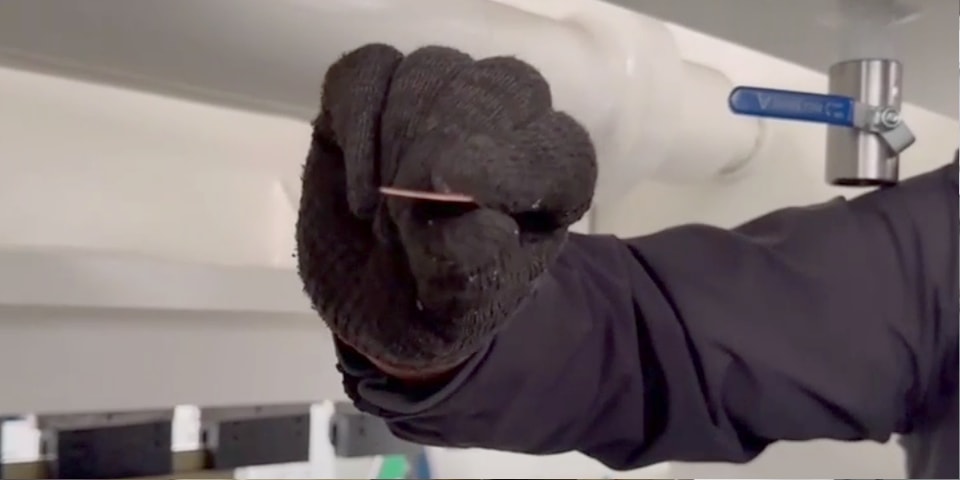

- استخدم مقياس الفجوة للتحقق من فجوة القالب بعد الإغلاق للتأكد من عدم وجود شد زائد موضعي أو فجوات.

<imgstyle="width:80%;padding:10px" src="https://cdn.singoo.website/websites/6e7a26dd-9faf-41cd-9081-b55c7159c6db/1187/general/P68WNmsNB2MyThJ6/图片7.png" />

الاحتياطات

1. التشغيل الآمن: تأكد من فصل التيار قبل الضبط وارتداء القفازات الواقية ونظارات السلامة.

2. اختيار الأدوات: يُفضَّل استخدام أدوات قياس عالية الدقة (مثل الميكرومتر وكواشف الليزر).

3. التحقق خطوة بخطوة: يجب التحقق من كل خطوة من خطوات الضبط عبر الثني التجريبي لتجنب الأخطاء التراكمية.

4. اختلافات المعدات: قد تستخدم النماذج المختلفة من آلات الثني طرق تعويض ميكانيكية/هيدروليكية، الأمر الذي يتطلب الرجوع إلى دليل المعدات لضبطها.

من خلال ضبط النظام وفق الخطوات المذكورة أعلاه، يمكن تحسين دقة الثني (خطأ الزاوية ≤ 0.5°) وعمر خدمة القالب بشكل ملحوظ، كما يمكن تقليل هدر المواد وفقدان المعدات. وفي التشغيل الفعلي، يلزم التعامل بمرونة اعتمادًا على الخبرة؛ فعلى سبيل المثال، بالنسبة للألواح السميكة أو المواد عالية القوة، يجب زيادة مقدار تعويض الضغط بشكل مناسب.
