تعد صفحة CYBELEC CybTouch 6 C الأساسية واجهة تشغيل أساسية لآلات التحكم الرقمي بالكمبيوتر (CNC)، حيث توفر تحكمًا بديهيًا وفعالًا لعمليات ثني المعادن. سواء كنت تقوم بترقية معداتك، أو تحسين مهاراتك في تشغيل الآلات ذات التحكم الرقمي، أو تسعى لتحسين سير عمل الإنتاج اليومي، فإن إتقان وظائف هذه الصفحة الأساسية هو المفتاح لتحقيق أقصى إمكانات أداء آلتك. يشرح هذا الدليل جميع الوظائف الأساسية لصفحة CYBELEC CybTouch 6 C الأساسية، موضحًا كيف تعمل كل ميزة على تبسيط عمليات الثني ورفع دقة وكفاءة التشغيل الآلي.

1. صفحة الانحناء الرقمية

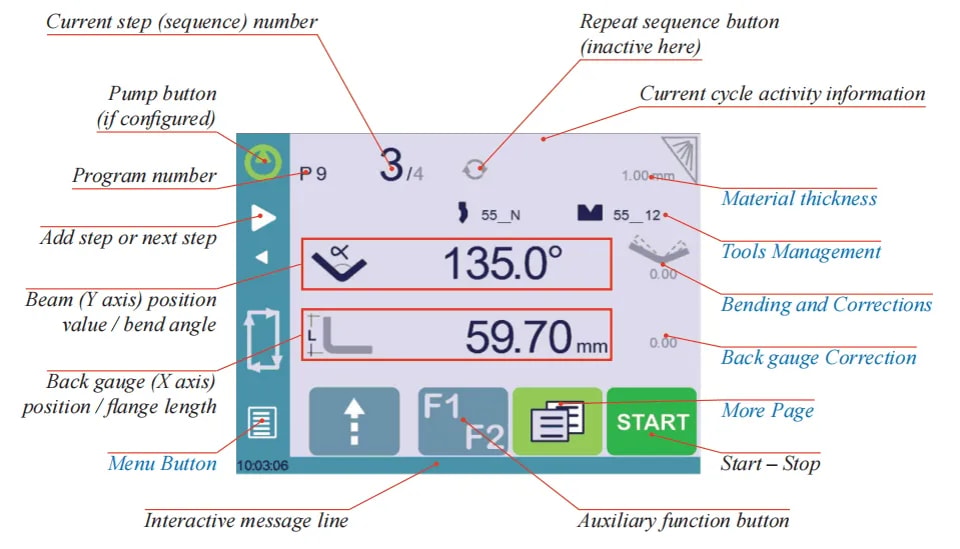

صفحة الانحناء الرقمية (Bend Num Page) هي واجهة العمل الرئيسية لصفحة CYBELEC CybTouch 6 C الأساسية، حيث تعمل كمركز رئيسي لتنفيذ جميع عمليات الانحناء. وهي نقطة البداية لجميع أوامر تشغيل الماكينة تقريبًا وتعمل أيضًا كبوابة تنقل إلى الوحدات الوظيفية الأخرى لنظام CYBELEC CybTouch 6 C، مما يجعلها مكونًا لا غنى عنه في عمليات التشغيل اليومية.

1.1 الوظائف المتاحة في صفحة الانحناء الرقمية

تم تصميم هذه الصفحة لإدخال معاملات عمليات الانحناء بشكل مباشر وفعال، مما يمكن المشغلين من ضبط وتعديل وتأكيد بيانات الانحناء الأساسية في الوقت الفعلي. يتم إكمال جميع بدايات عمليات الانحناء الأساسية ومعايرات المعاملات على هذه الواجهة، مما يضع الأساس لعمليات التشغيل اللاحقة الدقيقة والسلسة.

2. صفحة المزيد

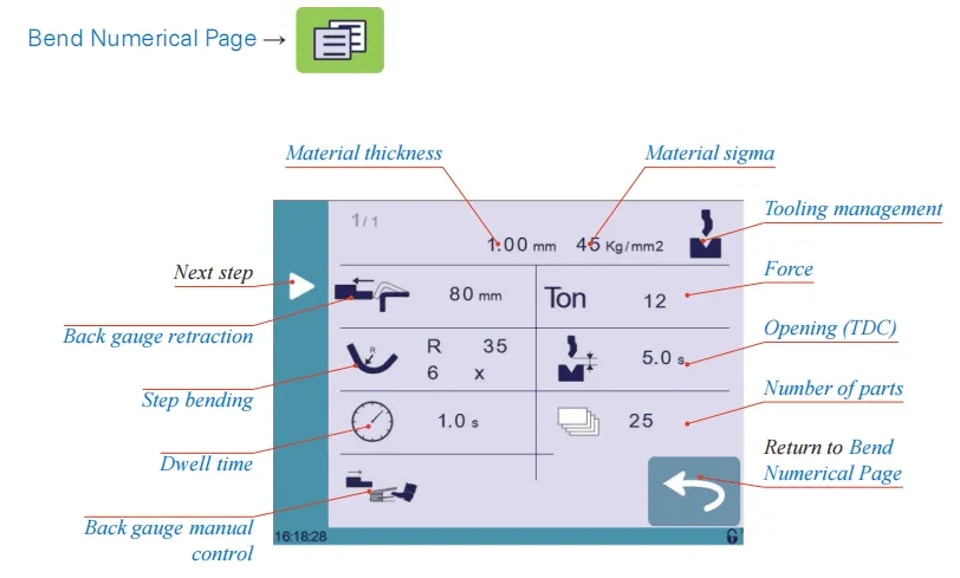

صفحة المزيد هي وحدة وظيفية ممتدة لصفحة CYBELEC CybTouch 6 C الأساسية، تكمل صفحة الانحناء الرقمية من خلال توفير مجموعة غنية من عروض المعلمات المتعلقة بالقطعة وخيارات إعداد قابلة للتخصيص. يتم ضبط الوظائف المحددة المتاحة في هذه الصفحة ديناميكيًا بناءً على تكوين الماكينة ونوع عملية الانحناء التي يتم تنفيذها، مما يوفر دعماً تشغيلياً مستهدفاً ومرناً لسيناريوهات التشغيل المختلفة.

2.1 الوظائف المتاحة في صفحة المزيد

تدمج صفحة المزيد مجموعة كاملة من الوظائف التشغيلية الممتدة، كل منها مصمم لتحسين روابط محددة من عملية الانحناء، مع الوظائف الرئيسية على النحو التالي:

• إدارة الأدوات : عند إلغاء تنشيط هذه الوظيفة (تظهر باللون الرمادي)، يتم تعطيل أيقونات القوالب والمقاطع تلقائياً في صفحة الانحناء الرقمية، مما يمنع سوء التشغيل العرضي لمعلمات الأدوات أثناء عمليات محددة.

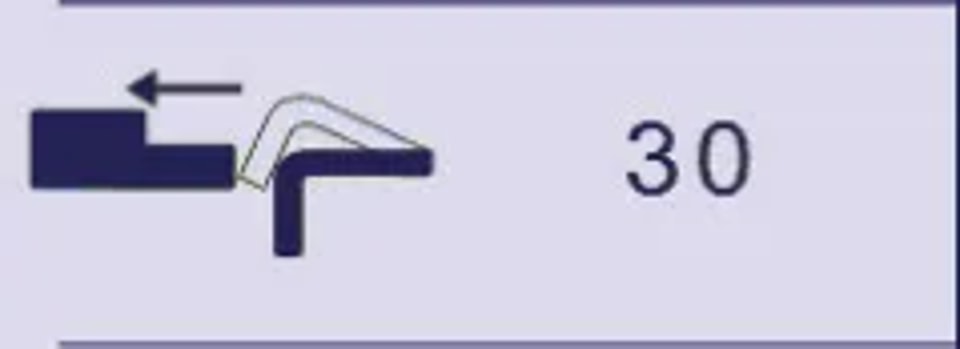

• سحب الدعامة الخلفية : يتم التحكم فيها عبر أيقونة مخصصة، تسمح هذه الوظيفة للمشغلين بتنشيط أو إلغاء تنشيط سحب الدعامة الخلفية حسب الحاجة. يمكن تعديل قيمة معلمة التسلسل للسحب بشكل مستقل لكل خطوة برنامج، مما يتكيف مع متطلبات السحب لعمليات الانحناء المختلفة.

• ضبط القوة : تتطلب هذه الوظيفة من المشغلين إدخال قوة الانحناء المحددة المطلوبة للقطعة. يتم تحديد قوة الانحناء المثلى بناءً على خبرة المشغل واختبارات الانحناء الفعلية، مما يضمن تحقيق تأثير الانحناء لمتطلبات العملية دون إتلاف القطعة أو الأدوات.

• الفتح (TDC) : عند التنشيط، يحدد هذه المعلمة مسافة السفر للأعلى للحزمة من النقطة الميتة السفلية (BDC)، مما يضمن مساحة كافية لاستخراج القطعة المنحنية بأمان. عند إلغاء التنشيط، تعود الحزمة تلقائياً إلى موضع مفتاح الحد الأقصى افتراضياً.

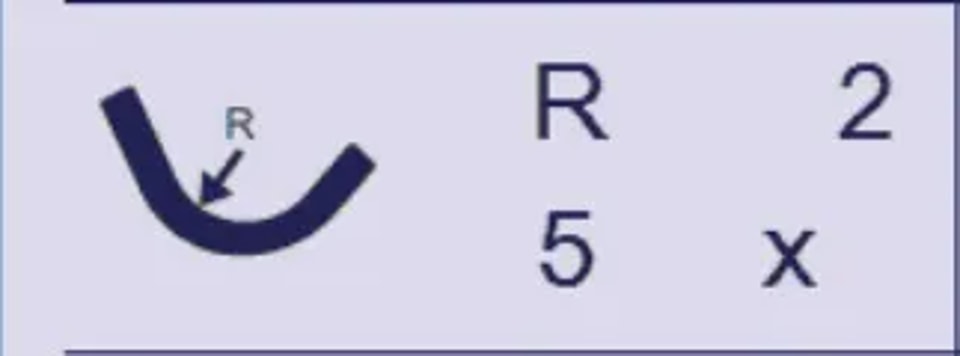

• الانحناء التدريجي : لتصنيع الانحناءات ذات نصف القطر الكبير، يمكن للمشغلين برمجة العملية عن طريق تعيين قيمة نصف القطر المستهدف وعدد خطوات الانحناء في هذه الصفحة. ملاحظة تشغيلية رئيسية: يجب أن يكون طول المقطع أكبر من نصف فتحة V للقالب لضمان منطقية ودقة عملية الانحناء التدريجي.

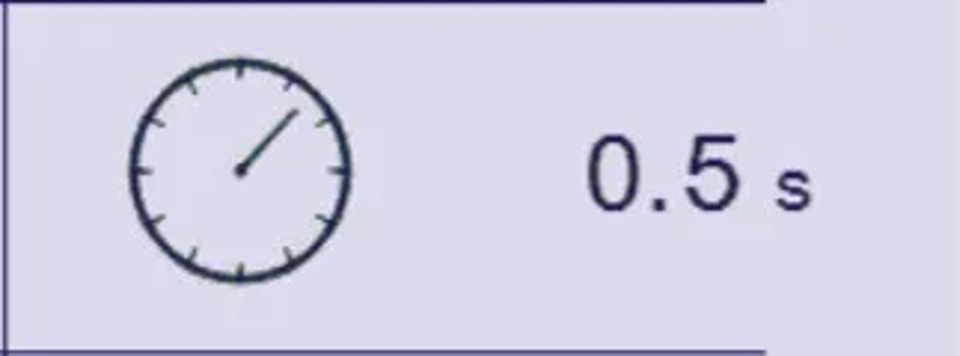

• وقت الانتظار : تحدد هذه الوظيفة المدة التي يبقى فيها القالب عند النقطة الميتة السفلية (BDC) قبل التحرك للأعلى. إذا تم إلغاء تنشيط الوظيفة، تطبق الماكينة تلقائياً معلمة وقت الانتظار الافتراضية المكونة مسبقاً في النظام.

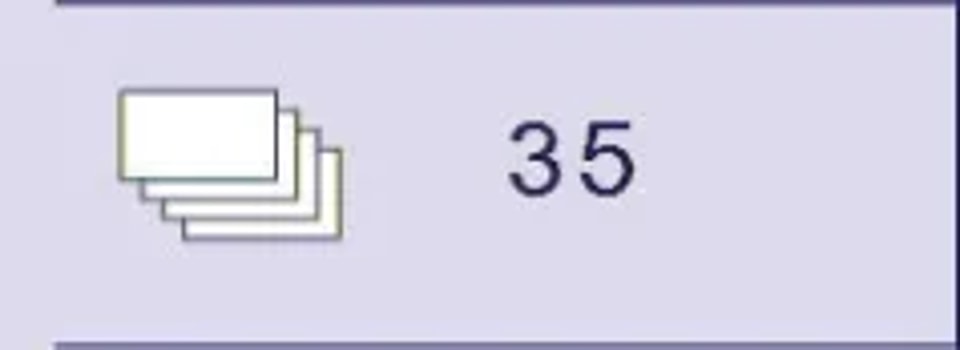

• عدد الأجزاء : يمكن للمشغلين إدخال إجمالي كمية إنتاج القطع في هذه الصفحة. يقوم النظام بتحديث عداد الإنتاج تلقائياً بعد اكتمال كل قطعة، وسيظهر نافذة منبثقة صفراء لتذكير المشغل عند الوصول إلى كمية الإنتاج المستهدفة، مما يسهل التحكم في كمية الإنتاج.

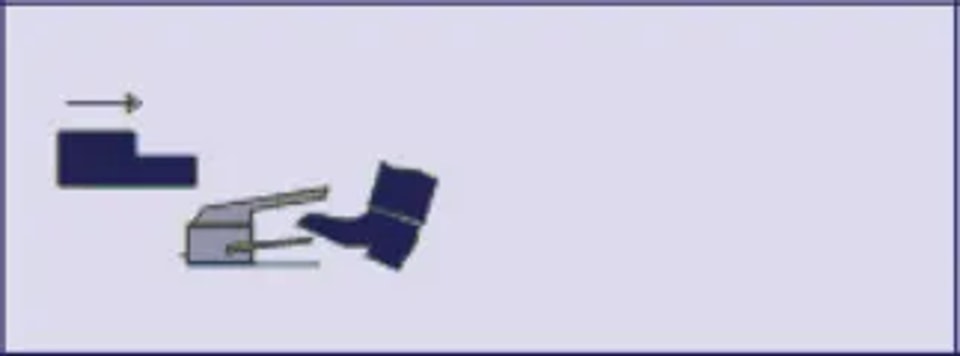

• التحكم اليدوي للدعامة الخلفية : يتيح هذا الإعداد التحكم اليدوي في حركة الدعامة الخلفية، حيث يتم بدء جميع عمليات الحركة من قبل المشغل عبر أجهزة تحكم خارجية مثل مفتاح القدم أو زر البدء، مما يحسن مرونة ضبط الدعامة الخلفية للاحتياجات التشغيلية الخاصة.

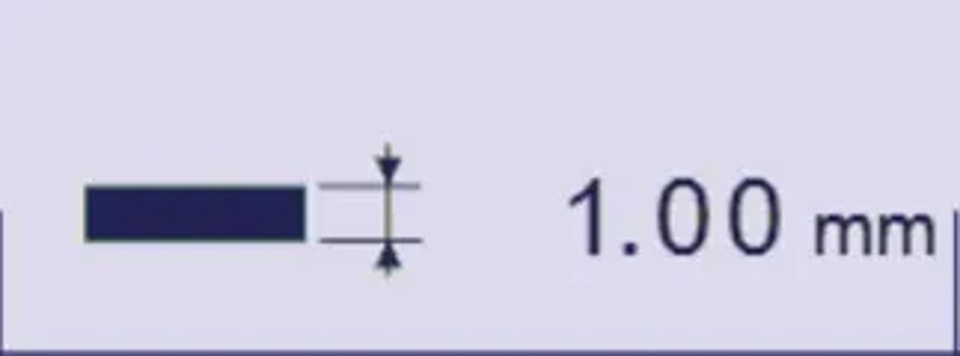

• سمك المادة : هذه معلمة أساسية للجزء يجب إدخالها في الصفحة؛ يستخدم النظام هذه القيمة لحساب عمق الانحناء بدقة بما يتناسب مع الأدوات المحددة، وهو أمر بالغ الأهمية لضمان دقة أبعاد الانحناء للقطعة.

• سيجما المادة : يُستخدم هذا الحقل لإدخال قيمة سيجما للمادة، حيث يعمل كمرجع معلوماتي للمشغلين ويتم تخزينه أيضًا كمعلمة رسمية للجزء لتتبع عملية الانحناء وتحسينها.

3. وظيفة النسخ إلى الكل

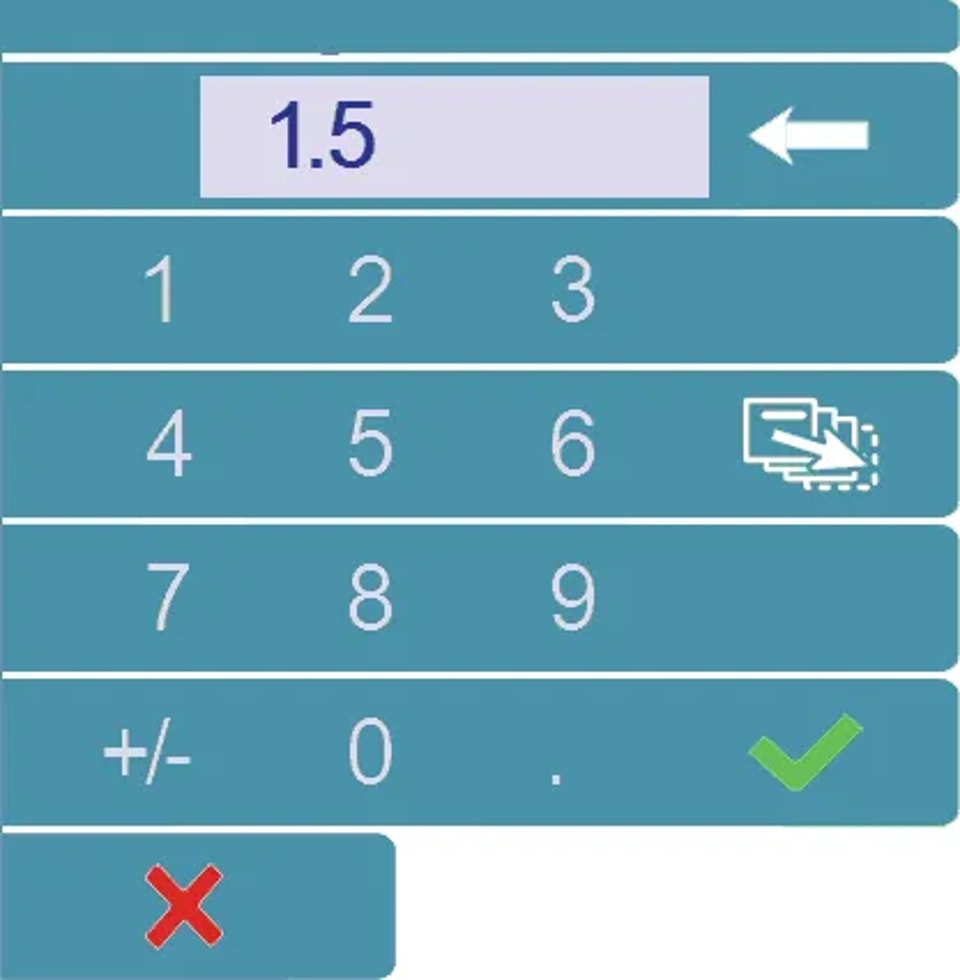

وظيفة النسخ إلى الكل هي ميزة تشغيلية عالية الكفاءة في صفحة CYBELEC CybTouch 6 C الأساسية، مصممة لتبسيط أعمال إعداد المعلمات المتكررة. يتم تضمين هذه الوظيفة في لوحة المفاتيح الرقمية لحقول إدخال المعلمات ذات الصلة (مثل القوة، الانحناء، التصحيحات، إلخ.)، مما يسمح للمشغلين بنسخ قيمة معلمة محددة مسبقًا إلى جميع خطوات برنامج الانحناء الحالي بنقرة واحدة.

من خلال إلغاء الحاجة إلى الإدخال اليدوي المتكرر لنفس المعلمة عبر خطوات متعددة من البرنامج، لا تقلل هذه الميزة بشكل كبير من الوقت والجهد اللازمين لإعداد البرنامج فحسب، بل تضمن أيضًا اتساق المعلمات عبر جميع خطوات العملية، مما يتجنب بشكل فعال أخطاء التشغيل الناتجة عن الإدخال اليدوي غير المتسق. إنها ميزة أساسية لتحسين كفاءة الإنتاج بالجملة وإعداد برامج الانحناء المعقدة، مما يجلب كفاءة تشغيلية أكبر ودقة تشغيلية أعلى لمهام تشكيل المعادن.

4. الأسئلة الشائعة (FAQ)

كيف يمكنني الوصول إلى صفحة الانحناء الرقمية في صفحة CYBELEC CybTouch 6 C الأساسية؟

الوصول إلى صفحة الانحناء الرقمية مباشر: انتقل عبر القائمة الرئيسية للنظام واختر Bend Num . توفر هذه الصفحة واجهة مخصصة للإدخال الفعال والتعديل الفوري لجميع المعلمات الرقمية المطلوبة لعمليات الانحناء، وتعمل كمركز التشغيل الأساسي للتشغيل اليومي.

كيف يمكنني استخدام وظيفة النسخ إلى الكل في صفحة CYBELEC CybTouch 6 C الأساسية؟

تُستخدم وظيفة النسخ إلى الكل لتكرار نفس إعدادات المعلمات بسرعة عبر جميع خطوات البرنامج الحالي. أولاً، اضبط قيمة المعلمة المطلوبة في حقل الإدخال ذي الصلة (مثل قوة الانحناء، قيمة التصحيح)، ثم اختر Copy to All في لوحة المفاتيح الرقمية للحقل. سيطبق النظام القيمة المحددة تلقائيًا على جميع خطوات البرنامج، مما يبسط سير العمل ويضمن اتساق المعلمات عبر عملية الانحناء بأكملها.

هل توجد طريقة لإعادة ضبط الإعدادات في صفحة CYBELEC CybTouch 6 C الأساسية إذا لزم الأمر؟

نعم. إذا كنت بحاجة إلى استعادة إعدادات الصفحة إلى الإعدادات الافتراضية للنظام، فانتقل إلى قائمة الإعداد/التكوين وحدد إعادة الضبط . ملاحظة هامة : قبل تنفيذ إعادة الضبط، تأكد من حفظ جميع معلمات العملية المهمة وبيانات البرنامج والإعدادات المخصصة، لأن عملية إعادة الضبط ستمحو جميع التكوينات المحددة من قبل المستخدم وتستعيد جميع الإعدادات إلى الحالة الافتراضية للمصنع.

5. الخاتمة

صفحة CYBELEC CybTouch 6 C الأساسية هي واجهة تشغيلية عالية الوظائف وسهلة الاستخدام، حيث تشكل وحداتها الأساسية وميزاتها الممتدة نظام تشغيل كامل لعمليات الثني باستخدام التحكم العددي. توفر صفحة الثني العددي القدرات الأساسية لضبط المعلمات وبدء عمليات الثني، بينما تقدم صفحة المزيد وظائف ممتدة مستهدفة وإعدادات قابلة للتخصيص لسيناريوهات التشغيل المختلفة، وتحسن وظيفة النسخ للجميع كفاءة إعداد البرامج وإدارة المعلمات.

من خلال الفهم الكامل والاستخدام الماهر لجميع وظائف هذه الصفحة الأساسية، يمكن للمشغلين تبسيط سير عمل عمليات الثني بشكل كبير، وتقليل العمل اليدوي المتكرر، وضمان اتساق ودقة معلمات التشغيل - مما يؤدي في النهاية إلى تعظيم كفاءة التشغيل ودقة التشغيل لآلات الثني CNC.
