كيف يؤثر تصميم المصد الخلفي على دقة القص؟

جدول المحتويات

• أهمية تصميم مقياس الرجوع في معدات القص

￮ تعزيز دقة تحديد موضع المادة

￮ ضمان التكرارية وكفاءة التشغيل

• السمات الأساسية لمقياس رجوع عالي الأداء

￮ بنية هيكلية قوية ومستقرة

￮ نظام تحديد موضع دقيق وموثوق

￮ سهولة الضبط والمعايرة

• خطوات تعظيم دقة مقياس الرجوع

￮ الخطوة 1: الفحص والصيانة الروتينية

￮ الخطوة 2: عمليات المعايرة المعيارية

￮ الخطوة 3: اختيار أصابع مقياس الرجوع المناسبة

• إصلاح الأعطال الشائعة في مقياس الرجوع

￮ معالجة اختلاف أطوال القطع

￮ تصحيح عدم محاذاة مقياس الرجوع

• الأسئلة الشائعة: أسئلة متكررة حول تصميم مقياس الرجوع ودقته

• الخلاصة

إذا كنت تعمل على ماكينة قص، فأنت تعلم أن مقياس الرجوع يعد مكوّنًا أساسيًا يحدد مباشرةً دقة القطع واستقرار الإنتاج. إن فهم كيفية تأثير الهياكل المختلفة لمقياس الرجوع في دقة القص يساعدك على اختيار المعدات المناسبة وتعظيم أداء الورشة. توضح هذه المقالة العلاقة بين تصميم مقياس الرجوع ودقة القص، وتقدم طرقًا عملية لرفع الدقة، كما توفر إرشادات لاستكشاف الأعطال والحفاظ على قص متسق وعالي الجودة.

أهمية تصميم مقياس الرجوع في معدات القص

تعزيز دقة تحديد موضع المادة

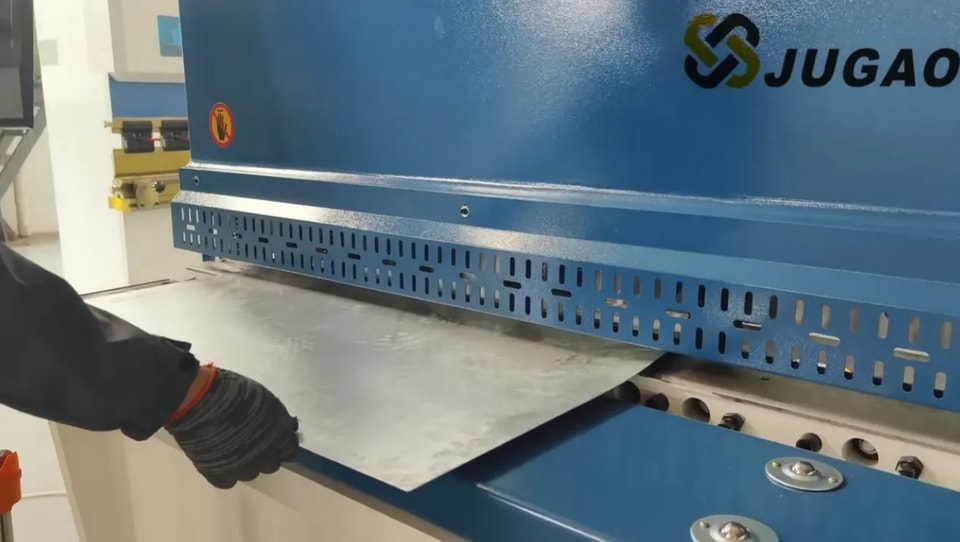

يوفر مقياس الرجوع المصمم احترافيًا تحديدًا دقيقًا لموضع المادة، وهو أمر أساسي للحصول على قص دقيق ومتجانس. فهو يثبت الصفائح المعدنية ويحدد موضعها بإحكام على مسافة محددة من شفرة القص، وهو عامل يؤثر مباشرةً في دقة القطع. أما مقياس الرجوع ضعيف التصميم فيؤدي إلى عدم استقرار محاذاة المادة ونتائج قص معيبة.

ضمان التكرارية وكفاءة التشغيل

كما يتميز مقياس الرجوع عالي الجودة بإتاحة دقة قابلة للتكرار. فمقاييس الرجوع CNC الحديثة، ولا سيما المزودة بوظائف التموضع الآلي، تتيح قطعًا دقيقًا ومتسقًا في الإنتاج الدفعي، مما يرفع الإنتاجية بشكل كبير ويقلل هدر المواد.

السمات الأساسية لمقياس رجوع عالي الأداء

بنية هيكلية قوية ومستقرة

تُعد الصلابة السمة الأهم لمقياس رجوع موثوق. فمقياس الرجوع القوي والمستقر يزيل الاهتزاز والانحناء والاختلال أثناء التشغيل. ومع البنية المتينة، تحافظ عملية القص على أدنى انحراف ومستوى عالٍ ثابت من الدقة.

نظام تحديد موضع دقيق وموثوق

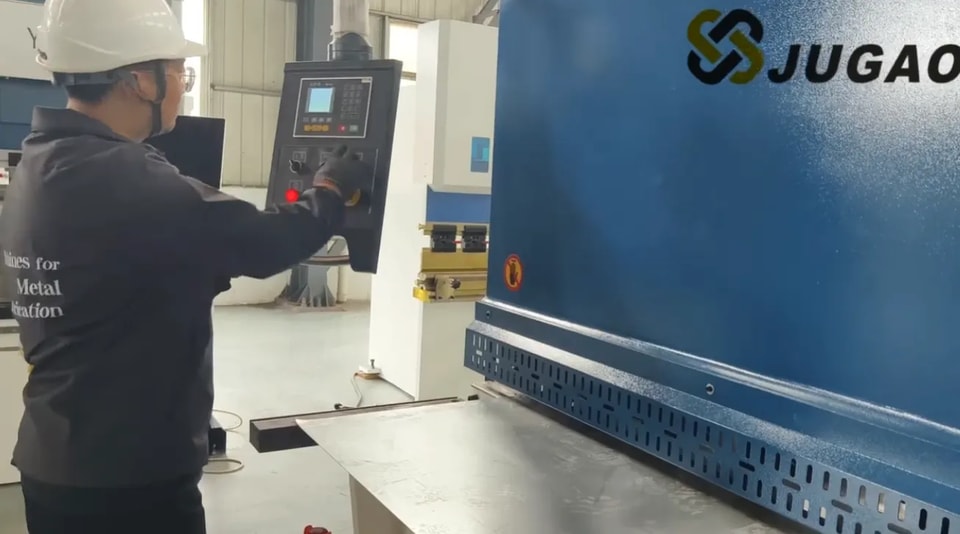

لتحسين نتائج القص، يجب أن تكون ماكينة القص مزودة بنظام تموضع عالي الدقة. وغالبًا ما تعتمد ماكينات القص الحديثة محركات سيرفو عالية الجودة، وموجهات خطية، ومسامير كروية دقيقة لتحريك مقياس الرجوع. وتضمن هذه المكونات الراقية تموضعًا دقيقًا وتكرارية ثابتة، ما يحقق جودة قطع استثنائية.

سهولة الضبط والمعايرة

يتيح مقياس الرجوع الفعال سهولة الضبط والمعايرة. فالمعايرة المنتظمة تحافظ على الدقة على المدى الطويل، وتمكّن المشغلين من إعادة ضبط الجهاز بسرعة عند الحاجة. كما أن الآلات المزودة بعناصر تحكم سهلة الاستخدام وواجهات بديهية تحسن كلًا من دقة التشغيل وسهولة الاستخدام.

خطوات تعظيم دقة مقياس الرجوع

الخطوة 1: الفحص والصيانة الروتينية

تُعد الفحوصات المنتظمة لآلية مقياس الرجوع ضرورية للحفاظ على الدقة. افحص حالة الأجزاء الميكانيكية، وادهن المكوّنات المتحركة، وتحقق من المحاذاة على فترات محددة. تقلل الصيانة الدورية من التآكل، وتعزز الاستقرار، وتطيل العمر التشغيلي الدقيق للماكينة.

الخطوة 2: عمليات المعايرة المعيارية

المعايرة لا غنى عنها لتحقيق أداء ثابت. اتبع إرشادات الشركة المصنعة لإجراء المعايرة الدورية. ويشمل ذلك عادةً استخدام أدوات قياس رقمية أو وظائف معايرة مدمجة لضبط مقياس الرجوع على المسافة الصحيحة من الشفرة، والحفاظ على دقة القص عند مستوى مثالي.

الخطوة 3: اختيار أصابع مقياس الرجوع المناسبة

كما تؤثر بنية ونوع أصابع مقياس الرجوع تأثيرًا كبيرًا في الدقة. اختر الأصابع التي تتناسب مع نوع المادة ومتطلبات القطع لديك. فالأصابع المصممة جيدًا تمسك الصفائح بإحكام من دون انزلاق أو حركة، مما يضمن قصًا مستقرًا ودقيقًا.

إصلاح الأعطال الشائعة في مقياس الرجوع

معالجة اختلاف أطوال القطع

عند عدم انتظام أطوال القطع، افحص أولًا محاذاة مقياس الرجوع واستقراره. اضبط نظام التموضع أو أعد معايرته، وتحقق من أن الأصابع تثبت الصفائح بإحكام. كما يجب استبعاد الأعطال الميكانيكية أو الأجزاء البالية التي تسبب عدم الاستقرار.

تصحيح عدم محاذاة مقياس الرجوع

يؤثر عدم محاذاة مقياس الرجوع سلبًا وبشكل كبير في دقة القطع. تحقّق بانتظام من بقاء مقياس الرجوع موازيًا للشفرة عبر كامل نطاق حركته. أعد المحاذاة وأجرِ المعايرة من جديد وفقًا لتعليمات الشركة المصنعة لاستعادة دقة القطع بسرعة.

الأسئلة الشائعة: أسئلة متكررة حول تصميم مقياس الرجوع ودقته

س: لماذا تنخفض دقة القص بمرور الوقت؟
ج: يعود فقدان الدقة عادةً إلى تآكل المكونات، أو الصيانة غير الكافية، أو عدم محاذاة مقياس الرجوع. تساعد الفحوصات المنتظمة والمعايرة في الوقت المناسب على الحفاظ على دقة قص مستقرة.

س: ما مدى تكرار معايرة مقياس الرجوع في ماكينة القص؟
ج: يُوصى بالمعايرة كل بضعة أشهر، أو عند ظهور أي عدم دقة في القطع. اتبع دائمًا التعليمات المحددة التي تقدمها الشركة المصنعة للمعدات.

س: هل يؤثر تصميم مقياس الرجوع بشكل ملحوظ في الإنتاجية؟
ج: بالتأكيد. فمقياس الرجوع المصمم جيدًا يدعم التموضع الدقيق والقابل للتكرار والسريع، مما يحسن كفاءة الورشة وإنتاجها بشكل كبير.

س: هل يمكنني ترقية نظام مقياس الرجوع للحصول على دقة أفضل؟
ج: تدعم معظم ماكينات القص الترقية إلى أنظمة مقياس رجوع أكثر تقدمًا، مثل النماذج التي تعمل بالتحكم الرقمي CNC. تواصل مع الشركة المصنعة للماكينة أو المورّد لاستكشاف خطط ترقية مناسبة تعزز الدقة والإنتاجية.

الخلاصة

يحتل تصميم مقياس الرجوع موقعًا محوريًا في دقة القطع، وثباته، والإنتاجية الكلية لماكينة القص. ومن خلال فهم أهميته، وإجراء الفحوصات المنتظمة، والقيام بمعايرة دقيقة، واختيار المكونات المتوافقة، يمكنك تحسين دقة عمليات القص وكفاءتها بشكل كبير. وللحصول على مزيد من الدعم الاحترافي، أو حلول الترقية، أو إجابات عن أسئلة محددة حول تصميم مقياس الرجوع، لا تتردد في التواصل مع فريق الخبراء لدى JUGAO—نحن ملتزمون بمساعدتك على تحقيق أداء ممتاز مع معدات القص الخاصة بك.
