من المعترف به على نطاق واسع أن دقة ثني الصفائح المعدنية تعتمد على عدة عوامل رئيسية: أداء معدات الثني، وجودة نظام الأدوات (بما في ذلك الأداة نفسها، والأجهزة، وآليات التعويض)، وخصائص المادة، ومهارات المشغل. في مكبس الالتواء، يتكون نظام الأدوات من ثلاثة مكونات أساسية: أداة الثني، ونظام التثبيت، ونظام التعويض. بينما تحظى أدوات الثني ونظام التعويض بتقدير كبير لدورهما في الدقة، غالبًا ما يتم إغفال نظام التثبيت المهم بنفس القدر. تهدف هذه المقالة إلى شرح دور نظام التثبيت، وتأثيره على كفاءة التشغيل، وكيف يساعد في تحقيق دقة ثني أعلى.

تخضع أجزاء الصفائح المعدنية عادةً لعمليات متعددة مضافة للقيمة، مثل الثقب والقطع بالليزر وإزالة الحواف، قبل الدخول في مرحلة الثني. لذلك، يجب أن توفر عملية الثني دقة واستمرارية استثنائية لتقليل الهدر والتحكم في التكاليف. بينما يُعترف على نطاق واسع بأن معدات الثني عالية الجودة حاسمة، غالبًا ما يتم التقليل من دور أنظمة التثبيت المتقدمة. نظام التثبيت الفعال لا يقلل فقط من وقت الإعداد، بل يحسن أيضًا قابلية التكرار ويقلل الحاجة إلى تجارب الثني. إذن، ما هو نظام التثبيت بالضبط؟ تستكشف الأقسام التالية خصائص ومزايا وقيود أنواع مختلفة من أنظمة التثبيت.

أنواع أنظمة التثبيت

تنقسم أنظمة تثبيت قوالب مكابس الثني بشكل أساسي إلى فئتين: يدوية وأوتوماتيكية. يتوفر كل نظام تثبيت في مجموعة متنوعة من التكوينات لتلبية الاحتياجات التشغيلية المختلفة.

أنظمة التثبيت اليدوية

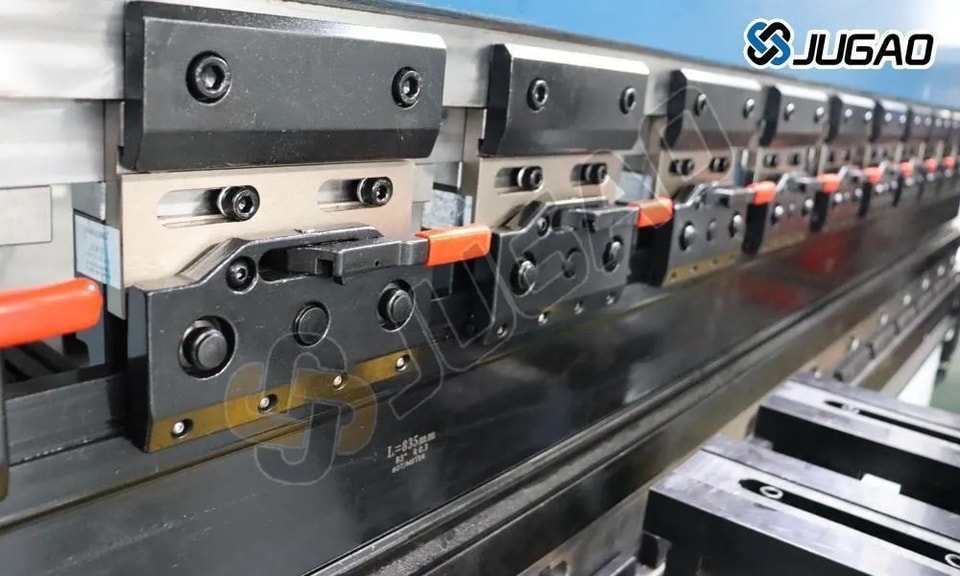

تعتبر أنظمة التثبيت اليدوية حلاً فعالاً من حيث التكلفة وعملياً للعمليات التي تتضمن تغييرات نادرة في القوالب. على الرغم من بساطتها الفطرية، يمكن أن تكون أنظمة التثبيت اليدوية كثيفة العمالة وتستغرق وقتاً طويلاً، حيث تتطلب من المشغل شد كل لوحة تثبيت بشكل فردي. عيب كبير في هذا النهج هو عدم وجود معايرة متكاملة: حيث يتم شد لوحات التثبيت بشكل فردي، غالباً ما يتم تطبيق قوة التثبيت بشكل غير متساوٍ على طول القالب. هذا التباين يجعل من الصعب تحقيق المحاذاة الصحيحة على الفور، وغالباً ما يتطلب تعديلات تستغرق وقتاً طويلاً ومشغلين ذوي مهارات عالية.

للحد من الاعتماد على العمالة اليدوية وتقليل التعديلات وتحسين الدقة، تتضمن بعض الأنظمة اليدوية آلية دبوس تثبيت. يساعد هذا التصميم في توزيع قوة التثبيت بالتساوي عبر الطول التشغيلي الكامل للقالب. لذلك، بمجرد تأمين كل قطعة من القالب في مكانها، لا يلزم إجراء مزيد من التعديلات. غالبًا ما تتضمن هذه الأنظمة اليدوية المحسّنة ميزات مدمجة للتحديد الآلي والمعايرة، مما يضمن محاذاة سريعة ودقيقة للأدوات ونتائج ثني متسقة.

نظام التثبيت الأوتوماتيكي

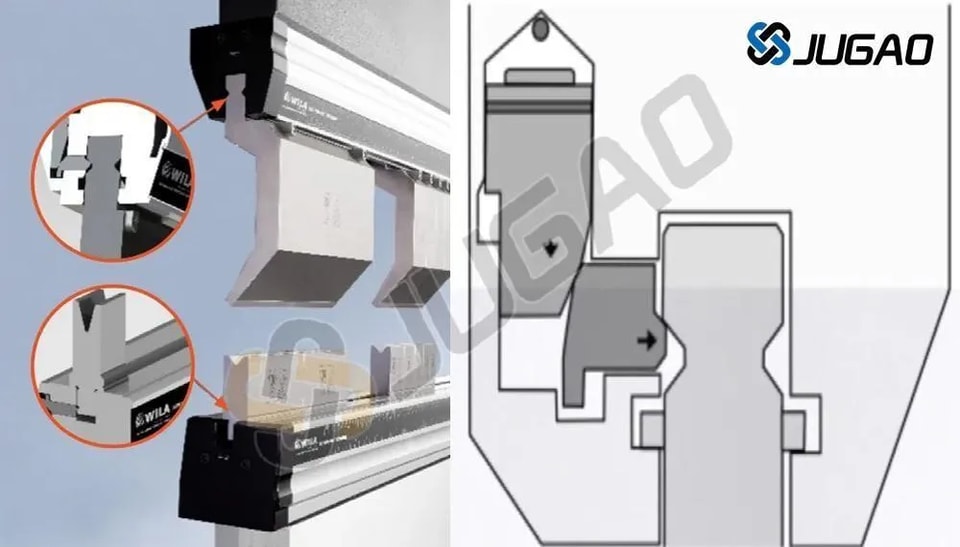

تعتبر أنظمة التثبيت الآلي مثالية لمكابس الثني مع تغييرات متكررة وسريعة للقوالب، وهي مناسبة بشكل خاص للمعالجة المعدنية ذات الدُفعات الصغيرة والمزيج العالي. بناءً على مفهوم 'التشغيل بنقطة واحدة'، تقوم أنظمة التثبيت الآلي بتثبيت القالب وإطلاقه بضغطة زر واحدة، مما يلغي التثبيت اليدوي المرهق. على عكس ألواح التثبيت المستقلة المقسمة، يستخدم نظام التثبيت الآلي WILA تجميعًا من قطعة واحدة، مما يضمن دقة التركيب الإجمالية ويحسن كفاءة تثبيت القالب. وهذا يسمح بتركيب مقاطع صغيرة عموديًا أو أفقيًا في أي مكان في التركيب.

نظام التثبيت الهيدروليكي الأوتوماتيكي

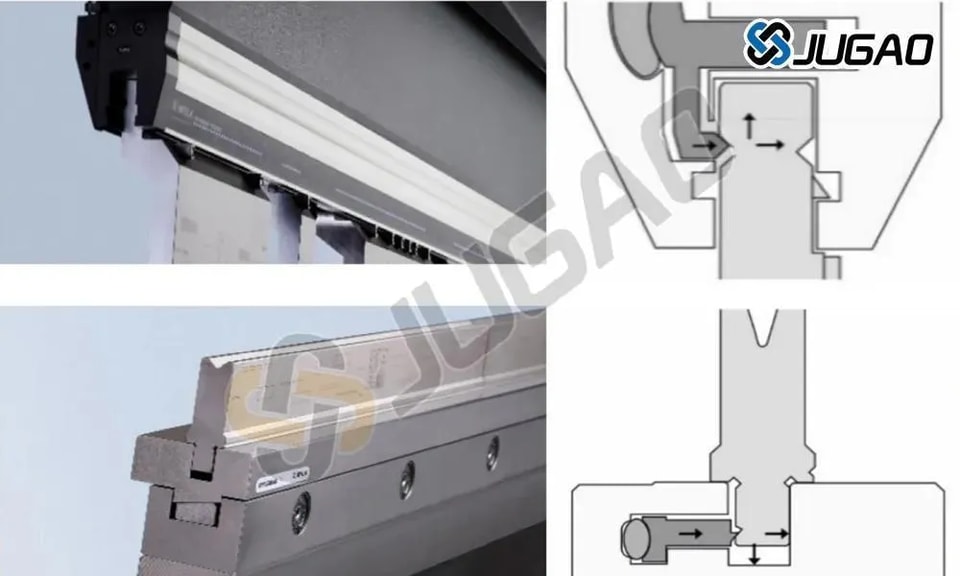

يقوم نظام التثبيت الهيدروليكي الأوتوماتيكي بتثبيت القالب تلقائيًا عن طريق تطبيق زيت هيدروليكي بضغط معين. يؤدي تمدد أنبوب الزيت الهيدروليكي إلى دفع دبابيس التثبيت المقواة للخارج، مما يؤدي إلى تثبيت القالب تلقائيًا. يتميز نظام التثبيت الهيدروليكي الأوتوماتيكي بالميزات التالية:

(1) الدقة: يتميز المشبك المتكامل بسطح مرجعي موحد للتحديد، مما يحقق دقة أبعاد فائقة. يمكن تعديل توازي المشبك مرة واحدة، مما يضمن استخدامًا طويل الأمد.

(2) المتانة: مصنوع من فولاد الأدوات عالي الجودة/سبيكة الكروم والموليبدينوم عالية القوة، بسعة تحميل قصوى تبلغ 800 طن/متر وصلادة تتراوح بين 56-60 HRC بعد المعالجة الحرارية.

(3) المرونة: يتميز المشبك بتعديل Tx/Ty المدمج، مما يعوض بشكل فعال عن أخطاء معالجة الآلة أثناء التثبيت. لا حاجة لوضع ورق أو نقر المشابك لضبط الزوايا لاحقًا.

(4) السرعة: يجلس القالب تلقائيًا ويتم محاذاة خط الثني تلقائيًا، مما يلغي ضبط الأدوات بشكل دائم. يمكن تثبيت قالب بطول 6 أمتار بالكامل في 5 ثوانٍ فقط، مما يزيد الكفاءة الإجمالية بمقدار 3-6 مرات مقارنة بأنظمة التثبيت التقليدية.

⑸ السلامة: عند استخدامه مع قوالب مجهزة بآلية زر الأمان Safety-Click، يصبح التثبيت والإزالة أكثر أمانًا.

نظام التثبيت الهوائي الأوتوماتيكي

في نظام التثبيت الهوائي الأوتوماتيكي، بعد إدخال غاز بضغط معين، يدفع الضغط في الأسطوانة قضيب المكبس، مما يتسبب في تمدد دبوس التثبيت، وبالتالي تثبيت القالب تلقائيًا. بالإضافة إلى ميزات نظام التثبيت الهيدروليكي الموضحة أعلاه، يقدم نظام التثبيت الهوائي الأوتوماتيكي أيضًا مزايا فريدة:

(1) النظافة: لا حاجة لزيت هيدروليكي أو وحدة دفع هيدروليكية.

(2) البساطة: تثبيت هوائي مع آلية قفل ذاتي (سلسلة متميزة).

(3) الراحة: طاقة الهواء المضغوط القياسية للورشة من 6-8 بار كافية.

(4) السرعة: سرعة تثبيت فائقة السرعة لكفاءة أعلى.

(5) اقتصادي: تكاليف تشغيل أقل.

ميزات اختيارية ذكية

يمكن أيضًا تجهيز نظام التثبيت التلقائي WILA بوحدات أكثر ذكاءً — نظام تحديد موقع الأداة الذكي ونظام تحديد هوية الأداة وموقعها — لتعزيز كفاءة الثني والذكاء بشكل أكبر.

نظام تحديد موقع الأداة الذكي

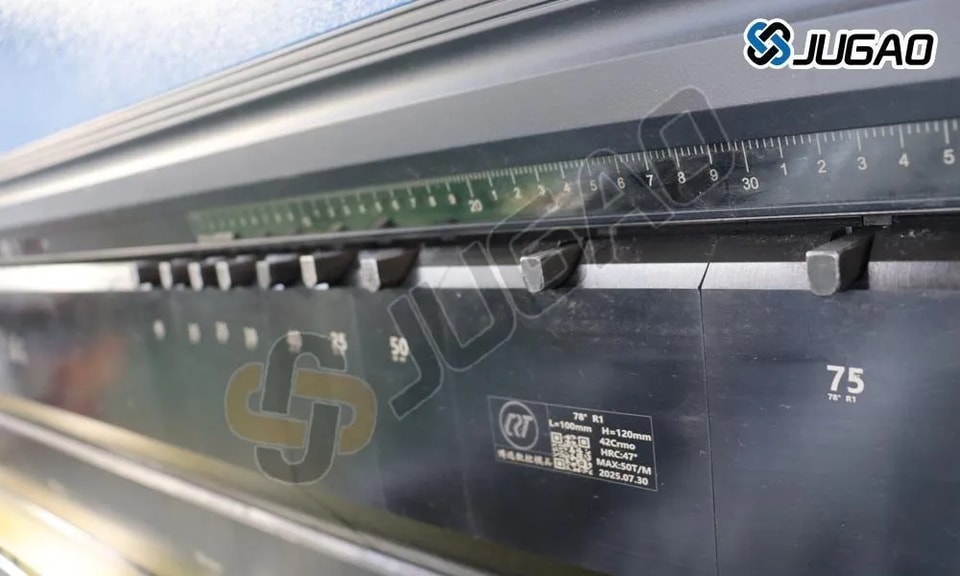

جوهر نظام ماسح الأدوات الذكي (STL) هو مسطرة ذكية مضيئة بـ LED قابلة للبرمجة . تتفاعل هذه المسطرة مع وحدة تحكم مكبس الثني لتوجيه المشغل في وضع الأداة والقطعة في الموضع الصحيح، مما يقلل من متطلبات الذاكرة للمشغل واحتمالية الخطأ.

نظام تحديد هوية الأداة وموقعها

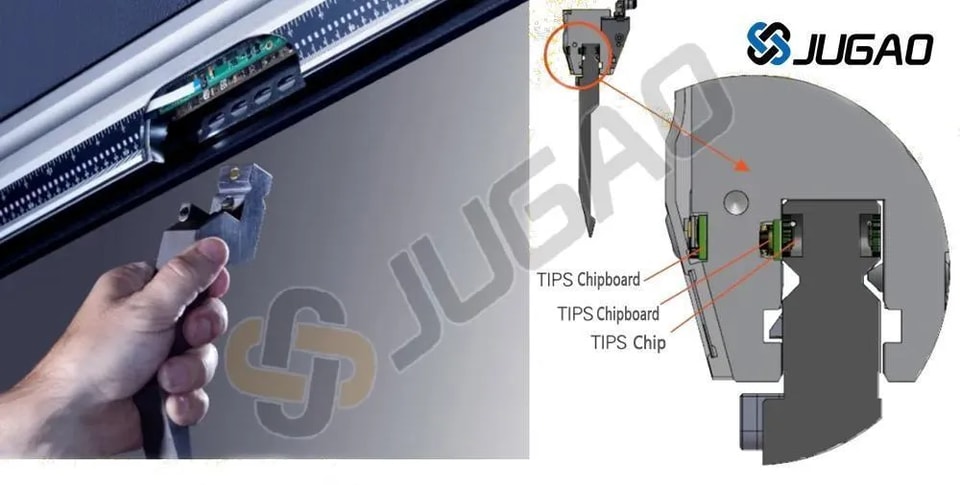

جوهر نظام التعريف والموضعة للأدوات (TIPS) يكمن في شريحة TIPS في الملزمة. كما هو موضح في الشكل 5، عندما يتم تكوين ملزمة TIPS لشبك أداة TIPS، يمكن لملزمة TIPS التعرف على جميع معلومات الأداة، بما في ذلك النموذج والطول والارتفاع والموقع. يتم نقل هذه المعلومات مرة أخرى إلى وحدة التحكم الرئيسية للنظام عبر Ethernet، مما يتيح عمليات الانحناء الآلية بالكامل، ويحسن بشكل كبير العائد والكفاءة، ويحقق في النهاية عائدًا مرتفعًا على الاستثمار.

في صناعة ثني الصفائح المعدنية شديدة التنافسية، لا تلبي أنظمة التثبيت التلقائي متطلبات الجودة للعملاء فيما يتعلق بدقة ثني الصفائح المعدنية فحسب، بل تعمل أيضًا على تحسين كفاءة الثني بشكل كبير، مما يوفر عائدًا مرتفعًا على الاستثمار ويلبي طلب العملاء على الأتمتة والذكاء.
