عندما تمر بجانب صالة رياضية وترى تلك الصفوف من القضبان اللامعة، أو تجلس في سيارتك وتلتقط مقبض الباب، هل ينتابك ذلك الغريزة المهنية التي تظهر كما يحدث معي؟ ثلاثة أسئلة تتبادر إلى ذهنك تلقائيًا: ما هو قطر ذلك الأنبوب؟ ما هي سماكة الجدار؟ كيف تم تحقيق نصف قطر الانحناء؟

اليوم، أريد أن أضع جانبًا تلك الكتيبات التعليمية الغامضة وأتحدث معكم من منظور 'الحرفي' عن صديقنا القديم في الورشة - آلة ثني الأنابيب. إنها أكثر من مجرد آلة تقوم بثني الأنابيب؛ في التصنيع الحديث، إنها 'سيد النحت' الذي لا يحظى بالتقدير الكامل.

الأمر لا يتعلق فقط بـ 'الثني'، بل يتعلق بجعل المعدن 'يطيع'.

كثير من الأشخاص الذين يشاهدون آلة ثني الأنابيب تعمل لأول مرة يعتقدون أنها تشبه رجلًا قويًا يثني أنبوبًا فولاذيًا بسرعة. في الواقع، الأمر يتضمن حسابات دقيقة حول 'التشوه اللدن'.

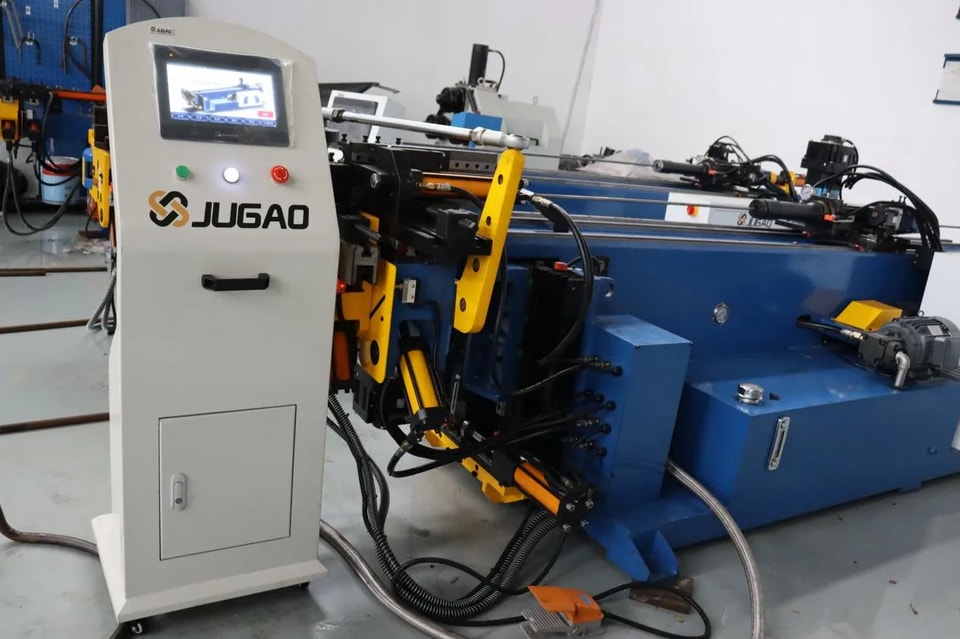

سواء كانت آلة ثني الأنابيب الهيدروليكية الشائعة أو آلة ثني الأنابيب ذات التحكم الرقمي الآلي التي تزداد شيوعًا، فإن وظيفتها واحدة: توجيه الأنابيب المعدنية على طول مسار محدد مسبقًا. في الماضي، اعتمد العمال المهرة على بصرهم وخبرتهم؛ أما الآن، فقد تغيرت الأمور. فالمعدات الحديثة، وخاصة آلات ثني الأنابيب ذات التحكم الرقمي الآلي الكهربائية بالكامل، تشبه وجود 'دماغ'. نحتاج فقط إلى إدخال الزاوية والإحداثيات، ويمكن للآلة التحكم بدقة في كل انحناء عبر المحركات المؤازرة، مع هامش خطأ ضمن ±0.1 درجة. هذا ليس مجرد تحسين في الكفاءة، بل أيضًا استكشاف لحدود المواد.

'أعمالها' موجودة في كل مكان في حياتك.

صناعة السيارات: تحقيق التوازن بين السلامة والجماليات

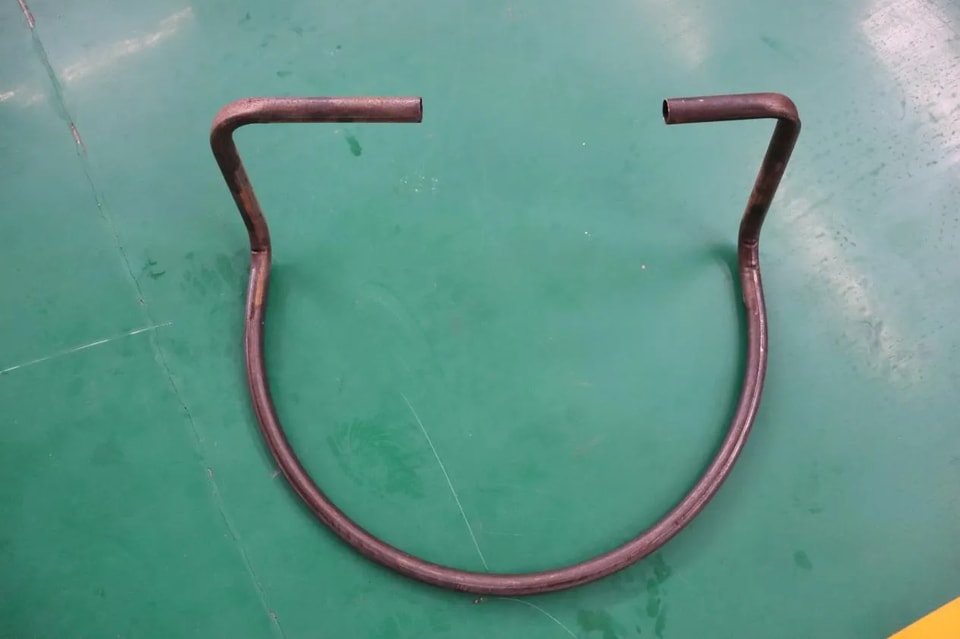

إذا كنت تعتقد أن آلات ثني الأنابيب تُستخدم فقط لأنابيب العادم، فأنت تقلّل من قيمتها. غالبًا ما تستخدم السيارات الحديثة، لتحسين قوة الهيكل، أنابيب الصلب عالية القوة للعوارض الأمامية المتقاطعة، وقفص السلامة، ودعامات مساند الرأس. تتضمن هذه المكونات انحناءات بزوايا كبيرة تصل إلى 180 درجة، وأحيانًا حتى انحناءات في اتجاهين مختلفين على نفس الأنبوب. سابقًا، كان هذا قد يتطلب لحامًا، ولكن الآن يمكن لآلات ثني الأنابيب المتطورة (مثل تلك ذات قدرات الانحناء اليسرى واليمنى) تشكيل الأنبوب دفعة واحدة، مما ينتج عنه قوة أعلى ومظهر أكثر سلاسة. المنحنيات المكانية المعقدة لهياكل لوحة القيادة في بعض الطرازات الفاخرة هي من عمل آلات ثني الأنابيب ذات التحكم الرقمي.

معدات اللياقة البدنية والأنشطة الخارجية: تحقيق التوازن بين القدرة على التحمل والجماليات

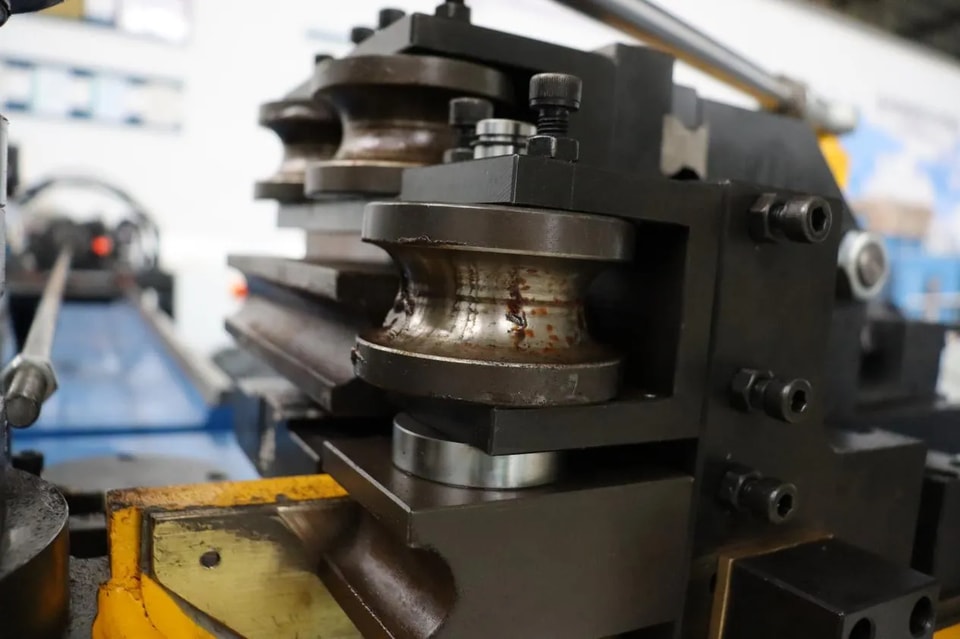

لقد تلقى مصنعنا العديد من الطلبات لمعدات اللياقة البدنية. لا تستهين بدرابزين جهاز الجري أو قضبان جهاز التجديف. تتطلب هذه المكونات الأنبوبية عادةً معالجات سطحية عالية للغاية (مثل الطلاء الكهربائي أو الطلاء بالبودرة)، وحتى أدنى تجعد أو انبعاج أثناء عملية الانحناء سيكون ملحوظًا جدًا تحت الضوء. لذلك، تحتاج آلات ثني الأنابيب إلى تجهيزها بقوالب مضادة للتجعد وأدوات توسيع داخلية لضمان عدم تجعد الجدار الداخلي للأنبوب وعدم ترقق الجدار الخارجي عند الانحناء تحت الضغط. هذا يختبر صلابة واستقرار المعدات.

الأثناء وتكييف الهواء: التفاصيل غير المرئية من قضبان السلالم الحلزونية في أبهات الفنادق إلى أنابيب النحاس لأنظمة التكييف المركزي العلوية، فإن آلات ثني الأنابيب تحسن حياتنا بهدوء. خاصة في صناعة الأثناء، أصبحت التصاميم أكثر جرأة، بأشكال S وأشكال U وحتى أقواس إهليلجية غير منتظمة. من خلال برمجة المحاكاة ثلاثية الأبعاد، يمكن حتى لأكثر الأشكال تعقيدًا أن تصبح واقعًا.

'السلاح الجديد' للأشخاص الملمين بالتكنولوجيا: ما الذي نتحدث عنه؟

في السنوات الأخيرة، كشفت المحادثات مع الزملاء عن تحول في التركيز.

سابقًا، كان السؤال هو: 'ما هي سعة آلتك بالطن؟'

الآن، الأسئلة هي: 'كم دقيقة تستغرق لتغيير القالب؟ هل يمكنها الاتصال بذراع روبوت؟ هل يمكن دمجها مع نظام تنفيذ التصنيع (MES)؟'

في الواقع، لم تعد آلات ثني الأنابيب مجرد كتل حديدية وحيدة. لقد لاحظنا عدة اتجاهات مثيرة للاهتمام:

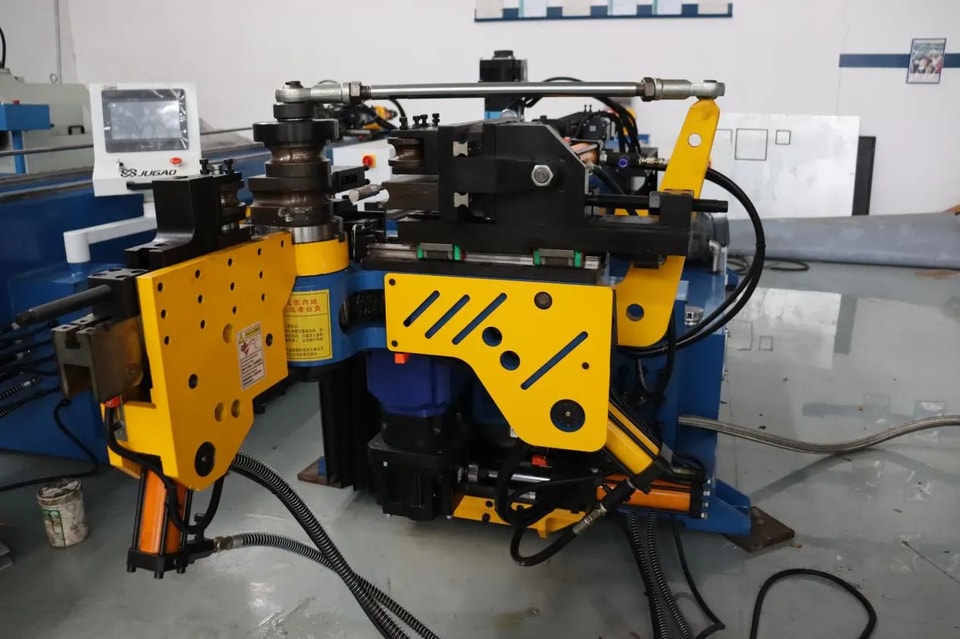

الثني والتشكيل المتكامل: يمكن لآلات سلسلة E-TURN المتقدمة ثني أنبوب واحد في كلا الاتجاهين اليمين واليسار دون عكس اتجاهه. وهذا يغير قواعد اللعبة لإنتاج محاور خلفية معقدة للسيارات أو هياكل الفضاء، مما يضاعف الكفاءة بشكل فعال.

التعويض والمواءمة الذكية: تحتوي الأنابيب على إجهاد وستعود إلى وضعها بعد الثني - وهو قانون فيزيائي لا يمكننا تغييره. لكن الآلات الحديثة يمكنها 'التعلم'. من خلال تحديد لحامات الأنابيب بالليزر أو الكاميرات، أو التعويض التلقائي عن الارتداد من خلال خوارزميات البرمجيات، تكون القطعة الأولى منتجًا مؤهلًا، مما يلغي الحاجة إلى التعديل اليدوي للقالب والتجربة والخطأ.

الإنتاج القائم على البيانات: العمال الشباب اليوم لا يرغبون في شد البراغي المغطاة ببقع الزيت. باستخدام برمجيات البرمجة دون اتصال، يمكننا محاكاة أشكال الأنابيب المعقدة أثناء احتساء القهوة في المكتب، واكتشاف التصادمات، ثم نقل البيانات مباشرة إلى المصنع عبر الشبكة. هذا ليس مجرد أتمتة، بل هو أيضًا رقمنة.

في الختام

كشخص عمل في هذه الصناعة لسنوات عديدة، فإن أكبر استفادة لي هي أنه بينما تتطور التكنولوجيا باستمرار، فإن سعينا نحو الدقة يبقى دون تغيير.

سواء كنت ورشة صغيرة تتطلع لشراء أول آلة ثني أنابيب لك، أو مصنعًا كبيرًا يقوم بترقية خط إنتاجه الآلي، فإن فهم مواد منتجك، ومتطلبات الدقة، واحتياجات حجم الإنتاج يظل دائمًا الخطوة الأولى في اختيار المعدات المناسبة.
