غالبًا ما تظهر أكواد إنذار آلة الثني CNC فجأة، فتوقف خطوط الإنتاج على نحو مفاجئ وتترك المشغلين في حيرة بشأن الإجراء الفوري. وقد رأيت عددًا لا يحصى من تأخيرات الإنتاج التي كان يمكن تجنبها، وكان سببها الوحيد هو عدم الفهم الصحيح لرسائل الإنذار هذه. وإذا كنت تجد صعوبة في فهم ما تعنيه هذه الأكواد، فإن هذا الدليل الشامل سيمنحك توجيهًا واضحًا. سيرشدك خطوة بخطوة إلى كيفية فك رموزها، وتحديد ما إذا كان الخلل يقع في النظام الكهربائي أو الهيدروليكي أو الميكانيكي، ثم التعامل مع المشكلة بأمان وكفاءة. وما إن تستوعب المنطق الكامن وراء نظام إنذار CNC، تصبح عملية استكشاف الأعطال أكثر منهجية وأقل توترًا بكثير—فتتحول من JUGAO إلى عملية سلسة ومنظمة.

ما هي أكواد إنذار آلة الثني CNC؟

أكواد إنذار آلة الثني CNC هي إشعارات خطأ آلية تُنشئها وتعرضها وحدة تحكم الآلة، مثل أنظمة Delem وESA وCybelec. وهدفها الأساسي هو حماية آلة الثني نفسها ومكوناتها الأدواتية والمشغلين في الموقع من أي ضرر أو أذى محتمل.

استنادًا إلى الخبرة العملية، يمكن تصنيف أكواد الإنذار هذه إلى ثلاثة أنواع رئيسية:

• إنذارات النظام الكهربائي

• إنذارات الضغط الهيدروليكي

• إنذارات المحاور أو تموضع المقياس الخلفي

كل كود ليس قيمة رقمية عشوائية؛ بل يجسد منطقًا محددًا للحماية والسلامة. واستيعاب هذا المنطق هو الخطوة الأساسية لاستكشاف الأعطال بفعالية.

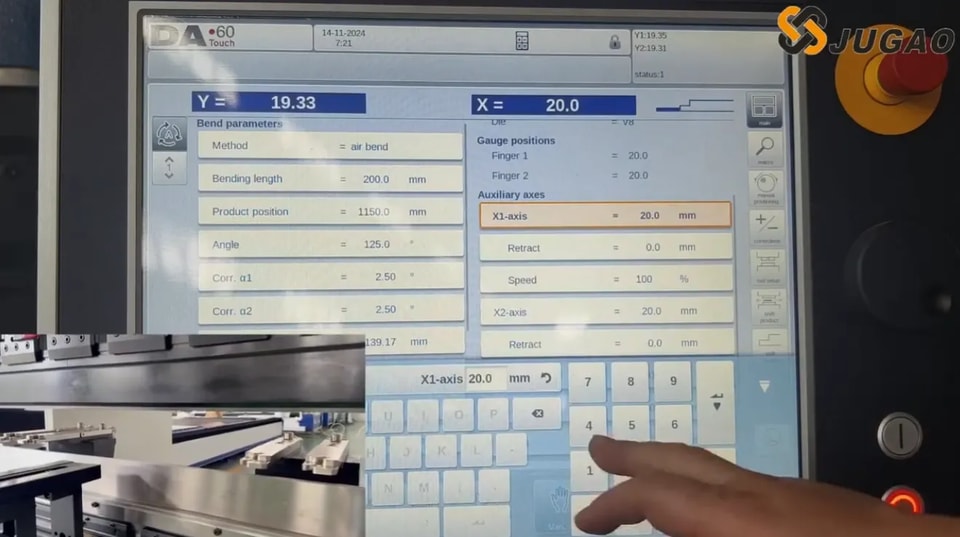

كيفية قراءة أكواد إنذار آلة الثني CNC على وحدات تحكم Delem أو ESA

وعلى الرغم من أن أنظمة CNC المختلفة تتميز بصيغ عرض إنذار متباينة، فإن العملية الأساسية لتفسير هذه الأكواد متشابهة إلى حد كبير.

الخطوة 1: تدوين رسالة الإنذار ورقم الكود بدقة

الخطوة الأولى الحاسمة التي أوصي بها دائمًا هي تدوين رسالة الإنذار كاملةً، بما في ذلك الرقم العددي الخاص بها، كتابةً. ومن أمثلة هذه الرسائل:

• "خطأ تتبع Y1"

• "انخفاض مفرط في الضغط الهيدروليكي"

• "انحراف موضع المحور X في المقياس الخلفي"

لا تعتمد أبدًا على الذاكرة في هذه المعلومات، فحتى الاختلافات البسيطة في أرقام الرموز قد تشير إلى أعطال مختلفة تمامًا.

الخطوة 2: الوصول إلى سجل إنذارات CNC

تحتفظ معظم أنظمة مكبس الثني CNC الحديثة بسجل تفصيلي لجميع حالات الإنذار. انتقل إلى واجهة التشخيص الخاصة بالنظام وراجع التفاصيل الرئيسية مثل:

• الوقت الدقيق الذي تم فيه تفعيل الإنذار

• ما إذا كان الإنذار قد تكرر عدة مرات

• ما إذا كان الإنذار قد تزامن مع عملية معينة للآلة

هذه المعلومات ضرورية لتحديد ما إذا كانت المشكلة خللًا عابرًا أم عطلًا مستمرًا ومنهجيًا.

الخطوة 3: تصنيف الوحدة النظامية المقابلة

أوصي بتصنيف رموز إنذار CNC لمكبس الثني وفقًا للوحدات الوظيفية للآلة، والتي تشمل:

• إنذارات التحكم في المحاور (المحاور Y1 وY2 وX وR وZ)

• إنذارات النظام الهيدروليكي

• إنذارات دائرة الأمان

• إنذارات الاتصال أو المشفّر

بمجرد تحديد الوحدة، يمكنك على الفور تضييق نطاق الفحص واستكشاف الأعطال وإصلاحها.

أكواد الإنذار الشائعة في آلات الثني CNC وأسبابها الجذرية

إن الإلمام بأكثر رموز الإنذار شيوعًا ومسبباتها يمكن أن يوفر قدرًا كبيرًا من الوقت في سيناريوهات الإنتاج الفعلية، ويُبسّط عملية استكشاف الأعطال وإصلاحها.

إنذار خطأ التتبع لمحور Y

غالبًا ما يكون هذا الإنذار مؤشرًا على فشل في المزامنة بين الأسطوانتين الهيدروليكيتين Y1 وY2 في مكبس الثني.

تشمل العوامل المحتملة المساهمة ما يلي:

• تداخل الإشارة مع المقياس الخطي

• خلل في صمام السيرفو

• عدم استقرار إمداد الضغط الهيدروليكي

• ارتخاء توصيلات المشفّر

تبدأ طريقتي القياسية في استكشاف هذا الإنذار بالتحقق من استقرار الضغط الهيدروليكي، ثم فحص إشارات التغذية الراجعة المنقولة بواسطة المشفّرات الخطية.

إنذار انخفاض الضغط الهيدروليكي

يُعد هذا من أكثر رموز إنذار CNC لمكبس الثني شيوعًا في الإنتاج اليومي.

الأسباب الجذرية الشائعة هي:

• انخفاض مستوى الزيت الهيدروليكي

• انسداد فلتر الزيت الهيدروليكي

• عطل في المضخة الهيدروليكية

• ارتفاع مفرط في درجة حرارة الزيت الهيدروليكي

قبل أن أستنتج أن المضخة الهيدروليكية تالفة، أتحقق دائمًا أولًا من مستوى الزيت وحالة فلتر الزيت. وفي كثير من الحالات، تكون المشكلة ببساطة نتيجة إهمال الصيانة الدورية.

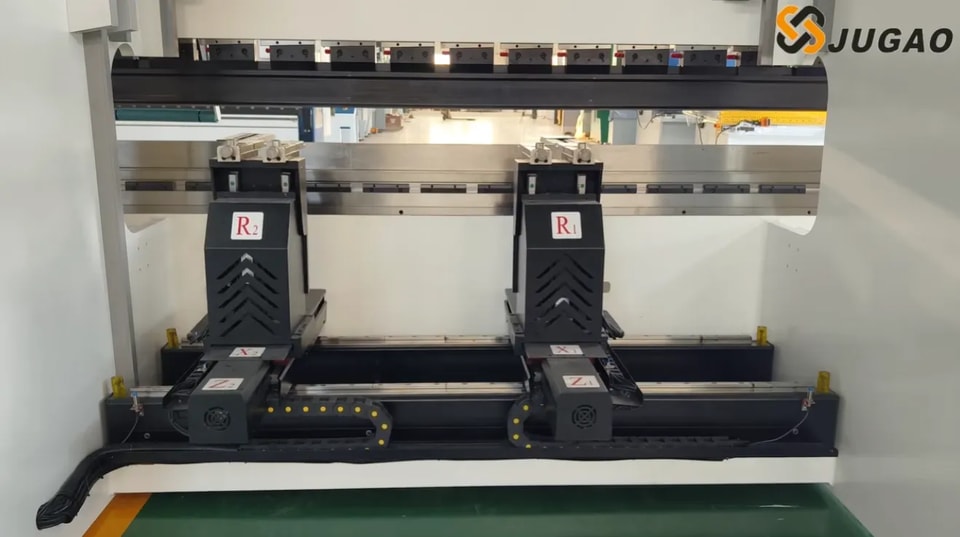

انحراف تموضع المقياس الخلفي (إنذار محور X)

سيُفعّل نظام CNC هذا الإنذار عندما يفشل المقياس الخلفي في الوصول إلى الموضع المبرمج في النظام.

تشمل الأسباب المعتادة لهذا الانحراف ما يلي:

• تلوث المسمار الكروي

• حمولة زائدة على مشغل السيرفو

• عوائق ميكانيكية في مسار الحركة

• سوء معايرة معلمات النظام

في مثل هذه الحالات، أوصي بتحريك المحور يدويًا بسرعة بطيئة للتحقق من وجود أي مقاومة غير طبيعية أثناء حركته.

بروتوكول تشخيص الأعطال خطوة بخطوة لأكواد إنذار آلة الثني CNC

بدلًا من الرد على الإنذار بذعر أو تصرف متسرع، فإن اتباع عملية استكشاف أعطال منظمة ومنهجية هو المفتاح للوصول إلى حل فعال.

الخطوة 1: إيقاف تشغيل الآلة بطريقة آمنة

قبل أي أعمال فحص أو استكشاف أعطال، تأكد دائمًا من إيقاف تشغيل الآلة بالكامل وفقًا لإجراءات التشغيل الآمن. السلامة هي الأولوية القصوى في جميع أنشطة الصيانة.

الخطوة 2: التحقق من العوامل الخارجية والبسيطة المسببة للإنذار

أبدأ بفحص المكوّنات الخارجية والأكثر وضوحًا التي قد تتسبب في تشغيل الإنذار، بما في ذلك:

• أزرار التوقف الاضطراري (في حال التشغيل غير المقصود)

• ستائر الإضاءة الأمنية (في حال وجود انسدادات أو أعطال)

• قواطع الدائرة في الخزانة الكهربائية (في حال الفصل)

• مؤشرات مستوى الزيت الهيدروليكي (للانخفاض في المستوى)

عددٌ مفاجئ من الإنذارات ينجم عن أعطال في دائرة السلامة، وليس عن أعطال كبيرة في النظام الميكانيكي أو الهيدروليكي.

الخطوة 3: فحص جميع نقاط التوصيل الكهربائية

يُعدّ ارتخاء التوصيلات الكهربائية أحد الأسباب الرئيسية لظهور أكواد إنذار متقطعة. وأركز على فحص نقاط التوصيل الحرجة التالية:

• موصلات محرك السيرفو

• كابلات المشفّر وتوصيلاتها

• البلوكات الطرفية الكهربائية

يمكن أن يؤدي الاهتزاز المستمر للآلة مع مرور الوقت إلى ارتخاء هذه التوصيلات، مما يسبب اضطرابات في الإشارة وإطلاق الإنذارات.

الخطوة 4: التأكد من استقرار النظام الهيدروليكي

باستخدام مقياس الضغط المدمج، تحقّق مما إذا كان النظام الهيدروليكي قادرًا على الوصول إلى ضغط التشغيل المقنن. إذا كان الضغط غير كافٍ، فافحص المكوّنات التالية:

• الحالة التشغيلية للمضخة الهيدروليكية

• إعدادات معايرة صمام التنفيس

• وجود تلوث في الزيت الهيدروليكي

الخطوة 5: إجراء مراجعة شاملة لإعدادات CNC

تُعدّ الإعدادات غير الصحيحة لمعلمات نظام CNC سببًا شائعًا للإنذارات المستمرة والمتكررة. وعند الحاجة، قارن إعدادات المعلمات الحالية بمعلمات المعايرة الأصلية للمصنع التي يقدّمها المُصنِّع.

إجراءات فعالة للحد من تكرار أكواد إنذار آلة الثني CNC

تُعد الصيانة الوقائية دائمًا أكثر توفيرًا لل成本 وأكثر كفاءة من الإصلاح التفاعلي، وينطبق ذلك أيضًا على تقليل تكرار إنذارات مكبس الثني CNC.

تطبيق الصيانة الوقائية المنتظمة

تقلّل عمليات الفحص والصيانة الدورية المجدولة مباشرةً من تكرار أكواد الإنذار. أوصي بمهام الصيانة الأساسية التالية:

• التنظيف المنتظم للمقاييس الخطية لمنع التلوث

• التشحيم في الوقت المناسب لبراغي الكرات الخاصة بالمصد الخلفي

• الاستبدال المجدول لمرشحات الزيت الهيدروليكي

• الفحص الروتيني لمراوح التبريد للتأكد من عملها بشكل صحيح

الحفاظ على نظافة وتهوية الخزائن الكهربائية

يمكن أن يؤدي تراكم الغبار داخل الخزانات الكهربائية إلى ارتفاع درجة حرارة المكوّنات وحدوث تداخل في الإشارات الكهربائية، وهما من أبرز مسببات أكواد الإنذار. إن ضمان التهوية الجيدة لا يقلل الإنذارات فحسب، بل يطيل أيضًا العمر التشغيلي للمكوّنات الحيوية مثل محركات السيرفو.

تدريب المشغلين على الفهم الأساسي لمنطق الإنذارات

من الضروري تدريب المشغلين في الموقع على التعرّف على أنواع أكواد الإنذار المختلفة والتمييز بينها، بما في ذلك:

• إنذارات تزامن المحاور

• إنذارات قفل الأمان

• إنذارات التحذير من ضغط الهيدروليك

إن الفهم الأساسي لمنطق الإنذارات يمنع الذعر غير الضروري عند حدوثها، ويقلل من التوقف غير المخطط له من خلال تمكين المشغلين من اتخاذ الإجراء الأولي المناسب.

الأسئلة الشائعة (FAQs)

ما الإجراء الفوري عند ظهور أكواد إنذار آلة الثني CNC؟

أولًا، أوقف الماكينة بطريقة آمنة، ثم سجّل رسالة الإنذار ورقم الكود بدقة، وحدّد وحدة النظام المقابلة للإنذار قبل اتخاذ أي خطوات إضافية لاستكشاف الأعطال وإصلاحها.

هل يمكن إعادة ضبط أكواد إنذار آلة الثني CNC دون معالجة المشكلة الأساسية؟

على الرغم من أن بعض أكواد الإنذار يمكن مسحها مؤقتًا بإعادة ضبط النظام، فإن الإنذار سيعود حتمًا إذا لم تتم معالجة السبب الجذري. أوصي دائمًا بإجراء تشخيص شامل لحل العطل الأساسي قبل إعادة ضبط الإنذار.

هل تختلف أكواد إنذار آلة الثني CNC بين نظامي Delem وESA؟

نعم، يختلف النظامان من حيث ترقيم أكواد الإنذار وواجهة المستخدم لعرض الإنذارات. ومع ذلك، فإن المنطق الأساسي وراء تحكم المحاور، والضغط الهيدروليكي، وإنذارات دائرة الأمان هو نفسه تقريبًا في كلا النظامين.

ما الاستراتيجيات التي يمكن أن تقلل من تكرار حدوث إنذارات CNC؟

إن تطبيق الصيانة الوقائية المنتظمة، وضمان التشحيم السليم وفي الوقت المناسب للمكونات الميكانيكية، والحفاظ على ضغط ثابت في النظام الهيدروليكي، وإبقاء النظام الكهربائي نظيفًا وخاليًا من الغبار، هي أكثر الاستراتيجيات فعالية للحد بشكل كبير من تكرار أكواد إنذار CNC.

الخلاصة

إن فهم أكواد إنذار CNC الخاصة بمكبس الثني لا يعني حفظ قائمة من الأرقام العشوائية، بل يعني استيعاب منطق النظام الأساسي الذي يمثله كل كود. ومن خلال الخبرة العملية، فإن الغالبية العظمى من أكواد الإنذار هي إشارات تحذيرية مبكرة لمشكلات محتملة، وليست مؤشرات على فشل كارثي غير قابل للإصلاح في الماكينة.

من خلال اتباع عملية استكشاف أعطال منظمة — بتسجيل الكود والرسالة بدقة، وتحديد وحدة النظام المقابلة، وإجراء فحص منهجي — يمكنك حل المشكلات المرتبطة بالإنذار بسرعة وأمان، مع تقليل توقف الإنتاج إلى الحد الأدنى.

إذا كنت تواجه أكواد إنذار CNC متكررة لا يمكن حلها باستكشاف الأعطال الأساسي، أو إذا كنت بحاجة إلى دعم فني احترافي، فنوصي بالتواصل مع فريق هندسي متخصص. إن التشخيص الاحترافي الدقيق والصيانة الوقائية المستمرة لن يقللا فقط من توقف الإنتاج غير المخطط له، بل سيحميان أيضًا الدقة التشغيلية والاعتمادية طويلة الأمد لمعدات مكبس الثني لديك.
