كيف نحدد السبب الجذري لتآكل أدلة التوجيه في آلة ثني الأنابيب؟

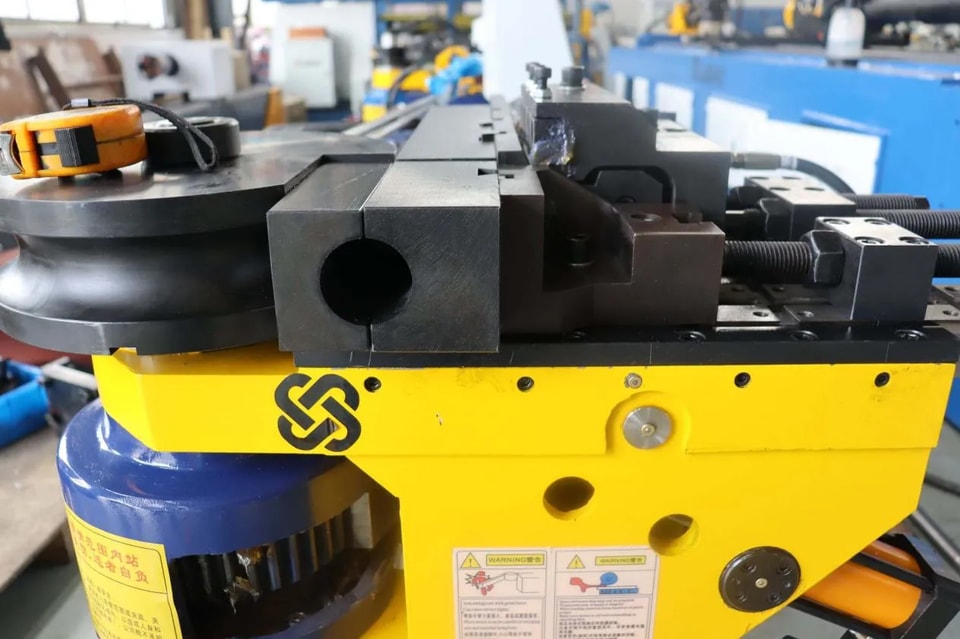

تُعدّ القضبان التوجيهية (الخطية أو المنزلقة) في ماكينة ثني الأنابيب من المكونات الأساسية التي تضمن التموضع الدقيق لوحدة التغذية ووحدة الدوران وذراع الثني. ويؤدي تآكل هذه القضبان إلى انحرافات في زاوية الثني، وعدم دقة طول التغذية، وحتى اهتزاز الماكينة. ولحل المشكلة بشكل كامل، لا يكفي استبدال القضبان التوجيهية فقط؛ بل يلزم اتباع نهج منهجي لتحديد السبب الجذري.

طريقة من أربع خطوات للتحقيق في السبب الجذري

الخطوة 1: راقب نمط التآكل واستنتج موضع الإجهاد.

تآكل شديد في جانب واحد: يدل على أن قضبان التوجيه ليست متوازية، أو أن عربة التغذية/ذراع الثني تتعرض لعزم حمل غير مركزي. افحص توازي واستواء زوج قضبان التوجيه.

تآكل عند الطرفين مع سلامة الجزء الأوسط: يدل على ضعف التزييت؛ احتكاك جاف عند الطرفين بسبب نقص الزيت أثناء الحركة الترددية عند حدود الشوط.

تنقر أو تقشر السطح: يحدث عادةً بسبب أحمال الصدمة (الاهتزاز أثناء ثني الأنابيب) أو إجهاد المادة. افحص سرعة الثني وما إذا كان تطابق القالب يولد صدمات غير طبيعية.

تآكل متموج: يدل غالبًا على أن صلابة قاعدة تثبيت قضيب التوجيه غير كافية؛ فاهتزاز المعدة طويل الأمد يسبب تشوه قضيب التوجيه.

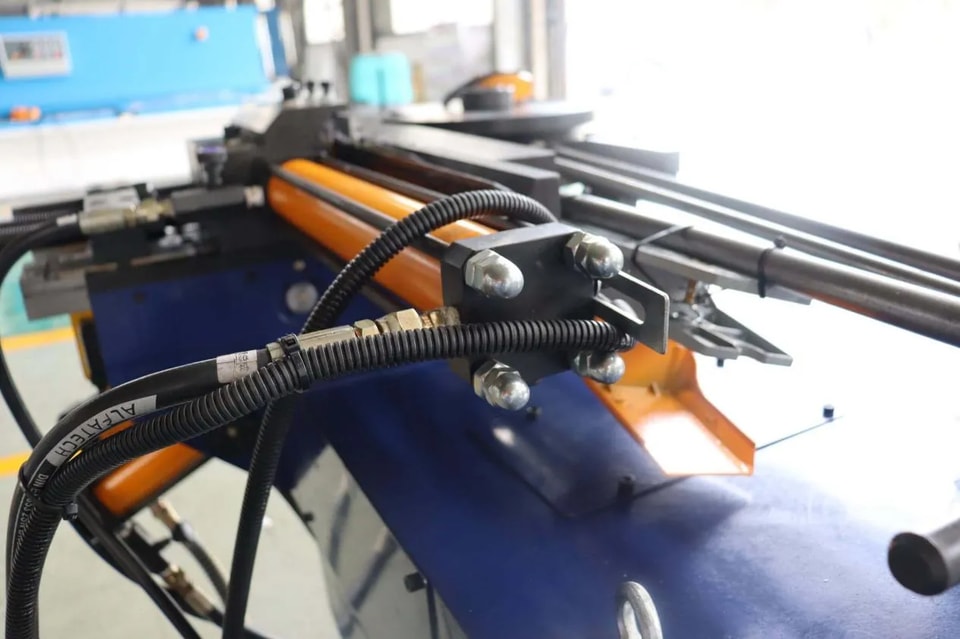

الخطوة 2: تحقق من حالة نظام التزييت.

تأكد مما إذا كانت مضخة التزييت الأوتوماتيكية تزود الزيت وفق الدورة المضبوطة، وما إذا كان موزع الزيت مسدودًا، وما إذا كانت أنابيب الزيت مكسورة.

افحص طبقة الزيت على سطح قضيب التوجيه: يجب عادةً أن توجد آثار زيت متجانسة. إذا بدت جافة أو عليها ترسبات سوداء شبيهة بالوحل، فهذا يدل على نقص التزييت أو تلوث الزيت.

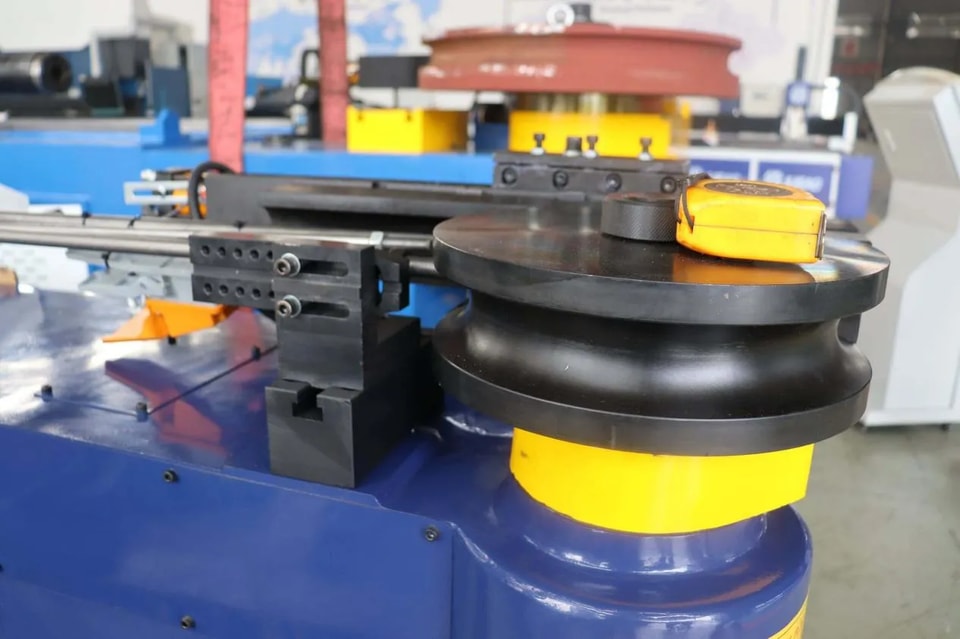

الخطوة 3: قياس الدقة الميكانيكية والحمل

استخدم مؤشر قياس لقياس الاستقامة وتوازي قضبان التوجيه. أي انحراف يتجاوز السماحية (مثل 0.02 مم أو أكثر لكل متر) سيُسرّع التآكل.

تحقق مما إذا كان لولب التغذية وقضيب التوجيه متوازيين. سيؤدي انحناء اللولب إلى قوة شعاعية إضافية، مما يسبب تآكلًا غير متساوٍ على قضيب التوجيه.

أعد التحقق مما إذا كانت مواصفات ثني الأنابيب تتجاوز السعة المقدرة للمعدة. التشغيل لفترات طويلة بحمل زائد سيضاعف عزم الثني وقوة الاحتكاك على قضبان التوجيه.

الخطوة 4: التحقق من العوامل البيئية وعوامل الصيانة

سوف يسبب الغبار والرايش وجزيئات الرمل التي تدخل إلى منزلق قضيب التوجيه تآكلًا كاشطًا. تحقق مما إذا كان الغطاء الواقي لقضيب التوجيه متضررًا.

راجع سجلات الصيانة: هل لم يتم تغيير شحم قضيب التوجيه منذ مدة طويلة؟ وهل استُخدم نوع غير صحيح من الشحم؟

ملخص للأسباب الجذرية الشائعة

خصائص التآكل: الأسباب الجذرية الأكثر احتمالًا

تآكل من جانب واحد: تركيب غير متوازٍ لقضيب التوجيه / حمل غير متساوٍ

تآكل عند الطرفين: تزييت غير كافٍ (نقص الزيت عند نهاية الشوط)

تنقر وتقشر: حمل صدمات / حمل زائد

تآكل متموج: صلابة غير كافية للقاعدة / اهتزاز

تآكل منتظم ولمسة نهائية لامعة: نهاية العمر التشغيلي الطبيعي / سوء التزييت

خدوش سطحية: تلف الغطاء الواقي، دخول أجسام غريبة

الإجراءات التصحيحية والوقائية

إعادة المعايرة: فك مشابك قضيب التوجيه، واستخدم مقياس تداخل ليزريًا أو مؤشر قياس لتصحيح التوازي والاستواء، ثم شدّ بالترتيب.

ترقية التزييت: استبدله بشحم ليثيومي عالي الضغط واضبط تكرار التزييت الآلي (مثلًا: التزييت كل 4 ساعات).

تعزيز الحماية: أصلح أو استبدل حواجز قضيب التوجيه التالفة وأضف شفرات كاشطة.

ضبط العملية: خفّض سرعة الثني لتجنب الصدمات؛ وتأكد من أن مواصفات ثني الأنبوب تقع ضمن النطاق المقدر للمعدة.

استبدال القطع: إذا كان المنزلق أو قضيب التوجيه متآكلًا بشدة، فاستبدلهما معًا كزوج (قضيب توجيه + منزلق) لتجنب خلط الأجزاء الجديدة بالقديمة.

فقط عبر العثور على «مصدر» التآكل، لا مجرد استبدال القطع، يمكن استعادة دقة آلة ثني الأنابيب من الأساس وإطالة عمر المعدة التشغيلي.
