دليل تقييم دقة وأداء مكبس الثني

في تصنيع المعادن، يُعد مكبس الثني من المعدات الأساسية لتحقيق انحناءات دقيقة في الصفائح المعدنية. وتؤثر دقة هذه الآلات وكفاءتها مباشرةً في جودة المنتج ومعدل الإنتاج. يوضح هذا الدليل الشامل أساليب منهجية لتقييم كلٍّ من دقة مكبس الثني وأدائه التشغيلي، بما يضمن أفضل أداء طوال عمره التشغيلي.

تقييم دقة مكبس الثني

يركز تقييم الدقة على ثلاثة جوانب أساسية تحدد دقة الثني:

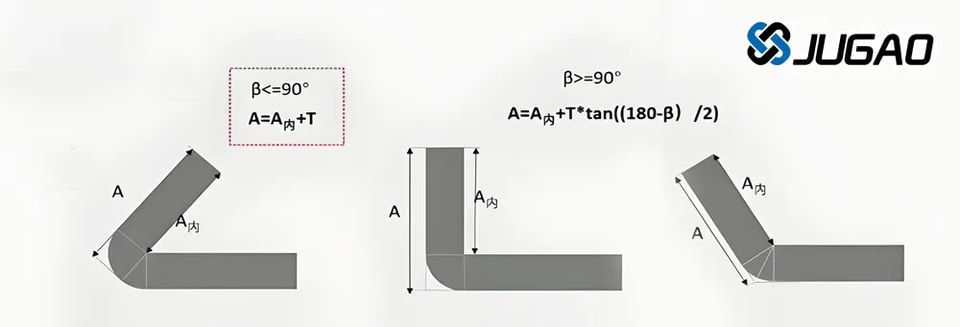

1. قياس زاوية الثني

استخدم مقاييس الزاوية الرقمية أو المنقولات الدقيقة لقياس الزوايا المُشكَّلة وفقًا للتفاوتات المحددة. ولأفضل النتائج:

• إجراء القياسات مباشرة بعد الثني بينما لا تزال آثار ارتداد المادة موجودة

• مقارنة عدة عينات من مواضع مختلفة على طول منطقة العمل

• توثيق أي انحراف يتجاوز ±0.5° باعتباره مؤشرًا محتملاً على وجود مشكلة في المعايرة

2. التحقق من التوازي

يؤثر ضبط الأدوات بشكل حاسم في تجانس الثني. بروتوكول التحقق:

• تركيب مؤشرات القياس على الكباس بفواصل 200 مم

• تنفيذ حركات الشوط الكامل مع تسجيل الانحراف

• التفاوت المقبول: ≤0.02 مم لكل 100 مم من طول منطقة العمل

• تصحيح عدم المحاذاة من خلال ضبط حوامل الأدوات أو إعادة معايرة الماكينة

3. تحليل اتساق العملية

اختبار الاتساق

نفّذ اختبارات ثني متتابعة باستخدام المعلمات نفسها لتقييم:

• قابلية تكرار الزاوية عبر 20 دورة متتالية أو أكثر

• اتساق ارتداد المادة بعد الثني

• أنماط تآكل القوالب والأدوات التي تؤثر في ثبات الأبعاد

• تساعد أساليب التحكم الإحصائي في العمليات على تحديد الاتجاهات الناشئة التي تتطلب تدخلًا.

تقييم الأداء التشغيلي

إلى جانب الدقة، تحدد مؤشرات التشغيل كفاءة الإنتاج:

1. تحسين زمن الدورة

• قياس زمن دورة الثني الكاملة من هبوط الكباس حتى عودته

• مقارنة الأوقات الفعلية بالمواصفات التي تحددها الشركة المصنعة

• تحليل منحنيات التسارع/التباطؤ لفرص التحسين

• استهدف ≥90% من سرعة الدورة المقننة في ظروف الإنتاج

2. التحكم وظائف النظام

التحكمالواجهة

ينبغي أن تُظهر أنظمة CNC الحديثة ما يلي:

- استجابة بديهية لواجهة البرمجة

- تغذية راجعة دقيقة لموضع المحور

- قدرات استباقية لمنع الأخطاء

- زمن استجابة لتنفيذ الأوامر أقل من 100 مللي ثانية

أجرِ برامج اختبار تجمع بين تسلسلات ثني متعددة للتحقق من الثبات.

3. تقييم النظام الهيدروليكي

راقب محولات الضغط أثناء التشغيل لتحديد ما يلي:

- تراجع كفاءة المضخة

- أزمنة استجابة الصمامات

- تقلبات الضغط التي تتجاوز ±5% من قيمة الضبط

- بصمات حرارية غير طبيعية تشير إلى تآكل المكونات

حافظ على سجلات ضغط تفصيلية لجدولة الصيانة التنبؤية.

الأسئلة الشائعة

س: ما هي أدق طريقة للتحقق من زاوية الثني؟

ج: توفر أنظمة القياس بالليزر دقة تبلغ ±0.1°، رغم أن المنقلة الرقمية (±0.5°) تكفي لمعظم التطبيقات عند معايرتها بشكل صحيح.

س: كيف يمكن معالجة عدم اتساق زوايا الثني عبر طول التشغيل؟

ج: تحقّق أولًا من توازي الأدوات، ثم افحص انحناء الرام باستخدام مقاييس الانفعال. قد تكون هناك حاجة إلى التعويض الحراري للآلات التي يتجاوز طول تشغيلها 3 أمتار.

س: ما وتيرة التقييم الموصى بها لمعدات الإنتاج؟

ج: أجرِ الفحوصات الأساسية أسبوعيًا، والتقييم الشامل ربع سنويًا، أو بعد 50,000 دورة. زد الوتيرة عند العمل مع المواد عالية الشد.

الخلاصة

يشمل التقييم المنهجي لمعدات مكابس الثني التحقق من الدقة ومقارنة الأداء بمعايير القياس. ويسهم تطبيق بروتوكولات تقييم منتظمة في تقليل الانحرافات في الجودة مع تعظيم استغلال المعدات. وللتطبيقات المتخصصة التي تتطلب تسامحات أدق، يُنصح بدمج أنظمة قياس آلية مع إمكانات تعديل العملية في الوقت الفعلي.
