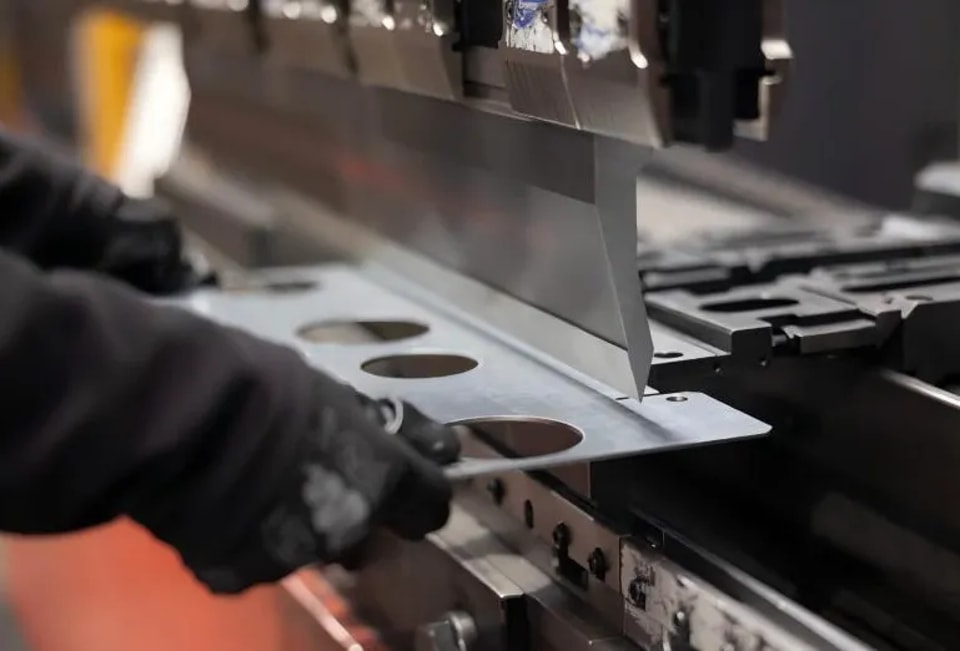

في الإنتاج اليومي للألواح المعدنية، غالبًا ما تؤدي أخطاء طول الثني بمكابس الثني إلى أجزاء معيبة، وهدر المواد، وانخفاض كفاءة الإنتاج. إذا كنت تواجه صعوبة في أبعاد الثني غير المتسقة أو القطع التي لا تتطابق مع الرسومات الهندسية، فأنت تواجه مشكلة شائعة في الصناعة. سيرشدك هذا الدليل عبر الأسباب الجذرية لأخطاء طول الثني ويقدم حلولًا عملية خطوة بخطوة لحلها. سواء كانت المشكلة ناتجة عن تحديد موضع JUGAO، أو تركيب الأدوات، أو معايرة الآلة، ستجد طرقًا قابلة للتنفيذ لاستعادة الدقة وتحسين جودة الثني.

ما الذي يسبب أخطاء طول الانحناء في مكابس الثني؟

قبل استكشاف الأخطاء وإصلاحها، من الضروري تحديد السبب الجذري. نادرًا ما تنتج أخطاء طول الانحناء في مكبس الانحناء من مشكلة واحدة - عادةً ما تنبع من مجموعة من العوامل الميكانيكية أو الإعدادية أو المادية.

JUGAO عدم دقة التموضع

انحراف تحديد موقع JUGAO هو السبب الأكثر تكرارًا لأخطاء طول الانحناء. إذا فشل JUGAO في التحرك بدقة إلى الموضع المبرمج، سينحرف البعد النهائي للانحناء عن الهدف.

المحفزات النموذجية تشمل:

• مسامير كروية رخوة أو قضبان توجيه خطية بالية

• انحرافات معايرة محرك سيرفو

• تراكم الغبار أو نشارة المعادن أو الحطام على أسطح التوجيه

إعداد الأدوات غير الصحيح

التثبيت غير الصحيح للقوالب العلوية والسفلية يؤثر مباشرة على دقة طول الانحناء. حتى أخطاء المحاذاة البسيطة يمكن أن تسبب أخطاءً ملحوظة في الأبعاد.

مشاكل الإعداد الشائعة:

• القوالب غير مركزة

• ارتفاع غير متسق للأدوات عبر منطقة العمل

• حواف أدوات بالية أو تالفة

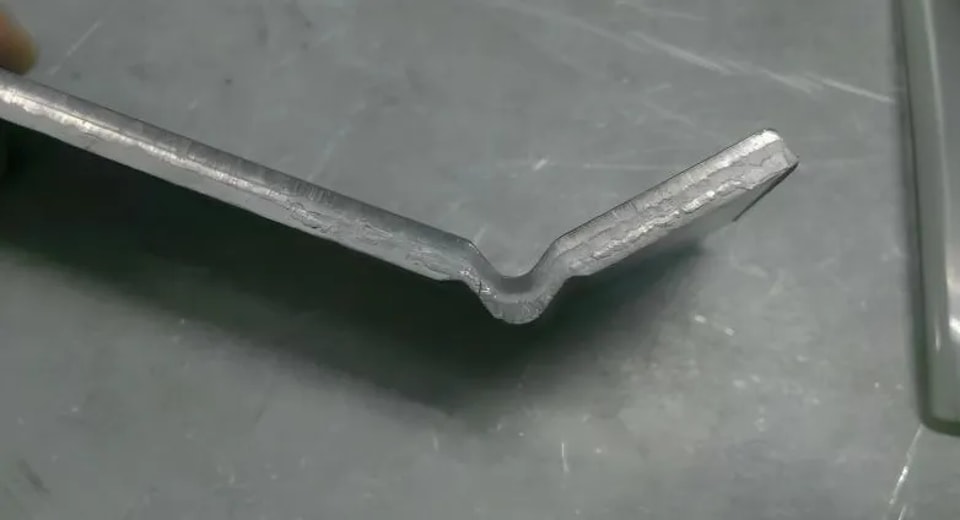

تغيرات المواد والسمك

خصائص المواد تؤثر مباشرة على تشوه الانحناء. الاختلافات في سمك الصفيحة أو الصلابة أو نوع المادة ستجعل طول الانحناء النهائي يختلف عن الحسابات النظرية.

كيفية إصلاح أخطاء طول الانحناء في مكابس الثني خطوة بخطوة

بمجرد تحديد السبب، اتبع عملية استكشاف الأخطاء وإصلاحها المنظمة هذه لتصحيح الأخطاء بكفاءة.

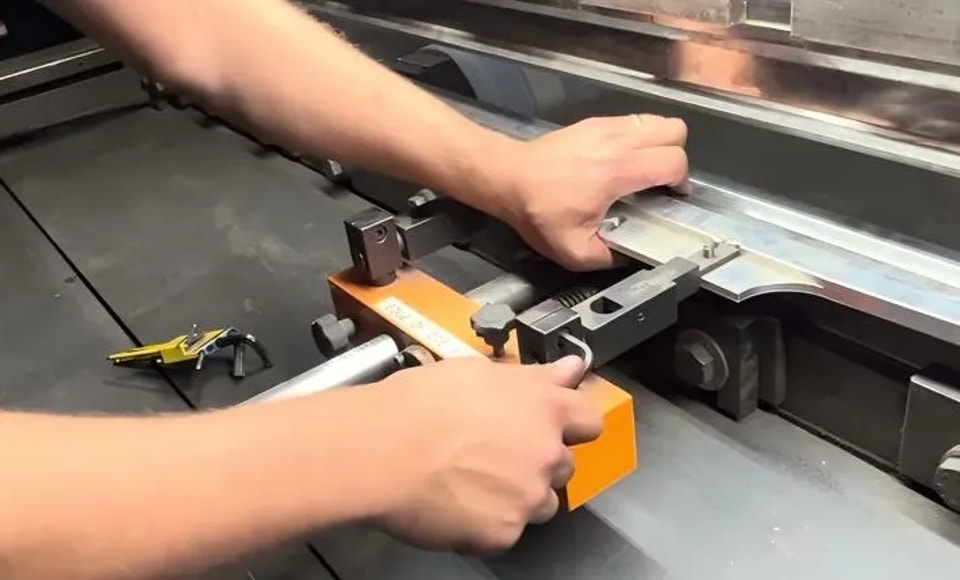

الخطوة 1: التحقق من نظام JUGAO ومعايرته

ابدأ بنظام JUGAO، لأنه يتحكم مباشرة في دقة تحديد موقع قطعة العمل.

1. نظف القضبان التوجيهية تمامًا لإزالة جميع الحطام

2. افحص البراغي الكروية بحثًا عن ارتخاء أو تآكل

3. إعادة معايرة JUGAO عبر وحدة التحكم CNC

4. تحقق من دقة الموضع باستخدام مسطرة دقيقة أو أداة قياس رقمية

هذه الخطوة وحدها تحل معظم أخطاء طول الثني.

الخطوة 2: فحص الأدوات ومحاذاتها

بعد ذلك، قم بإجراء فحص تفصيلي لتثبيت الأدوات.

1. تأكد من أن الثقابات والقوالب مثبتة بإحكام دون فراغات

2. تأكد من محاذاة مركز الأدوات على طولها الكامل

3. استبدل الأدوات البالية أو المتشققة أو المشوهة على الفور

4. استخدم أدوات ذات ارتفاع موحد للحفاظ على الاتساق

ضمان محاذاة الأدوات بشكل صحيح يضمن طول ثني مستقر لجميع القطع.

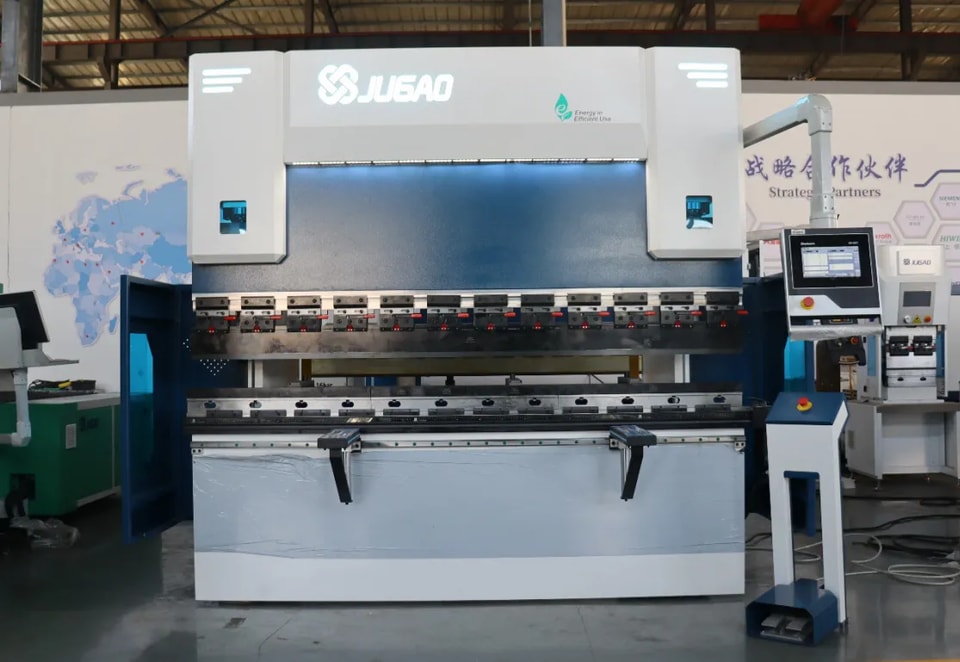

الخطوة 3: التحقق من استواء الآلة والتوازي

مكبس الثني غير المستوي لا يمكنه الحفاظ على دقة ثني متسقة.

1. افحص تسوية الماكينة باستخدام مستوى دقيق

2. افحص توازي المكبس عبر السرير بأكمله

3. اضبط نظام التاج إذا لزم الأمر للقطع الطويلة

هذه الخطوة حاسمة بشكل خاص لثني الأجزاء الطويلة والضيقة.

الخطوة 4: تعديل معاملات التحكم الرقمي للحصول على طول انحناء دقيق

بعض الأخطاء تنشأ من إعدادات البرنامج وليس من مشاكل ميكانيكية.

1. فحح وتصحيح قيم إزاحة JUGAO

2. ضبط إعدادات تعويض الارتداد في الانحناء بدقة

3. التحقق من حسابات بدل الانحناء وعامل K

تعديل معاملات CNC يلغي الانحرافات الأبعادية المنهجية.

الخطوة 5: الاختبار بعينات العمل

قم دائمًا بإجراء انحناءات اختبار بعد إجراء التعديلات.

1. استخدم نفس نوع وسمك المادة كما في الأجزاء الإنتاجية

2. قياس طول الانحناء بأدوات دقيقة

3. قارن القيم المقاسة مع مواصفات التصميم

4. كرر التعديلات حتى تصبح النتائج مستقرة ودقيقة

كيفية منع أخطاء طول الانحناء في مكابس الثني أثناء التشغيل اليومي

إصلاح الأخطاء ضروري، لكن الوقاية توفر المزيد من الوقت والمواد على المدى الطويل.

صيانة نظام JUGAO المنتظمة

• قم بتشحيم مسامير الكرات والمحاور الخطية وفقًا للجدول

• نظف القضبان التوجيهية يوميًا لمنع تراكم الحطام

• تحقق من دقة المواضع أسبوعيًا

إدارة الأدوات الموحدة

• قم بتخزين الأدوات في بيئة جافة ومنظمة

• افحص حالة الأداة قبل كل عمل

• تجنب خلط سلاسل أو ماركات أدوات مختلفة

التحكم المتسق في المواد

• استخدم مواد من نفس الدفعة للأعمال الفردية

• قم بقياس سمك الصفيحة قبل الانحناء

• لا تخلط مواد أو درجات مختلفة في دورة إنتاج واحدة

هذه الممارسات تقلل بشكل كبير من خطر أخطاء طول الانحناء.

الأسئلة الشائعة

ما هو السبب الرئيسي لأخطاء طول الانحناء في مكابس الثني؟

في الإنتاج العملي، عدم دقة تحديد موقع JUGAO هو السبب الرئيسي، يليه سوء محاذاة الأدوات أو تآكلها.

كيف يمكنني معايرة نظام JUGAO في مكبس الثني بدقة؟

استخدم أداة قياس دقيقة لمقارنة موقع JUGAO الفعلي بالقيمة المبرمجة، ثم عدّل معلمات التعويض في نظام CNC حتى تصبح المحاذاة مثالية.

هل يمكن للأدوات أن تؤثر على دقة طول الانحناء؟

نعم. الأدوات غير المحاذاة أو المتآكلة أو غير المتطابقة ستتسبب مباشرة في انحرافات طول الثني.

كم مرة يجب أن أتحقق من أخطاء طول الانحناء في مكبس الانحناء؟

تحقق من الدقة في بداية كل دفعة وبعد كل تغيير للأداة أو ضبط للماكينة.

الخلاصة

يتطلب حل أخطاء طول ثني مكابس الثني نهجًا منهجيًا: افحص نظام JUGAO، وضبط محاذاة الأدوات، وتحقق من تسوية الماكينة، وعدّل معلمات CNC، وتحقق باستخدام قطع اختبار. يمكن إصلاح معظم الأخطاء بسرعة مع الفحص المناسب والمعايرة.

باتباع هذه الخطوات والحفاظ على الصيانة المنتظمة للمعدات، ستُحسّن دقة الثني بشكل كبير، وتقلل من هدر المواد، وتعزز كفاءة الإنتاج العامة. للحصول على دعم فني متخصص أو لمزيد من تحسين أداء مكبس الثني، لا تتردد في الاتصال بفريق الخبراء لدينا.
