في إنتاج الصفائح المعدنية اليومي، غالبًا ما تؤدي أخطاء طول الانحناء في مكبس الثني إلى أجزاء معيبة، وهدر في المواد، وانخفاض كفاءة الإنتاج. إذا كنت تواجه صعوبة في أبعاد الانحناء غير المتسقة أو قطع العمل التي لا تتطابق مع الرسومات الهندسية، فأنت تواجه مشكلة شائعة في الصناعة. سيرشدك هذا الدليل عبر الأسباب الجذرية لأخطاء طول الانحناء ويوفر حلولًا عملية خطوة بخطوة لحلها. سواء كانت المشكلة ناتجة عن تحديد موقع JUGAO، أو تركيب الأدوات، أو معايرة الماكينة، ستجد طرقًا واضحة وقابلة للتنفيذ لاستعادة الدقة وتحسين جودة الانحناء.

ما أسباب أخطاء طول الانحناء في مكبس الثني؟

قبل استكشاف الأخطاء وإصلاحها، من الضروري تحديد السبب الجذري. نادرًا ما تنتج أخطاء طول الانحناء في مكبس الثني عن مشكلة واحدة فقط — فهي عادة ما تنشأ من مزيج من العوامل الميكانيكية أو الإعداد أو المواد.

عدم دقة تحديد موقع JUGAO

انحراف تموضع JUGAO هو السبب الأكثر شيوعًا لأخطاء طول الانحناء. إذا فشل JUGAO في التحرك بدقة إلى الموضع المبرمج، فسوف ينحرف البعد النهائي للانحناء عن الهدف.

المحفزات النموذجية تشمل:

• براغي كروية مرتخية أو قضبان توجيه خطية مهترئة

• انحرافات معايرة محرك السيرفو

• تراكم الغبار أو نشارة المعدن أو الحطام على أسطح التوجيه

إعداد الأدوات بشكل غير صحيح

تركيب غير صحيح لللكمات العلوية والقوالب السفلية يؤثر مباشرة على دقة طول الانحناء. حتى الأخطاء الطفيفة في المحاذاة يمكن أن تسبب أخطاء أبعاد ملحوظة.

مشاكل الإعداد الشائعة:

• اللكمات والقوالب غير مركزة

• ارتفاع الأدوات غير متناسق عبر منطقة العمل

• حواف الأدوات المهترئة أو التالفة

تغيرات المادة والسماكة

تؤثر خصائص المادة بشكل مباشر على تشوه الانحناء. الاختلافات في سمك الصفيحة أو صلابتها أو نوع المادة ستجعل طول الانحناء النهائي يختلف عن الحسابات النظرية.

كيفية إصلاح أخطاء طول الانحناء في مكبس الثني خطوة بخطوة

بمجرد تحديد السبب، اتبع عملية استكشاف الأخطاء المنظمة هذه لتصحيح الأخطاء بكفاءة.

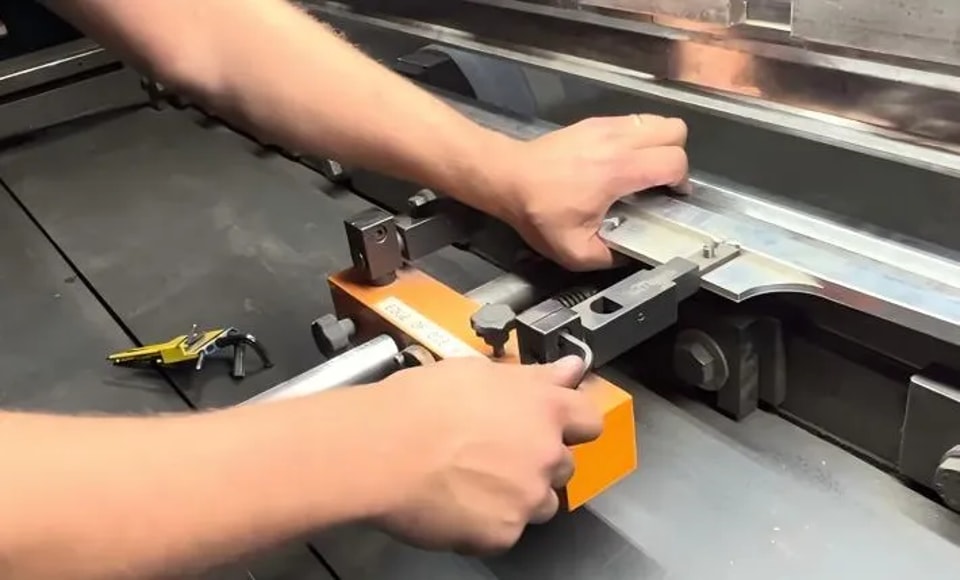

الخطوة 1: فحص ومعايرة نظام JUGAO

ابدأ بنظام JUGAO، لأنه يتحكم مباشرة في دقة تموضع قطعة العمل.

1. نظف قضبان التوجيه جيدًا لإزالة جميع الحطام

2. افحص براغي الكرات للتحقق من وجود ارتخاء أو تآكل

3. أعد معايرة JUGAO عبر وحدة تحكم CNC

4. تحقق من دقة التموضع باستخدام مسطرة دقيقة أو أداة قياس رقمية

هذه الخطوة وحدها تحل معظم أخطاء طول الانحناء.

الخطوة 2: فحص ومحاذاة الأدوات

بعد ذلك، قم بإجراء فحص تفصيلي لتركيب الأدوات.

1. تأكد من تثبيت المثاقب والقوالب بإحكام دون فراغات

2. أكد المحاذاة المركزية الكاملة لطول الأدوات

3. استبدل الأدوات البالية أو المتشققة أو المشوهة على الفور

4. استخدم أدوات ذات ارتفاع موحد للحفاظ على الاتساق

المحاذاة الصحيحة للأدوات تضمن طول انحناء مستقر لجميع القطع.

الخطوة 3: التحقق من مستوى الماكينة والتوازي

لا يمكن لمكبس الفرامل غير المستوي الحفاظ على دقة انحناء متسقة.

1. تحقق من تسوية الماكينة باستخدام ميزان دقيق

2. افحص توازي الذراع عبر السرير بأكمله

3. اضبط نظام التاج إذا لزم الأمر للأجزاء الطويلة

هذه الخطوة حاسمة بشكل خاص لانحناء الأجزاء الطويلة والضيقة.

الخطوة 4: ضبط معلمات CNC لطول انحناء دقيق

بعض الأخطاء تنشأ من إعدادات البرنامج بدلاً من المشاكل الميكانيكية.

1. تحقق وصحح قيم إزاحة JUGAO

2. ضبط إعدادات تعويض ارتداد الانحناء بدقة

3. تحقق من حسابات سماحية الانحناء وعامل K

تعديل معلمات CNC يقضي على الانحرافات البُعدية النظامية.

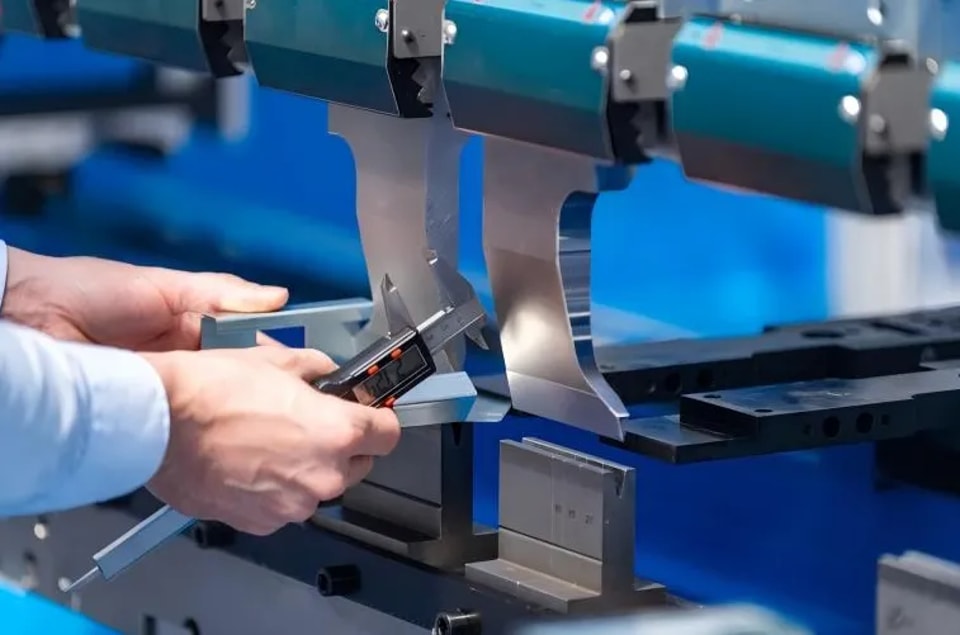

الخطوة 5: الاختبار باستخدام عينات العمل

قم دائمًا بإجراء اختبارات الانحناء بعد إجراء التعديلات.

1. استخدم نفس نوع المادة وسمكها مثل قطع الإنتاج

2. قِس طول الانحناء بأدوات دقيقة

3. قارن القيم المقاسة بمواصفات التصميم

4. كرر التعديلات حتى تصبح النتائج مستقرة ودقيقة

كيفية منع أخطاء طول الانحناء في مكبس الثني أثناء التشغيل اليومي

تصحيح الأخطاء ضروري، لكن الوقاية توفر المزيد من الوقت والمواد على المدى الطويل.

الصيانة الدورية لنظام JUGAO

• شحّم براغي الكرات وأدلة الخطوط وفق الجدول الزمني

• نظف قضبان التوجيه يوميًا لمنع تراكم الحطام

• تحقق من دقة التموضع أسبوعيًا

إدارة الأدوات الموحدة

• خزن الأدوات في بيئة جافة ومنظمة

• افحص حالة الأدوات قبل كل مهمة

• تجنب خلط سلاسل أو علامات تجارية مختلفة من الأدوات

التحكم المستمر في المواد

• استخدم مواد من نفس الدفعة للمهام الفردية

• قِس سمك الصفيحة قبل الانحناء

• لا تخلط مواد أو درجات مختلفة في دورة إنتاج واحدة

تقلل هذه الممارسات بشكل كبير من خطر أخطاء طول الانحناء.

الأسئلة الشائعة

ما هو السبب الرئيسي لأخطاء طول الانحناء في مكبس الثني؟

في الإنتاج العملي، عدم دقة تحديد موقع JUGAO هو السبب الرئيسي، يليه سوء محاذاة الأدوات أو تآكلها.

كيف أعاير مكبس الثني JUGAO بدقة؟

استخدم أداة قياس دقيقة لمقارنة موقع JUGAO الفعلي مع القيمة المبرمجة، ثم قم بتعديل معلمات الإزاحة في نظام CNC حتى تكون المحاذاة مثالية.

هل يمكن للأدوات أن تؤثر على دقة طول الانحناء؟

نعم. الأدوات غير المحاذية أو المتآكلة أو غير المتطابقة ستتسبب مباشرة في انحرافات طول الانحناء.

كم مرة يجب أن أتحقق من أخطاء طول الانحناء في مكبس الثني؟

تحقق من الدقة في بداية كل دفعة وبعد كل تغيير للأدوات أو تعديل للآلة.

الخلاصة

يتطلب حل أخطاء طول الانحناء في مكبس الكبح نهجًا منهجيًا: فحص نظام JUGAO، محاذاة الأدوات، التحقق من تسوية الآلة، ضبط معلمات CNC، والتحقق باستخدام قطع اختبار. يمكن إصلاح معظم الأخطاء بسرعة من خلال الفحص والمعايرة السليمة.

باتباع هذه الخطوات والحفاظ على صيانة المعدات بانتظام، ستحسن بشكل كبير دقة الانحناء، وتقلل من هدر المواد، وتعزز كفاءة الإنتاج العامة. للدعم الفني المهني أو لمزيد من تحسين أداء مكبس الكبح، لا تتردد في الاتصال بفريق الخبراء لدينا.
