كيفية تحسين دقة الثني في آلة الثني

تُعد دقة الثني أمرًا بالغ الأهمية لإنتاج قطع معدنية عالية الجودة، لضمان مطابقة الأبعاد للمواصفات التصميمية. وفي صناعات مثل الطيران أو تصنيع الأجهزة الطبية، تعني التفاوتات الضيقة أن حتى الانحرافات الصغيرة قد تسبب مشاكل.

تؤثر دقة الثني في العوائد الاقتصادية. فالثني غير الدقيق يهدر المواد، ويؤدي إلى إعادة تشغيل مكلفة وتأخيرات، ويزيد وقت الإنتاج وتكاليف العمالة، ويقلل رضا العملاء. كما أن ضعف الدقة قد يضعف سلامة الهيكل أو يسبب عدم محاذاة التجميع، مما يؤدي إلى مطالبات الضمان والإضرار بالسمعة.

إن الحفاظ على دقة ثني مستقرة أمر أساسي في تشغيل مكبس الثني. فالثني الدقيق يحسن استغلال الموارد، ويقلل الهدر، ويزيد الربحية، لذلك يجب على المصنّعين إتقان عملياتهم.

تتعدد أسباب الأخطاء التي تؤدي إلى ضعف دقة الثني في مكابس الثني، وتشمل مشكلات ميكانيكية في ماكينة ثني الصفائح المعدنية، إلى جانب عوامل خارجية مثل أدوات الثني وسُمك المادة وخطأ المشغل البشري.

في هذه المقالة، سنستعرض العوامل المختلفة التي تؤثر في دقة الثني ونقدم حلولًا لبعض الحالات الشائعة التي تتم مواجهتها.

1. عوامل الماكينة

هناك عدة عوامل تؤثر في دقة الثني في مكابس الثني. وتشمل هذه العوامل

استقامة فتحة المنزلق

يجب أن تكون فتحة تثبيت المنزلق مستقيمة في كل من الاتجاهين Y وX. وتعد دقة إعادة التموضع ودقة التموضع العشوائي للمنزلقين الأيسر والأيمن أمرًا بالغ الأهمية لدقة الثني. فإذا لم تكن فتحة المنزلق مستقيمة، فسوف تتسبب في انحرافات في زاوية الثني والموضع.

الفجوة بين المنزلق وسكة الإطار

يجب أن تكون الفجوة بين كباس ماكينة الثني والدليل الخطي للإطار مناسبة. فالفجوة الصحيحة بين المنزلق وسكة الإطار تضمن ثبات المنزلق أثناء الحركة، مما يحسن دقة الثني في ماكينة الثني.

العمودية وميلان الإطار

تؤثر عمودية الإطار وميله في توزيع قوة الثني أثناء عملية الثني، مما يضمن دقة الثني في المنتج النهائي.

تُظهر البيانات التجريبية (كما هو موضح أدناه) أن ميل الإطار بمقدار 0.1° على طول المحور Y سيقلل تجانس قوة الثني بنسبة 5%، مما يؤدي إلى انحراف أقصى في زاوية الثني يبلغ 0.5°. ويعود ذلك إلى عدم تجانس القوة على أسطوانة المنزلق، ما يسبب تحول توزيع قوة الثني.

الربط بين الأسطوانة والمنزلق

يجب أن يكون الاتصال بين الأسطوانة والمنزلق متسقًا لضمان توزيع متساوٍ لقوة الثني أثناء الثني في ماكينة الثني.

الدقة الميكانيكية

تُعد المعايرة الدقيقة للمنزلقات والقوالب والأنظمة الهيدروليكية ومقاييس الإرجاع الخلفية أمرًا أساسيًا. تضمن المعايرة المنتظمة عمل هذه المكونات ضمن التفاوتات المحددة.

هناك عوامل أخرى تؤثر في ثني مكابس الثني الدقيقة، مثل قوة ودقة الإطار والمنزلق، ودقة إعادة تموضع نظام المقياس الخلفي في اتجاهي X وR، والضبط الصحيح للنظام الحاسوبي، وضبط النظام الهيدروليكي، والتوافق بين النظام الهيدروليكي وضبط الحاسوب.

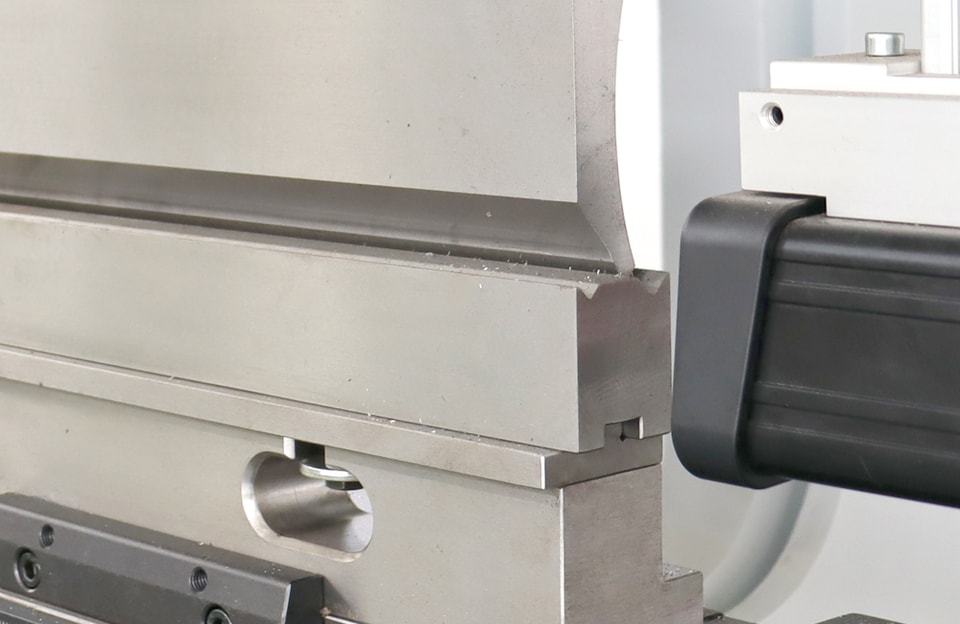

2. عوامل القالب

أ.. دقة القالبين العلوي والسفلي:

تُعد دقة القالبين العلوي والسفلي أمرًا بالغ الأهمية. إن تشوه القالب أو تلفه أو تآكله ومشكلات أخرى ستؤثر في جميع جوانب ثني المعادن. وعند اكتشاف أي مشكلة، يجب الإبلاغ عنها وتصحيحها في الوقت المناسب. لذلك، فإن الفحص والصيانة المنتظمين ضروريان.

ب. محاذاة القالب:

إن عدم المحاذاة بين القالبين العلوي والسفلي سيؤدي إلى انحرافات في أبعاد الثني. تأكد من محاذاة الأداة بشكل صحيح عند تركيبها.

بعد تحرك موضع المقياس الخلفي يمينًا ويسارًا، ستتغير المسافة بين القالب السفلي والمقياس الخلفي. ويمكن قياس ذلك بقدمة ورنية وضبطه باستخدام برغي المقياس الخلفي.

يجب أن تتوافق دقة جهاز تعويض القالب السفلي وتوافقه مع تصميم الإطار. كما يجب أن تكون أداة تثبيت القالب العلوي عالية الدقة.

ج. حجم فتحة القالب V:

يتناسب حجم فتحة القالب V عكسيًا مع ضغط الثني. وعند ثبات طول الصفيحة وسماكتها، كلما كانت الفتحة أكبر قلّ الضغط المطلوب. لذلك، عند معالجة صفائح بسماكات مختلفة، يجب استخدام حجم فتحة القالب V المناسب.

عند المعالجة بحمل أحادي الجانب، مثلًا عند أحد طرفي ماكينة الثني، قد يتأثر ضغط الثني، مما قد يؤدي إلى تلف الماكينة. وهذا ممنوع منعًا باتًا. وعند تركيب القالب، يجب أن يكون الجزء الأوسط من الماكينة تحت الحمل دائمًا.

د. اختيار الأداة:

من الضروري اختيار عرض فتحة القالب المناسب وشكل الثاقب وفقًا للمادة ونصف قطر الثني. في صناعة تشكيل المعادن والتصنيع، قد تتسبب القوالب غير الصحيحة في انحراف الزوايا وعيوب السطح.

يُعد اختيار أدوات الثني والقوالب المناسبة عملية دقيقة تتطلب فهمًا عميقًا لكل من المعدات والمواد المُعالجة.

3. عوامل الصفائح المعدنية

يجب التحقق من استقامة سطح المرجع للصفيحة المعدنية. تأكد من أن الصفيحة المعدنية موزعة الإجهاد بشكل متساوٍ. وافحص الصفيحة للتأكد من تجانس السماكة.

أثناء عملية الثني، إذا لم تكن موازاة قطعة الشغل مع القالب السفلي كافية، فسيؤدي ذلك إلى ارتداد قطعة الشغل بعد ضغط القالب العلوي، مما يؤثر في أبعاد الثني.

الارتداد المرن هو الظاهرة التي تحاول فيها المادة العودة إلى شكلها الأصلي بعد ثنيها. وتؤثر مقاومة الشد والسماكة والأدوات ونوع ماكينة الثني في الارتداد المرن. ويُعد التنبؤ بالارتداد المرن وتقييمه بفعالية أمرًا أساسيًا للتعامل مع الثنيات الحادة والمواد السميكة وعالية المقاومة.

تؤثر خصائص المادة وسماكتها في زاوية الثني، لذا يجب فحص كل قطعة عمل بعناية وإجراء فحص عيّني لها قبل الثني.

فيما يلي الخصائص التفصيلية للمادة:

إجهاد الخضوع:إجهاد الخضوع هو أقصى إجهاد يمكن أن تتحمله المادة قبل أن تبدأ بالتشوه الدائم. وتساعد معرفة إجهاد الخضوع في تحديد أقصى قوة يمكن تطبيقها أثناء عملية الثني لتجنب إتلاف المادة.

معامل المرونة:يشير معامل المرونة إلى صلابة المادة ويحدد مقدار التشوه تحت إجهاد معين. وتساعد معرفة معامل المرونة في التنبؤ بمقدار الارتداد المرن بعد الثني.

سماكة المادة:تؤثر سماكة المادة تأثيرًا كبيرًا في عملية الثني. فالمواد الأكثر سماكة تتطلب قوة أكبر للثني ونصف قطر ثني أكبر لتجنب التشقق أو التشوه.

الليونة:تشير الليونة إلى قدرة المادة على الخضوع للتشوه اللدن دون أن تنكسر. فالمواد ذات الليونة العالية أسهل في الثني وأقل عرضة للتشقق أو التمزق أثناء عملية الثني.

حالة السطح:تؤثر حالة سطح المعدن، بما في ذلك الطلاء أو المعالجة، في نتيجة الثني. كما أن التنظيف الشامل لإزالة الشوائب يعد مفتاحًا مهمًا لمنع العيوب.

4. عوامل تشغيل الثني

أ. اتساق حركات المشغل:

تحقق مما إذا كانت القوى اليمنى واليسرى عند دفع عامل ماكينة الثني للمادة من أجل الثني متسقة. إن عدم اتساق قوة الثني سيؤدي إلى انحرافات في أبعاد الثني.

ب. ضبط بيانات النظام:

عند استخدام النظام، تأكد من ضبط خطأ بيانات النظام بشكل صحيح. إن عدم كفاية زاوية الثني في مرة واحدة سيؤثر في حجم الثني الثانوي. وستزيد أخطاء الثني المتراكمة من خطأ أبعاد محيط قطعة العمل.

تختلف القوة المطلوبة للثني بحسب طول وسمك قطعة العمل، كما أن طول اللوح وسمكه يتناسبان طرديًا مع القوة المطلوبة.

عند تغيّر طول وسمك قطعة العمل، من المهم ضبط قدرة الثني وفقًا لذلك.

5. العوامل البيئية

إلى جانب المعدات والقوالب ومعلمات العملية، سيكون للعوامل البيئية أيضًا تأثير معين على دقة الثني. ومن بينها، يكون تأثير درجة الحرارة والرطوبة هو الأكثر أهمية.

درجة الحرارة

ستؤثر تغيرات درجة الحرارة في خصائص المادة مثل مقاومة الخضوع ومعامل المرونة. فارتفاع درجة الحرارة سيؤدي إلى انخفاض مقاومة الخضوع ومعامل المرونة وزيادة الارتداد المرن. كما أن عدم تجانس الحرارة سيؤدي إلى التمدد الحراري، مما ينتج عنه تشوه في قطعة العمل. ولتحقيق ثني دقيق، يجب الحفاظ على درجة حرارة الورشة ثابتة أو تعديلها وفقًا للتغيرات.

الرطوبة

ستؤثر الرطوبة في سطح المادة. ففي بيئة عالية الرطوبة، سيمتص المعدن الرطوبة، وتتكوّن عليه طبقة صدأ، ما يؤثر في الاحتكاك ودقة الثني. ويُعد ذلك أمرًا بالغ الأهمية للمواد التي تتطلب جودة سطح عالية مثل سبائك الألمنيوم والفولاذ المقاوم للصدأ.

6. طرق تحقيق دقة ثني عالية

لتحقيق دقة ثني عالية في عمليات مكبس الثني، من الضروري الجمع بين المعدات المتقدمة والأدوات الدقيقة والتعامل السليم مع المواد ومعلمات العملية المحسّنة. ويلعب كل عنصر دورًا حيويًا في ضمان أن تكون الانحناءات دقيقة ومتسقة وتلبي مواصفات التصميم.

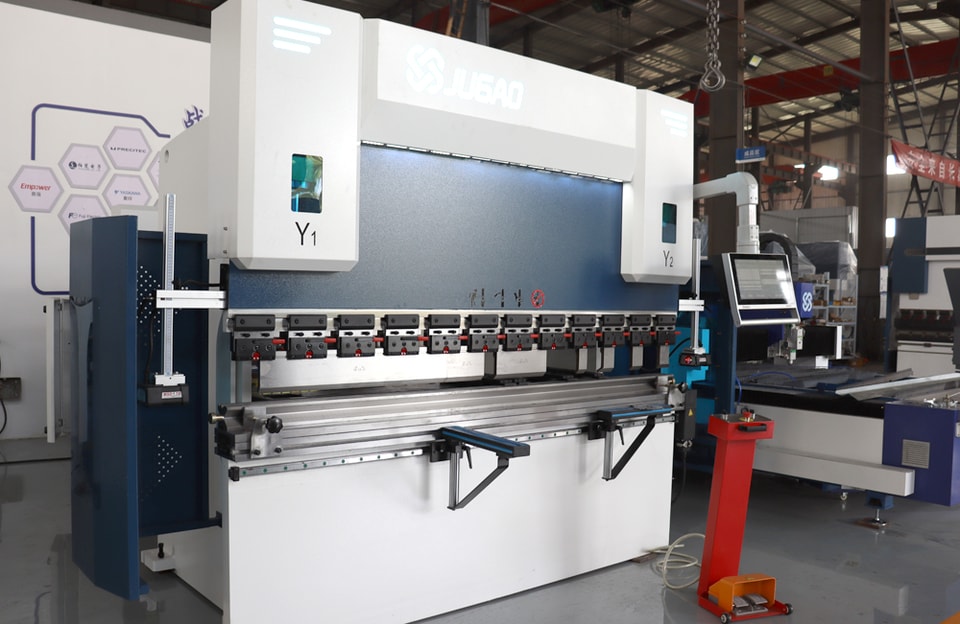

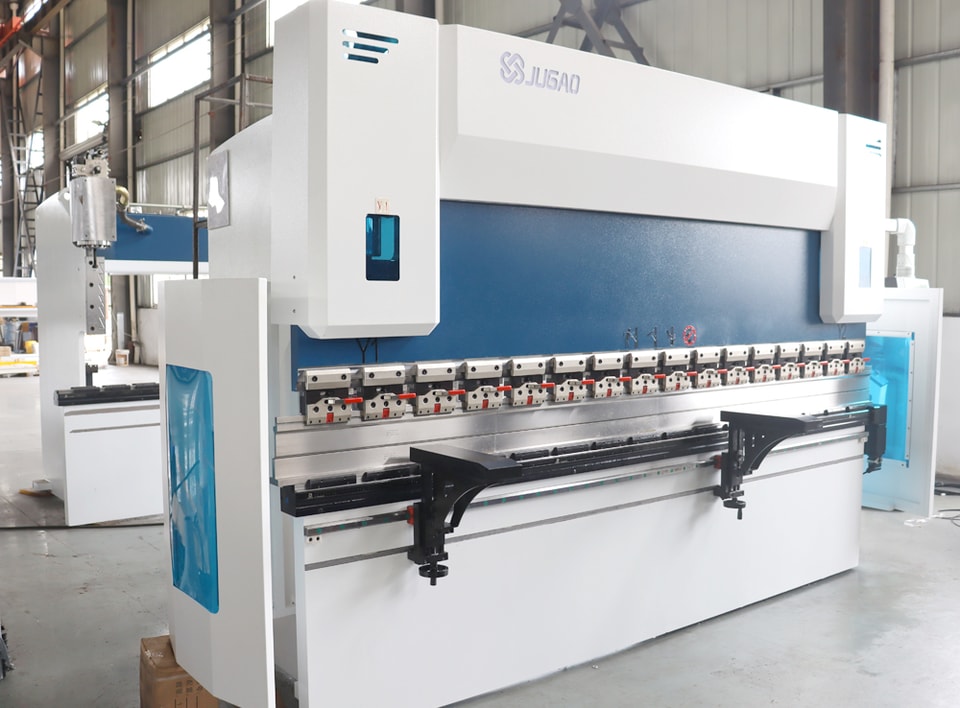

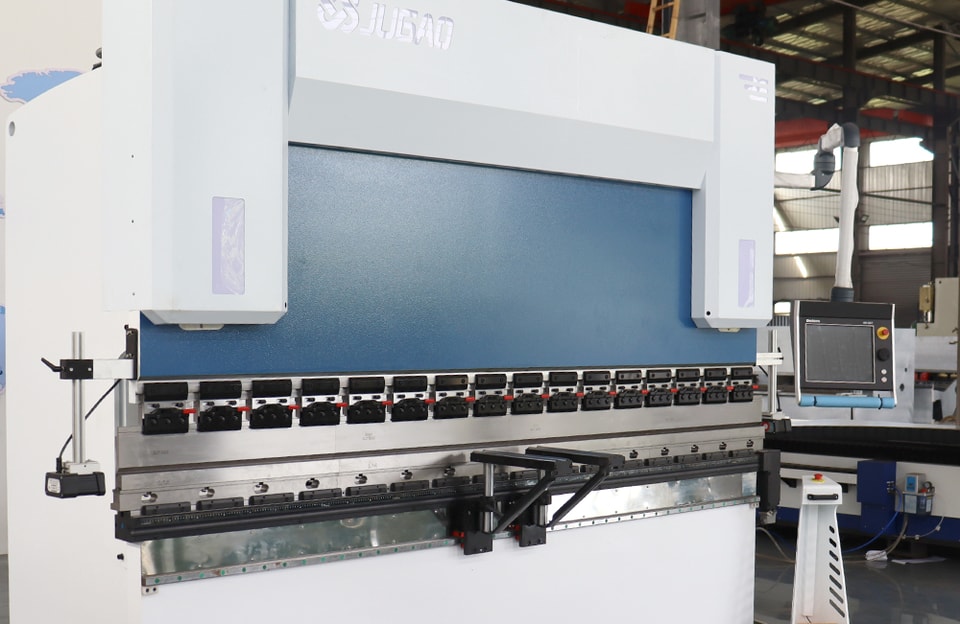

أ. استخدام ماكينة ثني عالية الدقة

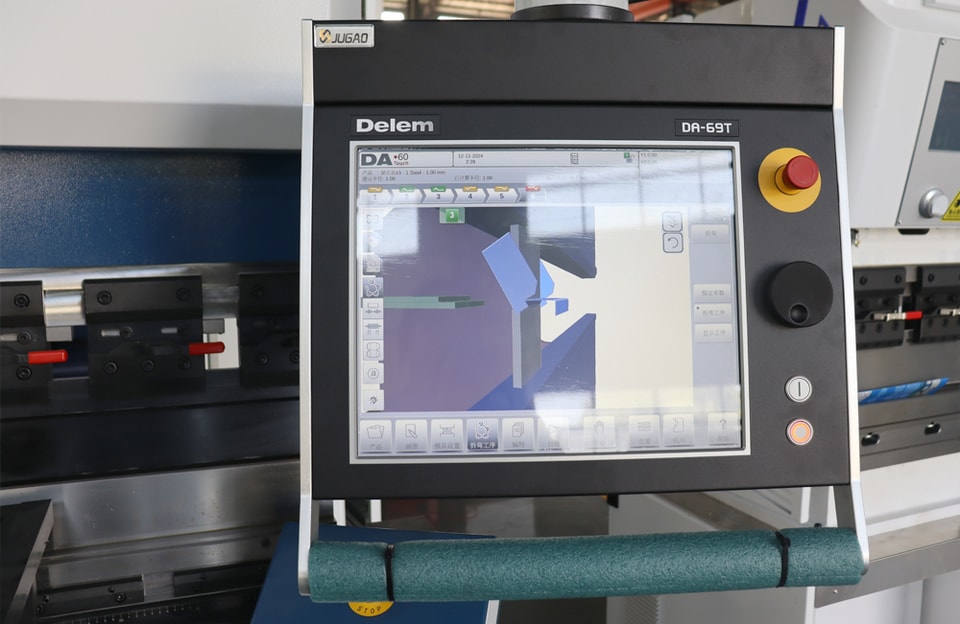

تُجهَّز ماكينات الثني الحديثة بأنظمة تحكم متقدمة مثل تقنية CNC (التحكم الرقمي بالحاسوب)، التي تحقق دقة ثني ممتازة من خلال تقليل الأخطاء البشرية وأتمتة الحسابات المعقدة. كما أن ميزات مثل أنظمة قياس الزاوية في الوقت الفعلي والضبط التلقائي للزاوية العلوية تعوّض الانحرافات في القالب أو قطعة العمل، مما يضمن أداء ثني متسقًا.

وتتميز ماكينات الثني الهيدروليكية والكهربائية على وجه الخصوص بخصائص تعزز الدقة، بما في ذلك تحديد موضع المنزلق القابل للبرمجة والتحكم في السرعة. وتسمح هذه الميزات بضبط العملية بدقة لضمان ثنيات دقيقة لعدة قطع. بالإضافة إلى ذلك، يمكن للماكينات المزودة بمحركات سيرفو كهربائية أن توفر قابلية تكرار ممتازة بفضل التحكم الدقيق في حركة المنزلق.

b.اختيار الأدوات وصيانتها

يؤثر اختيار أدوات ماكينة الثني وحالتها بشكل مباشر في جودة الثنية. وتشمل الاعتبارات الرئيسية ما يلي

• هندسة الأدوات:يضمن اختيار القوالب العلوية والسفلية ذات أنصاف الأقطار والزوايا المطابقة لنوع المادة توزيعًا مثاليًا للقوة أثناء عملية الثني. وقد يؤدي استخدام قوالب غير مناسبة إلى تشوه غير متوقع أو زوايا غير دقيقة.
• جودة المادة:تقاوم مواد الأدوات عالية المتانة، مثل فولاذ الأدوات المقسّى، التآكل وتحافظ على أداء مستقر على المدى الطويل.
• الصيانة الدورية:يمنع التأكد من خلو أسطح الأدوات من التلف أو التآكل أو الملوثات حدوث أخطاء أثناء عملية الثني. كما أن فحص الأدوات بانتظام حتى للكشف عن العيوب البسيطة واستبدال الأجزاء المتآكلة أمر ضروري للحفاظ على الدقة على المدى الطويل.

c.إعداد المادة بدقة

إن تجانس التغذية له تأثير كبير في نتيجة الثني. ويمكن أن تؤدي المخالفات مثل اختلاف سُمك المادة أو العيوب السطحية أو عدم تجانس الخصائص الميكانيكية إلى تباين في زاوية الثني المطلوبة. ولضمان الاتساق

• تحقق من سُمك المادة وصلادتها قبل الثني. وإذا كان السُمك غير متساوٍ أو كانت الصلادة عالية جدًا، فيجب تعديل العملية.
• أزل الزوائد المعدنية ونظّف الأسطح المعدنية لإزالة الملوثات التي قد تتداخل مع الأدوات أو تسبب عدم الاتساق.
• وحّد دفعات المواد لتقليل التباين وتعزيز سلوك ثني يمكن التنبؤ به.

d. تعويض الارتداد المرن للمادة

يُعد الارتداد المرن، أي ميل المعدن إلى استعادة جزء من شكله الأصلي بعد ثنيه، تحديًا شائعًا في تحقيق دقة زوايا عالية. وتشمل إجراءات مواجهة الارتداد المرن ما يلي:

• الثني الزائد: القيام بالثني المتعمد بزيادة طفيفة أثناء التشغيل لتعويض الارتداد المرن.
• الثني السفلي أو الكبس: في هذه الطرق، تُطبَّق قوة كافية على قطعة العمل لتشويهها بما يتجاوز الحد المرن، وبذلك يُقلَّل الارتداد المرن إلى الحد الأدنى.
• التعديلات الخاصة بالمواد: تختلف خصائص الارتداد المرن من معدن إلى آخر. ويمكن لمكابس الثني المتقدمة المزودة بمكتبة مواد أن تحسب تلقائيًا زاوية التعويض المناسبة بناءً على المادة المختارة.

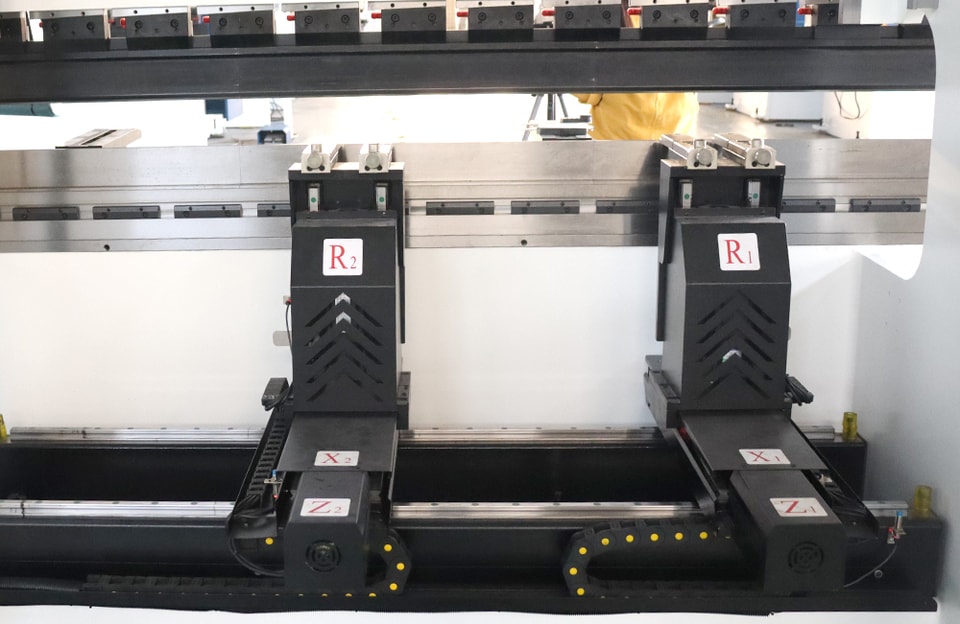

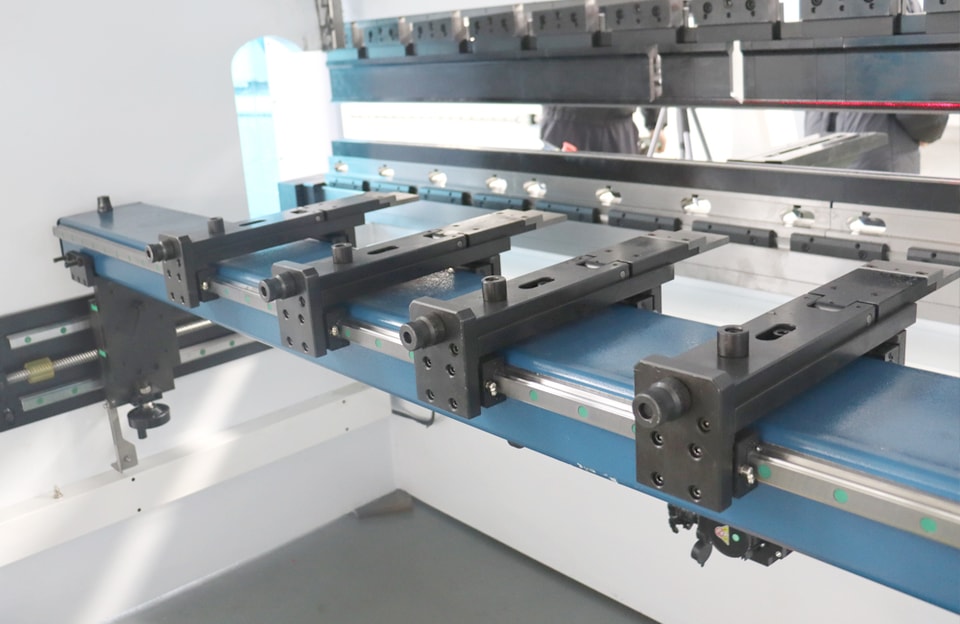

هـ.تطبيق مقاييس خلفية دقيقة

تُعد مقاييس الخلفية مكونات مهمة للتحكم في تموضع قطعة العمل، خاصةً في الإنتاج الكمي حيث تكون الاتساقية أمرًا بالغ الأهمية. وتساعد مقاييس الخلفية عالية الدقة، والتي تُدار عادةً بواسطة أنظمة CNC، على ما يلي:

• المحاذاة الدقيقة لقطعة العمل مع القالب العلوي والسفلي.
• وضع المادة بشكل متسق أثناء الثنيات المتكررة.
• في عمليات الثني متعددة المراحل، يمكن إجراء تعديلات سريعة لتناسب أشكالًا مختلفة لقطع العمل.

f.تحسين إعدادات العملية

إن الضبط السليم لمعلمات العملية أمر بالغ الأهمية لتحقيق ثنيات دقيقة. وتشمل العوامل الرئيسية التي يجب أخذها في الاعتبار ما يلي

• قوة الثني: اضبط الحمولة وفقًا لنوع المادة وسُمكها وخصائص الأدوات لضمان تطبيق قوة متسقة.
• سرعة الثني: بالنسبة للمواد الأسمك أو الأقوى، تكون سرعات الثني الأبطأ أفضل للحفاظ على الدقة، بينما قد تؤدي السرعات الأعلى إلى عدم اتساق.
• تخطيط التسلسل: تتطلب القطع المعقدة ذات الثنيات المتعددة تسلسلًا مخططًا بعناية لتجنب التداخل والحفاظ على المحاذاة في كل خطوة.

g. تدريب المشغلين وتنمية المهارات

حتى مع المعدات المتقدمة، تظل خبرة المشغل عاملًا حاسمًا لتحقيق دقة عالية في الثني. والمشغلون الذين يخضعون لتدريب منتظم يكونون أقدر على

• تحديد مصادر عدم الدقة المحتملة، مثل عدم محاذاة الأدوات أو الإعداد غير الصحيح للمواد.
• ضبط إعدادات مكبس الثني بشكل ديناميكي استنادًا إلى الانحرافات الملحوظة.
• الحفاظ على الاتساق في إجراءات الفحص أثناء الإنتاج وبعده للتحقق من جودة القطعة.

يضمن الاستثمار في التعليم المستمر للمشغلين، ولا سيما في كيفية التعامل مع التقنيات والتحديات الجديدة، وجود قوة عاملة ماهرة قادرة على الحفاظ على معايير الثني الدقيقة.

h. مراقبة الجودة والمتابعة

تساعد إجراءات مراقبة الجودة القوية طوال عملية الثني على اكتشاف الأخطاء وتصحيحها مبكرًا. وتشمل هذه الإجراءات

التحكم الإحصائي في العمليات (SPC): يساعد تحليل بيانات الإنتاج طويلة الأجل على تحديد الاتجاهات والانحرافات، مما يسهم في تحسين العمليات والقضاء على مصادر عدم الاتساق.

نظام قياس الزاوية عبر الإنترنت:تضمن أدوات المراقبة في الوقت الفعلي المثبتة على ماكينة الثني أن يصل الثني إلى الزاوية المحددة قبل تحرير الشغلة.

الفحص الأبعادي: استخدم أدوات قياس دقيقة مثل القدمة، وآلات القياس الإحداثي، أو أنظمة القياس بالليزر للتحقق من الأبعاد والزوايا.

7. الأسئلة الشائعة

أ. كم مرة يجب إجراء صيانة مكبس الثني للحصول على أفضل دقة؟

حافظ على دقة مكبس الثني الخاص بك من خلال جدول صيانة منهجي.

يوميًا: نظِّف وفحص الأجزاء المفكوكة أو التالفة.

أسبوعيًا: قم بالتشحيم وافحص أي تسربات.

شهريًا: نظِّف المكونات الهيدروليكية وافحص فلاتر الهواء.

بعد أول 2000 ساعة، غيّر الزيت الهيدروليكي كل 4000 إلى 6000 ساعة. افحص جميع الأنظمة كل ستة أشهر إلى سنة. يضمن المعايرة المنتظمة دقة الثني. كما يمنع هذا الروتين التوقف عن العمل ويطيل عمر الماكينة.

ب. ما المشكلات الشائعة التي تؤثر في دقة مكبس الثني؟

تشمل مشكلات دقة مكبس الثني المواد غير المتسقة، والأدوات البالية، وعدم المحاذاة، والمعايرة غير الصحيحة، وأخطاء الماكينة، ومحددات الارتداد الخلفي غير الدقيقة، وأساليب الثني غير المناسبة.

يمكن حل هذه المشكلات من خلال ضمان ثبات خصائص المواد، وصيانة الأدوات، وإجراء معايرات الماكينة، واستخدام محددات الارتداد الخلفي CNC، واختيار أساليب الثني المناسبة. أجرِ تعديلات آنية على نظام CNC وحافظ على جدول مناسب لتقليل حدوث المشكلات.

c. ما مستوى السماحية المثالي لدقة الثني في مكبس الثني؟

يعتمد مستوى السماحية في مكبس الثني على التطبيق ومتطلبات الصناعة. وبوجه عام، تُعد انحرافات الزاوية ±0.5° والانحرافات البعدية ±0.1 مم مقبولة في معظم المشاريع الدقيقة. وفي تصنيع معدات الطيران أو الأجهزة الطبية تكون السماحيات عادةً أضيق، أي أقل من ±0.25°.

ولتحقيق هذه الأهداف، تُعد أنظمة CNC المتقدمة، وأدوات التشكيل الدقيقة، وضمان الجودة أمورًا ضرورية. ويجب على المصنّعين تقييم المواصفات وخصائص المواد والقيود لتحديد السماحيات المناسبة.

لتحسين دقة الثني في مكبس الثني، يجب مراعاة العديد من العوامل. فإلى جانب ضبط مكونات مكبس الثني، وضمان دقة القالب وإمكانية تكرار نتائجه، وإجراء تعويض الثني الصحيح، ينبغي أيضًا الاهتمام بالصيانة اليومية والعناية بمكبس الثني.

سيساعد ذلك على إطالة عمره التشغيلي والحفاظ على ثني فعّال ودقيق. وهناك أربع تقنيات للثني في ثني الصفائح المعدنية: الثني الهوائي، والثني القاعي، وثني السكّ، والثني ثلاثي النقاط.
