كيف تتقنون برمجة CYBELEC CybTouch 6 C؟

إذا كنت ترغب في إتقان فن ثني الصفائح المعدنية، فإن فهم أساسيات برمجة CYBELEC CybTouch 6 C أمرٌ ضروري. في هذه المقالة، سأرشدك خلال عملية إنشاء برنامج قطعة باستخدام CYBELEC CybTouch 6 C، مع تقديم الرؤى التي تحتاجها لتعزيز كفاءة تشغيل المعادن لديك. سواء كنت مبتدئًا تحاول فهم أساسيات البرمجة أو فنيًا متمرسًا يسعى إلى صقل مهاراته، فإن هذا العرض الشامل سيساعدك على إطلاق الإمكانات الكاملة لعمليات مكبس الثني لديك. دعنا نتعمق في تفاصيل البرمجة باستخدام CYBELEC CybTouch 6 C ونرفع قدراتك في تشغيل المعادن.

مقدمة

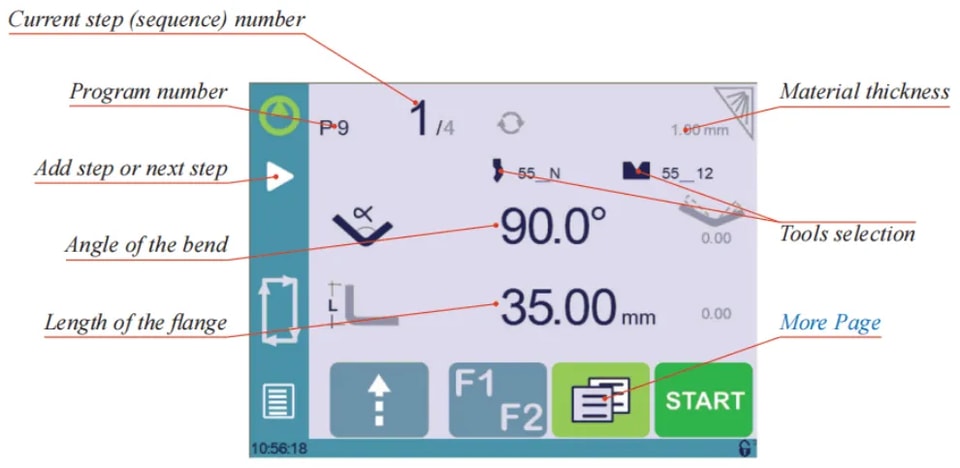

عند تشغيل CYBELEC CybTouch 6 C، تكون الصفحة الأولى المعروضة هي صفحة الثني الرقمية. هذه نقطة البداية الأساسية التي يمكنك من خلالها البدء بفعالية في برمجة CYBELEC CybTouch 6 C. وهي تتيح لك إنشاء برامج تتضمن تسلسلات الثني المحددة اللازمة لإنتاج قطعة كاملة. إن فهم كيفية التنقل في هذه الصفحة واستخدامها أمر أساسي لإتقان برمجة CYBELEC CybTouch 6 C.

الثني مع إدارة الأدوات

تعليمات الإعداد:

المس رقم البرنامج وحددبرنامج جديدفي القائمة.

2. المس سُمك المادة (هنا 1.00). ستظهر صفحة المزيد.

3. فيصفحة المزيد، أدخلسماكة المادة، والقوة، ومعلمات التسلسل الأخرى (الفتح (TDC)، تراجع المقياس الخلفي، إلخ).

4. عند الحاجة، المس الزر لتفعيلإدارة الأدوات.

5. المس الزر للعودة إلىصفحة الثني الرقمية.

6. اختر الأدوات التي ستُستخدم للقطعة بالمس على أيقونات كل منها.

7. المس القيمة الرقمية بجانب أيقونة الزاوية، وأدخل قيمة أول ثنيّة تريد تنفيذها (هنا 90°).

8. المس القيمة الرقمية بجانب أيقونة طول المقطع، وأدخل قيمة أول مقطع تريد تنفيذه (هنا 35.00 مم).

9. أضف الثني التالي إلى البرنامج بالمس على

10. واصل بالطريقة نفسها لإنشاء المقاطع الأخرى للقطعة.

11. انتقل إلى الخطوة المطلوبة بالمس علىرقم الخطوة الحالية (التسلسل)أو باستخدام هذا الزر

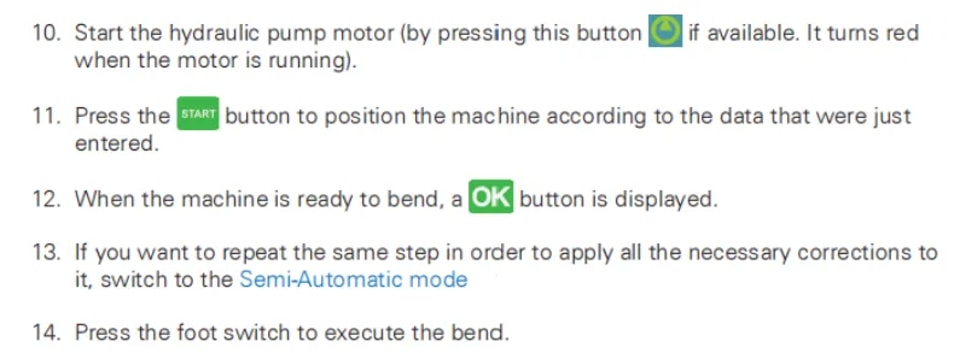

12. شغّل محرك المضخة الهيدروليكية (بالضغط على هذا الزرإذا كان متاحًا. يتحول إلى الأحمر عند تشغيل المحرك).

13. اضغط زرSTARTلضبط موضع الماكينة وفقًا للبيانات التي تم إدخالها للتو.

14. عندما تصبح الماكينة جاهزة للثني، يظهر زرOK.

15. إذا أردت تكرار الخطوة نفسها من أجل تطبيق جميع التصحيحات اللازمة عليها، فانتقل إلىالوضع شبه التلقائي.

16. اضغط مفتاح القدم لتنفيذ الثني.

الثني والتصحيحات

لإتقان برمجة CYBELEC CybTouch 6 C، تتم معالجة جميع تصحيحات البرنامج بكفاءة في صفحة الثني الرقمية. وبحسب التفضيلات الشخصية، يمكن للمشغلين تنفيذ خطوات البرنامج بالتسلسل مع إجراء التصحيحات اللازمة أثناء العمل. أو يمكنهم استخدام الوضع شبه التلقائي لتطبيق جميع التصحيحات المطلوبة على خطوة واحدة قبل الانتقال إلى التالية.

يمكن إجراء التصحيحات على:

l الزاوية (المحور Y، انظر تصحيح الزاوية).

l موضع المقياس الخلفي (المحور X، انظر تصحيح المقياس الخلفي).

الوضع شبه التلقائي

لإتقان برمجة CYBELEC CybTouch 6 C، فإن فهم الوضع شبه التلقائي أمر بالغ الأهمية. هذا الوضع مثالي للمشغلين الذين يحتاجون إلى تطبيق التصحيحات على القطع ثنيًا ثنيًا. فهو يتيح تكرار التسلسل نفسه بلا حدود، مما يسمح بإجراء التعديلات حتى الوصول إلى النتيجة المطلوبة. وبمجرد أن تكون راضيًا عن خطوة ما، يمكنك الانتقال إلى الخطوة التالية باستخدام الزر. كما أن تفعيل الوضع شبه التلقائي أو إلغاءه أمر بسيط — فقط المس الزر مع الاستمرار لأكثر من ثانية.

تصحيح الزاوية

بعد قياس الزاوية فعليًا، وإذا كان لا بد من إجراء تصحيحات، فيجب تنفيذها كما يلي، وليس مباشرةً في خطوة البرنامج.

تعليمات الإعداد:

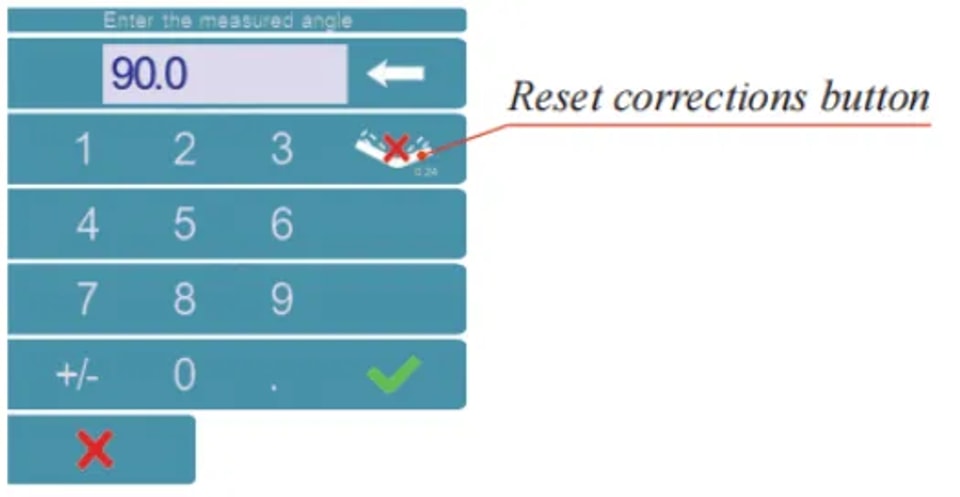

المس أيقونة تصحيح الزاوية، وأدخل القيمة المقاسة فعليًا للزاوية. سيقوم نظام التحكم الرقمي بحساب تصحيح المحور Y تلقائيًا.

المسطرة الخلفية التصحيح

في إتقان برمجة CYBELEC CybTouch 6 C، يُعد فهم كيفية تطبيق التصحيحات بكفاءة أمرًا بالغ الأهمية. يمكنك ضبط موضع المحور X للمسطرة الخلفية بمجرد النقر على الرقم الصغير بجوار طول الحافة الظاهرة على الشاشة. يجب إدخال أي تصحيح لازم، سواء كان موجبًا أو سالبًا، يدويًا لضمان الدقة. ومن خلال دمج هذه التقنية في سير عمل البرمجة لديك، ستعزز الدقة والكفاءة في عملياتك، وتحقق أقصى استفادة من نظام CYBELEC CybTouch 6 C.

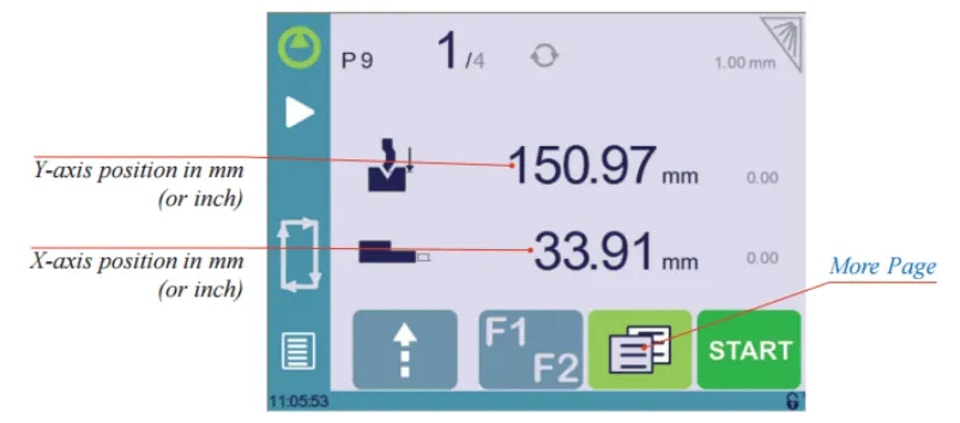

الثني بدون إدارة الأدوات

في برمجة CYBELEC CybTouch 6 C، يعني العمل دون إدارة الأدوات أنه لا يمكنك إلا برمجة قيمة المسطرة الخلفية للمحور X وعمق الثني للمحور Y باستخدام المليمترات أو البوصات. وتُعد هذه الميزة مفيدة بشكل خاص عندما لا تتوفر إدارة الأدوات، إذ تتيح للمشغلين التركيز على القياسات الدقيقة والتعديلات اليدوية مباشرةً بالملم أو بالبوصة. ويُبسّط هذا الأسلوب عملية البرمجة، ويضمن عمليات ثني دقيقة دون الحاجة إلى اختيارات أدوات معقدة.

هذا الإجراء صالح أيضًا إذا كانت إدارة الأدوات معطلة.

وظيفة الجزء التالي

تُعد وظيفة الجزء التالي في برمجة CYBELEC CybTouch 6 C ميزة قوية تتيح للمشغلين تسلسل عدة برامج أجزاء بسلاسة. وتُعد هذه الوظيفة مفيدة بشكل خاص عند إنشاء أجزاء ثلاثية الأبعاد معقدة، مثل الصندوق، أو عند تجميع منتج نهائي من عدة مكونات.

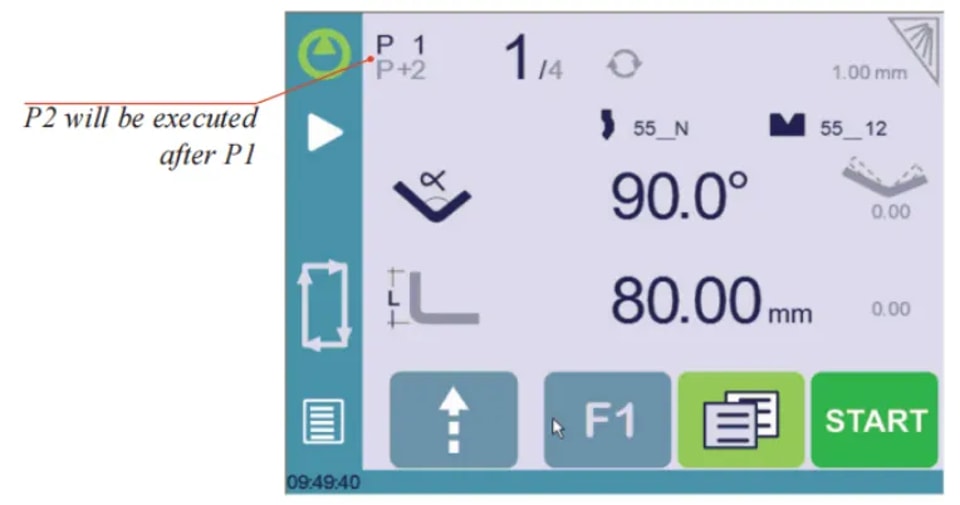

أثناء التنفيذ، يُكمل CybTouch البرنامج الحالي، وبدلًا من العودة إلى البداية، ينتقل تلقائيًا إلى البرنامج التالي المحدد، والمُعيّن على أنهP+nn. وتستمر هذه العملية بكفاءة، شريطة أن يكون كل جزء مُهيأً ببرنامج لاحق.

تعليمات الإعداد

1. لتفعيل وظيفة الجزء التالي، المسرقم البرنامجواستمر بالضغط عليه حتى تظهر لوحة الأرقام التالية.

2. أدخل رقم البرنامج الذي يجب تنفيذه في نهاية البرنامج الحالي.

3. احفظ البرنامج.

الدورات و الكميات

إن إتقان برمجة CYBELEC CybTouch 6 C يتطلب فهم الطبيعة الدورية لتسلسلات البرامج.

عند إعداد تجميعة تتطلب عدة برامج، مثل تسلسل ينتقل فيه البرنامج 1 إلى البرنامج 2، يليه البرنامج 3، فإن الانتقال النهائي من البرنامج 3 عائدًا إلى البرنامج 1 يُكمل الدورة.

يضمن هذا التصميم زيادة عداد القطع عند إعادة ضبط التسلسل إلى برنامج ذي رقم أقل. وفي برمجة CYBELEC CybTouch 6 C، من الضروري التأكد من أن أرقام البرامج تزداد ترتيبياً عند تمثيل سلسلة لقطعة واحدة.

الخلاصة

لإتقان برمجة CYBELEC CybTouch 6 C لإنشاء برنامج قطعة، من الضروري اتباع الخطوات الموضحة لضمان تشغيل فعال. ومن خلال فهم تسلسل البرامج وإدارة عدادات القطع بدقة، ستُحسّن أداء ماكينات CNC لديك.
