كيفية إتقان صفحة CYBELEC CybTouch 12 Basic بسرعة

عندما يتعلق الأمر بالتحكم الفعّال والكفء في تطبيقات تشكيل المعادن، فإن إتقان صفحة CYBELEC CybTouch 12 Basic أمر أساسي. وإذا كنت تبحث عن طريقة سريعة لتعلم الاستفادة القصوى من هذه الواجهة البديهية وسهلة الاستخدام، فقد وصلت إلى المكان الصحيح. سيرشدك هذا الدليل خلال الخطوات والنصائح العملية اللازمة لإتقان صفحة CybTouch 12 Basic بسرعة، مما يساعدك على تحسين سير العمل وزيادة الإنتاجية. سواء كنت مبتدئًا أو مشغلًا متمرسًا يسعى إلى صقل مهاراته، فهذه المقالة تقدم لك الرؤى التي تحتاجها للتنقل في هذه الأداة القوية واستخدامها بثقة وكفاءة.

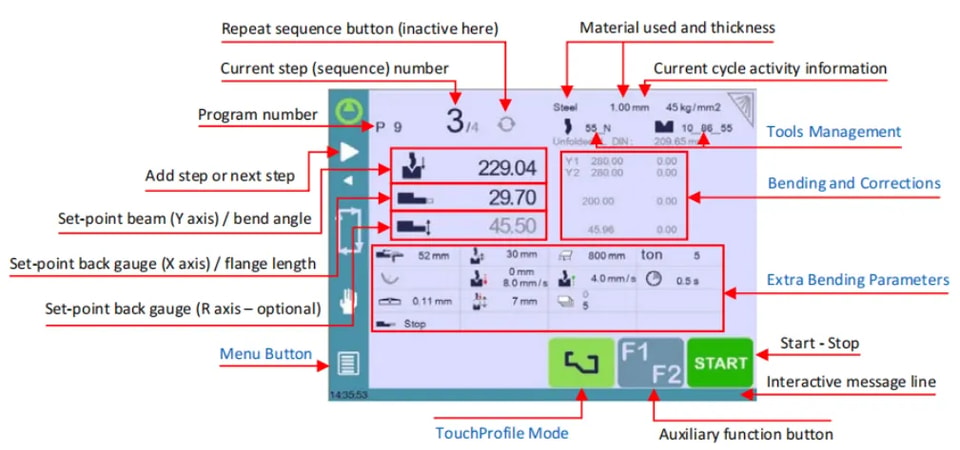

صفحة الثني الرقمية

متاح الوظائف في صفحة الثني الرقمية

توفر صفحة CYBELEC CybTouch 12 Basic مجموعة من الوظائف في صفحة الثني الرقمية. وتُعد هذه الصفحة عادةً مساحة العمل الرئيسية التي تُنفَّذ فيها عمليات الثني، وهي محور أساسي لمعظم التنقل داخل النظام. تنطلق معظم الإجراءات داخل النظام من هذه الصفحة المهمة وتعود إليها، مما يجعلها جزءًا أساسيًا من إتقان صفحة CYBELEC CybTouch 12 Basic بكفاءة.

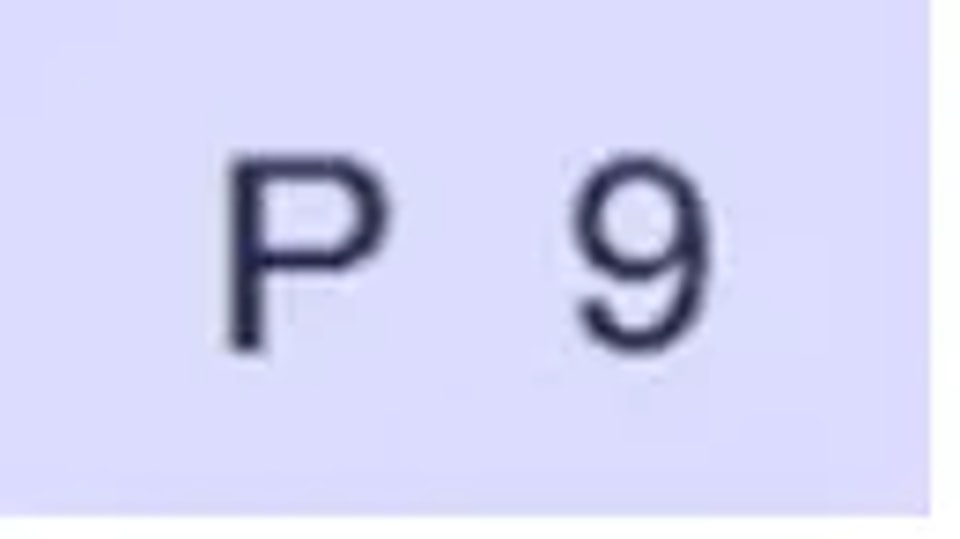

اسم البرنامج

يتيح لمس اسم البرنامج إنشاء برنامج جديد وحفظه والمزيد. راجع إدارة البرامج لمزيد من المعلومات.

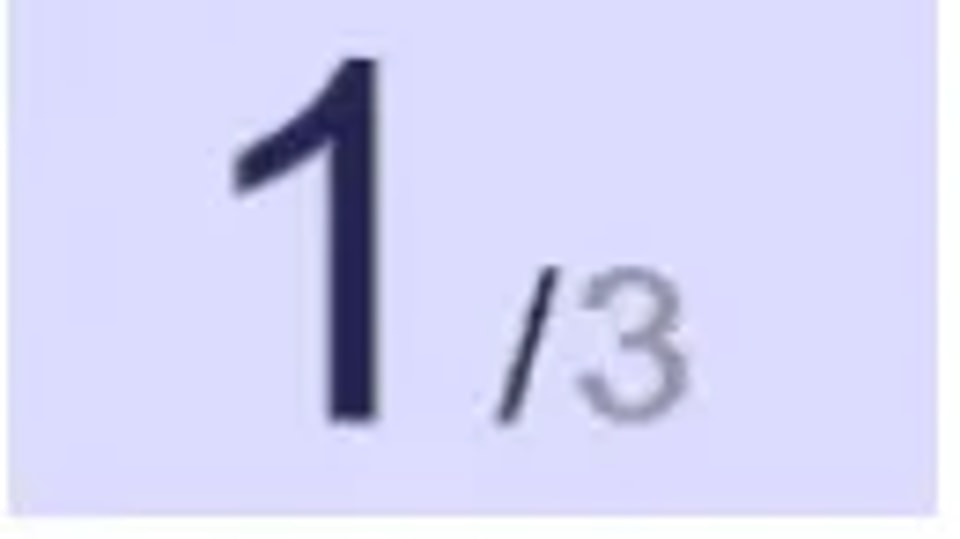

رقم الخطوة الحالية (التسلسل)

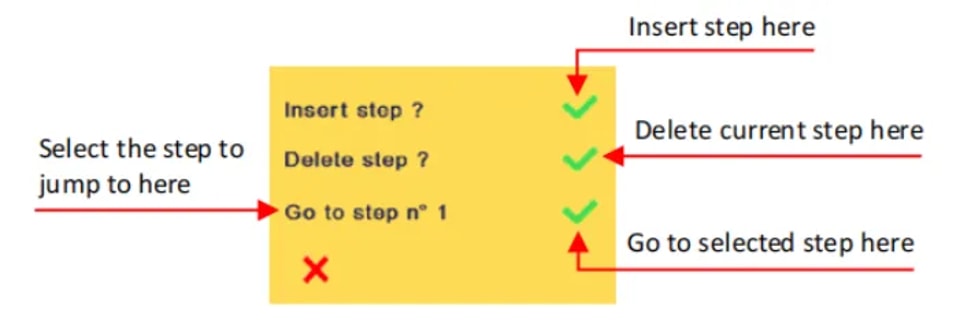

سيؤدي لمس رقم الخطوة إلى فتح نافذة منبثقة صفراء كما هو موضح هنا، مع 3 إجراءات مختلفة للاختيار من بينها:

• إدراج خطوة: ستقوم هذه الوظيفة بإدراج خطوة بعد الخطوة الحالية.

• حذف خطوة: ستقوم هذه الوظيفة بمسح الخطوة الحالية.

• الانتقال إلى خطوة: تتيح هذه الوظيفة القفز مباشرةً إلى الخطوة المطلوبة.

الـإدراج خطوةوحذف الخطوةلا يمكن استخدام الوظائف في الأجزاء التي تم إنشاؤها باستخدام الأجزاء الرسومية.

الشعاع المحدد النقطة (محور Y) / زاوية الثني

توفّر صفحة CYBELEC CybTouch 12 Basic ثلاث أوضاع لإدارة محور Y بكفاءة لتحقيق أفضل تحكم في الثني.

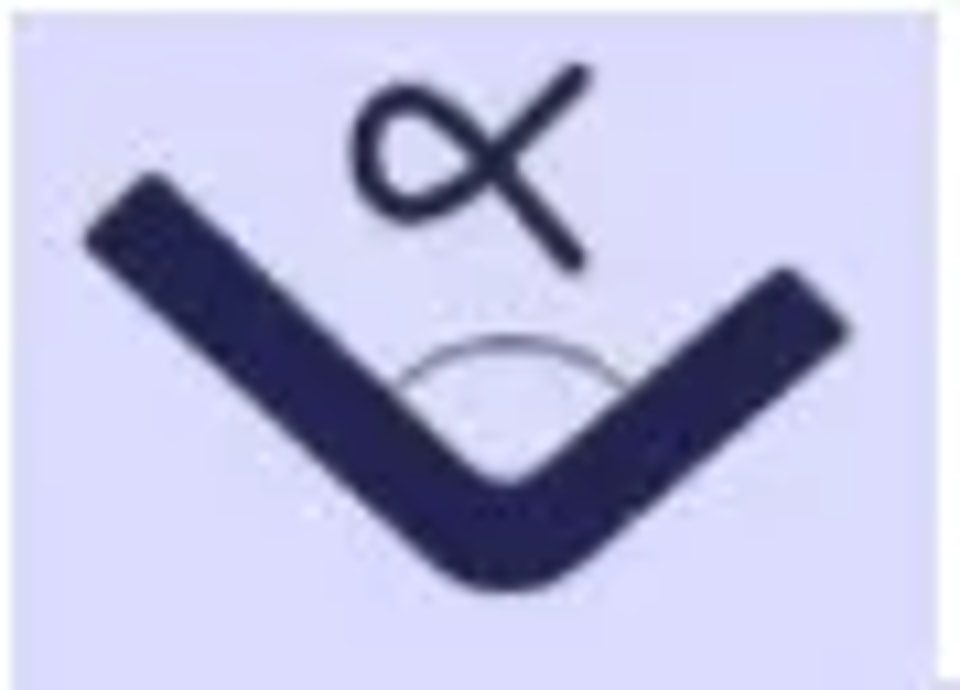

وضع إدخال الزاوية: في هذا الوضع، ما عليك سوى إدخال زاوية الثني المطلوبة، وستقوم صفحة CYBELEC CybTouch 12 Basic بحساب موضع توقف الشعاع (BDC) بدقة.

وضع الزاوية المستهدفة: يعرض هذا الوضع الزاوية المستهدفة المحسوبة. ويمكنك تعديل الزاوية إذا لزم الأمر لضمان الدقة.

وضع الكبس النهائي: في هذا الإعداد، بمجرد توقف الشعاع أو بلوغ الهدف، تستمر دورة الثني (بما في ذلك زمن التثبيت والعودة). وعند التفعيل، تظهر قيمة الكبس النهائي المحسوبة باللون الرمادي، لكن يمكن تعديلها وعرضها باللون الأسود. يعمل هذا الوضع فقط إذا كانت الأداتان تدعمان الكبس النهائي.

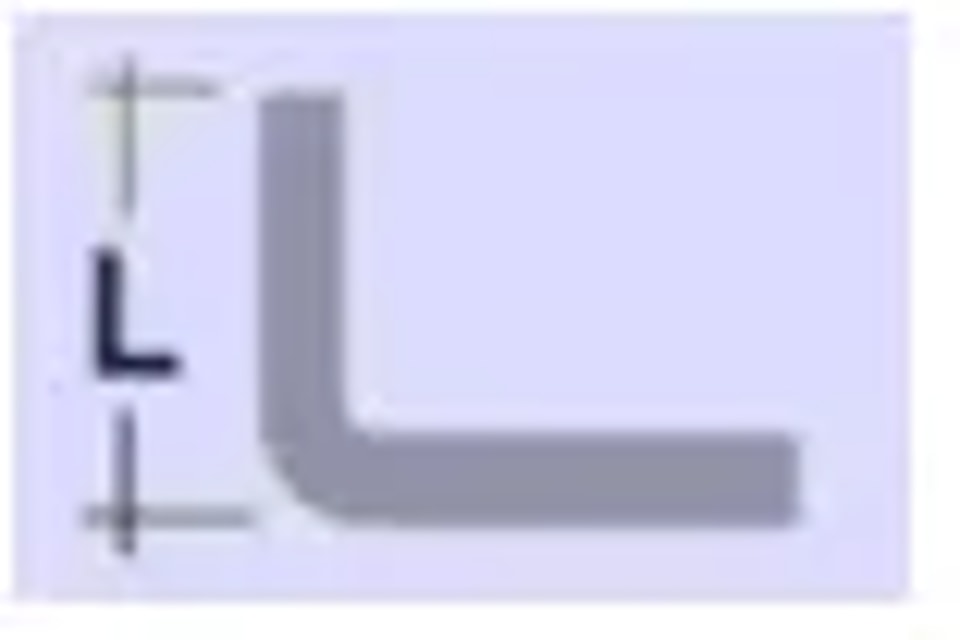

محدد الموضع الخلفي (محور X) / طول الحافة

يحتوي CybTouch على وضعين مختلفين لإدارة محور X للمحدد الخلفي. يتيح لمس إحدى الأيقونات على اليسار الانتقال من وضع إلى آخر. والوضعان هما:

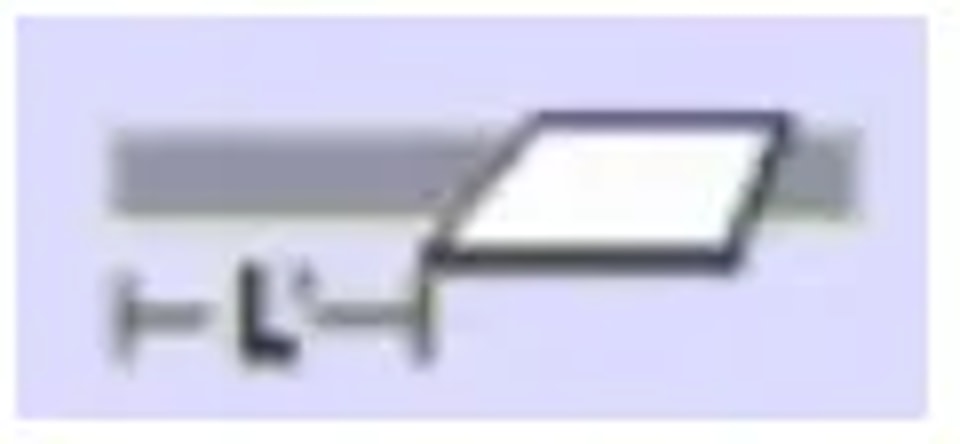

في هذا الوضع، يُدخل المشغّل ببساطة الطول المطلوب للحافة، وسيقوم CybTouch بحساب موضع محور X للمحدد الخلفي. يتوفر هذا الوضع فقط عند برمجة جزء باستخدام الوضع الرقمي.

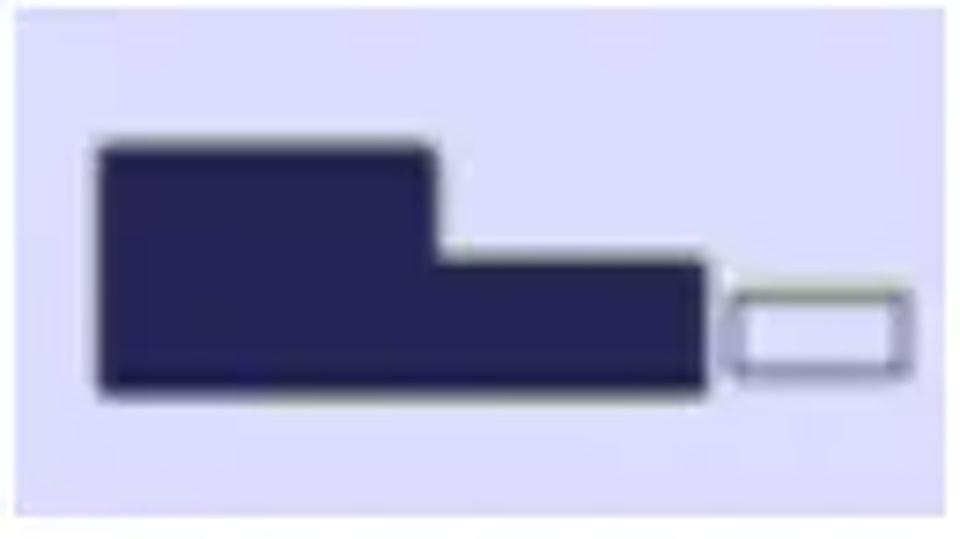

يعرض هذا الوضع الموضع المستهدف لمحور X للمحدد الخلفي.

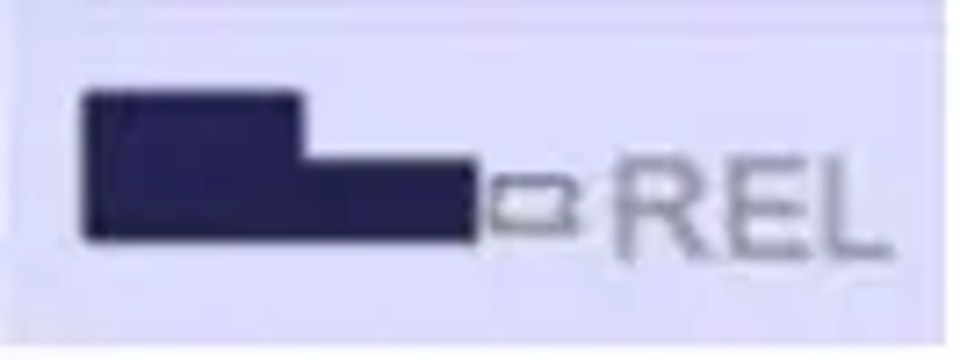

هذا هو الوضع النسبي. يقوم المحدد الخلفي بحركة نسبية بالقيمة المُدخلة. وعندما تكون القيمة المُدخلة سالبة، يتحرك المحدد الخلفي باتجاه المشغّل.

لإدارة الوضع النسبي على صفحة CYBELEC CybTouch 12 Basic، اضغط مطولًا على أيقونة المحدد الخلفي لمدة ثانيتين. ابدأ بخطوة مطلقة في التسلسلات الجديدة، إذ لا يُسمح بالحركة النسبية في البداية أو في الأجزاء الرسومية، بما في ذلك Easy Bend. تتيح لك تفضيلة “إظهار L أولًا” تحديد الوضع الذي يظهر أولًا افتراضيًا — النسبي أم المطلق.

محدد الموضع الخلفي (محور R – اختياري)

في صفحة CYBELEC CybTouch 12 Basic، يتم حساب الموضع العمودي لمحور R تلقائيًا ويُعرض باللون الرمادي. وعند تغييره يدويًا يتحول إلى اللون الأسود. لإعادة الضبط، احذف الإدخال اليدوي على لوحة الإدخال، ثم اضغط تأكيد عندما يظهر خيار “افتراضي/إعادة الحساب”.

الثني الإضافي البارامترات

يعرض الجزء السفلي من صفحة CYBELEC CybTouch 12 Basic البارامترات المتعلقة بالقطعة. وبحسب التهيئة والإجراء المنفذ، يعرض أيضًا إعدادات مختلفة للثنية الحالية.

المادة

هذا ليس بارامترًا للتسلسل، بل بارامتر للقطعة بالطبع. يحدد كل لمس لاسم المادة المادةَ التالية المتاحة من قائمة المواد.

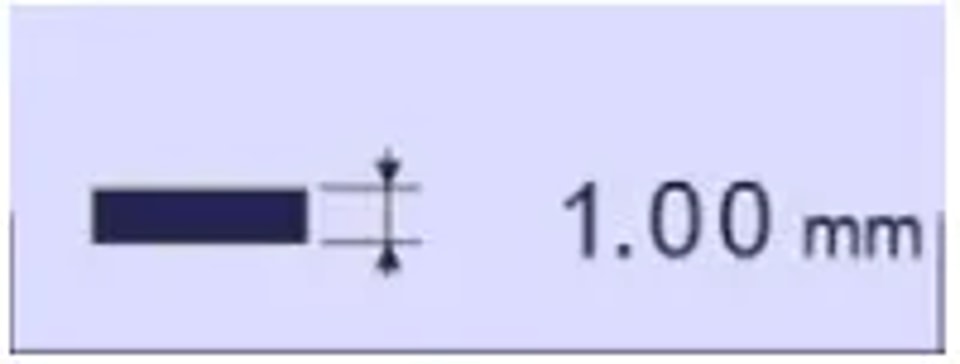

سماكة المادة

تُعرض السماكة الافتراضية، المحددة في المواد، تلقائيًا عند تغيير المادة. ومع ذلك، يمكن تغييرها بسهولة بمجرد لمس هذه الأيقونة.

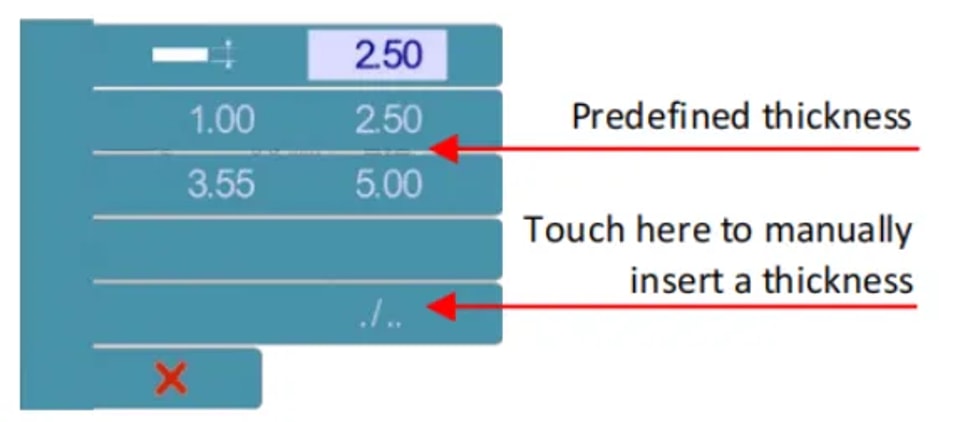

إذا كان بارامتر صفحة CYBELEC CybTouch 12 Basic مضبوطًا على “سماكة مُحددة مسبقًا” ومفعّلًا، فإن النقر على هذه الأيقونة سيُظهر لوحة أرقام. هنا، يمكن للمشغلين اختيار إحدى السماكات المحددة مسبقًا مباشرةً. ينطبق هذا البارامتر على جميع خطوات البرنامج.

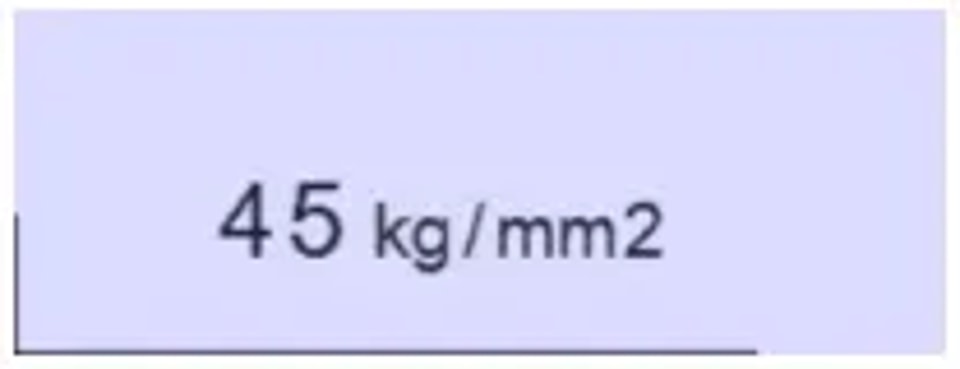

إجهاد المادة

يتم تحديث الإجهاد الافتراضي في صفحة CYBELEC CybTouch 12 Basic، كما هو محدد في المواد، تلقائيًا عند تغيير المادة. ومع ذلك، يمكنك تعديله بسهولة بمجرد النقر على الأيقونة. وهذا بارامتر للقطعة ينطبق على جميع خطوات البرنامج.

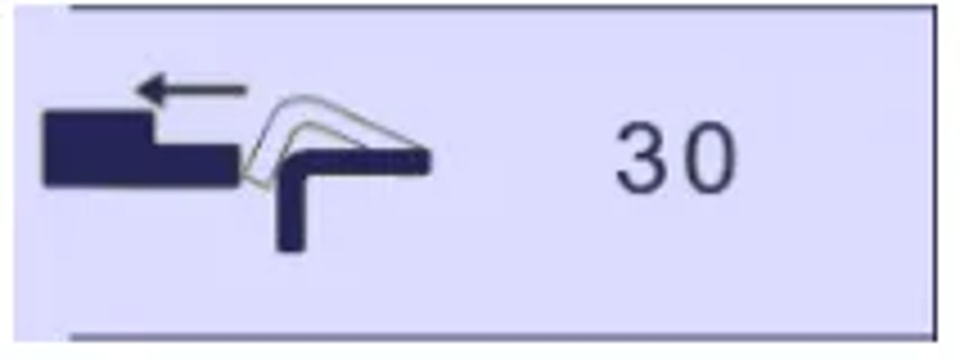

رجوع المقياس الخلفي

في صفحة CYBELEC CybTouch 12 Basic، يمكنك تفعيل أو تعطيل رجوع المقياس الخلفي إلى قيمته الافتراضية باستخدام أيقونة. عدّل القيمة بسهولة بلمس الأيقونة. يمكن ضبط هذا البارامتر التسلسلي في كل خطوة من خطوات البرنامج لمزيد من التحكم.

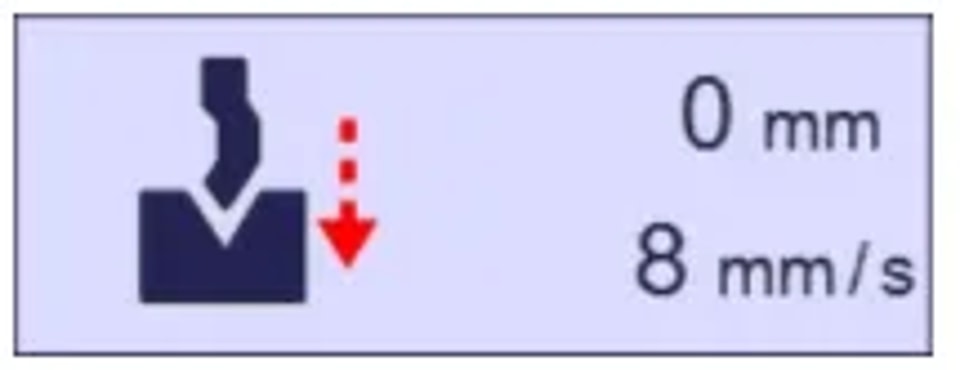

عتبة تغيير السرعة وسرعة الثني

يرفع بارامتر المسافة ارتفاع نقطة تغيير السرعة، بينما يقلل بارامتر السرعة سرعة الثني من الحد الأقصى. يساعد ضبطهما على تحسين الدقة والكفاءة.

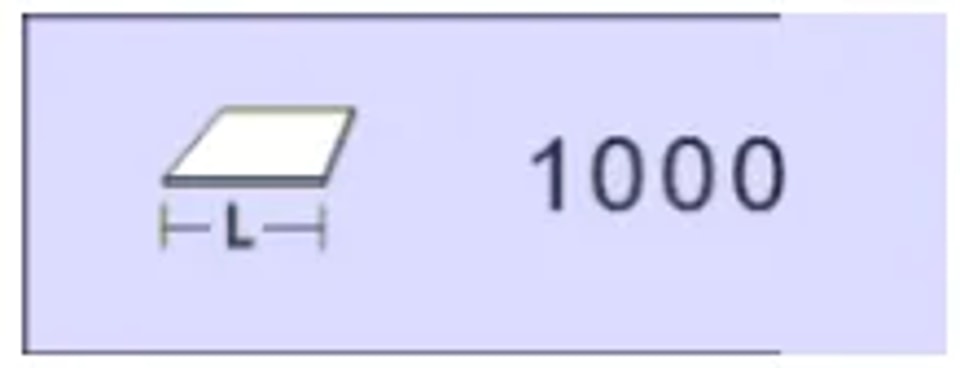

طول الثني

يحدد هذا البارامتر عرض قطعة الصفيحة المعدنية التي ستُضغط بين الأدوات. ويُستخدم لحساب قوة الثني.

إذا لم يكن هذا البارامتر مفعّلًا (باللون الرمادي)، فلن يحسب CybTouch قوة الثني والتقويس التعويضي.

ستظهر هذه الأيقونة فقط على CybTouch 15 PS لأن هذا المتحكم يمكن أن يحتوي على المحورين الجانبيين Z1/Z2.

يعرض موضع الصفيحة المعدنية ويُحسب افتراضيًا في منتصف الماكينة. يمكن تعديل هذا البارامتر يدويًا، وهو المسافة بالملليمتر [mm] بين يسار الماكينة ويسار الصفيحة المعدنية.

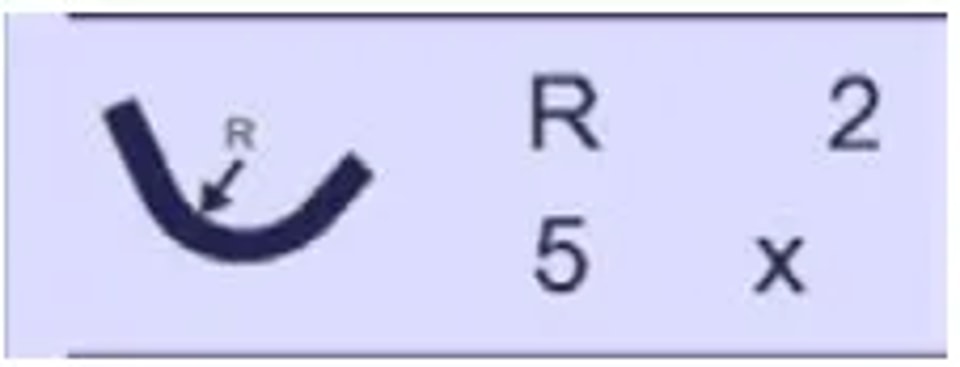

الثني التدريجي

في صفحة CYBELEC CybTouch 12 Basic، يمكنك بسهولة تعديل المعلمات الخاصة بالثنيات ذات نصف القطر الكبير مباشرة كما هو معروض.

في صفحة CYBELEC CybTouch 12 Basic، يحسب البرمجة 99 x الحد الأقصى للثنيات التدريجية. وزيادة هذه القيمة عن الحد الأقصى تؤثر في نصف القطر والزاوية. وتكون وظيفة الثني ذات نصف القطر الكبير غير نشطة عندما تظهر باللون الرمادي.

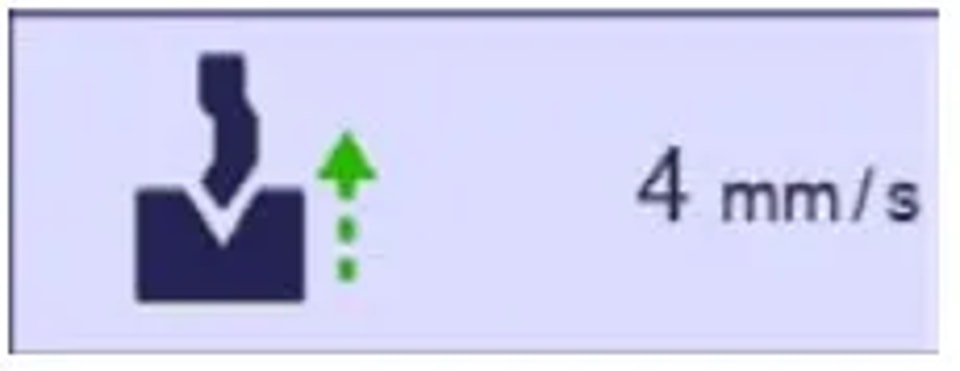

الرجوع بسرعة بطيئة

تتضمن صفحة CYBELEC CybTouch 12 Basic معلمة لتقليل سرعة العارضة بعد عملية الثني، وهي مثالية للفلنجات الطويلة. ترتفع العارضة ببطء أثناء الضغط على دواسة القدم، وتنتقل إلى السرعة العالية عند تحريرها أو عند نقطة الانضغاط. وإذا تم تعطيلها، فستعود إلى خيار الرفع بالسرعة العالية افتراضيًا. ويكون هذا الخيار مخفيًا إذا لم يكن الرفع بسرعة منخفضة مدعومًا.

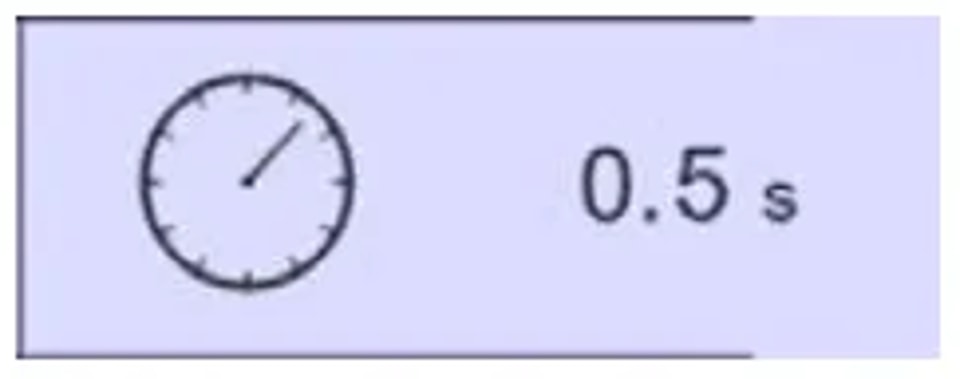

زمن التثبيت

تتيح لك صفحة CYBELEC CybTouch 12 Basic ضبط زمن التثبيت، أي المدة التي تبقى فيها اللكمة عند النقطة السفلى الميتة BDC. وتشير أيقونة مشطوبة إلى عدم وجود رجوع تلقائي للعارضة بعد النقطة العليا الميتة TDC، ويمكن ضبط ذلك لكل خطوة في البرنامج. وإذا كانت المعلمة معطلة (باللون الرمادي)، فسيتم تطبيق زمن التثبيت الافتراضي للماكينة. ويساعد فهم هذه الإعدادات على تحسين أداء الماكينة.

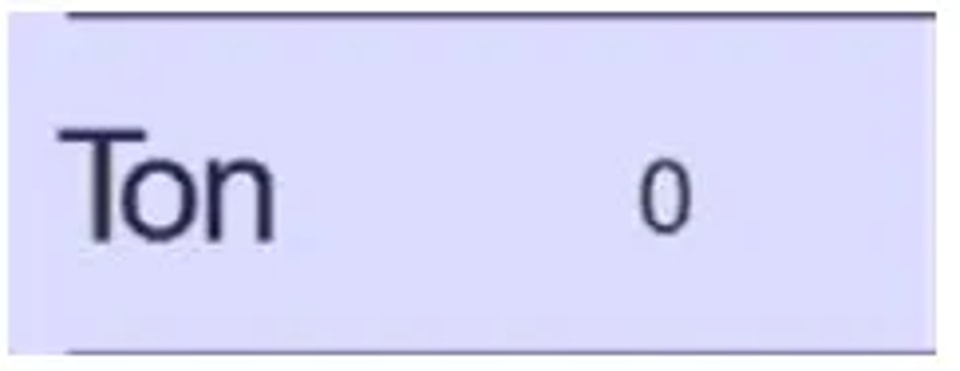

القوة

تحسب صفحة CYBELEC CybTouch 12 Basic القوة تلقائيًا باستخدام المادة، وسمك المادة، وإجهاد المادة، وطول الثني، كما تتيح أيضًا إجراء تعديلات يدوية.

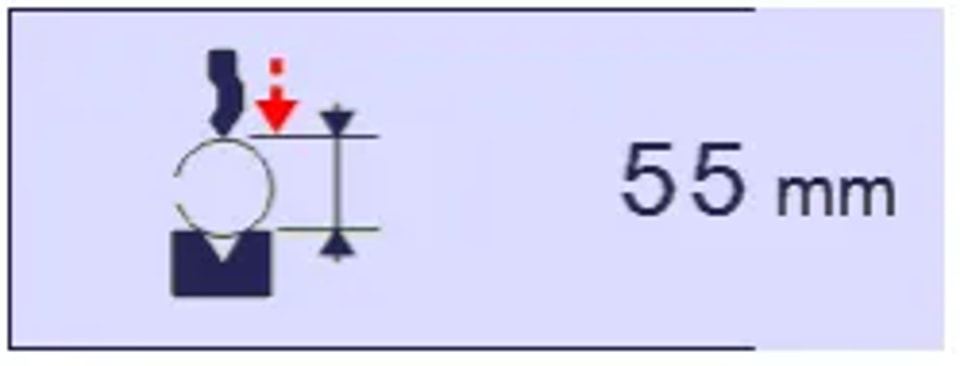

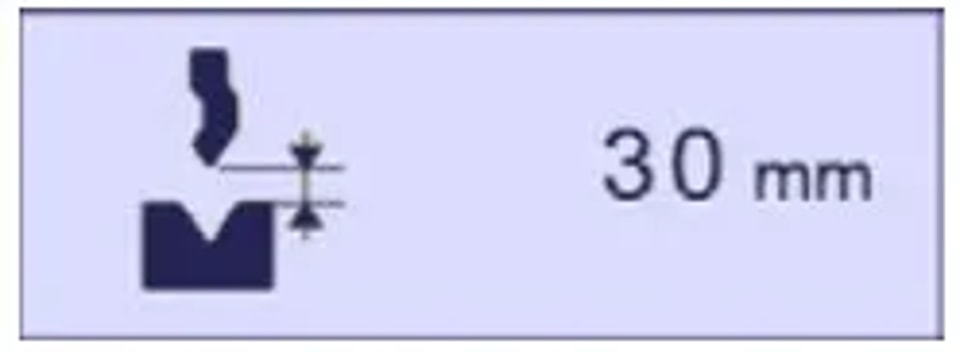

الفتحة (TDC)

بالنسبة إلى المقاطع التي تم إنشاؤها باستخدام TouchProfile أو وضع L-Alpha، تقوم صفحة CYBELEC CybTouch 12 Basic بضبط مسافة الإخراج لقطع الثني تلقائيًا، ولكن يمكن تعديلها يدويًا. وفي الوضع الرقمي، يمكنك تخصيص القيمة الدنيا الافتراضية. يؤدي بدء "قطعة جديدة" إلى إعادة الضبط، وإذا كان الحقل باللون الرمادي، فإن العارضة تعود إلى الحد الأقصى لمسارها.

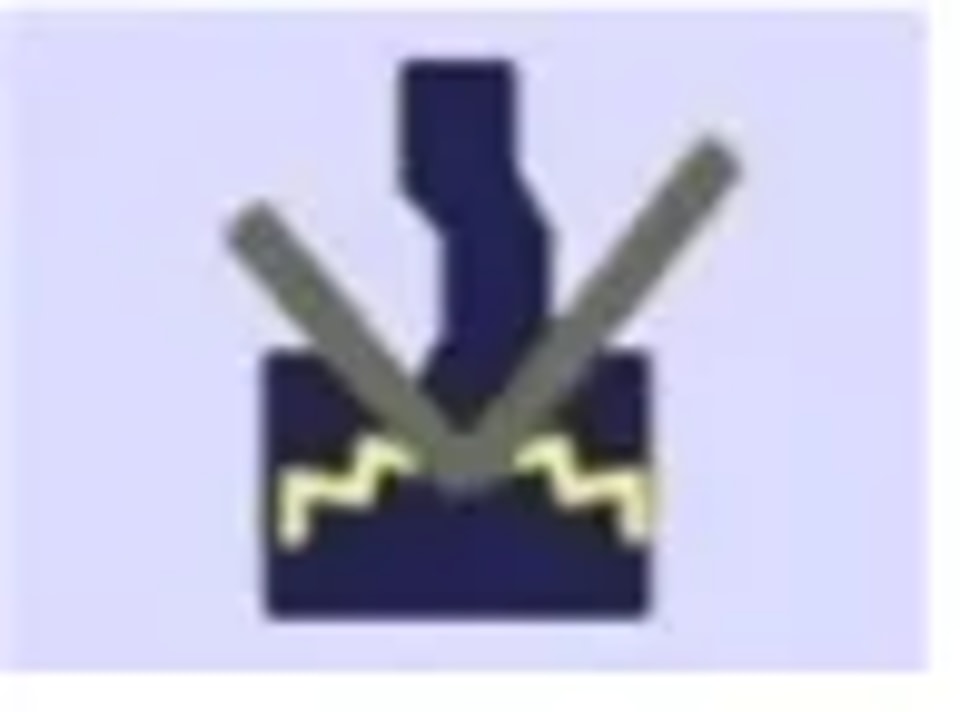

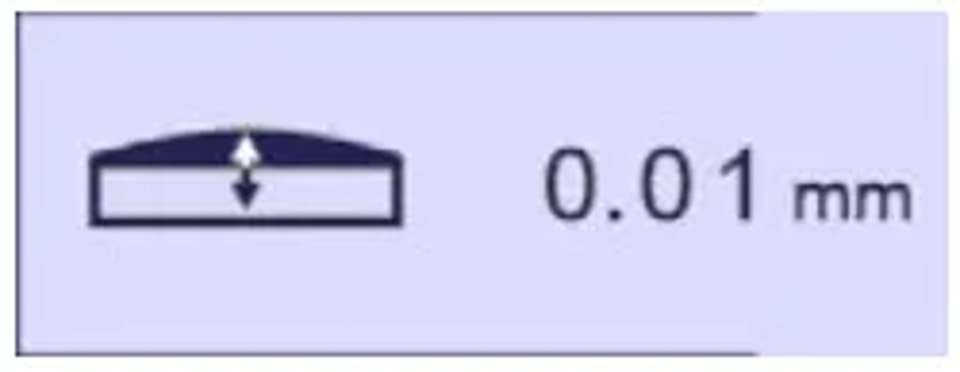

التقويس التعويضي

تتميز صفحة CYBELEC CybTouch 12 Basic بوظيفة التقويس التعويضي التلقائي المحسوبة بناءً على المادة، وسمك المادة، وإجهاد المادة، وطول الثني. ويمكن للمشغلين ضبطها يدويًا، لكنها تُعاد حسابها تلقائيًا إذا تغيرت المعلمات الأولية.

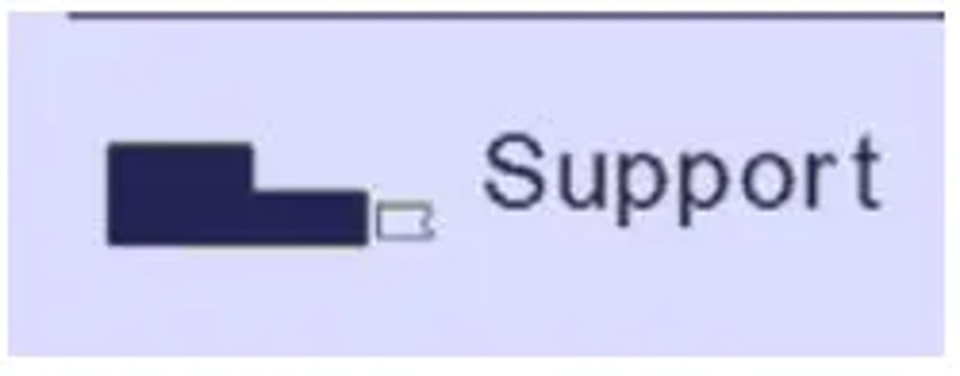

نوع أصابع المقياس الخلفي

تتيح لك صفحة CYBELEC CybTouch 12 Basic ضبط أبعاد المقياس الخلفي ضمن معلمات الماكينة وتصفح أوضاع الدعم والإيقاف المتاحة، وفقًا لتكوين ماكينتك.

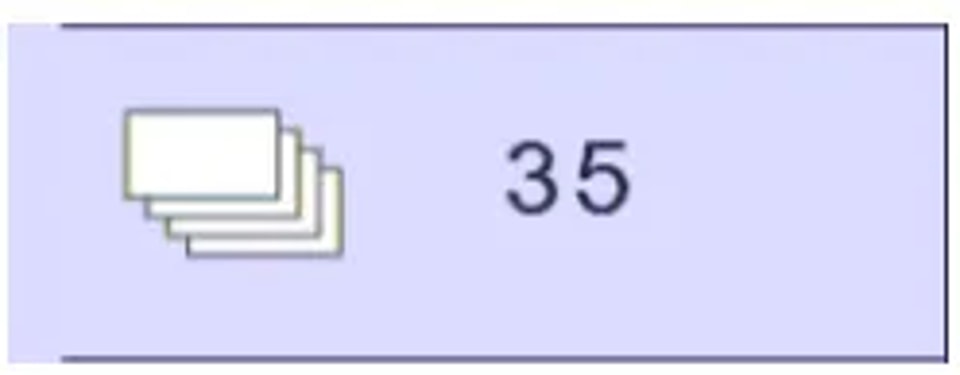

عدد القطع

يمكن للمشغلين إدخال العدد الإجمالي للقطع المطلوب إنتاجها. ويتم تحديث العداد بمقدار واحد كلما اكتملت قطعة. وعند الوصول إلى الهدف، تظهر نافذة منبثقة صفراء لتنبيه المشغل.

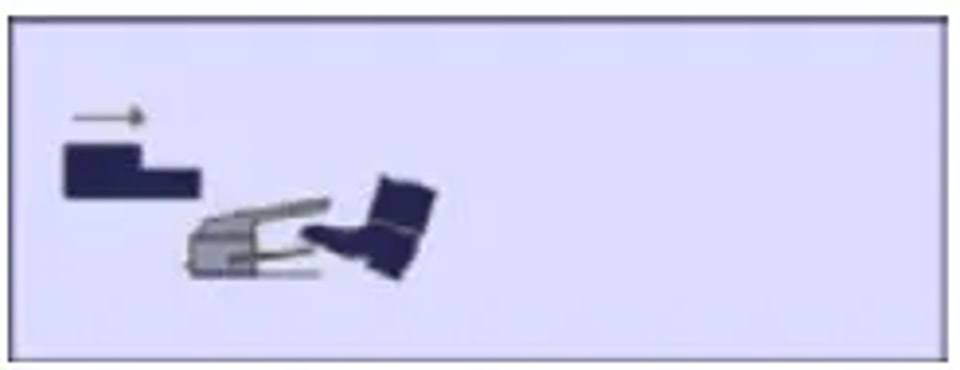

التحكم اليدوي في المقياس الخلفي

يتيح تفعيل هذه المعلمة التحكم اليدوي في حركة المقياس الخلفي، مما يتطلب من المشغل بدءها باستخدام مفتاح القدم أو زر البدء.

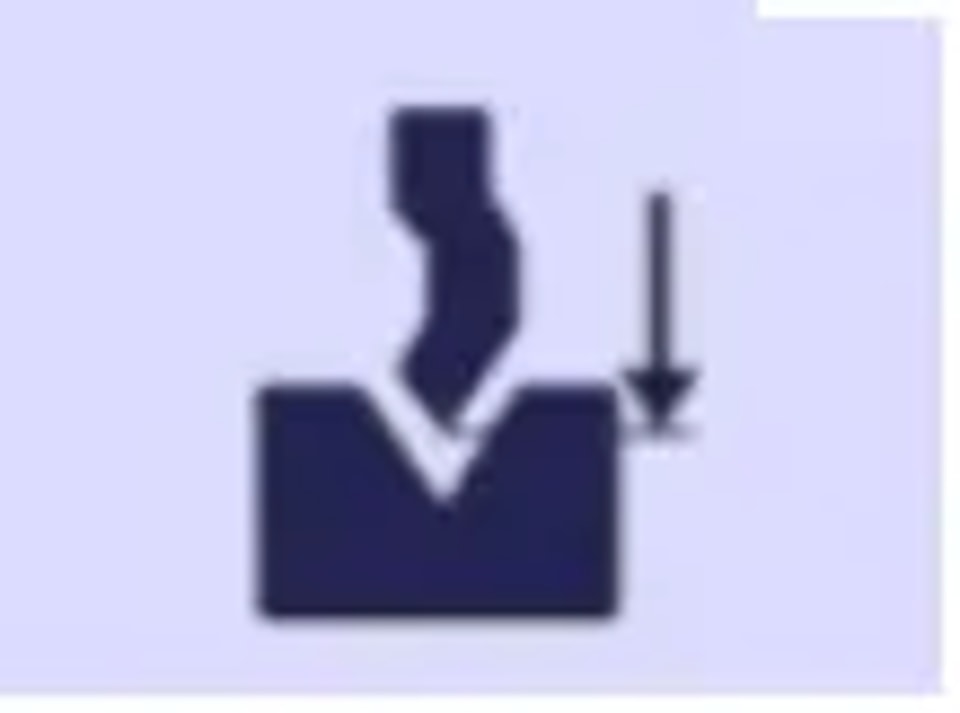

نقطة الانضغاط المزاحة

تتيح هذه الوظيفة الثني بعيدًا أكثر عن القالب السفلي، مثل إغلاق الجانب المفتوح لصندوق. وعند تفعيلها، تجبر CybTouch على العمل في وضع الكبس النهائي، مما يسمح للمشغل بإنزال العارضة تدريجيًا باستخدام الدواسة حتى الوصول إلى الارتفاع المطلوب.

وهذا مفيد للدفعات الصغيرة، ولكن للكميات الأكبر، يؤدي إدخال قيمة مستهدفة في حقل الكبس النهائي إلى أتمتة الدورة، مما يوفر وقت الإنتاج. ويمكن أيضًا تطبيق تعديلات على نقطة تغيير السرعة، والعتبة، وسرعة الثني.

وظيفة النسخ إلى الكل

تتيح صفحة CYBELEC CybTouch 12 Basic نسخ قيمة محددة إلى جميع خطوات البرنامج بسهولة. استخدم لوحة الأرقام للحقول مثل طول الثني، والقوة، والتصحيحات. أما بالنسبة إلى الحقول التي لا تحتوي على لوحة أرقام، مثل التحكم اليدوي في المقياس الخلفي، فاضغط الزر لمدة ثانيتين لتفعيل ميزة النسخ إلى الكل، والتي ستظهر بعد ذلك في أعلى الشاشة. عزز الكفاءة مع صفحة CYBELEC CybTouch 12 Basic.

الخلاصة

يتطلب إتقان صفحة CYBELEC CybTouch 12 Basic فهمًا قويًا لواجهتها، وإلمامًا بوظائفها الأساسية، وتطبيق أفضل الممارسات. باتباع الخطوات الموضحة في هذا الدليل، يمكنك التنقل بسرعة في النظام وتحسين استخدامك لهذه الأداة القوية. كما أن الممارسة المستمرة والاستكشاف المتواصل لميزاتها سيعززان كفاءتك أكثر.

للحصول على مزيد من المساعدة أو إرشادات أكثر تفصيلًا، يُرجى عدم التردد في التواصل مع فريق الدعم لدينا. نحن هنا لمساعدتك على تحقيق أقصى استفادة من معداتك. يمكنك أيضًا الاطلاع على وثائقنا الأخرى للحصول على رؤى إضافية حول تحسين عمليات تشغيل المعادن لديك.
