كيفية تشغيل آلة القص المقصلة JUGAO (E21S)

جدول المحتويات

1. تعبئة الزيت وتوصيل الكابلات

￮ التعبئة الصحيحة لخزان الزيت الهيدروليكي

￮ التوصيل الصحيح لمصدر الطاقة ثلاثي الطور

￮ شغّل مصدر الطاقة الرئيسي

￮ فعّل مفتاح طاقة الماكينة

￮ وصّل دواسة القدم بالماكينة

￮ شغّل نظام التحكم

￮ حرّر زر الإيقاف الاضطراري وابدأ تشغيل مضخة الزيت

￮ تحقق من اتجاه دوران المحرك الرئيسي

￮ تأكد من صحة اتجاه الدوران

￮ إذا كان يدور عكس اتجاه عقارب الساعة

￮ فعّل الإيقاف الاضطراري

￮ بدّل بين سلكي طاقة

2. إجراء بدء تشغيل الماكينة

￮ شغّل مصدر الطاقة الرئيسي للماكينة

￮ أدر مفتاح التحكم بالطاقة إلى وضع ON

￮ حرّر زر الإيقاف الاضطراري وابدأ تشغيل مضخة الزيت

￮ انتظر حتى تكتمل تهيئة النظام

3. تشغيل معلمات النظام

￮ وضع القطع الفردي

￮ التحكم اليدوي بالحركة التدريجية

￮ إرشادات السلامة لضبط السرعة

￮ انقل المؤشر إلى معلمة XP

￮ أدخل القيمة 100 ثم أكّد

￮ اضغط زر التشغيل

￮ الوضع التلقائي المستمر

￮ اضغط زر P، ثم اختر/أدخل رقم البرنامج وأكّد

￮ اضبط عدد خطوات البرنامج على 3 ثم أكّد

￮ ادخل إلى واجهة إعداد الخطوة 1

￮ اختر XP، وأدخل 150، ثم أكّد

￮ ادخل إلى واجهة إعداد الخطوة 2

￮ اختر XP، وأدخل 100، ثم أكّد

￮ ادخل إلى واجهة إعداد الخطوة 3

￮ اضغط زر التشغيل

4. عملية القطع

￮ القطع في الوضع الفردي

￮ ضع الصفيحة المعدنية بشكل صحيح

￮ حاذِ الصفيحة مع أصابع المقياس الخلفي

￮ اضغط على دواسة القدم للقطع

5. الفحص البعدي

￮ قياس طول الصفيحة الخام (455)

￮ قياس طول الصفيحة النهائية (355)

6. الصيانة الدورية

￮ استكشاف أعطال حاملة الشفرة وإصلاحها

￮ تحقق من مقياس ضغط المجمّع

￮ يمسك المساعد زر إعادة التعبئة

￮ أعد ضبط المقص إلى حالة العمل الطبيعية

7. إجراء إيقاف التشغيل

￮ اضغط زر الإيقاف الأحمر

￮ فعّل زر الإيقاف الطارئ

￮ أوقف مفتاح الطاقة الرئيسي

إن إتقان تشغيل ماكينة القص المقصلة JUGAO (E21S) هو المفتاح لقطع المعادن بكفاءة ودقة عالية. يبسّط هذا الدليل إعدادات المعلمات المعقدة لمساعدتك على الحصول على قطع مثالي بكل سهولة.

لتشغيل ماكينة القص المقصلة JUGAO E21S: شغّل الوحدة أولاً ثم اضبط معلمات القطع عبر وحدة التحكم E21S. عدّل خلوص الشفرة وموضع المقياس الخلفي وطول القطع بما يتوافق مع مواصفات المادة. ضع الصفيحة المعدنية بإحكام وابدأ دورة القطع للحصول على نتائج دقيقة.

فيما يلي دليل تشغيلي مفصل خطوة بخطوة لتحقيق أداء قطع سلس.

1. تعبئة الزيت وتوصيل الكابل

التعبئة الصحيحة لخزان الزيت الهيدروليكي

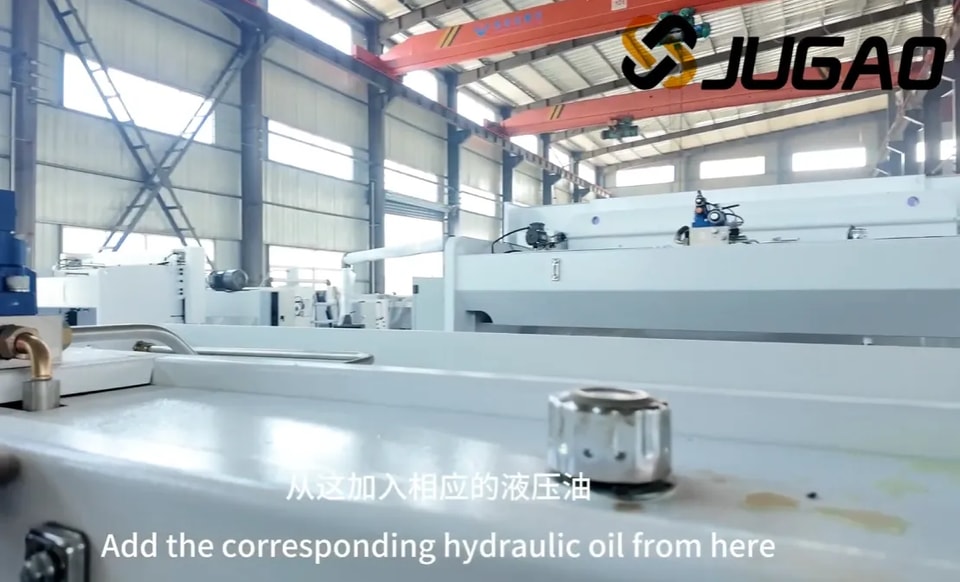

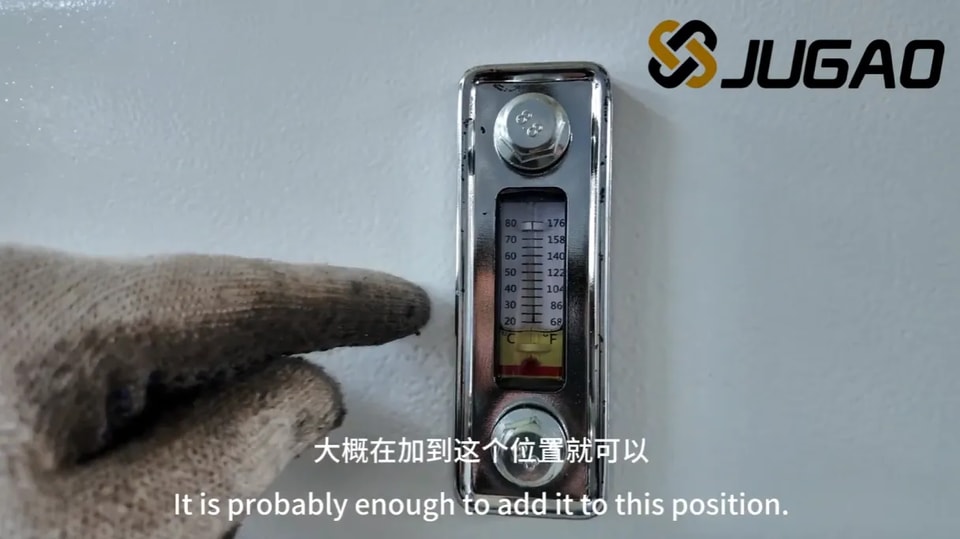

للحفاظ على أعلى أداء للنظام الهيدروليكي، استخدم فقط زيتًا هيدروليكيًا مقاومًا للتآكل يطابق مواصفات الشركة المصنعة. حدد منفذ تعبئة الزيت المخصص في الماكينة، ثم اسكب الزيت ببطء في الخزان مع مراقبة مقياس المستوى. تجنب الإفراط في التعبئة أو نقصها، فكلتا الحالتين تؤثران في أداء الماكينة. يقلل الزيت الهيدروليكي عالي الجودة المقاوم للتآكل من تآكل المكونات، ويطيل عمر الخدمة، ويضمن تشغيلًا هيدروليكيًا مستقرًا. التزم دائمًا بتعليمات السلامة ومتطلبات دليل الماكينة أثناء هذه العملية.

التوصيل الصحيح لمصدر الطاقة ثلاثي الطور

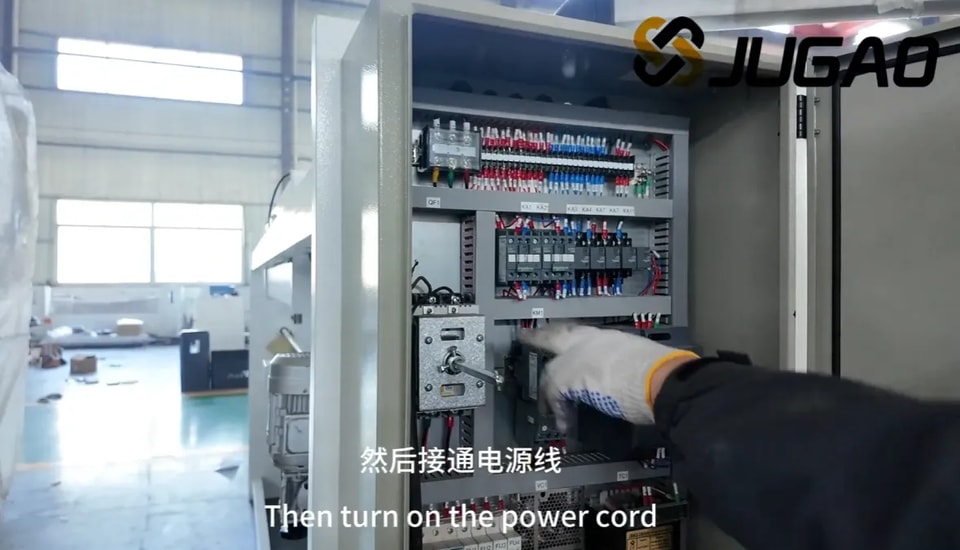

لضمان توصيل آمن للكهرباء ثلاثية الطور، تأكد من أن الجهد والتردد المزوَّدين يطابقان القيم الاسمية للماكينة. أوقف مصدر الطاقة الرئيسي وافحص الأطراف بحثًا عن أي تلف. استخدم كابلات معزولة لتوصيل أسلاك طاقة الماكينة بالمراحل L1 وL2 وL3، وثبّت سلك التأريض بإحكام لمنع المخاطر الكهربائية. أعد تشغيل الطاقة وتحقق من عمل الماكينة بشكل طبيعي. التزم بدقة بمعايير السلامة الكهربائية لتجنب الحوادث أو تلف المعدات.

شغّل مصدر الطاقة الرئيسي

حدد مفتاح الطاقة الرئيسي قرب لوحة التحكم وضعه على وضع التشغيل ON. تأكد من أن جميع مؤشرات لوحة التحكم تضيء بشكل طبيعي. هذه الخطوة تهيئ الماكينة للعمل. ارتدِ دائمًا معدات الوقاية الشخصية وأزل أي عوائق من منطقة القطع قبل المتابعة.

فعّل مفتاح طاقة الماكينة

تأكد من اكتمال توصيل الطاقة وإلغاء تفعيل زر الإيقاف الطارئ قبل تحويل مفتاح الطاقة الرئيسي (عادةً على اللوحة الجانبية/الخلفية) إلى وضع التشغيل ON. راقب لوحة التحكم للتأكد من ظهور إشارات بدء التشغيل وتحقق من أن جميع أجهزة السلامة تعمل بشكل سليم. يضمن التشغيل الصحيح للطاقة جاهزية الماكينة للعمل ويقلل من مخاطر الأخطاء.

وصّل دواسة القدم بالماكينة

افصل مصدر طاقة الماكينة أولًا لضمان السلامة. ابحث عن منفذ مفتاح الدواسة عند قاعدة الماكينة، ثم طابِق الموصل وأدخله بإحكام لتجنب ضعف التلامس أثناء التشغيل. رتّب الكابل بحيث لا يتشابك أو يعيق الحركة. أعد تشغيل الطاقة واختبر وظيفة الدواسة. يضمن التوصيل الصحيح تحكمًا سريع الاستجابة ويقلل الأعطال التشغيلية.

شغّل نظام التحكم

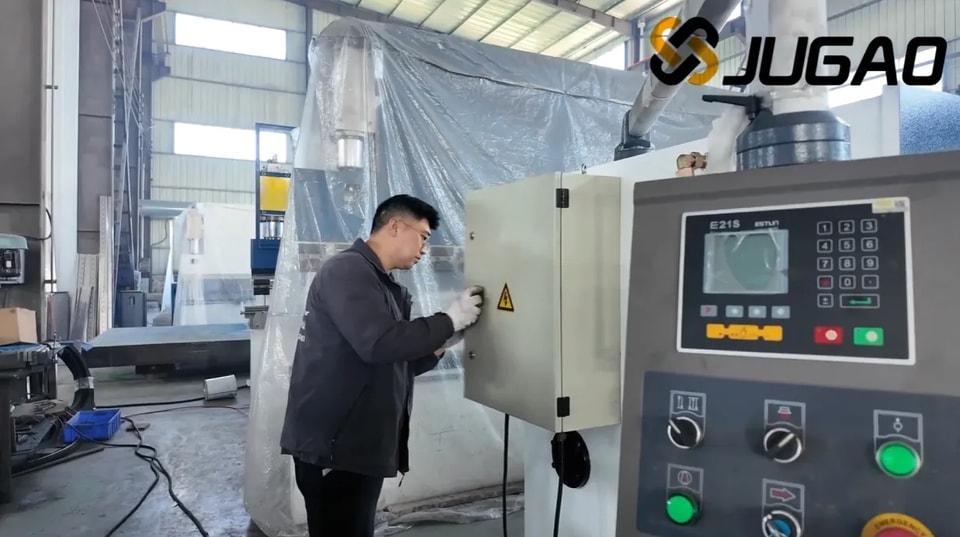

حدّد مفتاح طاقة نظام التحكم على اللوحة. تأكد من عدم وجود أي مواد مفكوكة قرب منطقة القطع، ثم حرّك المفتاح إلى وضع التشغيل ON. استمع إلى أصوات بدء التشغيل أو تحقّق من أضواء المؤشرات للتأكد من نجاح التشغيل. راجع جاهزية النظام على الشاشة قبل متابعة العمل.

حرّر زر الإيقاف الاضطراري وابدأ تشغيل مضخة الزيت

حرّر زر الإيقاف الطارئ بالكامل لإلغاء حالة الإيقاف الآمن. اضغط زر بدء مضخة الزيت لتوليد الضغط الهيدروليكي، ما يتيح حركة الماكينة بشكل طبيعي. تأكد من أن المضخة تعمل بسلاسة قبل الانتقال إلى العمليات التالية.

تحقق من اتجاه دوران المحرك الرئيسي

يتسبب دوران المحرك بالاتجاه الخاطئ في فشل التشغيل، وانخفاض الكفاءة، أو تلف المعدات. شغّل الماكينة لفترة وجيزة وتحقق من اتجاه الدوران وفق السهم المعلَّم على الجسم أو في الدليل. إذا كان الاتجاه خاطئًا، فعدّل التوصيلات حسب التعليمات أو تواصل مع فني. تُحافظ فحوصات الدوران المنتظمة على الأداء وعمر الخدمة.

تأكد من صحة اتجاه الدوران

يجب أن يدور المحرك الرئيسي باتجاه عقارب الساعة للتشغيل القياسي. أما الدوران عكس عقارب الساعة فيشير إلى خطأ في التوصيلات وقد يسبب مخاطر سلامة أو تلفًا ميكانيكيًا. إذا لوحظ دوران غير طبيعي، فأوقف الماكينة فورًا وصحّح التوصيلات.

إذا كان يدور عكس اتجاه عقارب الساعة

يشير الدوران عكس عقارب الساعة إلى مشكلة في التوصيلات. أوقف الطاقة بالكامل أولًا. بالنسبة للمحركات ثلاثية الطور، يؤدي تبديل أي سلكين من أسلاك التغذية إلى عكس اتجاه الدوران. إذا استمرت المشكلة، افحص وحدة التحكم أو استشر الصيانة المتخصصة.

فعّل الإيقاف الاضطراري

زر الإيقاف الطارئ عنصر سلامة بالغ الأهمية. اضغط عليه بإحكام لقطع التيار بالكامل وإيقاف الحركة فورًا في حال حدوث عطل أو عدم محاذاة أو خطر. تأكد من أن زر الإيقاف الطارئ يعمل بشكل صحيح قبل كل عملية.

بدّل بين سلكي طاقة

افصل جميع مصادر الطاقة قبل ضبط التوصيلات. استخدم أدوات معزولة لفك أطراف خطّي الطاقة، ثم بدّل موضعيهما وأعد الربط بإحكام. تحقّق من التوصيلات مرة أخرى قبل التشغيل لضمان عمل آمن وصحيح.

2. إجراء تشغيل الماكينة

شغّل مصدر الطاقة الرئيسي للماكينة

تأكد من ثبات توصيلات الكابل، ثم حوّل مفتاح الطاقة الرئيسي إلى وضع التشغيل ON. انتظر حتى يبدأ نظام التحكم بالتهيئة وتحقق من رسائل الخطأ. عالج التحذيرات وفقًا للدليل قبل المتابعة.

أدر مفتاح التحكم بالطاقة إلى وضع ON

أدخل مفتاح التحكم بالطاقة وأدره باتجاه عقارب الساعة لتفعيل نظام التحكم. تحقّق من أن جميع أضواء مؤشرات اللوحة تعمل بشكل طبيعي. تُهيِّئ هذه الخطوة الأنظمة الداخلية وتجهّز الماكينة للعمل.

حرّر زر الإيقاف الاضطراري وابدأ تشغيل مضخة الزيت

حرّر مفتاح الإيقاف الطارئ لإعادة ضبط أقفال الأمان. شغّل مضخة الزيت لتوفير القدرة الهيدروليكية. تأكد من استقرار عمل المضخة قبل الانتقال إلى إعداد المعلمات.

انتظر حتى تكتمل تهيئة النظام

اسمح للنظام بإكمال الفحص الذاتي وتهيئة المكونات. لا تقطع عملية التحميل لتجنب أخطاء النظام. إذا طال وقت التحميل، فتحقق من مصدر الطاقة أو التوصيلات أو حالة البرنامج.

3. تشغيل معلمات النظام

وضع القطع الفردي

يدعم الوضع الفردي عملية قطع واحدة في كل مرة، وهو مثالي للأعمال المخصصة أو دفعات الإنتاج الصغيرة. اختر الوضع الفردي، واضبط المعلمات، وضع المادة في موضعها، ثم نفّذ القطع. راجع الإعدادات وظروف السلامة قبل كل عملية قطع.

التحكم اليدوي بالحركة التدريجية

ادخل إلى صفحة التشغيل اليدوي لضبط مواضع المحاور يدويًا. راقب بيانات المحاور X وA وG في الوقت الفعلي على الشاشة لضمان تموضع دقيق.

إرشادات السلامة لضبط السرعة

اضبط السرعة تدريجيًا في اتجاه الزيادة أو النقصان. يُنصح بسرعة منخفضة أثناء الإعداد ومعالجة المواد الحساسة لتحسين دقة التحكم وحماية أجزاء الماكينة.

انقل المؤشر إلى معلمة XP

استخدم مفاتيح الاتجاه أو قرص التحريك لنقل المؤشر إلى معلمة XP على شاشة وحدة التحكم. يضمن التموضع الدقيق إدخال المعلمة بشكل صحيح.

أدخل القيمة 100 ثم أكّد

أدخل القيمة 100 لمعلمة XP ثم اضغط تأكيد. تحقّق من أن القيمة المعروضة تطابق ما أدخلته لضمان دقة القطع.

اضغط زر التشغيل

بعد التأكد من جميع المعلمات وموضع المادة، اضغط Run لبدء دورة القطع. راقب التشغيل بحثًا عن أي خلل، وأبقِ وسائل الحماية في مكانها.

الوضع التلقائي المستمر

يتيح الوضع المستمر دورات تلقائية متكررة، وهو مناسب للإنتاج الكمي. تضمن البرامج المعدّة مسبقًا قطعًا متسقًا وتقلل التدخل اليدوي. أبقِ أنظمة الأمان مفعلة أثناء التشغيل المستمر.

اضغط زر P، ثم اختر/أدخل رقم البرنامج وأكّد

اضغط الزر P لفتح قائمة البرامج. اختر برنامجًا موجودًا أو أدخل رقم البرنامج مباشرة، ثم أكد اختيارك.

اضبط عدد خطوات البرنامج على 3 ثم أكّد

في صفحة إعدادات البرنامج، اضبط إجمالي الخطوات على 3 ثم أكد. يحدد ذلك تسلسل القطع متعدد الخطوات.

ادخل إلى واجهة إعداد الخطوة 1

ادخل إلى صفحة إعداد الخطوة الأولى لتحديد أبعاد القطع للدورة الأولى.

اختر XP، وأدخل 150، ثم أكّد

اختر معلمة XP، وأدخل 150، ثم احفظ الإعداد.

ادخل إلى واجهة إعداد الخطوة 2

افتح صفحة إعداد الخطوة الثانية لبُعد القطع التالي.

اختر XP، وأدخل 100، ثم أكّد

اضبط XP على 100 ثم أكد القيمة.

ادخل إلى واجهة إعداد الخطوة 3

انتقل إلى شاشة إعداد الخطوة الثالثة لإنهاء إعداد البرنامج.

اختر XP، وأدخل 120، ثم أكد

أدخل 120 لمعلمة XP ثم أكد لإكمال البرمجة.

اضغط زر التشغيل

تحقق من البرنامج الكامل وموضع المادة، ثم اضغط Run لبدء القطع التلقائي المستمر.

4. عملية القطع

القطع في الوضع الفردي

في الوضع الفردي، تؤدي كل ضغطة على الدواسة إلى إتمام قطع واحد. اضبط المادة وحاذِها قبل كل قطع للحصول على دقة عالية.

ضع الصفيحة المعدنية بشكل صحيح

ومع إيقاف تشغيل الماكينة، ضع اللوح بمحاذاة المقياس الخلفي أو الدليل الأمامي. تأكد من ثبات الوضع واستقراره لمنع الانزلاق أثناء القطع.

حاذِ الصفيحة مع أصابع المقياس الخلفي

ادفع اللوح بقوة نحو أصابع الإيقاف لضمان تموضع متسق وطول قطع دقيق. أعد التحقق من المحاذاة قبل القطع.

اضغط على دواسة القدم للقطع

تأكد من وضع اللوح بشكل صحيح، ثم اضغط بدواسة القدم بقوة لبدء القطع. أبقِ اليدين بعيدتين عن منطقة الشفرة. حرّر الدواسة عند انتهاء القطع.

5. فحص الأبعاد

قياس طول الصفيحة الخام (455)

استخدم أداة قياس دقيقة للتحقق من طول اللوح الأصلي (الهدف: 455) قبل القطع للتأكد من مطابقة المادة للمتطلبات.

قياس طول الصفيحة النهائية (355)

بعد القطع، قِس بُعد قطعة العمل (الهدف: 355). إذا ظهر أي انحراف، فاضبط معلمات الماكينة وأعد الاختبار. يسهم الفحص المنتظم في تقليل الهدر وضمان الجودة.

6. الصيانة الدورية

استكشاف أعطال حاملة الشفرة وإصلاحها

إذا فشل حامل السكين في القطع أو الرفع أو لم يستجب للدواسة، فافحص تآكل الشفرة، وأزل أي عوائق في الحامل، وتحقق من ضغط النظام الهيدروليكي والتسربات، وتأكد من توصيلات دواسة القدم ووظيفتها.

تحقق من مقياس ضغط المجمّع

افتح صمام الكرة ببطء وراقب مقياس ضغط المُجمِّع. تأكد من أن الضغط يبقى ضمن النطاق الموصى به. تشير القراءات غير الطبيعية إلى وجود مشكلات في النظام الهيدروليكي.

يمسك المساعد زر إعادة التعبئة

اطلب من مشغّل ثانٍ الضغط على زر التعبئة والإبقاء عليه مضغوطًا لتثبيت تدفق الزيت أثناء إعادة تعبئة النظام الهيدروليكي. يضمن ذلك ثبات ضغط النظام وسلاسة التشغيل.

أعد ضبط المقص إلى حالة العمل الطبيعية

عندما يصل ضغط المُجمِّع إلى نحو 10، أغلِق صمام الكرة وحرّر زر التعبئة في الوقت نفسه. ينبغي أن يعود حامل السكين إلى موضعه الأصلي، وتصبح الآلة جاهزة للاستخدام العادي.

7. إجراء الإيقاف

اضغط زر الإيقاف الأحمر

حدِّد زر الإيقاف الأحمر واضغطه لإنهاء جميع العمليات الجارية. تأكد من توقف الآلة بالكامل قبل التنظيف أو الصيانة.

فعّل زر الإيقاف الطارئ

اضغط زر الإيقاف الطارئ لتأمين الآلة في حالة آمنة ومنع التشغيل العرضي.

أوقف مفتاح الطاقة الرئيسي

أوقف مفتاح الطاقة الرئيسي في لوحة التحكم أو صندوق الكهرباء. تأكد من انطفاء جميع المؤشرات لضمان فصل الكهرباء بالكامل قبل الصيانة أو الضبط أو مغادرة مكان العمل.
