كيف تمنع تسطح الأنابيب أثناء الثني؟ نصائح ثمينة من حرفي مخضرم

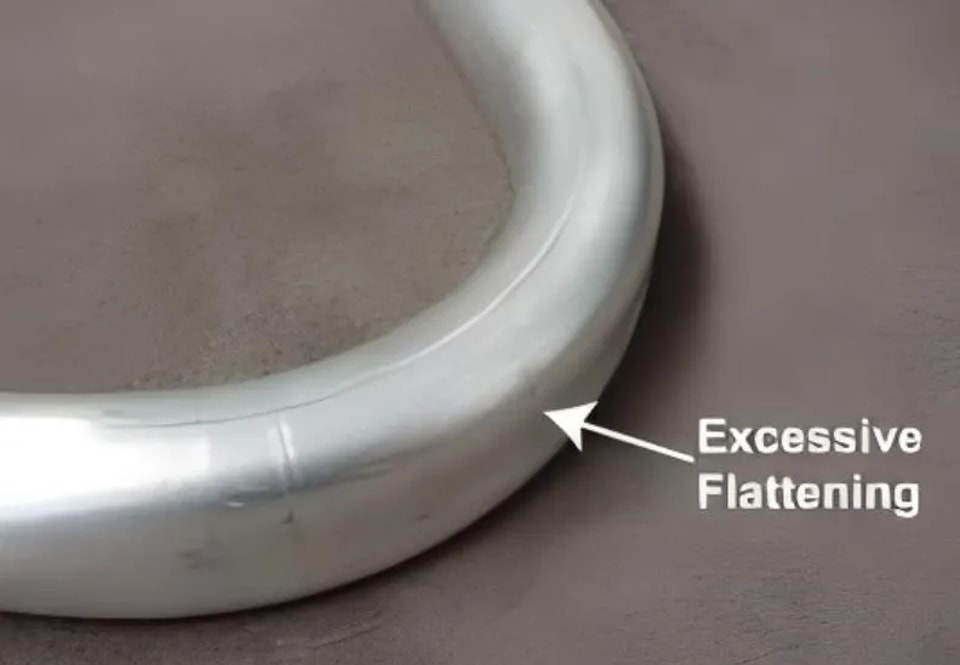

إحدى أكثر المشكلات إزعاجًا في ثني الأنابيب هي «التسطّح»—فلا يعود الأنبوب دائريًا، بل يصبح بيضويًا أو ينهار بالكامل. وهذا لا يبدو غير جميل فحسب، بل لا يمكن تمرير البراغي عبر الأنبوب، ويصبح غير صالح للاستخدام. اتبع هذه النصائح، ويمكنك تقليل مشاكل التسطّح بأكثر من النصف.

1. لا تبخل كثيرًا في نصف قطر الثني؛ يجب ألا تقل نسبة R/D عن 3.

السبب الأكثر شيوعًا لتسطّح الأنبوب هو صِغر نصف القطر بشكل مفرط. R هو نصف قطر مركز الثني، وD هو القطر الخارجي للأنبوب. ومن الناحية المثالية، ينبغي أن تكون نسبة R/D≥3. إذا كان نصف قطر صغير مطلوبًا (مثلًا R/D=2)، فإن القالب الداخلي وقالب منع التجعد ضروريان؛ لا تُجبر الثني.

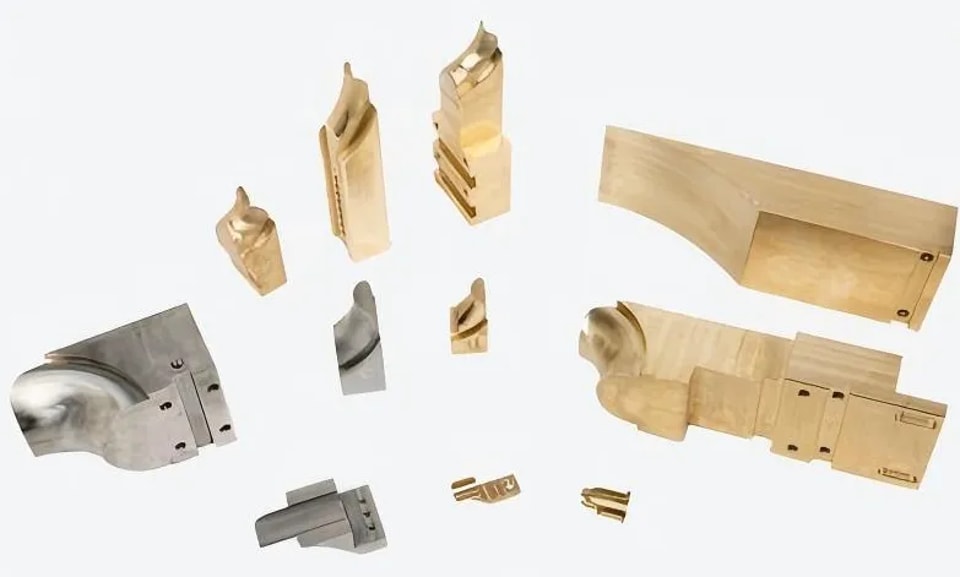

2. القالب الداخلي ضروري، كما أن موضعه بالغ الأهمية.

بالنسبة للأنابيب ذات الجدار الرقيق أو الثنيات صغيرة نصف القطر، يعمل القالب الداخلي كـ«دعامة داخلية». ومن دونه لا يمكن دعم الجدار الداخلي، وسيحدث التسطّح. يجب محاذاة مركز أول مفصل كروي في القالب الداخلي ذي الطرف الكروي مع نقطة التماس لقالب الثني، مع تقديمه للأمام بمقدار 0.5-1.5 مم. إذا كان متقدمًا جدًا فسوف يخدش الجدار الداخلي؛ وإذا كان متأخرًا جدًا فلن يوفر الدعم. كذلك يجب أن يتطابق القالب الداخلي مع القطر الداخلي للأنبوب؛ فالفجوة الكبيرة عديمة الفائدة.

3. اضبط الفجوة بين قالب منع التجعد وقالب الثني بشكل صحيح.

يجب أن يكون قالب منع التجعد ملاصقًا لقالب الثني تمامًا. ويجب ضبط الفجوة وفقًا للقطر الخارجي للأنبوب، بحيث تكون تقريبًا 0.1-0.2 مم (بسماكة ورقة A4 تقريبًا). إذا كانت الفجوة كبيرة جدًا، فسيتجعد داخل الأنبوب ثم يتسطح في النهاية؛ وإذا كانت صغيرة جدًا، فستحدث خدوش. بعد الضبط، اختبر ثني أنبوب واحد للتأكد؛ لا تكتفِ بالتركيب وتتركه دون متابعة.

4. يجب أن يطابق مجرى القالب المقاس بشكل صحيح؛ لا تستخدم القالب الخطأ.

يجب أن يساوي نصف قطر مجرى قالب الثني نصف القطر الخارجي للأنبوب. فإذا كان المجرى كبيرًا جدًا، سيتمايل الأنبوب داخله ويتسطح بسهولة؛ وإذا كان صغيرًا جدًا، فإن إجباره على الدخول سيؤدي إلى تشوهه مباشرة. وعند تغيير أقطار الأنابيب، يجب تغيير القالب بما يتناسب معها؛ لا تحاول الاكتفاء بالحلول المؤقتة.

5. تجنب استخدام أنابيب رقيقة جدًا أو لينة جدًا.

الجدران الرقيقة عرضة للتسطّح أثناء الثني. عند اختيار المادة، احسب نسبة D/t (القطر الخارجي/سماكة الجدار). وإذا تجاوزت النسبة 40 فهذا يعني أن الأنبوب رقيق الجدار، ويحتاج إلى قالب داخلي. أما الأنابيب النحاسية والألومنيوم اللينة فتميل إلى التسطّح بعد التلدين؛ لذا فكر في استخدام مواد حشو (مثل الرمل أو نوابض الثني) أو مواد أصلب.

6. تجنب سرعات الثني العالية جدًا.

السرعة العالية جدًا تمنع تشوه المادة بشكل متوازن، مما يؤدي إلى شدّ خارجي وضغط داخلي، ويسبب التسطّح بسهولة. خفّض السرعة إلى 30%-50%، خاصة في المرحلة الأولى، لإتاحة الوقت لتدفق المادة بشكل متساوٍ.

7. لا تبخل في مادة تشحيم الثني.

إن عدم كفاية التشحيم يزيد الاحتكاك بين القالب والأنبوب، ويرفع الشد والضغط، مما يفاقم مشكلة التسطّح. استخدم مادة تشحيم مخصصة للثني، وطبّقها بالتساوي على القالب الداخلي وعلى أسطح القالب.

لمنع التسطّح، هناك ثلاثة أمور:① الدعم (باستخدام قالب داخلي وقالب منع التجعد)② الدوران السلس (تطابق القالب والتشحيم المناسب)③ الحركة المستقرة (نصف قطر كافٍ وسرعة منخفضة). أولًا، اثنِ قطعة واحدة للاختبار للتحقق من البيضوية (ويُشترط عادة ألا تتجاوز 8%-10%) قبل الإنتاج الكمي.
