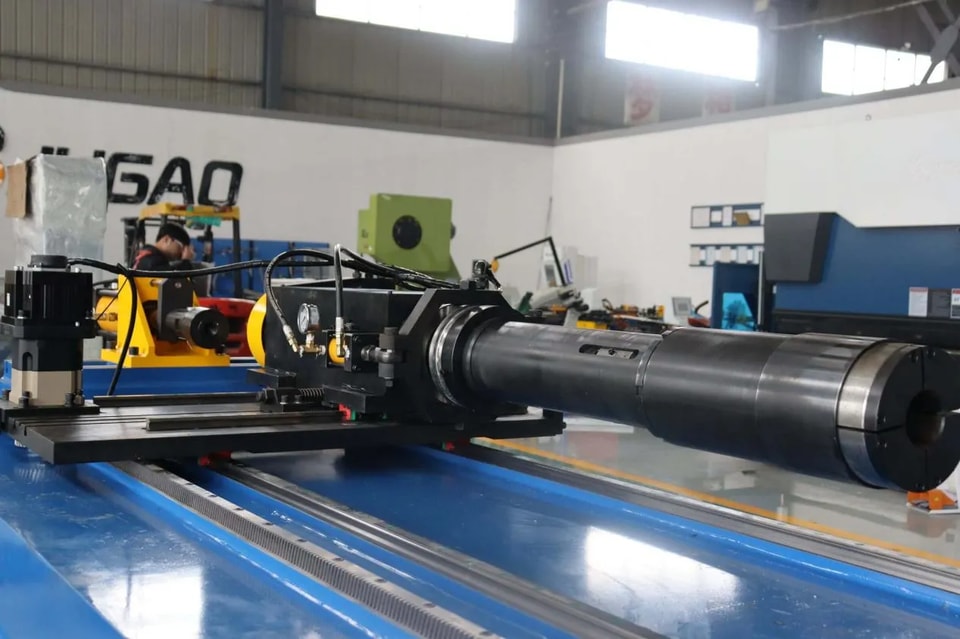

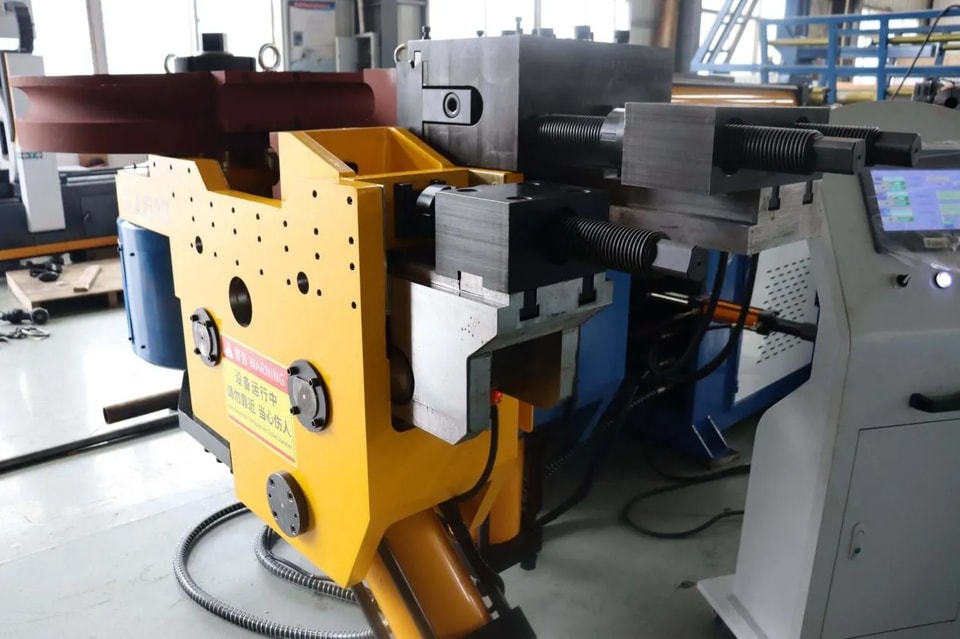

في المعدات الهيدروليكية مثل آلات ثني الأنابيب وآلات الضغط، يُعد تلف خطوط الأنابيب (أنابيب الزيت، أنابيب الهواء) أحد الأسباب الشائعة للتوقف المفاجئ. تسرب صغير، إذا لم يتم اكتشافه في الوقت المناسب، يمكن أن يتصاعد إلى انخفاض مفاجئ في ضغط النظام، أو عطل، أو حتى تناثر كمية كبيرة من الزيت الهيدروليكي، مما يؤدي إلى حادث سلامة. إنشاء آلية تفتيش منهجية للأنابيب هو المفتاح لتجنب التوقف غير المخطط له.

علامات التحذير النموذجية لتلف خط الأنابيب

قبل حدوث تسرب فعلي، عادةً ما يصدر المعدات إشارات تحذير:

تقلبات الضغط: تقلبات متكررة في مؤشر مقياس الهيدروليكي، أو صعوبة في الوصول إلى الضغط المحدد.

ضوضاء غير طبيعية: أصوات هسهسة أو شفط من المضخة الهيدروليكية، أو أصوات صفير من خط الأنابيب.

ارتفاع غير طبيعي في درجة حرارة الزيت: التسرب يتسبب في انخفاض كفاءة حجم النظام، مما يؤدي إلى زيادة سريعة في درجة حرارة الزيت.

انخفاض بطيء في مستوى الزيت: مستوى الزيت في الخزان يستمر في الانخفاض دون تسرب خارجي (تسرب داخلي).

تغييرات في مظهر الأنبوب: انتفاخ، شقوق، تصلب، أو تآكل في الطبقة المنسوجة تظهر على سطح الخرطوم.

طريقة الخطوات الأربع لتفتيش خط الأنابيب

الخطوة 1: التفتيش البصري الثابت

مع توقف المعدات، افحص جميع الخراطيم والأنابيب الصلبة والمفاصل بحثًا عن بقع زيت أو قطرات.

انتبه بشكل خاص لأقسام الأنابيب ذات نصف قطر الانحناء الصغير وتلك المتلامسة مع الأجزاء المتحركة.

تحقق من ملصقات الخرطوم للتأكد مما إذا كانت قد تجاوزت عمرها الافتراضي الموصى به (عادةً 2-5 سنوات).

الخطوة 2: كشف تسرب الضغط الديناميكي

ابدأ تشغيل المعدات، وشغلها بدون حمل، وزِد الضغط تدريجيًا إلى ضغط العمل.

رش كاشف التسرب (ماء صابوني) على المفاصل، وطرفي الخراطيم، ونقاط التسرب المشتبه بها، ولاحظ وجود فقاعات.

لتسربات طفيفة، يمكن استخدام مصباح كاشف التسرب بالأشعة فوق البنفسجية بالتزامن مع أثر فلوري.

الخطوة 3: اختبار قياس انخفاض الضغط

أغلق مخرج المعدات وأجرِ اختبار ضغط على النظام: بعد الضغط إلى الضغط المقنن، أغلق صمام الإغلاق ولاحظ ما إذا كان قراءة مقياس الضغط تنخفض خارج النطاق المسموح به خلال وقت محدد (مثل 5 دقائق).

إذا انخفض الضغط بسرعة دون تسرب خارجي، فهناك تسرب داخلي (مثل تسرب في سدادة الأسطوانة أو جسم الصمام).

الخطوة 4: قرار الاستبدال الوقائي

في المواقف التالية، يجب استبدال الأنبوب مباشرة بدلاً من إصلاحه: عندما يتجاوز الشق في الطبقة الخارجية للخرطوم الطبقة المنسوجة، أو ينكسر السلك الفولاذي عند الوصلة، أو عندما يصبح جدار الأنبوب الصلب أرق بشكل ملحوظ أو متآكل.

بالنسبة للخراطيم عالية الضغط، يُوصى باستراتيجية استبدال ثنائية الأبعاد تعتمد على 'الزمن + الحالة': حتى لو كان المظهر جيداً، يجب تضمينها في خطة الاستبدال إذا كانت مستخدمة لأكثر من 5 سنوات.

الإجراءات الرئيسية لمنع توقف العمل

إنشاء نظام فحص: إجراء فحص سريع قبل تشغيل الماكينة كل يوم، باتباع خطوات 'النظر (لبقع الزيت)، والاستماع (للأصوات غير المعتادة)، واللمس (لدرجة الحرارة)'.

تحديد أقسام الأنابيب عالية الخطورة: استخدام ملصقات ملونة لتحديد الأنابيب ذات أنصاف أقطار الانحناء الصغيرة، أو تلك القريبة من مصادر الحرارة، أو الأجزاء المتحركة لإعطاء أولوية لفحصها.

تخزين قطع الغيار الحرجة: الحفاظ على مخزون أدنى من الخراطيم عالية الضغط الشائعة الاستخدام، والتجهيزات، وحلقات O لتجنب توقف العمل المطول بسبب انتظار القطع.

تسجيل تاريخ الاستبدال: إنشاء سجل لاستبدال الأنابيب، وتسجيل تاريخ التركيب، وضغط العمل، ووقت الاستخدام لتسهيل توقع العمر الافتراضي.

توحيد معايير التركيب: عند استبدال الأنابيب، الالتزام بنصف قطر الانحناء الصحيح (للخراطيم، لا يقل عن 6-8 أضعاف القطر الخارجي)، وتجنب الالتواء، واستخدام مفتاحين لشد التجهيزات.

على الرغم من صغر حجمها، تعتبر الأنابيب 'الأوعية الدموية' للنظام الهيدروليكي. الفحص الاستباقي والاستبدال في الوقت المناسب، وتحويل 'الصيانة التفاعلية' إلى 'صيانة وقائية'، أمران أساسيان لتجنب انقطاعات الإنتاج الناجمة عن تلف الأنابيب بشكل جذري.
