التشحيم المناسب هو مفتاح التشغيل المستقر وإطالة العمر الافتراضي لآلة ثني الأنابيب. يمكن أن يؤدي التشحيم غير المناسب إلى التآكل والانسداد وحتى عيوب في جودة الأنبوب المثني. يتم تقديم حلول التشحيم أدناه، مصنفة حسب المكون.

1. النظام الهيدروليكي

الزيت: زيت هيدروليكي مضاد للتآكل (ISO VG 46 أو 68، حسب درجة الحرارة المحيطة)

الدورة: تغيير الزيت بعد أول 500 ساعة، ثم كل 2000-3000 ساعة أو سنوياً؛ استبدال الفلتر كل 6 أشهر.

ملاحظة: حافظ على درجة حرارة الزيت بين 35-50 ℃ ؛ استبدال فوراً إذا تكتل أو تلوث.

2. الأدلة الخطية ومسامير الكرات

الزيت: شحم قائم على الليثيوم ذو ضغط شديد (NLGI 2) أو زيت خاص للأدلة

الدورة: مضخة التشحيم التلقائي تملأ كل 4-8 ساعات؛ التشحيم اليدوي يملأ أسبوعياً.

ملاحظة: نظف سطح الدليل قبل التشحيم؛ أصلح أغطية الغبار التالفة.

3. محركات التروس (ذراع ثني الأنابيب، المخفض)

الزيت: زيت تروس (ISO VG 150-220) أو شحم ذو ضغط شديد

الدورة: تحقق من مستوى زيت المخفض كل 6 أشهر، وغير سنوياً؛ ضع الشحم أسبوعياً على التروس المفتوحة.

ملاحظة: حافظ على طبقة زيت على سطح الترس، لكن تجنب التسرب المفرط.

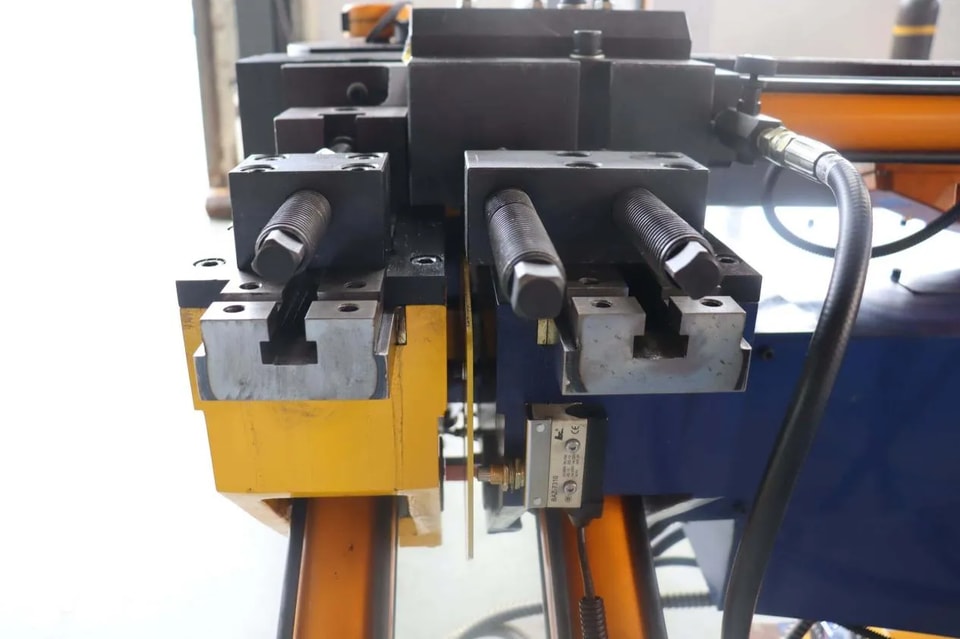

4. القوالب والأعمدة الداخلية (مهمة!)

الزيت: زيت خاص لثني الأنابيب (ضغط شديد عال، مقاوم للحرارة العالية)

التردد: ضع طبقة رقيقة على أخدود قالب الثني، ونهاية كرة العمود الداخلي، وسطح عمل قالب مقاوم التجعد قبل ثني كل أنبوب.

ملاحظة: لا تستخدم زيت آلة عادي أو شحم، لأنها لا تتحمل احتكاك الضغط العالي لثني الأنابيب وتسبب خدوشاً وتجعداً.

5. المحامل والمفاصل

الزيت: شحم ليثيوم متعدد الأغراض

التردد: أضف الشحم كل 3 أشهر؛ قلّله إلى شهريًا للمناطق عالية الحرارة (قرب الاحتكاك).

ملاحظة: أضف الشحم حتى يتم إخراج الشحم القديم.

6. الأجزاء المتحركة الأخرى

الأجزاء المكشوفة من قضيب المندول وقضيب المكبس: ضع زيتًا مزدوج الغرض لمنع الصدأ والتشحيم أسبوعيًا.

الأسطوانات المغذية والمنزلقات المشبكة: أضف كمية صغيرة من زيت الماكينة كل وردية.

ملخص النقاط الرئيسية للتشحيم

استخدم أنواعًا مختلفة من الزيوت لأجزاء مختلفة؛ لا تخلطها.

يجب أن تستخدم القالب والمندول زيت انحناء الأنابيب المخصص؛ وإلا، لا يمكن ضمان جودة انحناء الأنابيب.

التشحيم المفرط يهدر ويسبب تلوثًا؛ التشحيم غير الكافي يؤدي إلى التآكل والتمزق.

أنشئ سجلًا للتشحيم، مع تعيين أشخاص وأوقات وأنواع زيوت محددة للتشحيم.
