كيف يمكن حل مشكلة تغيير الأدوات بسرعة في ماكينة ثني الأنابيب؟

في ثني الأنابيب، يشير مصطلح «تغيير الأدوات» عادةً إلى استبدال مكونات القوالب مثل قالب الثني، وقالب التثبيت، وقالب منع التجعد، والسنبة الداخلية، وليس أدوات القطع التقليدية. وتُعد المشكلات مثل الانحراف الزاوي، والتجعد، والخدوش التي تظهر بعد استبدال القالب من أكثر المشكلات شيوعًا في العمليات الميدانية. إن إتقان حلول منهجية وسريعة يمكن أن يقصر وقت الضبط بشكل كبير ويضمن استمرارية الإنتاج.

طريقة من ثلاث خطوات للتحقيق في السبب الجذري

الخطوة 1: تحديد نوع المشكلة

تنقسم الحالات غير الطبيعية بعد تغيير الأدوات عادةً إلى ثلاث فئات:

**عدم دقة الزاوية:** تنحرف زاوية الثني الفعلية بشكل ملحوظ عن القيمة المضبوطة، أو يكون الارتداد المرن غير طبيعي.

**عيوب السطح:** تجعد في الجانب الداخلي من الانحناء، تمزق في الجانب الخارجي، وخدوش سطحية.

**انحرافات هندسية:** التواء الأنبوب، مقطع عرضي بيضوي، وطول تغذية غير دقيق.

الخطوة 2: استكشاف الأسباب الأساسية واحدًا تلو الآخر

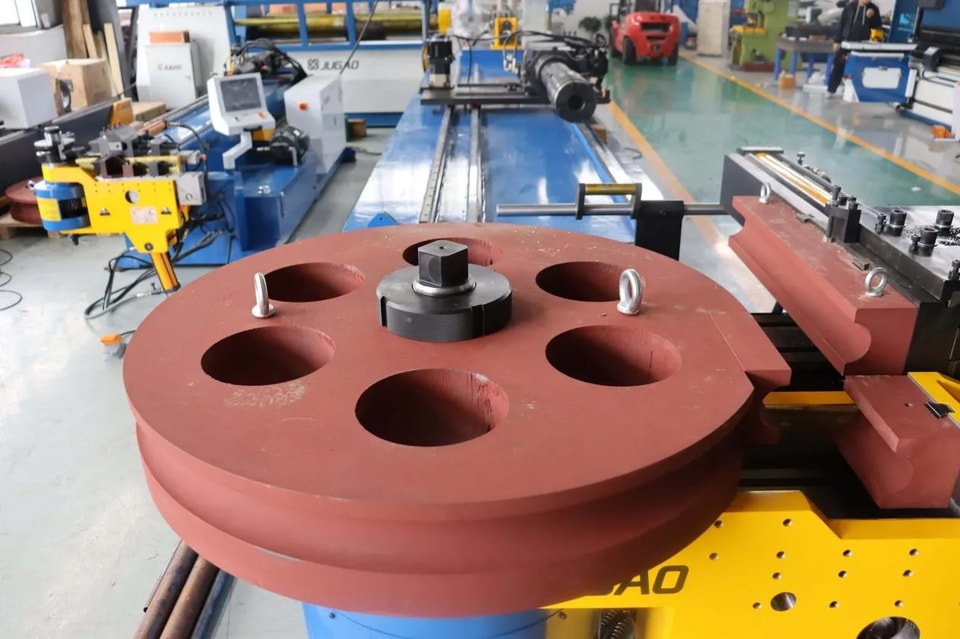

1. قالب غير متوافق أو تركيب غير صحيح

أكثر مصدر مباشر للمشكلات بعد تغيير الأدوات هو عدم التوافق بين القالب والأنبوب.

**عدم ملاءمة القطر الخارجي للأنبوب مع مجرى القالب:** يجب أن تتطابق مواصفات القالب تمامًا مع القطر الخارجي للأنبوب. استخدام قالب أكبر من اللازم سيؤدي إلى التجعد، بينما يؤدي القالب الأصغر من اللازم إلى التسطيح أو حتى الانحشار.

**اختيار نصف قطر الثني (زاوية R) بشكل غير صحيح:** يحدد نصف قطر الثني في القالب زاوية ثني الأنبوب، ويجب اختياره بدقة وفقًا لمتطلبات الرسم.

**التركيب غير الكافي أو الارتخاء:** إذا لم يتم تركيب قالب التثبيت أو قالب منع التجعد بشكل صحيح، أو إذا كانت مسامير التثبيت مرتخية، فسيتحرك القالب أثناء الثني.

الحل السريع:

قبل تغيير القالب، تحقق من أن مواصفاته تتوافق مع القطر الخارجي للأنبوب وسماكة الجدار ونصف قطر الثني.

أثناء التركيب، تأكد من محاذاة خطوات تموضع القالب، ثم شدّ البراغي قطريًا على مراحل حتى عزم الشد المحدد.

شغّل القالب في الوضع اليدوي بسرعة منخفضة ومن دون حمل، للتأكد من أن كل قالب يتحرك بسلاسة ومن دون أي تداخل.

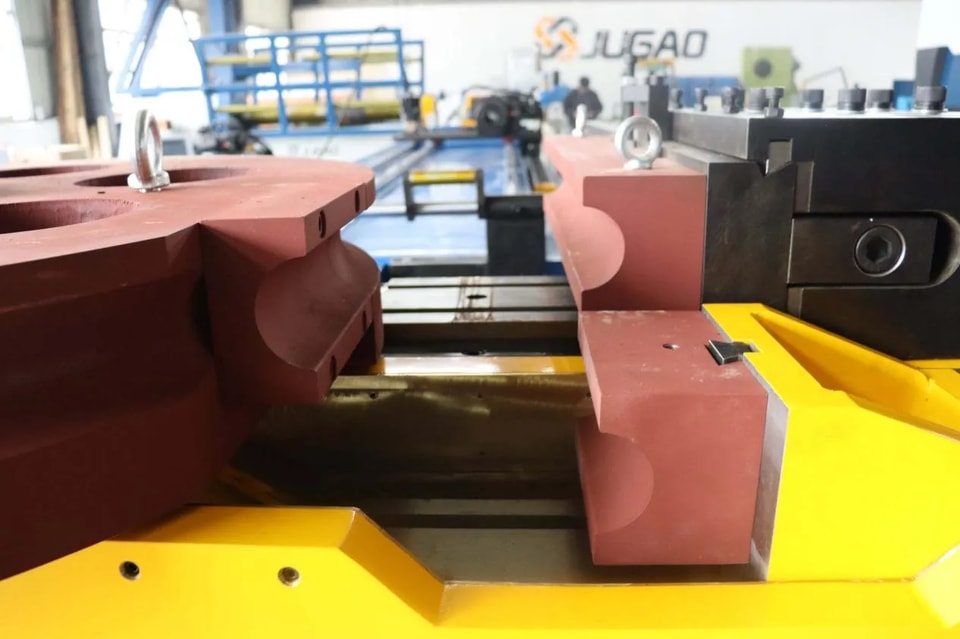

2. عدم محاذاة القالب ووضعية الماندريل

تُعدّ محاذاة القالب أمرًا بالغ الأهمية لضمان دقة ثني الأنابيب. حتى الانحرافات الطفيفة قد تؤدي إلى التواء الأنبوب أو عدم انتظام الثني.

عدم محاذاة قالب الثني والماندريل: لا يكون الماندريل وقالب منع التجعد وقالب الثني على خط المركز نفسه.

تمديد الماندريل بشكل غير مناسب: يؤدي التمديد الزائد إلى خدش الجدار الداخلي للأنبوب؛ أما التمديد غير الكافي فلن يمنع التجعد بفعالية.

حلول سريعة:

استخدم مسطرة أو أداة محاذاة بالليزر للتحقق مما إذا كان قالب الثني والماندريل على محور واحد.

اضبط موضع تمديد الماندريل: عادةً يجب أن يكون مركز أول مفصل كروي في الماندريل الكروي الطرف على مسافة 0.5-1.5 مم قبل خط القطع لقالب الثني (بحسب سُمك الجدار).

تحقق مما إذا كانت الحافة الأمامية لقالب منع التجعد بمحاذاة خط القطع لقالب الثني؛ ويجب أن تكون الفجوة كافية فقط لمرور الأنبوب من دون انحشار.

3. قوة التثبيت والتشحيم غير الطبيعيين:

تختلف متطلبات قوة التثبيت اختلافًا كبيرًا باختلاف المواد. فالفولاذ المقاوم للصدأ يتطلب قوة تثبيت أعلى بكثير من الألومنيوم. وإذا استُخدمت معلمات الضغط السابقة بعد تغيير الأداة، فمن السهل جدًا أن ينزلق الأنبوب أو تظهر عليه بصمة.

قوة تثبيت غير كافية: ينزلق الأنبوب أثناء الثني، مما يؤدي إلى فقدان التحكم في الزاوية.

قوة تثبيت مفرطة: تظهر بصمات على سطح الأنبوب.

تشحيم غير كافٍ: يسبب الاحتكاك الجاف بين الأنبوب والقالب خدوشًا وضوضاء.

حلول سريعة:

ابدأ بضغط أقل ثم زد قوة التثبيت تدريجيًا، مع التأكد من عدم انزلاق الأنبوب.

ضع كمية كافية من زيت الثني الخاص بالأنابيب في مجاري قالب الثني والماندريل وقالب منع التجعد.

تحقق من نظافة سطح خامة الأنبوب، مع إزالة الزوائد المعدنية وبقع الزيت.

4. لم يتم تحديث معلمات نظام التحكم

بعد تغيير القالب في بعض ماكينات ثني الأنابيب CNC، تصبح المعلمات المخزنة سابقًا مثل ارتداد الماندريل، وسرعة الثني، والضغط غير صالحة للاستخدام. وإذا لم تُدخل المعلمات الصحيحة من جديد، فقد تواصل المعدات استخدام التهيئة القديمة، مما يؤدي إلى انحرافات في الثني.

الحل السريع:

وفقًا لمواصفات القالب الجديدة، أعد إدخال المعلمات مثل موضع ارتداد الماندريل، وسرعة الثني، والضغط.

احفظ المعلمات الناجحة كإعداد محفوظ لاستدعائها بنقرة واحدة عند تغيير الأداة في المرة القادمة، لتجنب تكرار الضبط.

5. عطل في مبدّل الأدوات الآلي (ATC)

في ماكينات ثني الأنابيب الآلية المزودة بـ ATC، غالبًا ما ترتبط الأعطال بعد تغيير الأداة بالجهاز نفسه. ويظهر ذلك أساسًا في أخطاء حركة وتحديد موضع مخزن الأدوات، وعدم استقرار إمساك الذراع الروبوتية، إلخ، وقد يؤدي في الحالات الشديدة إلى انحشار عملية تغيير الأداة.

الحل السريع:

تحقق مما إذا كان ضغط الهواء يصل إلى النطاق القياسي وهو 6 كجم± 1 كجم.

تحقق من حالة إمساك الذراع الروبوتية وتأكد من أن حامل الأداة مثبت في مكانه.

تحقق مما إذا كان موضع الأصل لتغيير الأداة دقيقًا؛ وأعد المعايرة إذا لزم الأمر.

الخطوة 3: التحقق من الثني التجريبي والضبط الدقيق

خذ قطعة أنبوب بالمواصفات نفسها للمنتج النهائي لإجراء الثني التجريبي.

قِس الزاوية الفعلية باستخدام مقياس زاوية وقارنها بالقيمة المضبوطة.

افحص سطح الأنبوب المثني بحثًا عن التجاعيد والخدوش والتشققات.

اضبط بدقة فجوة قالب منع التجعد أو موضع الماندريل أو قيمة تعويض الإفراط في الثني بناءً على نتائج الثني التجريبي.

كرر الثني التجريبي حتى تصبح الجودة مطابقة للمواصفات قبل الإنتاج الكمي.

نصائح وقائية

ضع قائمة تحقق لتغيير الأداة: تشمل التحقق من المواصفات، والتأكد من المحاذاة، وحالة التشحيم، وإعدادات المعلمات، إلخ، مع مراجعة كل بند بعد كل تغيير للأداة.

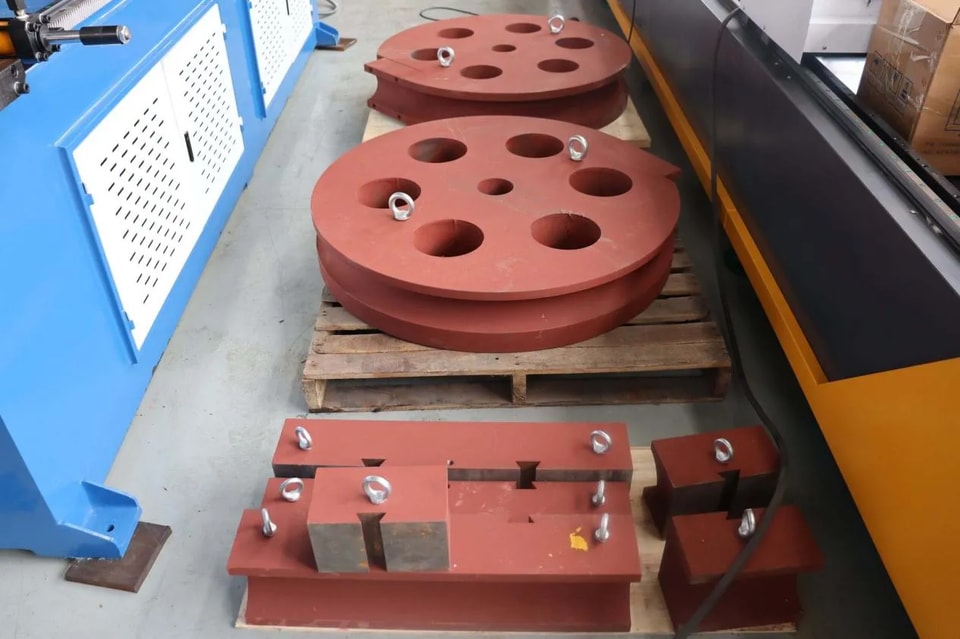

نظم تخزين القوالب: نظف القوالب وادهنها بزيت مضاد للصدأ بعد الاستخدام، وخزنها بشكل منفصل لمنع الصدمات والتآكل.

سجل المعلمات الناجحة: أرشِف معلمات الثني الخاصة بكل مادة وقطر أنبوب وسُمك جدار ليتم استرجاعها مباشرة عند تغيير الأداة لاحقًا.

تكمن السرعة في حل مشكلات تغيير الأدوات في الجمع بين استكشاف الأعطال بشكل منهجي والإجراءات المعيارية. فمن توافق القوالب، ومحاذاة التركيب، وإعدادات المعلمات، إلى التحقق من الثني التجريبي، لكل خطوة تسلسل يجب اتباعه، مما يقلل وقت الضبط.
