كيفية إصلاح مستشعر معطّل في آلة ثني الأنابيب؟

تُعدّ الحساسات «النهايات العصبية» لماكينة ثني الأنابيب، إذ تتولى مراقبة المعلمات الرئيسية مثل زاوية الثني، وموضع القلب الداخلي، وحالة التثبيت، وشوط التغذية. وإذا تعطّل أحد الحساسات، فقد تواجه المعدات انحرافًا في الزاوية، أو تشغيلًا غير طبيعي، أو إيقافًا بالإنذار. إن إتقان طرق تشخيص أعطال الحساسات وإصلاحها مهارة مهمة لضمان التشغيل الطبيعي للمعدات.

أنواع الحساسات الشائعة وأعراض الأعطال

تشمل الحساسات الشائعة المستخدمة في ماكينات ثني الأنابيب ما يلي:

حساس الزاوية/المشفّر: يراقب زاوية دوران ذراع الثني. أعراض العطل: انحراف كبير في زاوية الثني، ارتداد مرن غير طبيعي، تذبذب في عرض الزاوية، أو عدم وجود إشارة.

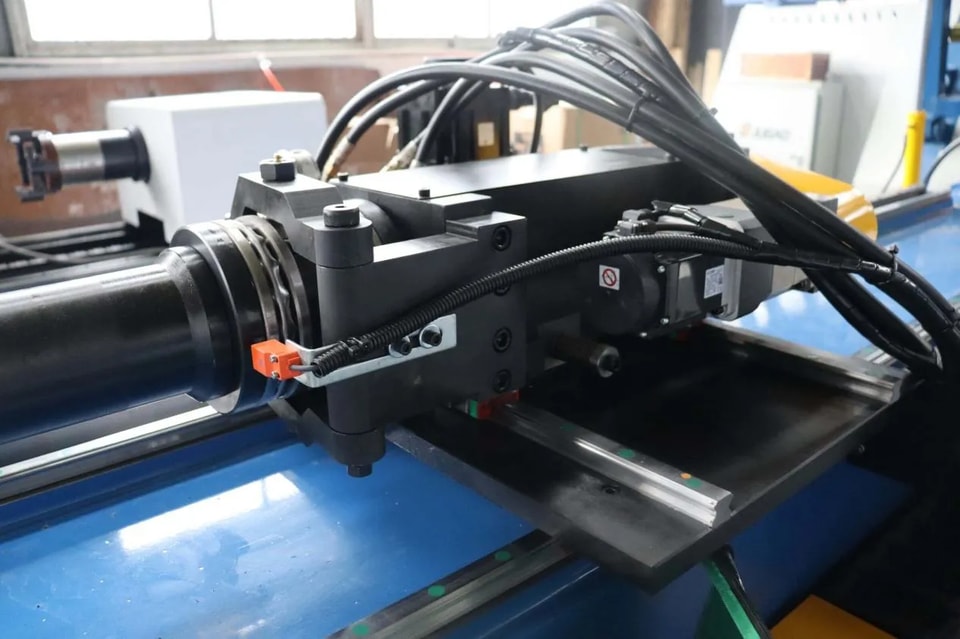

مفتاح اقتراب: يكتشف إشارات الموضع مثل تقدم/تراجع القلب الداخلي، وموضع التثبيت، ونقطة بداية التغذية. أعراض العطل: عدم الاستجابة، تشغيل خاطئ، أو إشارة متقطعة.

حساس الإزاحة: يقيس شوط الأسطوانة أو طول التغذية. أعراض العطل: أبعاد غير دقيقة، تذبذب في الإشارة، وتقلب القيم المعروضة.

خطوات استكشاف الأعطال وإصلاحها

الخطوة 1: فصل الطاقة والتأكد من السلامة

قبل إجراء أي صيانة للحساسات، افصل دائمًا مصدر التغذية الرئيسي للمعدات وأفرغ ضغط النظام الهيدروليكي لمنع التشغيل العرضي والإصابة.

الخطوة 2: الفحص البصري

افحص الحساس بحثًا عن تشققات أو تشوه أو تلوث بالزيت. وتحقق من وجود أطراف مفكوكة أو مؤكسدة، ومن أغماد كابلات مهترئة أو مكسورة. كما يجب فحص سطح الاستشعار بحثًا عن الغبار أو بقايا المعادن.—وهو سبب شائع لتعطل مفتاح الاقتراب.

الخطوة 3: اختبار المعلمات الكهربائية

استخدم جهاز متعدد القياسات لإجراء ثلاثة اختبارات رئيسية: التحقق مما إذا كان جهد التغذية ضمن النطاق المقنن (مثل DC12-24V أو AC90-250V)؛ التحقق مما إذا كان جهد إشارة الخرج طبيعيًا؛ التحقق مما إذا كان تيار الحمل يتجاوز القيمة المقننة. وبالنسبة إلى المشفّرات، استخدم راسم الذبذبات لملاحظة ما إذا كان شكل موجة الخرج مستقرًا وما إذا كانت السعة تلبي المتطلبات.

الخطوة 4: استكشاف أعطال الإشارة والتداخل وإصلاحها

تأكد من أن موضع تركيب المستشعر ثابت، وأن مسافة الاستشعار إلى الجسم المراد قياسه مناسبة. تحقّق من وجود مصادر قوية للتداخل الكهرومغناطيسي في الجوار (مثل محوّلات التردد والمحركات عالية القدرة). وعند الحاجة، أضف تدريعًا إلى خط الإشارة وقم بتأريضه من أحد الطرفين.

الخطوة 5: المعايرة وفحص المعلمات

إذا كان الانحراف الزاوي كبيرًا، فيلزم إعادة معايرة نقطة الصفر للمستشعر. تحقّق من صحة إعدادات معلمات المستشعر في نظام التحكم، مثل نطاق القياس وبروتوكول الاتصال. وبالنسبة إلى المشفّرات، تحقّق أيضًا مما إذا كان مفتاح التثبيت قد خرج من مجراه، وما إذا كانت المكوّنات الكهروضوئية متسخة.

الخطوة 6: استبدال المستشعر المعطّل

إذا لم تحل الخطوات أعلاه المشكلة، فهذا يدل على أن المكوّنات الداخلية للمستشعر تالفة، ويجب استبداله بمستشعر من الطراز نفسه. عند الاستبدال، تأكد من فصل الطاقة، ووصل الأسلاك بشكل صحيح، ثم أعد معايرة المعلمات بعد الاستبدال، وأجرِ تشغيلًا تجريبيًا للتحقق.

توصيات الصيانة الوقائية

نظّف سطح الاستشعار في المستشعر بانتظام لمنع الزيت والغبار من التأثير في حساسية الكشف.

عاير المستشعر كل ستة أشهر لضمان دقة القياس.

احتفظ بمخزون من المستشعرات الاحتياطية؛ ويُوصى بتوفير قطع غيار للمستشعرات في المواقع الحرجة.

اختر مستشعرات ذات درجات حماية أعلى (مثل IP67 أو أعلى) للبيئات القاسية.

انتبه إلى نطاق درجة حرارة التشغيل للمستشعر لتجنب تجاوز القيمة المقننة، مما قد يؤدي إلى تراجع الأداء.

على الرغم من صغر حجمها، فإن المستشعرات تؤثر مباشرة في دقة ثني الأنابيب وسلامة المعدات. إن إتقان إجراءات التشخيص والإصلاح المعيارية يتيح تحديد المشكلات بسرعة وتقليل التوقف.
