عندما يواجه المشغلون زوايا ثني غير متسقة أثناء الإنتاج، فإن أول مكوّن يجب فحصه يكون عادةً نظام تعويض الزاوية في مكبس الثني، إذ إن العطل في هذه الوحدة سبب شائع للمشكلة. ويُعد تعويض الزاوية أمرًا حيويًا للحفاظ على دقة الثني، لا سيما عند معالجة الصفائح المعدنية الطويلة أو السميكة. كما أن تعطل نظام التعويض يؤدي إلى اختلاف الزوايا على قطعة العمل الواحدة، مما يتسبب في عيوب الجودة وهدر المواد. يشرح هذا الدليل الأسباب الشائعة لفشل تعويض الزاوية في مكبس الثني، ويقدم طرقًا عملية لاستكشاف الأعطال خطوة بخطوة لتشخيص المشكلة وحلها بكفاءة.

أساسيات تعويض الزاوية في مكبس الثني

قبل معالجة العطل، من الضروري أن يفهم المشغلون مبدأ عمل نظام تعويض الزاوية، المعروف أيضًا باسم تعويض الانحناء الانحنائي. صُمم هذا النظام لتعويض الانحراف الطبيعي لإطار الماكينة أثناء عملية الثني.

أهمية تعويض الزاوية لمكابس الثني CNC

أثناء ثني المعادن، تتعرض الأجزاء الوسطى من الكباس والطاولة لانحراف طفيف تحت تأثير الضغط المطبق. ومن دون تعويض فعّال، ستختلف زاوية الثني في مركز قطعة العمل عن الزاويتين عند الحافتين. ويعالج نظام تعويض الزاوية هذا الانحراف لضمان تجانس الثني على كامل قطعة العمل.

تعتمد مكابس الثني CNC الحديثة عادةً ثلاثة أنواع من أنظمة التعويض:

• أنظمة التعويض الميكانيكي الانحنائي

• أنظمة التعويض الهيدروليكي الانحنائي

• أنظمة التعويض التلقائي المعتمدة على CNC

إن تعطل أي مكوّن أساسي في هذه الأنظمة سيؤدي إلى فشل تعويض الزاوية، ويظهر ذلك على شكل زوايا ثني غير متسقة.

الأسباب الرئيسية لفشل تعويض الزاوية في مكابس الثني

عند استكشاف خلل زوايا الثني، ركّز على الأسباب الشائعة التالية:

الإعداد غير الصحيح لمعلمة التحديب

تُعد الإعدادات غير الصحيحة للمعلمات في وحدة التحكم CNC السبب الرئيسي لفشل التعويض. فإذا لم تتوافق قيمة الانحناء الانحنائي المضبوطة مع سُمك المادة أو فتحة القالب أو قوة الثني، فلن يتمكن النظام من إجراء تعويض فعّال.

لحل هذه المشكلة:

• تحقق من قيم معلمات الانحناء الانحنائي في وحدة التحكم CNC

• تحقق من دقة إدخال سُمك المادة وعرض القالب

• اضبط قيمة التعويض وفقًا لقوة الثني الفعلية

غالبًا ما تؤدي تصحيح هذه المعلمات إلى حل فشل التعويض فورًا.

أعطال أنظمة التحديب الهيدروليكية

في مكابس الثني المزودة بوحدات الانحناء الانحنائي الهيدروليكي، يُعد الضغط الهيدروليكي عاملًا بالغ الأهمية. وسيؤدي أي خلل في عمل النظام الهيدروليكي مباشرةً إلى فشل التعويض.

تشمل الأعراض الشائعة:

• زوايا ثني غير متساوية على طول قطعة العمل

• استجابة بطيئة أو متأخرة للتعويض

• تذبذب في الضغط الهيدروليكي

افحص الصمامات الهيدروليكية ومستشعرات الضغط وتدفق الزيت لضمان التشغيل الطبيعي لأسطوانات الانحناء الانحنائي.

تآكل مكوّنات التحديب الميكانيكية

تعتمد أنظمة التعويض الميكانيكي الانحنائي على أسافين أو كتل قابلة للضبط مثبتة أسفل الطاولة السفلية. وقد يؤدي الاستخدام المطول إلى تآكل هذه الأجزاء أو اختلال محاذاتها.

تشمل عناصر الفحص ما يلي:

• محاذاة كتل الإسفين

• حالة التشحيم

• دقة الضبط الميكانيكي

إن تنظيف وحدة الانحناء الانحنائي الميكانيكية وإعادة معايرتها يمكن أن يعيد عادةً وظيفة التعويض الطبيعية.

استكشاف منهجي لأعطال تعويض الزاوية

اعتمد عملية استكشاف أعطال منظمة في عمليات الورشة لتحديد السبب الجذري بسرعة.

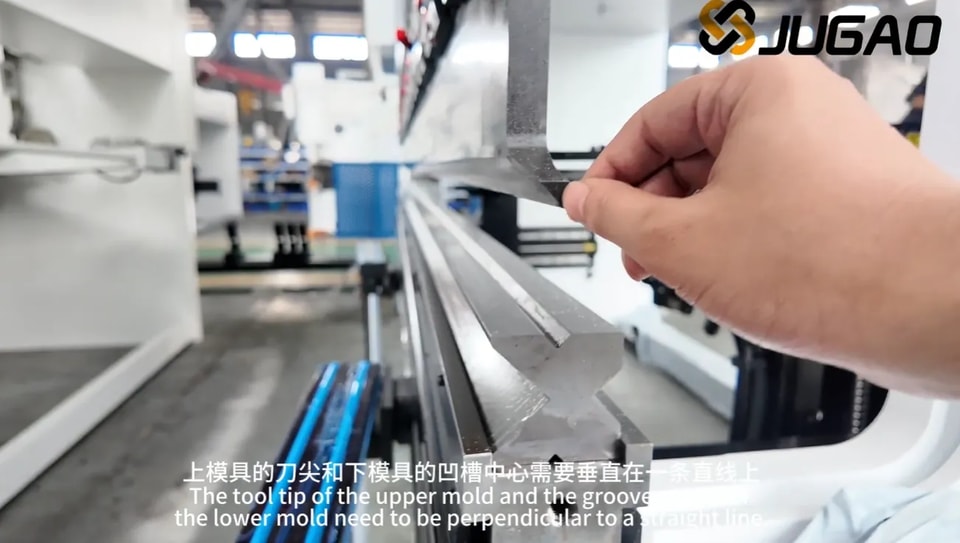

الخطوة 1: التأكد من تركيب الأدوات وقطعة العمل بشكل صحيح

قبل فحص نظام الماكينة، تحقّق أولًا من صحة إعدادات العِدّة، لأن الإعداد غير الصحيح قد يُشبه فشل التعويض.

نقاط الفحص الرئيسية:

• محاذاة الخرامة مع القالب

• تآكل أو تلف أسطح العِدّة

• مطابقة حجم فتحة القالب مع المادة المُعالجة

الخطوة 2: مراجعة معلمات التعويض في وحدة التحكم CNC

بعد ذلك، افحص إعدادات المعلمات واضبطها في وحدة تحكم CNC.

المعلمات الأساسية التي يجب التحقق منها:

• قيمة تعويض التقوس العلوي

• منطق حساب قوة الثني

• معلمات أداء المادة المُدخلة

• بيانات سُمك الصفيحة

ستؤدي بيانات الإدخال غير الدقيقة إلى حسابات تعويض خاطئة.

الخطوة 3: فحص وحدات التعويض الهيدروليكية أو الميكانيكية

أجرِ فحوصات موجهة وفقًا لبنية التعويض في مكبس الثني:

• بالنسبة للأنظمة الهيدروليكية: افحص استقرار ضغط الزيت، وكفاءة الصمامات الهيدروليكية، وحركة أسطوانات التعويض

• بالنسبة للأنظمة الميكانيكية: تحقّق من حركة كتلة الوتد، وحالة التزييت، ودقة المعايرة الميكانيكية

ستحدد هذه الفحوصات عادةً السبب الجذري لفشل التعويض.

الخطوة 4: إجراء اختبار الثني والتحقق من الزاوية

بعد الانتهاء من الضبط، أجرِ عملية ثني تجريبية. استخدم مقياس زاوية رقميًا لقياس الزوايا في ثلاث نقاط:

• الطرف الأيسر لقطعة الشغل

• الجزء الأوسط

• الطرف الأيمن

تطابق قراءات الزوايا في جميع المواضع يؤكد أن نظام التعويض يعمل بشكل صحيح.

إجراءات استباقية لتجنب فشل تعويض الزاوية

يمكن للصيانة الوقائية أن تقلل كثيرًا من حدوث مشكلات تعويض الزاوية في الإنتاج اليومي.

المعايرة الدورية لأنظمة التعويض الانحنائي

تضمن المعايرة الدورية الدقة طويلة الأمد لنظام التعويض. ويوصى بالتحقق من معلمات التقوس العلوي بعد استبدال العِدَد الرئيسية أو تغيير المواد.

الصيانة الروتينية للأجزاء الهيدروليكية

بالنسبة لأنظمة التقوس العلوي الهيدروليكية، تشمل الصيانة الدورية ما يلي:

• فحص جودة وزيت الهيدروليك ومستواه

• مراقبة استقرار الضغط

• تنظيف أو استبدال المرشحات الهيدروليكية

تمنع هذه الخطوات تراجع أداء النظام الهيدروليكي.

الصيانة المعيارية للأدوات

تؤثر حالة العِدَد مباشرةً في دقة الثني. إن الحفاظ على الخرامات والقوالب نظيفة وسليمة ومحاذاة بشكل صحيح يقلل من أخطاء التعويض ويعزز ثبات الإنتاج.

الأسئلة الشائعة

ما السبب الأكثر شيوعًا لفشل تعويض الزاوية في مكبس الثني؟

الأسباب الأكثر شيوعًا هي إعدادات غير صحيحة لمعلمات CNC، وأعطال في نظام التقوس العلوي الهيدروليكي، واختلال محاذاة كتلة التقوس العلوي الميكانيكية.

كيف يمكن اختبار وظيفة نظام التعويض في مكبس الثني بسرعة؟

أجرِ ثنيًا تجريبيًا وقِس الزوايا في عدة مواضع على طول قطعة الشغل. يشير الفرق الملحوظ بين زاوية المنتصف وزوايا الحواف إلى احتمال وجود خلل في نظام التعويض.

هل يمكن أن تؤدي الأدوات البالية إلى فشل تعويض الزاوية؟

نعم. يمكن للخرامات والقوالب البالية أو المتضررة أن تنتج زوايا ثني غير متساوية، وقد يُساء تفسير ذلك بسهولة على أنه فشل في نظام التعويض.

كم مرة يجب معايرة نظام التعويض الانحنائي في مكبس الثني؟

يوصى بالمعايرة عند استبدال العِدَد، أو معالجة مواد جديدة، أو اكتشاف انحرافات في دقة الثني.

الخلاصة

إن فشل تعويض الزاوية في مكبس الثني يضر بشدة بدقة الثني وكفاءة الإنتاج وجودة المنتج. ومن خلال فهم مبدأ عمل نظام التعويض واتباع مسار منظم لاستكشاف الأعطال — بدءًا من التحقق من إعدادات العِدَد، وفحص معلمات CNC، ثم فحص مكونات التعويض — يمكن تشخيص معظم الأعطال وإصلاحها بسرعة.

تُعد الصيانة الوقائية المنتظمة والمعايرة المعيارية للماكينة من أكثر الطرق فاعلية لمنع مثل هذه الأعطال. وإذا استمرت مشكلات دقة الثني أو احتجت إلى دعم فني متخصص لنظام مكبس الثني، فتواصل مع الفريق الفني أو راجع أدلة الصيانة المتقدمة على الموقع الرسمي.
