كيفية اختيار محور المقياس الخلفي الأمثل لمكبس الثني الخاص بك

يُعد اختيار محور المقياس الخلفي المناسب لمكبس الثني قرارًا حاسمًا يؤثر مباشرةً في دقة عمليات الثني وكفاءتها وتعدد استخداماتها. وقد يؤدي اختيار محور غير مناسب إلى تأخيرات في الإنتاج وهدر للمواد ونتائج غير متسقة. سيرشدك هذا الدليل إلى أهم الاعتبارات ويساعدك على تحديد أفضل تكوين للمقياس الخلفي وفقًا لاحتياجاتك الخاصة.

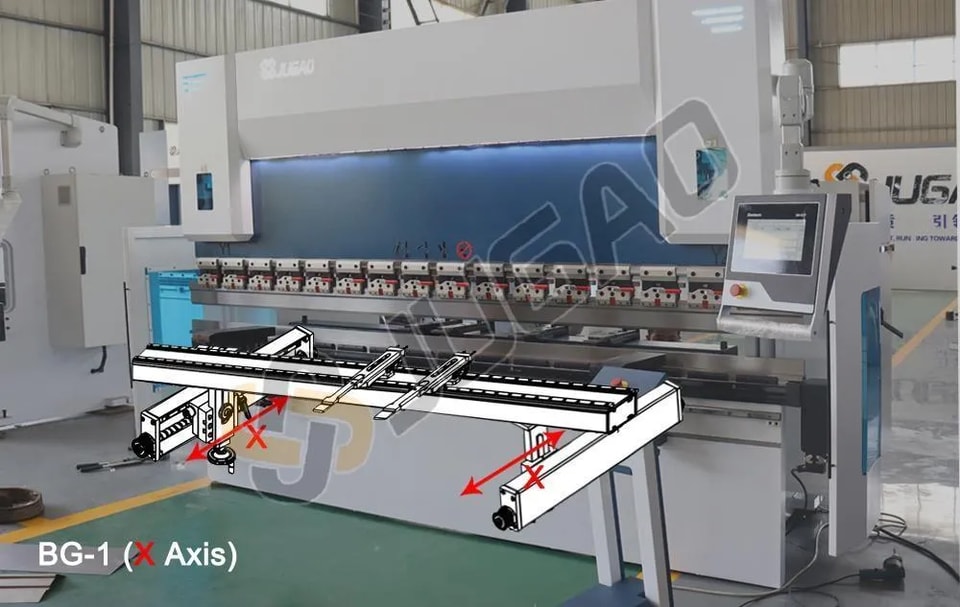

1. BG-1 (المحور X): البساطة للثني الأساسي

يُعد المحور X أبسط إعداد للمقياس الخلفي، إذ يوفر حركة خطية أفقية لأصابع المقياس الخلفي. ويُعد هذا التكوين مثاليًا لمهام الثني المباشرة التي تتطلب تموضعًا ثابتًا للمواد على مستوى واحد.

المزايا:

• اقتصادي وسهل التشغيل.
• مثالي للثنيات المتكررة في الأجزاء الصغيرة أو البسيطة.
• زمن إعداد محدود للغاية لدفعات الإنتاج القياسية.

القيود:

• يفتقر إلى المرونة اللازمة للثنيات المعقدة أو متعددة الزوايا.
• قد تكون هناك حاجة إلى تعديلات يدوية عند اختلاف سماكات المواد.

الأفضل لـ:

المشغلين الذين يتعاملون مع مهام عالية الحجم ومنخفضة التعقيد، حيث تكون السرعة والبساطة على رأس الأولويات.

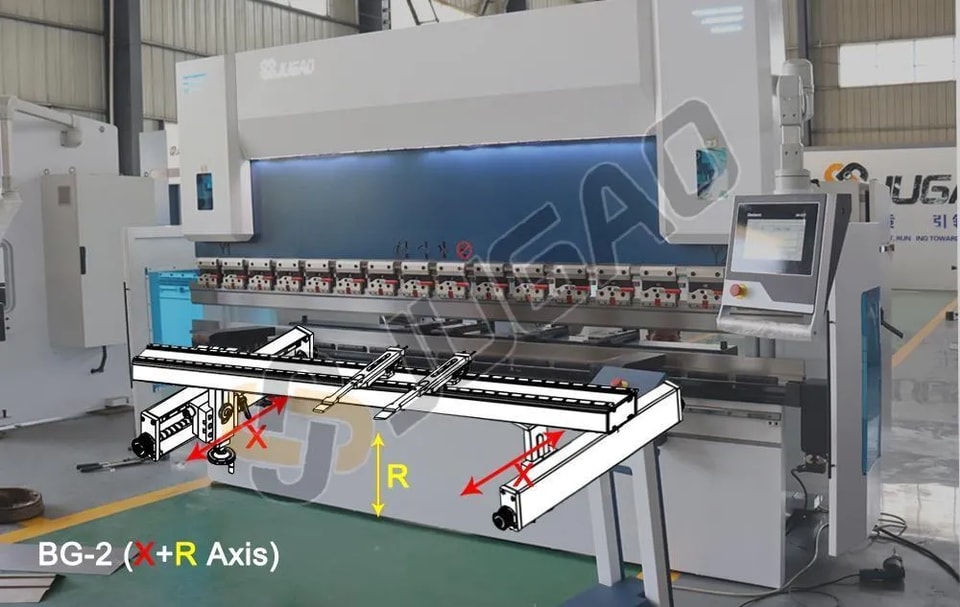

2. BG-2 (المحور X+R): مرونة أكبر للثنيات المائلة

يجمع نظام المحور X+R بين الحركة الأفقية والضبط الدوراني، ما يتيح تموضعًا دقيقًا للثنيات المائلة أو غير الخطية. ويسمح المحور R لأصابع المقياس الخلفي بالدوران، بما يواكب هندسات الأجزاء الأكثر تعقيدًا.

المزايا:

• دقة محسّنة للثنيات على شكل V أو غير المتماثلة.
• يقلل التدخل اليدوي في التعديلات المائلة.
• يحافظ على الكفاءة أثناء التعامل مع المهام متوسطة التعقيد.

الأفضل لـ:

ورش العمل التي تنتج أجزاء بزوايا مختلفة أو تتطلب تكرارية عالية عبر عدة ثنيات.

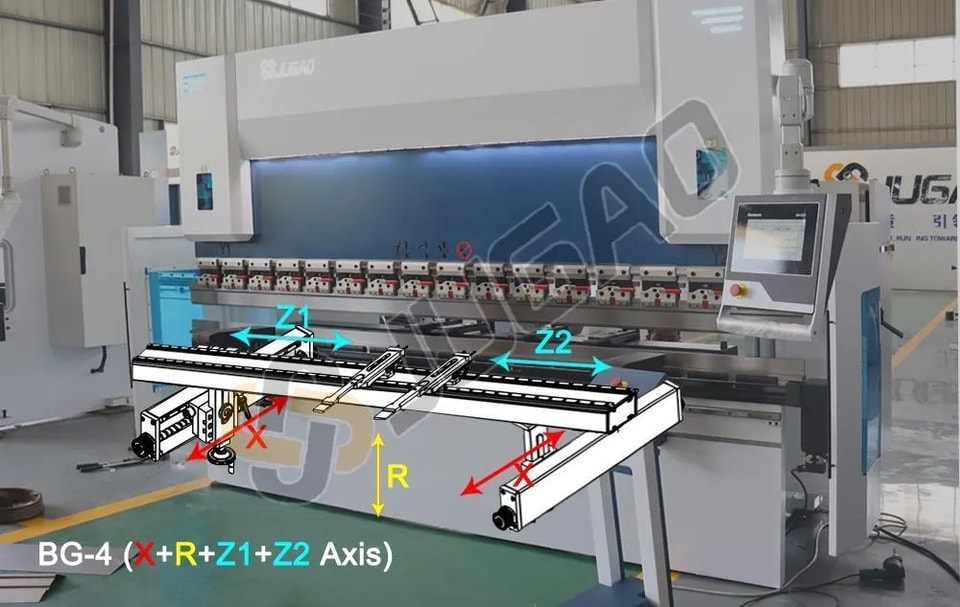

3. BG-4 (محور X+R+Z1+Z2): دقة للثني متعدد الأبعاد

يضيف تكوين محاور X+R+Z1+Z2 تعديلات رأسية (Z1 وZ2) إلى جانب الحركة الأفقية والدورانية. صُمم هذا الإعداد للتطبيقات عالية الدقة التي تتفاوت فيها سماكة المادة أو عمق الثني.

المزايا:

• يتيح تعديلات الارتفاع للمواد السميكة أو متعددة الطبقات.
• مثالي للأجزاء التي تتطلب عمليات ثني متتالية بعمق مختلف.
• يقلل من تغييرات الإعداد بين العمليات.

الأفضل لـ:

بيئات الإنتاج المتنوعة بكثرة، حيث تكون المرونة والدقة أمرين أساسيين.

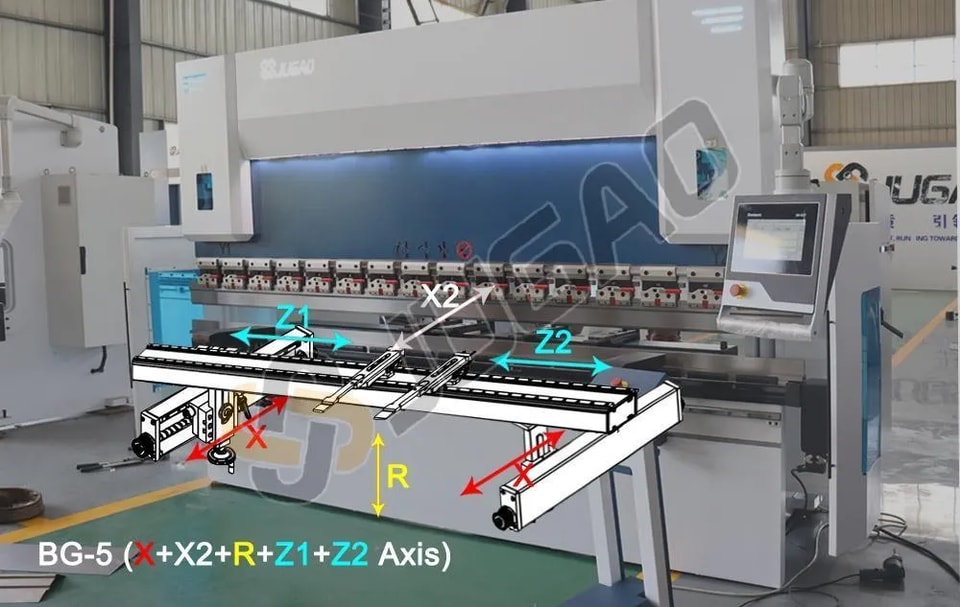

4. BG-5 (محور X+X2+R+Z1+Z2): تحكم متقدم للأجزاء المعقدة

يضيف نظام محاور X+X2+R+Z1+Z2 محورًا أفقيًا ثانيًا (X2)، ما يتيح الحركة المستقلة لأصابع المقياس الخلفي. وهذا مفيد بشكل خاص للأجزاء الكبيرة أو غير المنتظمة الشكل ذات متطلبات الثني غير المتجانسة.

المزايا:

• يدعم التموضع المتزامن لعدة نقاط ثني.
• يعزز الكفاءة للمكونات كبيرة الحجم أو غير المتماثلة.
• يجمع بين التعديلات الدورانية والرأسية لتحقيق أقصى قدر من التكيف.

الأفضل لـ:

للمصنّعين الذين يتعاملون مع أجزاء معقدة ومتعددة الثنيات أو التصنيع حسب الطلب.

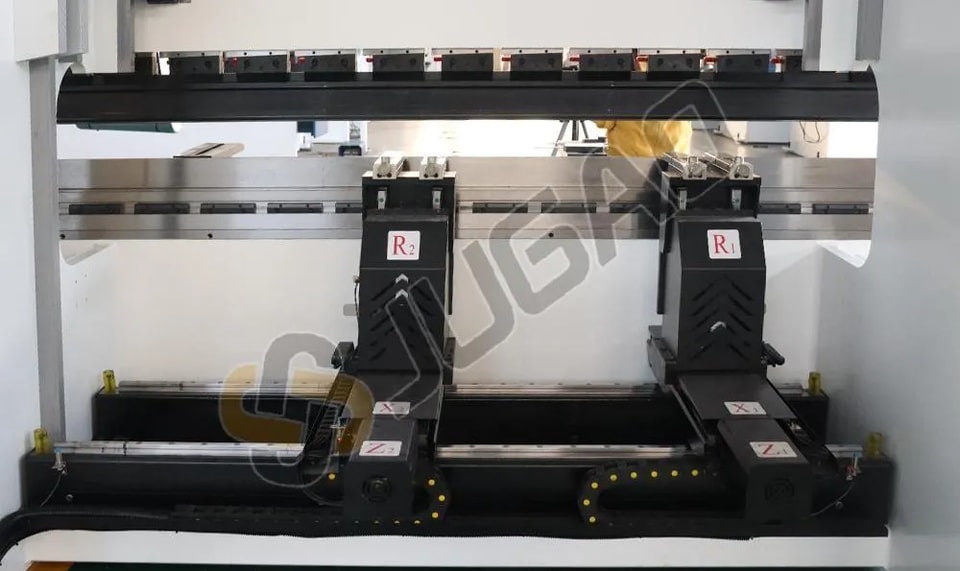

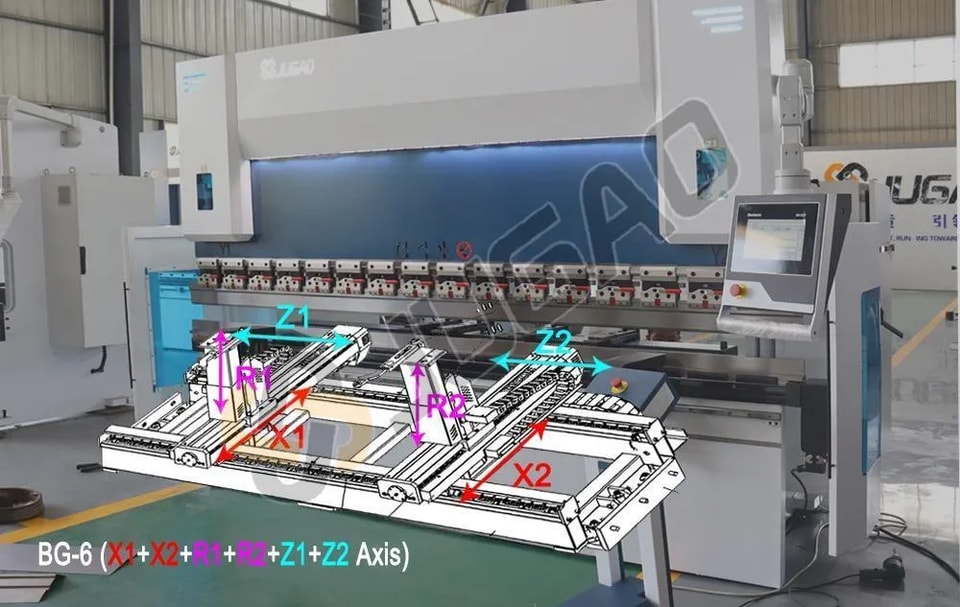

5. BG-6 (محور X1+X2+R1+R2+Z1+Z2): أعلى درجات الدقة للتطبيقات الصعبة

يمثل نظام محاور X1+X2+R1+R2+Z1+Z2 قمة تكنولوجيا المقياس الخلفي، إذ يوفر تحكمًا مستقلًا في محورين أفقيين ومحورين دورانيين ومحورين رأسيين. صُمم هذا التكوين لأصعب مهام الثني.

المزايا:

• دقة لا مثيل لها لمكونات صناعة الطيران والسيارات أو الآلات الثقيلة.
• يتعامل مع الأشكال الهندسية المعقدة ذات الثنيات والزوايا المتعددة.
• يقلل الأخطاء وإعادة العمل في الإنتاج عالي الحساسية.

الأفضل لـ:

القطاعات التي تتطلب دقة شبه معدومة الخطأ والقدرة على معالجة الأجزاء شديدة التعقيد.

معايير الاختيار الرئيسية

عند اختيار محور المقياس الخلفي، ضع العوامل التالية في الاعتبار:

نوع المادة:قد تتطلب المواد الأسمك أو الأقسى تعديلات متعددة المحاور.

تعقيد الثني:تحتاج الثنيات البسيطة إلى عدد أقل من المحاور، بينما تتطلب التصاميم المعقدة تكوينات متقدمة.

حجم الإنتاج:تستفيد دفعات الإنتاج الكبيرة من إعدادات ملائمة للأتمتة.

حجم القطعة:غالبًا ما تحتاج الأجزاء الأكبر أو غير المنتظمة الشكل إلى تحكم ثنائي المحور أو تحكم دوراني.

الخلاصة

إن اختيار محور المقياس الخلفي المناسب هو توازن بين احتياجات التشغيل وقدرات ماكينة الثني لديك. ومن خلال فهم نقاط قوة كل تكوين، يمكنك تحسين سير العمل، وتقليل الهدر، وتحقيق نتائج متسقة وعالية الجودة.

للحصول على توصيات مخصصة، استشر متخصصًا في ماكينات الثني أو الشركة المصنعة JUGAO CNC MACHINE لضمان توافق معداتك مع أهداف الإنتاج الخاصة بك. تشمل المنتجات الرئيسية لشركة JUGAO CNC MACHINE آلات القطع بالليزر، وآلات الثني الهيدروليكية CNC، وآلات اللحام بالليزر، وآلات القص، وآلات ثني الأنابيب، وغيرها، والتي تُستخدم في معالجة الصفائح المعدنية، والخزائن والهياكل، والإضاءة، والهواتف المحمولة، و3C، وأدوات المطبخ، والحمامات، وقطع غيار السيارات، وصناعات العدد المعدنية. مرحبًا بكم في الاستفسار عبر الإنترنت لمعرفة المزيد عن معلومات الماكينات.

طوّر عملية الثني لديك اليوم — تبدأ الدقة مع المقياس الخلفي المناسب!
