كيف تحل مشكلة انزلاق الأنبوب في آلة ثني الأنابيب؟

انزلاق الأنبوب مشكلة شائعة في ثني الأنابيب—أثناء الثني، تتحرك الأنبوبة محوريًا بين قالب التثبيت وقالب الثني، مما يؤدي إلى زوايا غير دقيقة وانحرافات في الأبعاد، بل وقد يتسبب في تلف القالب. فيما يلي تحليل للأسباب وتقديم للحلول.

الأسباب الرئيسية للانزلاق:

قوة تثبيت غير كافية: يكون ضغط التثبيت الهيدروليكي أو الهوائي منخفضًا جدًا، فلا يثبت الأنبوب بإحكام على قالب الثني.

قالب تثبيت مهترئ أو غير مختار بشكل صحيح: لا يتطابق مجرى قالب التثبيت مع القطر الخارجي للأنبوب (أكبر أو أصغر من اللازم)، أو أن سطح العمل مهترئ وينزلق.

وجود زيت/مادة تشحيم على سطح الأنبوب: يؤدي الإفراط في التشحيم أو بقاء زيت القطع على سطح الأنبوب إلى تقليل معامل الاحتكاك.

مقاومة الثني المفرطة: نصف قطر الثني صغير جدًا، أو سماكة الجدار كبيرة جدًا، أو قوة المادة عالية جدًا، مما يؤدي إلى تجاوز عزم الثني المطلوب لقوة احتكاك التثبيت.

انحشار السنبة: تمتد السنبة أكثر من اللازم أو تعلق أثناء الثني، مما يولد شدًا محوريًا إضافيًا.

الحلول

1. ضبط قوة التثبيت

ارفع ضغط أسطوانة التثبيت تدريجيًا، مع استخدام أقل ضغط يمنع انزلاق الأنبوب (وتجنب الضغط الزائد الذي يسبب انبعاجات).

تحقق من ثبات ضغط النظام الهيدروليكي، مع معالجة أي تسربات أو أعطال في المضخة/الصمامات.

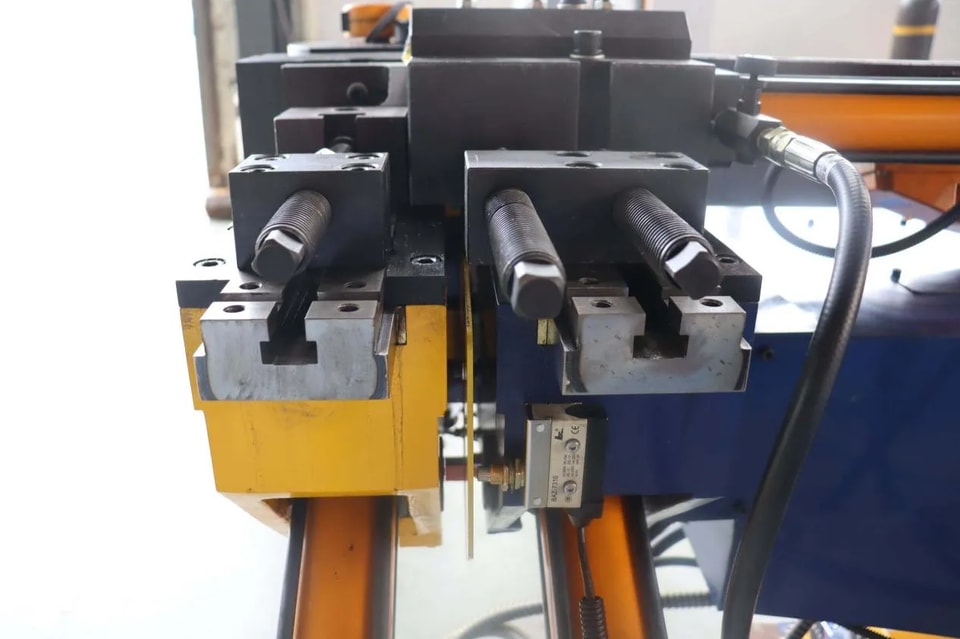

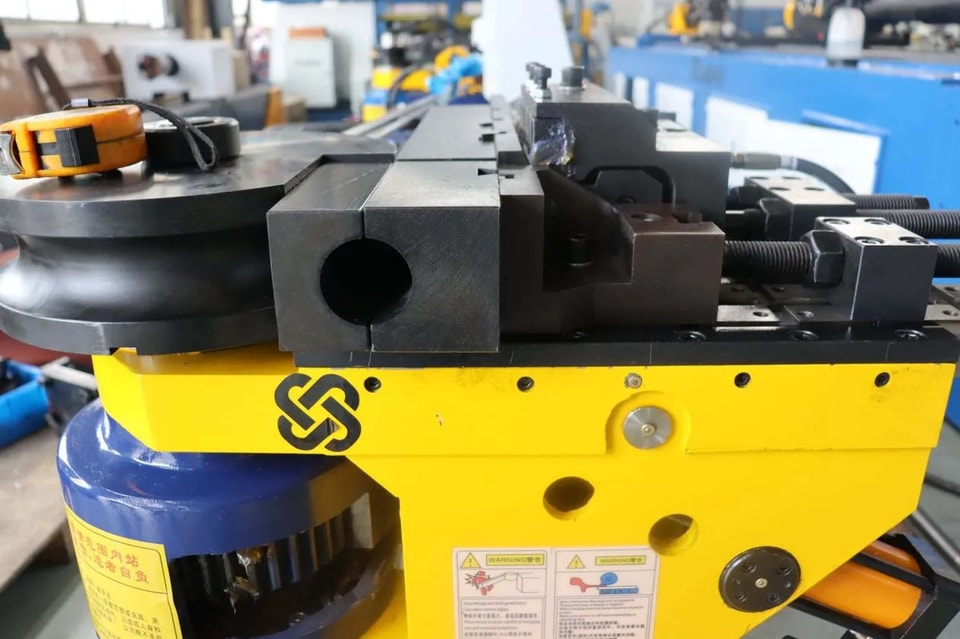

2. فحص حالة قالب التثبيت

تأكد من أن قطر مجرى قالب التثبيت يطابق القطر الخارجي للأنبوب (الخلوص≤ 0.2 مم).

افحص سطح العمل بحثًا عن التآكل أو الصدأ أو تراكم الشوائب؛ وقم بالإصلاح أو الاستبدال عند الحاجة.

يمكن تشغيل سطح قالب التثبيت بنمط محبب أو مسنن دقيق لزيادة الاحتكاك (مناسب للأجزاء غير الظاهرة).

3. التحكم في التشحيم

يحتاج مجرى قالب الثني والسنبة وقالب منع التجعد إلى التشحيم، لكن يجب إبقاء منطقة التثبيت جافة.

امسح الجزء المثبت من الأنبوب بقطعة قماش نظيفة قبل الثني لإزالة الزيت.

4. تحسين عملية الثني

تجنب أنصاف أقطار ثني صغيرة جدًا (R/D≥ 3).

بالنسبة للمواد عالية المقاومة أو الأنابيب ذات الجدران السميكة، زِد دعم السنبة لتقليل مقاومة الثني.

خفض سرعة الثني لتقليل الصدمة اللحظية.

5. فحص موضع السنبة

يجب ضبط بروز السنبة بحيث يكون 0.5-1.5 مم قبل خط القطع في قالب الثني. سيؤدي البروز الزائد إلى زيادة المقاومة المحورية.

6. إجراءات مساعدة لمنع الانزلاق

ضع ورق صنفرة ناعمًا أو شريطًا مانعًا للانزلاق بين قالب التثبيت والأنبوب (إجراء مؤقت).

في الإنتاج الكمي، يمكن إضافة كتلة دفع محورية إلى طرف الأنبوب.

إجراء سريع لاستكشاف الأعطال وإصلاحها

أولًا، تأكد من أن مقياس ضغط التثبيت قد وصل إلى القيمة المضبوطة.

تحقق مما إذا كان مجرى قالب التثبيت يطابق الأنبوب بإحكام.

لاحظ ما إذا كان الأنبوب ينزلق للخلف أثناء الثني (قم بوضع علامة على المنطقة).

اضبط كل خطوة وفقًا للإجراء أعلاه.

يكمن مفتاح حل مشكلة الانزلاق في ضمان أن تكون قوة احتكاك التثبيت أكبر من القوة المحورية الناتجة عن الثني. ويمكن القضاء على هذه المشكلة بفاعلية من خلال معالجة قوة التثبيت وحالة القالب والتحكم في التشحيم.
